Vollständige Kapselabfüll-Produktionslinie: Leitfaden für Ausrüstung, Prozess und Maschinenauswahl

Die Planung einer kompletten Kapselabfülllinie umfasst mehr als nur die Auswahl einer einzelnen Maschine. Die gesamte Produktionslinie ist um die Kapselabfüllmaschine als zentrales Ausrüstungsstück herum aufgebaut. Ein praktisches System sollte das Material kontinuierlich zuführen, leere Kapseln präzise trennen und befüllen, sie zuverlässig verschließen, die fertigen Kapseln reinigen und prüfen sowie anschließend dem erforderlichen Verpackungsprozess zuführen.

Bei den meisten Projekten gehören zu den Geräten, die am engsten mit dem Kapselfüller zusammenarbeiten, ein Leerkapsellader, eine Vakuumförderanlage, eine Kapselpolier- und -sortiermaschine sowie – sofern die Anforderungen an die Qualitätskontrolle es verlangen – ein Metalldetektor. Vorgeschaltete Geräte wie Mischer oder Granulatoren und nachgeschaltete Geräte wie Blisterverpackungsmaschinen oder Zähl- und Abfüllanlagen können ebenfalls hinzugefügt werden; ihre Notwendigkeit hängt jedoch von der Formulierung und dem finalen Verpackungsformat ab.

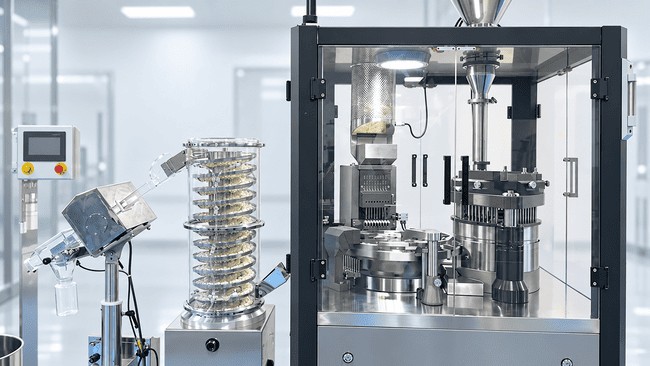

Was ist eine komplette Kapselabfülllinie?

Eine komplette Kapsellinie ist eher ein aufeinander abgestimmtes Produktionssystem als ein festes Maschinenpaket. Der Prozess beginnt gewöhnlich mit dem vorbereiteten Pulver, Granulat oder den Pellets, führt über die Kapselabfüllung und die Nachbereitung nach der Befüllung und endet mit dem gewählten Verpackungsformat. Einige Formulierungen erfordern möglicherweise vor dem Befüllen ein Mischen, Granulieren oder Trocknen, während andere direkt vom vorbereiteten Material zum Kapselfüller gelangen können.

Für die meisten automatischen Linien lautet die wichtigste Produktionsabfolge: Leerkapselzuführung + Füllmaterialzuführung → Kapselabfüllung → Kapselpolierung und -sortierung → optionale Metallerkennung → Endverpackung. Die vorgelagerte Materialaufbereitung kann ergänzt werden, wenn die Formulierung dies erfordert.

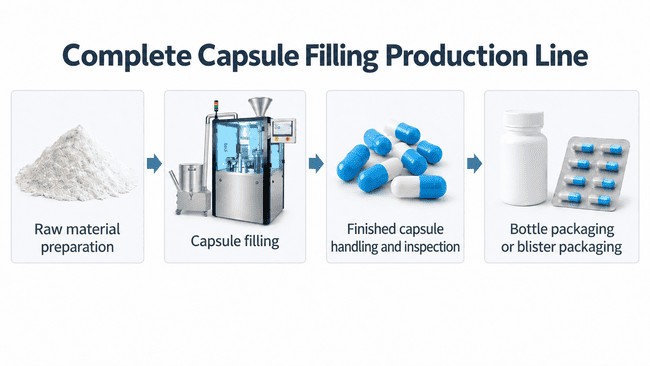

Typische Ausrüstung in einem kompletten Kapselherstellungsprozess

Der Kernablauf ist: Zuführung leerer Kapseln + Zuführung des Füllmaterials → Befüllung → Polieren/Sortieren → optionale Inspektion → Endverpackung; die vorgelagerte Vorbereitung und die nachgelagerte Verpackung variieren je nach Produkt.

Kapselabfüllmaschine: Das Herzstück der Produktionslinie

Die Kapselabfüllmaschine bestimmt die grundlegende Produktionskapazität, die Füllkonsistenz und den Automatisierungsgrad der Linie. Eine zuverlässige Maschine muss mehrere Arbeitsgänge kontinuierlich und in der richtigen Reihenfolge ausführen: leere Kapseln ausrichten, Kappen und Körper trennen, das Füllmaterial dosieren, die Kapseln schließen und die fertigen Produkte für die Weiterverarbeitung ausgeben.

Für die kommerzielle pharmazeutische und nutrazeutische Produktion sollte die Wahl einer Kapselabfüllmaschine nicht allein auf der maximalen Geschwindigkeit basieren. Stabiler Betrieb, Dosierkonsistenz, Zuverlässigkeit der Kapseltrennung, einfacher Formatwechsel, leichte Reinigung und ein konformes Design sind ebenso wichtig, da diese Faktoren den tatsächlichen täglichen Ausstoß und die langfristige Leistung der Linie direkt beeinflussen.

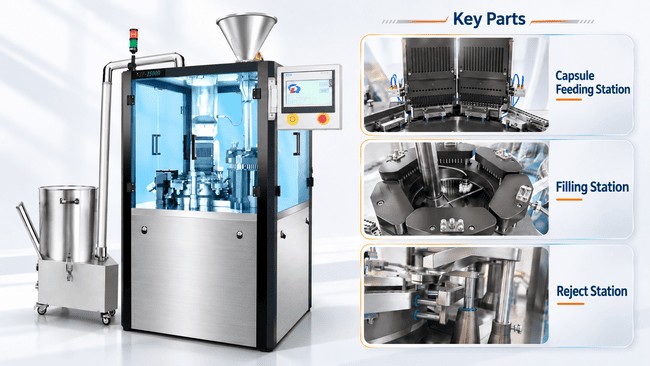

Automatischer Kapselfüller und seine Hauptarbeitsstationen.

2.1 Funktionsweise einer automatischen Kapselabfüllmaschine

Leere Kapseln werden zuerst zugeführt und in der Maschine ausgerichtet. Kappe und Körper werden dann getrennt, wonach das Dosiersystem den Kapselkörper mit der erforderlichen Materialmenge füllt. Die Kappe wird wieder mit dem Körper zusammengefügt, die Kapsel wird verschlossen und die fertige Kapsel wird zum Polieren, zur Inspektion oder zur Verpackung ausgegeben.

Das gebräuchlichste Füllmaterial ist Pulver, aber je nach Maschine und Dosiersystem können Kapseln auch mit Granulat, Pellets und bestimmten Kombinationsprodukten gefüllt werden. Die korrekte Dosierkonfiguration sollte daher entsprechend der tatsächlichen Formulierung und nicht nur nach der Kapselgröße gewählt werden.

2.2 Kapselgrößen und Materialkompatibilität

Automatische Hartkapselabfüllmaschinen können typischerweise für gängige Kapselgrößen von #000 bis #5 konfiguriert werden, abhängig vom Modell des Kapselfüllers und der Werkzeugausstattung. Beim Wechsel der Kapselgröße müssen auch die entsprechenden Formen und Formatteile gewechselt und angepasst werden.

Materialeigenschaften sind genauso wichtig wie die Kapselgröße. Fließfähigkeit, Schüttdichte, Partikelgröße und die Neigung zur Entmischung beeinflussen die Dosierstabilität. Wenn ein Pulver schlecht fließt, liegt die Lösung möglicherweise eher in einer Anpassung der Formulierung, der vorgelagerten Verarbeitung oder einer anderen Dosierkonfiguration, anstatt die Abfüllmaschine einfach mit niedrigerer Geschwindigkeit zu betreiben.

Das Material der Kapselhülle muss bei der Auswahl und Einrichtung einer Kapselabfüllmaschine ebenfalls bestätigt werden. Gelatinekapseln und pflanzliche Kapseln wie HPMC-Kapseln können sich bei der Trennung von Kappe und Körper unterschiedlich verhalten, daher erfordert das Vakuumsystem je nach Kapselmaterial, Hüllenqualität und tatsächlichen Betriebsbedingungen möglicherweise unterschiedliche Unterdruckeinstellungen. Wenn die Kapsel eine Nicht-Standardgröße hat oder spezielle Abmessungen aufweist, erfordert das Projekt nicht unbedingt eine andere Maschine: Kundenspezifische Kapselabfüllformen und Formatteile können anhand von Mustern oder bestätigten Zeichnungen konstruiert werden.

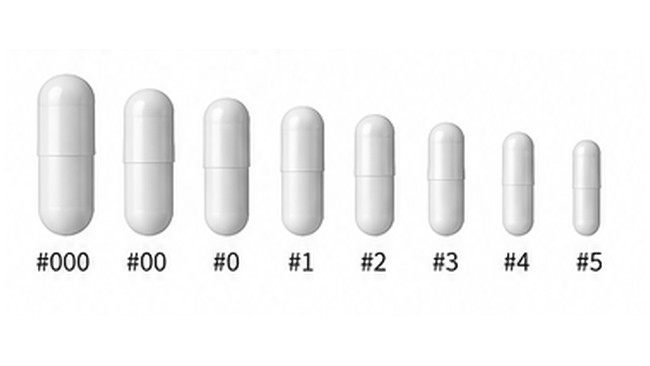

Gängige Hartkapselgrößen. Die tatsächliche Kompatibilität hängt vom Maschinenmodell und den Werkzeugen ab.

2.3 Kapazität und Abfüllgenauigkeit

Die Produktionskapazität sollte einer der ersten Faktoren sein, die bestimmt werden müssen. Die NJP-Serie der automatischen Kapselabfüllmaschinen von Rich Packing reicht von NJP-200C bis NJP-7600D. Im Modellnamen steht die Zahl für die nominelle Anzahl an Kapseln, die die Maschine unter Testbedingungen ohne Pulver / im Leerlauf pro Minute fertigstellen kann. Der tatsächliche Produktionsausstoß hängt von der Kapselqualität, dem Füllmaterial, den Dosiereinstellungen und den Betriebsbedingungen ab. Bei Projekten mit geringerem Ausstoß können auch halbautomatische Kapselabfüllgeräte verwendet werden, aber die Kapazität allein sollte nicht der einzige Faktor beim Vergleich von halbautomatischen und vollautomatischen Maschinen sein.

In der tatsächlichen Produktion hängt der nutzbare Ausstoß von mehr als nur der Nenngeschwindigkeit ab. Kapselqualität, Materialfluss, Dosierstabilität, Bedienereinrichtung und die Abstimmung der nachgelagerten Maschinen beeinflussen die Anlageneffizienz. Eine geeignete Maschine sollte den Zielausstoß bei stabiler Kapseltrennung und -schließung, konsistentem Füllgewicht und einer niedrigen Ausschussrate erreichen.

2.4 Automatische vs. halbautomatische Kapselabfüllmaschinen

Halbautomatische Kapselabfüllmaschinen eignen sich für kleinere Chargen, Pilotproduktionen und Projekte mit geringeren Anfangsinvestitionen. Sie erfordern mehr Beteiligung des Bedieners beim Laden, Befüllen und Schließen der Kapseln, und der Personalbedarf kann je nach Produktionsablauf höher sein.

Vollautomatische Maschinen sind nicht einfach nur eine Option für höhere Geschwindigkeiten. Rich Packing bietet auch NJP-Modelle mit niedrigerer Geschwindigkeit an, wie NJP-200C und NJP-400C, sodass ihr Vorteil auch dann deutlich sein kann, wenn die Zielkapazität mit der eines halbautomatischen Modells übereinstimmt. Der automatische Betrieb reduziert kontinuierliche manuelle Eingriffe und den Schulungsaufwand für das Personal, trägt zur Senkung des Personalbedarfs bei, sorgt für eine konsistentere Zyklussteuerung und lässt sich leichter mit einem Vakuumförderer, Kapselpolierer und -sortierer, Metalldetektor und nachgelagerten Verpackungsanlagen integrieren. Ihr geschlossenes, standardisiertes und leichter zu reinigendes Design ist auch besser für pharmazeutische Fabriken geeignet, die auf cGMP-Produktionsanforderungen hinarbeiten. Für Fabriken, die zukünftiges Wachstum erwarten, bietet eine vollautomatische Linie mehr Raum für standardisierte Abläufe und eine spätere Integration der Linie.

2.5 Wichtige Faktoren bei der Auswahl einer Kapselmaschine

• Produktformulierung und Fließfähigkeit: Bestätigen Sie, ob es sich bei dem Material um Pulver, Granulat, Pellets oder eine Kombination handelt, und geben Sie nach Möglichkeit die Schüttdichte und Materialproben an.
• Kapselgröße und Zielfüllgewicht: Diese bestimmen die Werkzeug- und Dosierkonfiguration.
• Erforderlicher Ausstoß: Berechnen Sie den Produktionsbedarf basierend auf dem täglichen Ausstoß und den Arbeitsstunden, anstatt nur nach der höchsten beworbenen Geschwindigkeit zu wählen.
• Füllkonsistenz und Ausschusskontrolle: Stabile Dosierung, Kapseltrennung und -schließung sind wichtiger als kurzfristige Spitzengeschwindigkeiten.
• Pulverleckage und Staubkontrolle: Betreiben Sie die Kapselabfüllmaschine mit tatsächlichem oder repräsentativem Material und prüfen Sie, ob die Pulverleckage an den Dosier- und Abfüllstationen übermäßig ist. Starke Leckagen erhöhen den Reinigungsaufwand und können auf eine schlechte Abdichtung oder eine ungeeignete Einrichtung hinweisen.
• Kapselstau und Laufstabilität: Beobachten Sie, ob sich leere Kapseln reibungslos trennen und ob die Maschine im Dauerbetrieb häufig blockiert. Eine stabile automatische Kapselfüllmaschine sollte ein reibungsloses Takten, Füllen und Schließen ohne wiederholte manuelle Eingriffe gewährleisten.
• Betriebsgeräusch und Nockenmechanismus: Fragen Sie nach dem gemessenen Betriebsgeräusch der Maschine und prüfen Sie, ob es unter normalen Testbedingungen bei oder unter 75 dB bleibt. Übermäßige mechanische Geräusche können ein Warnsignal für Probleme mit dem Getriebe, dem Nocken oder der Montage sein. Bestätigen Sie außerdem, ob die Kapselfüllmaschine einen internen Nockenmechanismus verwendet, und bewerten Sie Vibration, Langzeitstabilität und Wartungsanforderungen gemeinsam, anstatt nur nach der Geschwindigkeit zu urteilen.
• Umrüstung und Reinigung: Formen, Kontaktteile und Dosierkomponenten sollten für die routinemäßige Reinigung und Produktwechsel zugänglich sein.
• Linienintegration: Bestätigen Sie, ob der Füller als eigenständige Maschine arbeitet oder direkt mit Zuführ-, Polier-, Inspektions- und Verpackungsanlagen verbunden wird.
• Maschinenmaterial und produktberührende Teile: Bestätigen Sie, welche Teile Edelstahlqualitäten wie SUS 304 oder 316L je nach Anwendung verwenden. Wenn die Materialqualität für das Projekt wichtig ist, bitten Sie den Lieferanten, Materialdokumentationen bereitzustellen, und überprüfen Sie diese bei Bedarf mit einem Edelstahl-Identifikationsreagenz oder einer anderen geeigneten Materialprüfmethode.
• CE- und cGMP-orientiertes Design: Prüfen Sie für die pharmazeutische Produktion nicht nur, ob die Kapselfüllanlage über eine CE-Dokumentation verfügt, sondern auch, ob ihre Schutzvorrichtungen, ihr elektrisches System, ihre Staubkontrolle, ihre Reinigbarkeit, ihr Design für produktberührende Teile und ihre Betriebsstruktur die cGMP-Produktionsanforderungen des Werks unterstützen.

Wichtige unterstützende Ausrüstung

Die Kapselfüllmaschine kann eigenständig arbeiten, aber mehrere Hilfsmaschinen werden üblicherweise mit ihr kombiniert, um die Produktion sauberer, stabiler und einfacher zu automatisieren. Bei automatischen Projekten übernehmen der Leerkapsellader und der Vakuumförderer zwei verschiedene Zuführaufgaben: einer liefert leere Kapselhüllen, während der andere Pulver oder Granulat transportiert. Nach dem Füllen unterstützen ein Kapselpolierer und -sortierer sowie ein optionaler Metalldetektor die nachgelagerte Reinigung und Qualitätskontrolle.

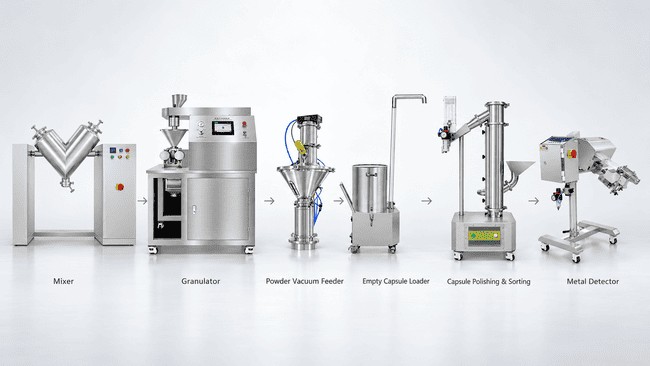

Beispiele für Hilfsmaschinen, die um eine automatische Kapselfüllmaschine herum eingesetzt werden.

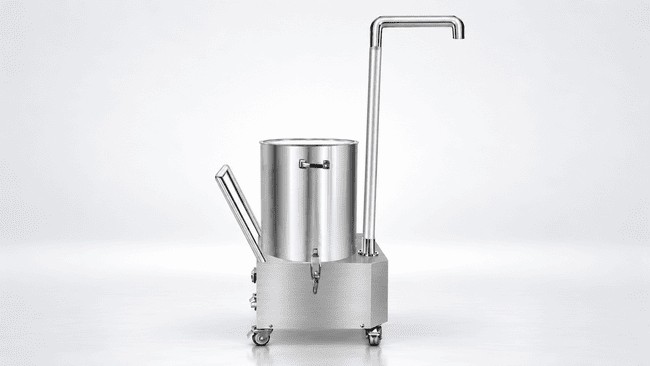

3.1 Leerkapsellader

Ein Leerkapsellader transportiert automatisch leere Hartkapseln in den Kapseltrichter der Füllmaschine. Er reduziert wiederholtes manuelles Laden und trägt dazu bei, eine stabile Kapselversorgung während der kontinuierlichen Produktion aufrechtzuerhalten.

Für schnellere automatische Linien kann die automatische Kapselzuführung manuelle Eingriffe reduzieren und die Produktionskontinuität verbessern. Der Lader sollte auf die Kapselgröße, das Hüllenmaterial und die erforderliche Produktionsgeschwindigkeit abgestimmt sein. Er erfüllt einen anderen Zweck als der Vakuumförderer, der das Füllmaterial anstelle von leeren Kapselhüllen handhabt.

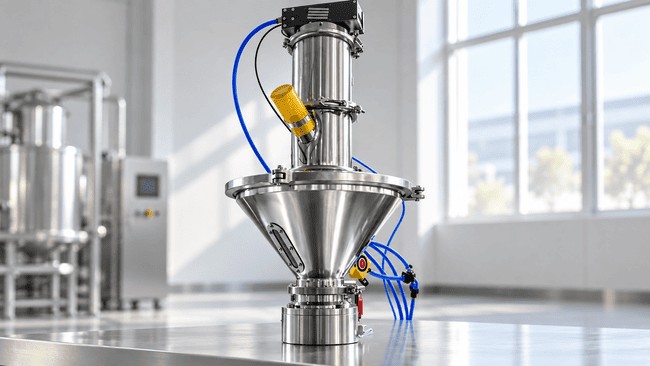

3.2 Vakuumförderer

Ein Vakuumförderer transportiert automatisch Pulver oder Granulat von einem Materialbehälter zum Trichter der Kapselfüllmaschine. Er ist besonders nützlich bei automatischen Linien, da er wiederholtes manuelles Laden reduziert, die Staubbelastung begrenzt und dazu beiträgt, einen stabileren Materialstand im Trichter aufrechtzuerhalten.

Ein Vakuumförderer ist nicht für jeden Kapselfüller zwingend erforderlich, wird aber mit zunehmender Produktionskapazität und Automatisierungsgrad immer nützlicher. Für die kontinuierliche Produktion ist er eine der praktischsten unterstützenden Maschinen, die in Betracht gezogen werden sollten.

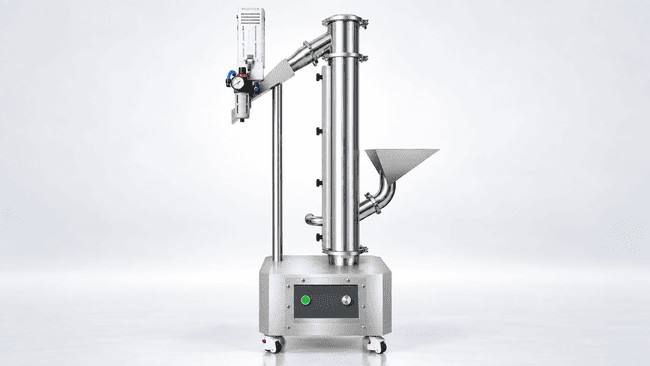

3.3 Kapselpolier- und Sortiermaschine

Nach dem Füllen kann feines Pulver an der Außenseite der Kapseln haften bleiben. Ein Kapselpolierer entfernt diese Rückstände und verbessert die Sauberkeit und das Erscheinungsbild des fertigen Produkts vor der Inspektion oder Verpackung.

Eine Sortierfunktion kann je nach Anlagendesign zusätzlich leere, zerbrochene, lose, beschädigte oder anderweitig abnormale Kapseln entfernen. Da das Polieren und Sortieren unmittelbar nach dem Füllen erfolgt, ist diese Maschine einer der nützlichsten nachgelagerten Partner für einen automatischen Kapselfüller und kann für die kontinuierliche Produktion in die Linie integriert werden.

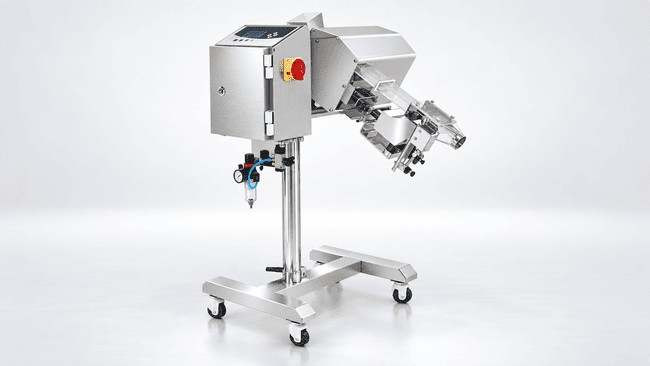

3.4 Metalldetektor: Optional, aber nützlich für die Qualitätskontrolle

Ein Metalldetektor ist kein erforderlicher Bestandteil jeder Kapselfülllinie und nicht Teil des Kapselfüllprozesses selbst. Er kann jedoch ein wichtiger nachgelagerter Qualitätskontrollpunkt sein, insbesondere wenn der Hersteller, der Kunde oder der Zielmarkt eine zusätzliche Kontrolle auf metallische Verunreinigungen erfordert.

Der Detektor wird normalerweise nach dem Kapselpolieren oder der Inspektion und vor der Endverpackung positioniert. Je nach Modell und Produktbedingungen kann er verwendet werden, um eisenhaltige, nicht-eisenhaltige und Edelstahlverunreinigungen in fertigen Kapseln zu erkennen. Ob er einbezogen werden sollte, hängt vom Qualitätssystem, der Risikobewertung und den Marktanforderungen des Werks ab, daher ist er am besten als optionale, aber empfohlene Konfiguration zu betrachten und nicht als universelle Notwendigkeit.

Weitere Ausrüstung, die hinzugefügt werden kann

Weitere Maschinen können hinzugefügt werden, wenn das Produkt oder die Endverpackung dies erfordert, sie müssen jedoch nicht die Konfiguration der Kapsellinie dominieren. Vor dem Füllen kann ein Mischer verwendet werden, um die Gleichmäßigkeit der Inhaltsstoffe zu verbessern, während Granulierung und Trocknung für Formulierungen mit schlechter Fließfähigkeit oder Entmischungsproblemen erforderlich sein können. Viele Produkte können jedoch nach geeignetem Sieben und Mischen ohne Granulierung abgefüllt werden.

Nach dem Polieren und der Inspektion können die fertigen Kapseln entweder in Flaschen oder Blister verpackt werden. Flaschenprojekte können eine Zählmaschine gefolgt von Verschließen, Versiegeln und Etikettieren verwenden, während Einzeldosisprodukte auf einer Blisterverpackungsmaschine verpackt werden können. Diese nachgelagerten Systeme sollten entsprechend der Endverpackung ausgewählt werden, anstatt sie als obligatorische Teile jeder Kapselfülllinie zu behandeln.

So konfigurieren Sie eine praktische Kapselfülllinie

Für viele automatische Projekte ist eine praktische Kernkonfiguration: Leerkapsellader + Vakuumförderer → automatische Kapselfüllmaschine → Kapselpolierer und -sortierer → optionaler Metalldetektor. Die beiden Zuführgeräte bedienen separate Eingänge: der Leerkapsellader liefert Kapselhüllen, während der Vakuumförderer Pulver oder Granulat liefert. Zusammen mit der nachgelagerten Ausrüstung unterstützt dieses Setup eine stabile Zuführung, Füllung, Reinigung und Qualitätskontrolle.

Misch- oder Granulieranlagen können dann nur dann vorgelagert hinzugefügt werden, wenn die Formulierung dies erfordert, während Zähl- und Abfüllanlagen oder Blisterverpackungen je nach Endverpackung nachgelagert hinzugefügt werden können. Dieser modulare Ansatz vermeidet unnötige Ausrüstung und hält die Linie gleichzeitig leicht erweiterbar, wenn die Produktion wächst.

Fazit

Die Kapselfüllmaschine sollte der Ausgangspunkt bei der Planung einer kompletten Kapselproduktionslinie sein. Sobald das richtige Modell entsprechend Kapselgröße, Kapselhüllenmaterial, Formulierung und Ausstoß ausgewählt wurde, können die nützlichsten unterstützenden Maschinen darum herum hinzugefügt werden. Für die automatische Produktion sind ein Leerkapsellader, ein Vakuumförderer und eine Kapselpolier-/Sortiermaschine gängige Hilfswahlen, während ein Metalldetektor bei Bedarf einen zusätzlichen Qualitätskontrollpunkt bieten kann.

Mischer, Granulatoren, Blisterverpackungsmaschinen sowie Zähl- und Abfüllsysteme spielen nach wie vor eine wichtige Rolle, sollten jedoch nur dann konfiguriert werden, wenn der Produktprozess oder das endgültige Verpackungsformat dies erfordert. Eine gut abgestimmte Linie ist nicht diejenige mit den meisten Maschinen, sondern diejenige, bei der jede Maschine einen tatsächlichen Produktionsbedarf deckt.
