Gewichtsschwankungen bei Kapseln: Warum sie auftreten und wie Hersteller sie kontrollieren

Kapseln aus derselben Produktionscharge sollen eine gleichbleibende Menge an Füllmaterial enthalten, aber das bedeutet nicht, dass jede Kapsel exakt dasselbe gemessene Gewicht aufweist. Während des Befüllens können kleine Unterschiede auftreten, da sich Pulver nicht wie eine Flüssigkeit mit einer vollkommen festen Dichte verhält. Fließverhalten, Schüttdichte, Feuchtigkeitszustand und Verdichtungsgrad können alle beeinflussen, wie viel Material in die Kapsel gelangt.

Auch die Füllmethode spielt eine Rolle. Bei einer automatischen Kapselfüllmaschine mit Dosierscheibewird das Pulver für jede Kapsel vor dem Befüllen nicht einzeln gewogen. Stattdessen füllt die Maschine wiederholt kontrollierte Räume in einer Dosierscheibe, verdichtet das Pulver und überträgt das abgemessene Material in den Kapselkörper. Eine gleichmäßige Befüllung hängt daher von zwei Dingen ab: Das Pulver muss sich gleichmäßig verhalten, und die Maschine muss denselben Dosiervorgang präzise wiederholen.

Dies ist der grundlegende Grund, warum Gewichtsschwankungen bei Kapseln auftreten. Das Verständnis dafür erklärt auch, warum die Genauigkeit der Kapselfüllung nicht anhand nur einer Maschineneinstellung beurteilt werden kann. Dosiersystem, Pulvereigenschaften, mechanische Einstellung und Produktionsbedingungen tragen alle zum endgültigen Füllgewicht bei.

Was sind Gewichtsschwankungen bei Kapseln?

Gewichtsschwankungen bei Kapseln bedeuten, dass das gemessene Gewicht gefüllter Kapseln von einer Kapsel zur nächsten nicht exakt identisch ist.

Nehmen wir zum Beispiel an, ein Produktionsprozess ist so eingestellt, dass etwa 500 mg Pulver in jede Kapsel gefüllt werden. Wenn mehrere fertige Kapseln geprüft werden, können ihre Füllmengen leicht unterschiedlich sein, anstatt dass jede Kapsel exakt 500,000 mg enthält.

Die wichtige Produktionsfrage lautet daher nicht:

„Kann jede Kapsel mathematisch identisch hergestellt werden?“

Sondern:

„Kann der Füllprozess die Unterschiede klein, stabil und innerhalb der geforderten Produktionsspezifikation halten?“

Um zu verstehen, warum Unterschiede auftreten, hilft es, zwischen Kapselgröße und Kapsel-Füllgewicht zu unterscheiden.

Eine Kapselhülle bietet einen festen Innenraum, aber ein fester Raum enthält nicht automatisch ein festes Gewicht an Pulver. Stellen Sie sich vor, denselben Messbecher mit zwei Pulvern zu füllen. Ein Pulver ist leicht und locker, während das andere dichter gepackt ist. Beide können dasselbe Volumen einnehmen, aber der zweite Becher kann deutlich mehr wiegen.

Dasselbe Prinzip gilt bei der Kapselfüllung.

Auch wenn dieselbe Kapselgröße und dieselbe Formulierung verwendet werden, muss das in den Dosierbereich gelangende Material ausreichend gleichmäßig bleiben. Wenn das Pulver lockerer gepackt wird, ungleichmäßig fließt, Feuchtigkeit aufnimmt, kleine Agglomerate bildet oder an Kontaktflächen haftet, kann sich die während jedes Füllzyklus aufgenommene Menge verändern.

Die Maschine fügt dann einen weiteren Teil der Gleichung hinzu. Sie muss für Tausende von Kapseln wiederholt ähnliche Dosierbedingungen erzeugen. Wenn sich der effektive Dosierraum, die Pulververdichtung oder die mechanische Position während des Betriebs verändert, kann sich auch das resultierende Kapsel-Füllgewicht verschieben.

Das bedeutet, dass Gewichtsschwankungen bei Kapseln zwei Hauptquellen haben:

• Materialschwankungen:Änderungen bei Pulverfluss, Dichte, Feuchtigkeit, Partikelverhalten oder Verdichtung.
• Schwankungen des Füllprozesses:Änderungen darin, wie gleichmäßig die Maschine das Pulver dosiert, verdichtet und überträgt.

Diese beiden Quellen hängen zusammen. Eine präzise eingestellte Kapselfüllmaschine kann ein instabiles Pulver nicht vollständig ausgleichen, während ein gut vorbereitetes Pulver weiterhin ein stabiles und wiederholbares Dosiersystem benötigt.

Für Leser, die die vollständige Abfolge von der Kapselausrichtung bis zum Kapselauswurf verstehen möchten, erklärt das Funktionsprinzip der Kapselfüllmaschinewie diese Stationen zusammenarbeiten.

Wie steuert eine Kapselfüllmaschine mit Dosierscheibe das Füllgewicht?

Eine Maschine mit Dosierscheibe wiegt normalerweise nicht vor jeder gefüllten Kapsel eine separate Pulverportion ab. Stattdessen erzeugt sie wiederholbare Dosierbedingungen.

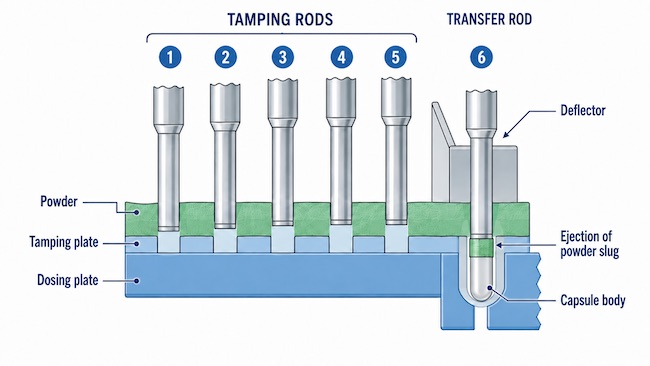

Pulver befindet sich über einer Dosierscheibe mit präzise gefertigten Öffnungen. Füllstangen, auch Verdichtungsstifte genannt, gelangen an aufeinanderfolgenden Stationen in diese Öffnungen und verdichten das Pulver. Es entsteht ein Pulverpfropfen, der anschließend in den geöffneten Kapselkörper übertragen wird.

Untersuchungen zu Dosierscheiben-Füllmaschinen zeigen, dass die Höhe der Dosierscheibe, die Eintauchtiefe der Verdichtungsstifte, die Bedingungen des Pulverbetts, die Maschinengeschwindigkeit und die Pulvereigenschaften Variablen sind, die das Füllgewicht und dessen Schwankungen beeinflussen.

Für Anfänger ist der Vergleich mit einem Messbecher weiterhin am einfachsten. Die Dosieröffnung stellt einen kontrollierten Raum bereit, während die Füllstangen beeinflussen, wie das Pulver in diesem Raum gepackt wird. Wenn Pulver und Maschine dieselben Bedingungen wiederholen, sollte das Füllgewicht relativ stabil bleiben. Wenn sich einer der beiden Faktoren ändert, können die Schwankungen zunehmen.

Dicke der Dosierscheibe

Die Dosierscheibe hilft dabei, das grundlegende verfügbare Volumen für den Pulverpfropfen zu bestimmen. Wenn sich das Zielfüllgewicht oder die Formulierung wesentlich ändert, sorgt eine geeignete Dicke der Dosierscheibe für den richtigen Ausgangsbereich zur Einstellung.

Dies ist kein einfaches Verhältnis nach dem Prinzip „dickere Scheibe gleich bessere Genauigkeit“. Die Scheibe stellt den Raum bereit; die tatsächliche Masse, die diesen Raum ausfüllt, hängt weiterhin von der Pulverdichte und der Verdichtung des Pulvers ab.

Tiefe der Füllstangen

Die Tiefe der Füllstangen bietet eine zweite Einstellungsmöglichkeit. Durch Änderung der Eindringtiefe der Stangen in die Dosieröffnungen wird die Verdichtungsbedingung verändert und das tatsächliche Füllgewicht näher an den Zielwert gebracht.

Bei der automatischen Kapselfüllmaschine NJP-1500Dbleibt die Dicke der Dosierscheibe während des Betriebs fest, während die Füllmenge durch Änderung der Tiefe der Füllstangen angepasst wird. Der Füllmechanismus verwendet außerdem eine dreidimensionale Einstellung, um den Abstand zwischen der Kupferplatte und der Dosierscheibe gleichmäßig zu halten. Dadurch arbeiten verschiedene Positionen im Dosierbereich unter besser vergleichbaren Bedingungen, anstatt dass eine Seite einen deutlich anderen Abstand als eine andere aufweist.

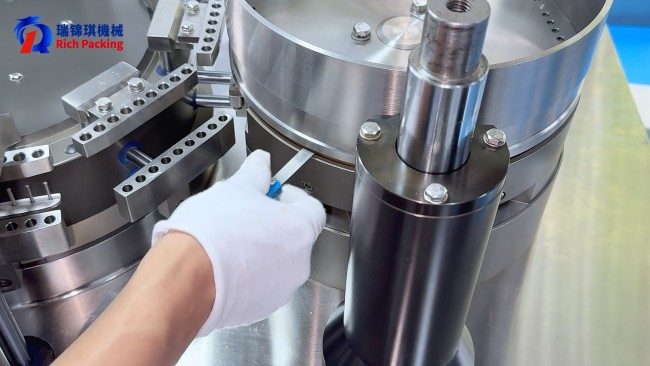

Der Bediener passt den Abstand zwischen der Dosierscheibe und der Kupferscheibe der Kapselfüllmaschine an.

Warum kommt es zu Schwankungen des Kapselgewichts?

Sobald das Dosierprinzip klar ist, sind die Hauptursachen leichter zu verstehen.

1. Fließfähigkeit des Pulvers

Die Dosierbohrungen müssen gleichmäßig Pulver aufnehmen. Ein gut fließendes Material verteilt sich im Dosierbereich vorhersehbarer. Ein kohäsives Pulver kann Brücken bilden, verklumpen oder sich ungleichmäßig verteilen.

Studien zur Kapselbefüllung haben einen Zusammenhang zwischen den Fließeigenschaften von Pulvern und der Variabilität des Füllgewichts festgestellt. Partikeleigenschaften, Formulierungszusammensetzung, Dichte und Oberflächenverhalten beeinflussen alle, wie gleichmäßig Material in das Dosiersystem gelangt.

2. Änderungen der Schüttdichte

Das gleiche Volumen kann unterschiedliche Massen enthalten, wenn sich die Schüttdichte ändert. Deshalb kann das Kapsel-Füllgewicht nicht allein anhand der Kapselgröße vorhergesagt werden.

Wenn Pulver stärker belüftet, stärker verdichtet wird oder sich seine Packungsbedingungen anderweitig ändern, kann eine Dosierbohrung gleicher Größe eine andere Masse enthalten.

Leser, die Formate vergleichen, finden den umfassenderen Zusammenhang zwischen Kapselgrößen, verfügbarem Volumen und Füllmethoden in unserem Leitfaden zur Kapselproduktion.

3. Feuchtigkeit, Agglomeration und Anhaften

Feuchtigkeitsempfindliche oder kohäsive Pulver können beginnen, Agglomerate zu bilden oder an Maschinenoberflächen anzuhaften. Das wichtige Problem ist nicht die Feuchtigkeit an sich, sondern die Veränderung, die sie im Materialverhalten hervorruft.

Pulver, das an Füllstäben oder der Dosierscheibe haftet, kann sich ebenfalls allmählich ansammeln. Dadurch verändert sich der Oberflächenzustand, den der nächste Füllzyklus vorfindet, und dies kann bei längeren Läufen zu einer Abweichung des Füllgewichts beitragen.

4. Falsche Einstellungen der Dosierscheibe oder Füllstäbe

Die Dosierscheibe und die Füllstäbe müssen zum Ziel-Füllgewicht und zur Formulierung passen.

Wenn der grundlegende Dosierraum ungeeignet ist, ist es keine effiziente Einrichtungsmethode, alles nur über die Tiefe der Füllstäbe zu korrigieren. Die beiden Einstellungen wirken als System: Die Scheibe legt den Dosierbereich fest, während die Tiefe der Füllstäbe den Pulverpfropfen unter den tatsächlichen Materialbedingungen fein abstimmt.

Forschungen zu Stopf-Füllsystemen zeigen ebenfalls, dass die Wirkung von Stopfstifteinstellungen je nach Pulververhalten variiert. Daher sollte tieferes Stopfen nicht als universelle Methode zur Verbesserung der Genauigkeit betrachtet werden.

5. Ungleichmäßiger Abstand im Dosierbereich

Der Abstand zwischen der Kupferplatte und der Dosierscheibe sollte im gesamten Arbeitsbereich gleichmäßig bleiben.

Wenn eine Seite einen größeren Abstand aufweist, kann die Pulvereinschließung je nach Position unterschiedlich sein und weniger gleichmäßige Dosierbedingungen erzeugen. Hier spielt die dreidimensionale Einstellung eine praktische Rolle: Ein gleichmäßiger Abstand hilft, positionsbedingte Unterschiede zu verringern, die durch den Dosiermechanismus selbst verursacht werden.

6. Mechanische Wiederholgenauigkeit

Eine automatische Kapselfüllmaschine wiederholt denselben Ablauf tausende Male. Die Positionen und Bewegungen müssen gleichbleibend sein.

Verschleiß, lockere Einstellungen, Pulverablagerungen oder Änderungen der Übertragungsbedingungen können beeinflussen, wie genau die Maschine ihre ursprüngliche Einstellung wiederholt. Deshalb hängt die Genauigkeit bei langen Füllläufen ebenso von mechanischer Stabilität und Wartung wie von den anfänglichen Einstellungen ab.

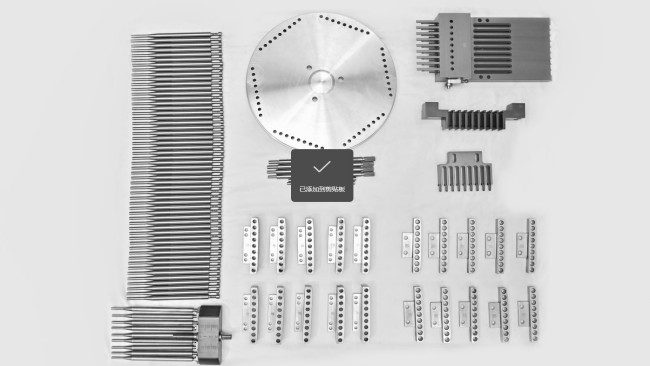

Werkzeugkomponenten der Kapselfüllmaschine

Wie halten Hersteller die Kapselfüllung konstant?

Die Kontrolle der Gewichtsschwankung von Kapseln bedeutet, beide Seiten des Prozesses zu kontrollieren: das in die Maschine einlaufende Material und die von der Maschine erzeugten Dosierbedingungen.

Erstens sollte das Pulver hinsichtlich Fließverhalten, Dichte, Feuchtigkeitszustand und Partikelverteilung einigermaßen stabil bleiben. Von einer Maschine, die auf einen bestimmten Materialzustand eingestellt ist, kann nicht erwartet werden, dass sie dasselbe Ergebnis liefert, wenn sich das Pulver später deutlich anders verhält.

Zweitens sollte die Dosierkonfiguration zum Ziel passen. Hersteller wählen eine geeignete Dicke der Dosierscheibe und passen anschließend die Tiefe der Füllstäbe an, um die Füllmenge zu verfeinern. Das Ziel ist nicht die maximale Verdichtung. Es ist ein reproduzierbarer Pulverpfropfen, der unter den tatsächlichen Formulierungsbedingungen den erforderlichen Zielwert erreicht.

Drittens muss der Dosiermechanismus selbst gleichmäßig bleiben. Ein konstanter Spalt zwischen der Kupferplatte und der Dosierscheibe verringert Unterschiede zwischen den Füllpositionen. Pulverkontaktflächen sollten ebenfalls sauber genug bleiben, damit Rückstände die Dosierbedingungen nicht allmählich verändern.

Die Rich Packing’s NJP-1500D verwendet polierte Füllstäbe, Dosierscheibenflächen und Formlöcher, um die Materialbewegung zu unterstützen. Ihre dreidimensionale Füllanpassung ist darauf ausgelegt, einen gleichmäßigen Spalt zwischen Kupferplatte und Dosierscheibe aufrechtzuerhalten. Dies sind Beispiele für Maschinenmerkmale, die die Reproduzierbarkeit verbessern, anstatt die Füllgenauigkeit als Ergebnis nur einer einzelnen Komponente zu betrachten.

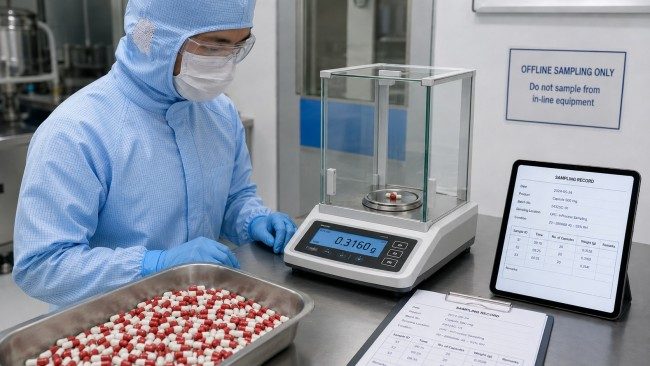

Während der routinemäßigen Produktion sollte ein strenges Offline-Stichprobenverfahren gemäß der genehmigten Standardarbeitsanweisung (SOP) befolgt werden. Bediener entnehmen in festgelegten Intervallen gefüllte Kapseln aus der Produktionslinie – beispielsweise alle 15 Minuten oder nach einer bestimmten Anzahl von Maschinenzyklen – und wiegen die Proben mit einer kalibrierten Analysenwaage. Jeder Ergebnissatz wird aufgezeichnet, sodass Veränderungen im Zeitverlauf verfolgt werden können. Die kontinuierliche Überprüfung dieser Offline-Gewichtsdaten hilft dabei, eine allmähliche Verschiebung des durchschnittlichen Füllgewichts oder eine zunehmende Gewichtsschwankung der Kapseln zu erkennen.

Wenn ein Problem auftritt, liefert das Muster nützliche Hinweise. Auf eine einzelne Füllposition konzentrierte Schwankungen können auf ein lokales mechanisches Einstellungsproblem hindeuten. Zufällige Schwankungen über verschiedene Positionen hinweg können den Fokus wieder auf das Pulververhalten oder allgemeine Prozessbedingungen lenken.

Wenn Gewichtsschwankungen zusammen mit Materialaustritt, Problemen bei der Kapseltrennung oder Pulverablagerungen auftreten, behandelt die Fehlerbehebungsanleitung für Kapselfüllmaschinen diese maschinenseitigen Fehler ausführlicher.

Die allgemeine Logik lautet:

stabile Pulvereigenschaften → geeignete Dosierscheibendicke → korrekte Füllstabtiefe → gleichmäßiger Dosierspalt → reproduzierbare Maschinenbewegung → Produktionsüberprüfung

Keine einzelne Einstellung kann die anderen ersetzen. Wenn diese Bedingungen gemeinsam kontrolliert werden, können Hersteller die Gewichtsschwankung von Kapseln innerhalb des erforderlichen Produktionsbereichs halten und gleichzeitig eine gleichmäßige Füllung über längere Produktionsläufe hinweg gewährleisten.

Häufig gestellte Fragen zu Gewichtsschwankungen von Kapseln

Referenzen

1. Shah KB, Augsburger LL, Marshall K. Eine Untersuchung einiger Faktoren, die die Pfropfenbildung und das Füllgewicht in einer automatischen Kapselfüllmaschine vom Typ Dosierscheibe beeinflussen. Journal of Pharmaceutical Sciences.

2.Podczeck F. Pulverfüllung in Hartgelatinekapseln mit einer Tampfüllmaschine. International Journal of Pharmaceutics.

3.Osorio JG, Muzzio FJ. Auswirkungen der Pulvereigenschaften auf die Gleichförmigkeit des Kapsel-Füllgewichts.

4.Wagner B et al. Automatisierung eines Dosierkapsel-Füllers aus der Perspektive der Prozesssteuerung.

5.Arzneibuch der Vereinigten Staaten. Allgemeines Kapitel Einheitlichkeit der Dosiseinheiten.
