Leitfaden für pharmazeutische Metalldetektoren: Wie Tabletten und Kapseln vor der Verpackung geprüft werden

Metallfragmente in Tabletten und Kapseln können von abgenutzten Stempeln und Matrizen, Sieben, Schrauben, Transferteilen, Kapselabfüllstationen, Entstaubern oder anderen produktberührenden Komponenten stammen. Ein pharmazeutischer Metalldetektor prüft Produkte, bevor sie in Flaschen, Blisterverpackungen, Kartons oder andere Endverpackungen gelangen, und weist anschließend Einheiten zurück, die möglicherweise eisenhaltige Metalle, Nichteisenmetalle oder Edelstahlpartikel enthalten.

In Festdosisproduktion, funktioniert die Metalldetektion am besten, wenn die Maschine dort platziert ist, wo Tabletten oder Kapseln noch lose, kontrolliert und leicht auszusortieren sind. Produktgröße, Liniengeschwindigkeit, Öffnungsgröße, Staubniveau, Vibration, statische Elektrizität und Auswurftiming beeinflussen das Ergebnis. Ein Detektor nach der Tablettenkompression kann eine andere Rutsche und ein anderes Auswurfsystem benötigen als einer, der vor einer Zähllinie oder Blisterverpackungsmaschine installiert ist.

Bei Festdosislinien sind die Schlüsselpunkte die Detektorposition, der Produktfluss, die Empfindlichkeit nach Metallart und eine zuverlässige Ausschleusung vor der Endverpackung.

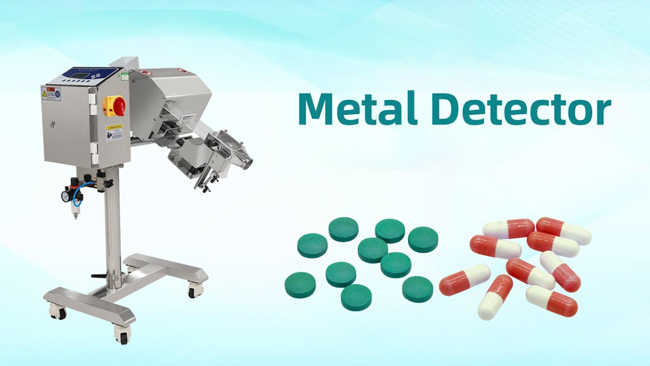

Was ist ein pharmazeutischer Metalldetektor?

Ein pharmazeutischer Metalldetektor ist eine Inline-Inspektionsmaschine zur Erkennung von Metallverunreinigungen in pharmazeutischen und nutrazeutischen Produkten. In der Festdosisproduktion wird sie häufig für Tabletten, Kapseln, Pillen, Weichkapseln, Granulate und ähnliche kleine Produkte eingesetzt.

Die meisten Systeme erzeugen ein elektromagnetisches Feld innerhalb einer Detektionsöffnung. Während die Produkte hindurchlaufen, überwacht der Detektor Signalveränderungen. Wenn ein Metallpartikel das Signal über den zulässigen Grenzwert hinaus verändert, sendet die Maschine ein Ausschleusungssignal. Das Ausschleusesystem kann eine Klappe, Rutsche, Luftdüse oder ein Umlenksystem für lose Tabletten und Kapseln verwenden. Größere Flaschen oder Kartons benötigen möglicherweise ein Förderband-Ausschleusesystem.

Die Maschine prüft nicht den Etikettentext, die Lesbarkeit von Barcodes, die Tablettenfarbe, das Füllgewicht von Kapseln, die Vollständigkeit von Kartons oder die Verschlussfestigkeit. Diese Prüfungen gehören zu anderen Inspektionssystemen. Die Metalldetektion hat eine engere Aufgabe: Metallverunreinigungen zu erkennen und verdächtige Produkte aus dem akzeptierten Produktfluss zu entfernen.

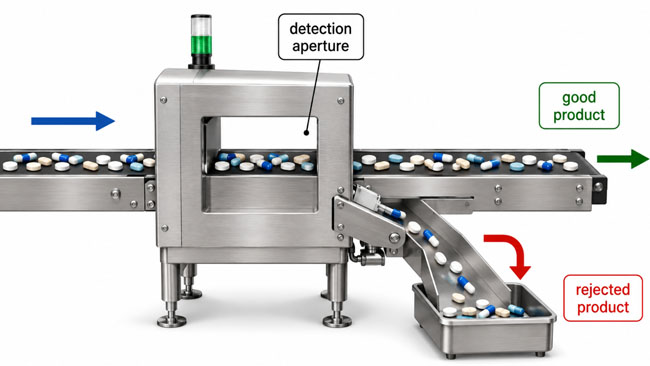

Wie funktioniert ein pharmazeutischer Metalldetektor?

Der Detektor erkennt Veränderungen, die durch Metall im Inspektionsfeld verursacht werden. Eisenhaltige Metalle liefern normalerweise eine starke Reaktion. Nichteisenmetalle wie Aluminium, Kupfer und Messing verhalten sich unterschiedlich. Edelstahl kann schwieriger zu erkennen sein, insbesondere bestimmte nichtmagnetische Sorten.

Die tatsächliche Leistung hängt von mehr als nur dem Detektorkopf ab. Produktgröße, Öffnungsgröße, Geschwindigkeit, Vibration, statische Elektrizität, Staub und die Position des Metallpartikels beeinflussen die Erkennung. Ein enger Produktweg unterstützt in der Regel eine bessere Empfindlichkeit, da Tabletten oder Kapseln näher am Detektionsfeld vorbeilaufen.

Stichprobenprüfungen sind wichtig. Runde Tabletten, längliche Tabletten, beschichtete Tabletten, Hartkapseln, Weichkapseln, staubige Produkte und mineralhaltige Formulierungen verhalten sich möglicherweise nicht gleich. Tests mit realen Produkten helfen, Empfindlichkeit, Produktfluss, Fehlalarme und Ausschleusegenauigkeit vor der vollständigen Produktion zu bestätigen.

Warum Tabletten und Kapseln eine Metalldetektion benötigen

Tabletten- und Kapsellinien enthalten viele metallische Kontaktpunkte. Eine Tablettenpressmaschine verwendet Stempel und Matrizen unter wiederholter Kompression. Eine Kapselabfüllmaschine nutzt Dosierung, Stopfung, Befüllung, Verschließen und Transferteile. Die nachgelagerte Handhabung kann einen Tablettenentstauber, Kapselpolierer, Elevator, Tabletten- oder Kapselzählmaschine, Abfülllinie, Blisterverpackungsmaschine, Etikettiermaschine und Kartoniermaschine umfassen.

Das Risiko einer Metallverunreinigung bedeutet nicht, dass die Linie schlecht geführt wird. Es bedeutet, dass die Hochgeschwindigkeitsproduktion Verschleißteile, Wartungspunkte und Transferbereiche hat, die eine Inspektionsunterstützung benötigen. Vorbeugende Wartung und Reinigung reduzieren das Risiko. Ein Tabletten-Metalldetektor oder ein Kapsel-Inspektionspunkt fügt eine zusätzliche Kontrolle hinzu, bevor Produkte in Endverpackungen versiegelt werden.

Bei Tabletten wird die Detektion oft nach der Kompression und Entstaubung platziert. Diese Position liegt nahe am Hauptwerkzeugbereich und liefert einen saubereren Produktstrom. Bei Kapseln wird die Detektion häufig nach dem Befüllen und Polieren platziert, vor dem Zählen, Abfüllen oder der Blisterzuführung.

Wo werden Tabletten und Kapseln vor der Verpackung geprüft?

Ein Metalldetektor für den pharmazeutischen Einsatz sollte dort platziert werden, wo Produkte noch sauber entfernt werden können. Lose Tabletten und Kapseln lassen sich in der Regel leichter prüfen, bevor sie in Flaschen, Blister oder Kartons versiegelt werden.

Die beste Position hängt vom Linienlayout ab. Ein zu früh installierter Detektor kann Risiken späterer Anlagen übersehen. Ein zu spät installierter Detektor kann die Ausschleusung erschweren, da das Produkt bereits in eine Flasche, einen Blister oder Karton gelangt ist. Viele Fabriken wählen eine Position nach dem Hauptformungs- oder Abfüllschritt und vor der Endverpackung.

Welche Metalle kann ein pharmazeutischer Metalldetektor erkennen?

Ein pharmazeutischer Metalldetektor wird üblicherweise mit Eisenmetall, Nichteisenmetall und Edelstahl getestet.

Eisenmetall enthält Eisen und ist oft leichter zu erkennen. Nichteisenmetalle umfassen Aluminium, Kupfer und Messing. Edelstahl ist in der Regel schwieriger, insbesondere nichtmagnetische Sorten, daher sollten Testergebnisse für Edelstahl besonders sorgfältig bewertet werden.

Der Detektor ist nicht dafür ausgelegt, jedes Fremdmaterial zu finden. Er ersetzt keine Röntgeninspektion für bestimmte dichte nichtmetallische Verunreinigungen und ist nicht dafür gedacht, Papier, Gummi, Kunststoff, Glas oder Haare zu erkennen. Eine sinnvollere Frage ist: Welche Prüfstückgrößen für Eisen, Nichteisen und Edelstahl kann die Maschine bei Ihrem Produkt, Ihrer Geschwindigkeit und durch Ihre Öffnung erkennen?

Tabletten-Metalldetektor vs. allgemeiner industrieller Metalldetektor

Ein Tabletten-Metalldetektor ist für kleine feste Dosierprodukte und kompakte Produktwege ausgelegt. Ein allgemeiner industrieller Detektor kann für Lebensmittelverpackungen, Beutel, Kartons oder größere Förderbandprodukte ausgelegt sein.

Dieser Unterschied ist wichtig bei der Auswahl einer Metalldetektor-Maschine für den Einsatz in der pharmazeutischen Industrie. Ein Förderbanddetektor mit großer Öffnung kann für einige verpackte Produkte geeignet sein, ist jedoch möglicherweise nicht ideal für lose Tabletten oder Kapseln. Kleinere Produktwege ermöglichen häufig eine bessere Empfindlichkeit und eine sauberere Ausschleusung.

Metalldetektor, Kontrollwaage und optische Inspektion

Ein Metalldetektor, eine Kontrollwaage und ein System zur optischen Inspektion können alle in derselben pharmazeutischen Verpackungslinie eingesetzt werden, erfüllen jedoch unterschiedliche Aufgaben.

Ein Metalldetektor prüft auf metallische Verunreinigungen. Eine Kontrollwaage prüft, ob eine Flasche, ein Karton, ein Beutel oder eine andere Einheit innerhalb des Zielgewichtsbereichs liegt. Ein System zur optischen Inspektion prüft sichtbare Merkmale wie Etikettenposition, Lesbarkeit des Barcodes, Qualität des aufgedruckten Codes, Vorhandensein des Verschlusses, Blistererscheinung, Vorhandensein des Beipackzettels und Position der Kartonlaschen.

Keines der Inspektionssysteme sollte direkt als Ersatz für ein anderes verwendet werden. Ein Detektor kann lose Produkte vor der Verpackung prüfen. Eine Kontrollwaage kann befüllte Flaschen oder fertige Kartons prüfen. Die optische Inspektion kann Codes und das Erscheinungsbild der Verpackung nach der Etikettierung oder dem Kartonieren prüfen.

Was sollten Fabriken vor der Auswahl eines pharmazeutischen Metalldetektors prüfen?

Beginnen Sie mit dem Produkt. Beschichtete Tabletten, unbeschichtete Tabletten, längliche Tabletten, runde Tabletten, Hartkapseln, Weichkapseln, Pulver und Granulate verhalten sich unterschiedlich beim Transport. Der Produktfluss beeinflusst die Stabilität der Erkennung, die Genauigkeit der Ausschleusung und das Risiko von Produktschäden.

Prüfen Sie anschließend die Einbauposition. Ein Detektor nach einer Tablettenpresse benötigt möglicherweise eine andere Rutschenhöhe und Auslaufrichtung als einer, der vor einer Zähllinie oder einer Blisterverpackungsmaschine installiert ist. Die mechanische Passung sollte vor dem Kauf bestätigt werden.

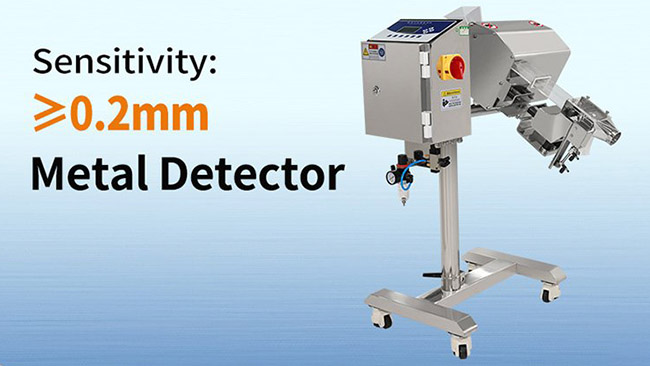

Die Empfindlichkeit sollte nach Metallarten besprochen werden. Fragen Sie nach Testkörpern aus Eisen, Nichteisenmetallen und Edelstahl. Fragen Sie, ob Tests mit Ihren eigenen Proben durchgeführt werden können. Ein einzelner Empfindlichkeitswert reicht für verschiedene Produkttypen nicht aus.

Auch die Ausschleusungskontrolle muss beachtet werden. Das Ausschleusgerät sollte verdächtige Produkte entfernen, ohne Tabletten zu verteilen, Kapseln zu beschädigen oder ausgeschleuste Produkte zurück in den Gutstrom gelangen zu lassen. Das Design des Ausschleusbehälters, Alarme, Ausschleusbestätigung und der Bedienerzugang sollten leicht verständlich sein.

Häufige Probleme bei der Metalldetektion in Tabletten- und Kapselfertigungslinien

Falschausschleusungen können durch instabile Zuführung, Vibrationen, statische Elektrizität, schlechte Erdung, elektrische Störungen, Staub oder ungeeignete Empfindlichkeitseinstellungen entstehen. Eine Reduzierung der Empfindlichkeit kann Alarme verringern, aber auch die Erkennung schwächen. Zunächst sollten Zuführung, Erdung, Produktweg und Installationsbedingungen überprüft werden.

Auch eine schlechte Ausschleuszeit kann Probleme verursachen. Wenn Klappe, Luftstrahl oder Rutsche zu spät reagieren, wird möglicherweise das falsche Produkt entfernt. Wenn der Luftstoß zu stark ist, können gute Kapseln beschädigt oder verstreut werden. Die Ausschleusung sollte bei normaler Produktionsgeschwindigkeit getestet werden.

Der Produktwechsel ist ein weiteres Risiko. Wenn ein Detektor mehrere Formate verarbeitet, benötigen Bediener klare Einstellungen, Reinigungsverfahren und Testabläufe. Gespeicherte Rezepturen helfen, dennoch muss jedes Produkt vor dem Produktionsstart überprüft werden.

Wie die Metalldetektion die Verpackungsqualität unterstützt

Die Metalldetektion ist ein Teil eines umfassenderen Qualitätssicherungsprozesses. Sie arbeitet zusammen mit Wartung der Anlagen, Werkzeugprüfung, Reinigungsverfahren, Schulung der Bediener, Chargendokumentation, Kontrollwiegen und visueller Inspektion.

Vor der Flaschenverpackung hilft die Detektion, das Risiko zu reduzieren, solange die Produkte noch lose sind und sich leichter aussortieren lassen. Vor der Blisterverpackung prüft sie Tabletten oder Kapseln, bevor sie in Kavitäten versiegelt werden. Vor dem Kartonieren kann die Inspektion mit Kontrollwiegen oder visueller Inspektion kombiniert werden, um die Vollständigkeit der Endverpackung und die Rückverfolgbarkeit zu unterstützen.

Die beste Konfiguration ist praxisnah. Die Maschine sollte Produkte mit Produktionsgeschwindigkeit prüfen, verdächtige Einheiten sauber aussortieren, eine einfache Reinigung ermöglichen und sich ohne wiederholte Stillstände in die Linie einfügen.

Fazit

Ein pharmazeutischer Metalldetektor hilft dabei, Tabletten und Kapseln zu prüfen, bevor sie in Flaschen, Blisterpackungen, Kartons oder andere Endverpackungen gelangen. Er ist am nützlichsten, wenn er nach dem Hauptformungs- oder Füllschritt platziert wird, zum Beispiel nach der Tablettenpressung und Entstaubung oder nach dem Kapselbefüllen und Polieren.

Die Maschine sollte anhand der Produktkompatibilität, der Öffnungsgröße, der Empfindlichkeit für verschiedene Metalle, der Zuverlässigkeit der Ausschleusung, des Reinigungszugangs und der Linienintegration bewertet werden. Sie sollte außerdem mit Kontrollwaagen und Bildverarbeitungssystemen zusammenarbeiten, anstatt diese zu ersetzen.

Für die Herstellung fester Darreichungsformen ist die Metalldetektion ein praktischer Kontrollpunkt, der hilft, Tabletten, Kapseln und nachgelagerte Verpackungslinien vor der Endverpackung besser zu kontrollieren.

Kontaktieren Sie uns

Rich Packing kann dabei helfen, Lösungen für pharmazeutische Metalldetektoren mit Linien für Tabletten, Kapseln, Zählen, Abfüllen in Flaschen, Blisterverpackung und Kartonieren abzustimmen – entsprechend Produktgröße, Liniengeschwindigkeit, Einbauposition und Ausschleusungsanforderungen. Teilen Sie Ihre Produktprobe und Ihr Linienlayout, um eine praxisnahe Konfiguration zu erhalten.

FAQ

Wofür wird ein pharmazeutischer Metalldetektor verwendet?

Er erkennt und sortiert Tabletten, Kapseln, Pillen, Weichkapseln, Granulate oder ähnliche Produkte aus, die vor der Verpackung oder dem Versand Metallverunreinigungen enthalten könnten.

Wo sollte ein Tabletten-Metalldetektor installiert werden?

Eine übliche Position ist nach der Tablettenpresse und dem Tablettenentstauber, vor dem Zählen, Abfüllen in Flaschen, der Blisterverpackung oder anderen nachgelagerten Verarbeitungsschritten.

Kann ein pharmazeutischer Metalldetektor sowohl Tabletten als auch Kapseln prüfen?

Ja, in einigen Fällen. Die Rutsche, die Öffnung, die Ausschleusungsmethode und die Einstellungen müssen zu beiden Produktformen passen. Eine Musterprüfung wird empfohlen.

Welche Metallarten kann ein pharmazeutischer Metalldetektor erkennen?

Die meisten Systeme werden auf eisenhaltige Metalle, nichteisenhaltige Metalle und Edelstahl getestet. Die tatsächlichen Ergebnisse hängen von Produkttyp, Öffnungsgröße, Geschwindigkeit und Konfiguration ab.

Ersetzt ein Metalldetektor eine Kontrollwaage?

Nein. Ein Metalldetektor prüft auf Metallverunreinigungen. Eine Kontrollwaage prüft das Produkt- oder Packgewicht. Viele Linien nutzen beide Systeme.

Warum kommt es zu Fehl-Ausschleusungen?

Fehl-Ausschleusungen können durch instabile Zuführung, Vibrationen, statische Elektrizität, schlechte Erdung, elektrische Störungen, Staub oder ungeeignete Einstellungen entstehen.

Ist Metalldetektion vor der Blisterverpackung sinnvoll?

Ja. Die Prüfung loser Tabletten oder Kapseln vor der Blisterzuführung kann das Risiko verringern, verdächtige Produkte in Blisterkavitäten zu versiegeln.

Quellen

[1] FDA - 21 CFR 211.67 Ausrüstung: Reinigung und Wartung: https://www.law.cornell.edu/cfr/text/21/211.67

[2] Pharmaceutical Technology - Die Elemente eines effektiven Metalldetektionsprogramms für feste Darreichungsformen:https://www.pharmtech.com/view/elements-effective-solid-dosage-metal-detection-program
