Bei pharmazeutischen Verpackungen geht es bei den Maschinenmaterialien um mehr als nur um die Konstruktion der Anlagen. Sie können sich direkt auf die Einhaltung gesetzlicher Vorschriften, die Produktsicherheit und die Langzeitleistung auswirken.
Gängige Werkstoffe wie Edelstahl 304, Edelstahl 316/316L, Aluminiumlegierungen und PTFE weisen jeweils unterschiedliche Eigenschaften auf und werden für verschiedene Maschinenkomponenten eingesetzt. Die Auswahl des richtigen Werkstoffs ist jedoch nur der erste Schritt. Hersteller benötigen zudem zuverlässige Verfahren, um zu überprüfen, ob der tatsächlich verwendete Werkstoff der spezifizierten Güteklasse entspricht.
Wie sollten diese Materialien also über die reine Prüfung von Zertifikaten hinaus getestet werden? Dieser Artikel erläutert die Rolle gängiger Maschinenmaterialien, praktische Testmethoden und wie Käufer die Materialqualität bei der Auswahl und Inspektion von pharmazeutischen Verpackungsmaschinen überprüfen können.
Bei der Materialauswahl für eine pharmazeutische Verpackungsmaschine geht es nicht nur darum, sie robust, langlebig oder optisch ansprechend zu gestalten. Sie kann sich auch auf die Einhaltung gesetzlicher Vorschriften, die Produktsicherheit und die langfristige Produktionszuverlässigkeit auswirken.
Einer der wichtigsten Gründe, auf Maschinenmaterialien zu achten, ist die Einhaltung gesetzlicher Vorschriften. Pharmahersteller unterliegen unterschiedlichen Gesetzen und Verordnungen.GMP-Anforderungenabhängig von ihrer Region und ihrem Zielmarkt.
Die pharmazeutische Herstellung in den USA unterliegt beispielsweise den CGMP-Anforderungen der FDA, einschließlich Anforderungen an die Konstruktion von Anlagen und an produktberührende Oberflächen. In der Europäischen Union sind die GMP-Anforderungen in EudraLex Band 4 festgelegt, der spezifische Anforderungen an Räumlichkeiten und Anlagen enthält.
Insbesondere bei Oberflächen, die mit dem Produkt in Berührung kommen, sind die Regulierungsbehörden besonders besorgt darüber, ob das Material Folgendes könnte:
Bei der Auswahl einer pharmazeutischen Verpackungsmaschine sollten Käufer daher nicht einfach fragen: „Ist die Maschine aus Edelstahl gefertigt?“ Sinnvollere Fragen sind: „Welches Material wird für die einzelnen kritischen Komponenten verwendet, warum wurde es ausgewählt und ist es für das Produkt und die regulatorischen Anforderungen meiner Region geeignet?“
Eine pharmazeutische Verpackungsmaschine besteht üblicherweise aus vielen verschiedenen Komponenten, die nicht alle aus demselben Material gefertigt sein müssen. Die Materialauswahl sollte sich nach dem Produktkontakt, der mechanischen Funktion, der Betriebsumgebung, der Temperatur, der Reibung und der chemischen Belastung richten.
Produktberührende Komponenten
Bei Bauteilen, die mit dem Produkt in Berührung kommen, müssen die Werkstoffe der Maschinen im Allgemeinen eine gute Korrosionsbeständigkeit, Reinigungsfähigkeit, chemische Verträglichkeit und ein geringes Kontaminationsrisiko aufweisen.
Typische Beispiele sind:
|
Maschine |
Hauptproduktkontaktkomponenten |
|
Pulverbehälter, Dosierscheibe, Pulverfüllkanal, Pulverförderkomponenten |
|
|
Trichter, Zwangsförderer, Matrizen, Stempel, Auswurfschacht |
|
|
Zuführsystem, Führungsschienen |
|
|
Produkttrichter, Vibrationskanäle, Zählbahnen, Auslaufschacht |
Edelstahl 304 eignet sich für viele allgemeine Anwendungen, während Edelstahl 316/316L häufig dort gewählt wird, wo eine höhere Korrosionsbeständigkeit oder anspruchsvollere Produktkontaktbedingungen erforderlich sind.

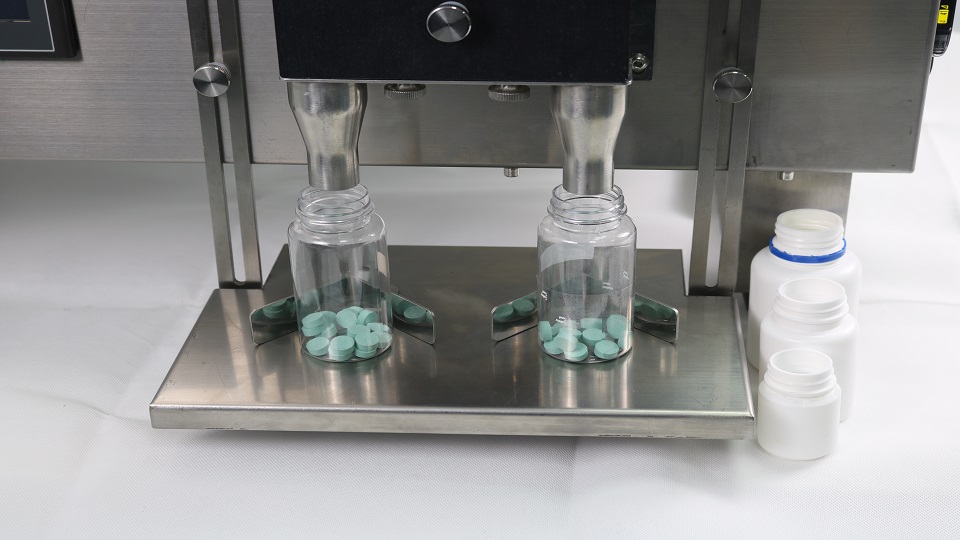

Auswurfschacht aus Edelstahl 316 der Tischzählmaschine von Rich Packing
Strukturbauteile ohne Produktkontakt
Maschinenrahmen, Außenabdeckungen, Halterungen und Schutzstrukturen kommen normalerweise nicht direkt mit dem pharmazeutischen Produkt in Berührung. Bei der Materialauswahl kann der Fokus daher stärker auf mechanischer Festigkeit, struktureller Stabilität, Gewicht, Kosten und Aussehen liegen. Edelstahl 304 und Aluminiumlegierungen sind im Allgemeinen gute Optionen.
Komponenten für spezielle oder anspruchsvolle Werkstoffe
Manche Produkte stellen zusätzliche Herausforderungen an die Materialauswahl für die Maschinen. Klebrige Pulver, korrosive Formulierungen, abrasive Materialien oder Produkte, die empfindlich auf Verunreinigungen reagieren, erfordern unter Umständen spezielle Materialkombinationen oder Oberflächenbehandlungen. Beispielsweise werden bei der Kapselbefüllung mit klebrigen Materialien PTFE-beschichtete Füllstäbe eingesetzt, um eine genaue Pulverdosierung zu gewährleisten.

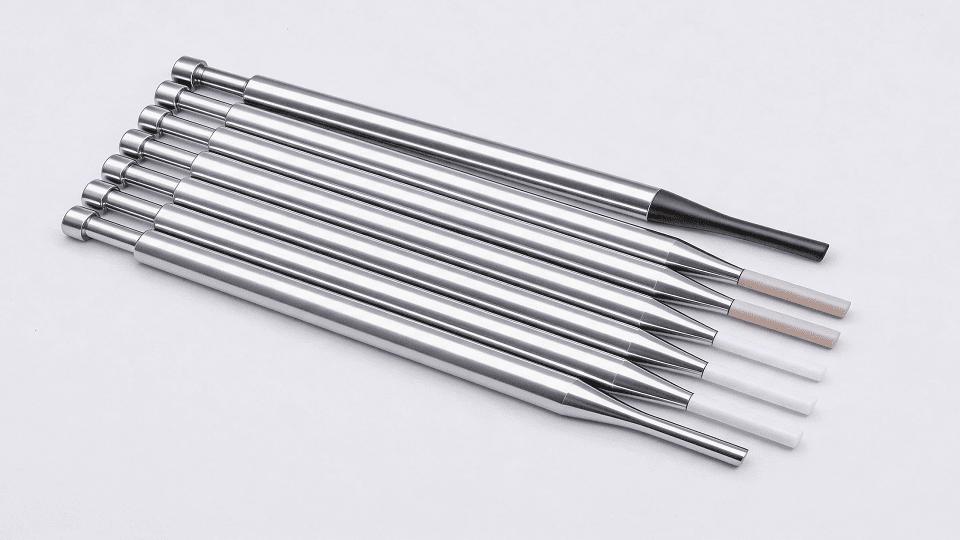

Kundenspezifische Füllstäbe von Rich Packing für Kapselfüller
Verschiedene Maschinenkomponenten haben je nach Funktion und Kontakt mit pharmazeutischen Produkten unterschiedliche Materialanforderungen. Im Folgenden werden vier gängige Werkstoffe sowie ihre wichtigsten Eigenschaften und Anwendungsgebiete beschrieben.
Aufgrund seiner Korrosionsbeständigkeit, mechanischen Festigkeit und Kosten ist Edelstahl 304 einer der am weitesten verbreiteten Edelstähle.Pharmazeutische MaschinenDurch seine Korrosionsbeständigkeit eignet es sich deutlich besser für pharmazeutische Anlagen als herkömmlicher Kohlenstoffstahl. Seine glatten, leicht zu reinigenden Oberflächen unterstützen zudem ein hygienisches Anlagendesign.
Bei pharmazeutischen Verpackungsmaschinen wird üblicherweise Edelstahl 304 für Maschinenrahmen, Außengehäuse, Schutzabdeckungen, Förderkomponenten und ausgewählte produktberührende Teile verwendet, wenn die Betriebsbedingungen die zusätzliche Korrosionsbeständigkeit von 316/316L nicht erfordern.
Allerdings sollte Edelstahl 304 nicht automatisch als bestes Material für jede Anwendung mit Produktkontakt angesehen werden. Bestimmte pharmazeutische Materialien, Reinigungsmittel oder Umgebungen können höhere Anforderungen an die Korrosionsbeständigkeit stellen. In solchen Fällen kann Edelstahl 316/316L die geeignetere Wahl sein.
Edelstahl 316/316L wird im Allgemeinen gewählt, wenn eine hohe Korrosionsbeständigkeit erforderlich ist. Der Gehalt an Molybdän (Mo) in der Legierung unterscheidet ihn von Edelstahl 304. Molybdän trägt zu einer verbesserten Beständigkeit in bestimmten korrosiven Umgebungen bei. Dies ist einer der Gründe, warum Edelstahl der Serie 316 häufig für anspruchsvolle Anwendungen mit Produktkontakt in Betracht gezogen wird.
Die Unterscheidung zwischen 316 und 316L ist ebenfalls wichtig. Das „L“ steht für einen geringeren Kohlenstoffgehalt. Dies ist insbesondere bei Schweißteilen relevant, da ein niedrigerer Kohlenstoffgehalt das Risiko bestimmter Korrosionsarten beim Schweißen verringern kann. Daher kann eine Maschine für ein produktberührendes Bauteil 316L verwenden, selbst wenn andere, nicht produktberührende Strukturbauteile aus 304 gefertigt sind.
Aluminiumlegierungen sind aufgrund ihres geringen Gewichts und ihres guten Festigkeits-Gewichts-Verhältnisses vor allem in pharmazeutischen Verpackungsmaschinen von großem Wert. Sie finden Verwendung in Maschinenrahmen, Schutzstrukturen, bestimmten beweglichen Bauteilen und leichten Maschinenmodulen.
Im Vergleich zu Edelstahl kann Aluminium das Gewicht von Maschinenkomponenten deutlich reduzieren. Dies ist besonders vorteilhaft für modulare Anlagen, bewegliche Mechanismen, verstellbare Konstruktionen und Maschinen, bei denen eine einfache Montage oder ein leichter Transport wichtig sind.
Aluminiumlegierungen sollten jedoch nicht einfach überall Edelstahl ersetzen. Sie eignen sich im Allgemeinen besser für Struktur- und Leichtbauteile als als universelle Wahl für produktberührende Oberflächen.
PTFE (Polytetrafluorethylen) ist ein technischer Fluorpolymer, dessen Eigenschaften es eher für spezifische Bauteile als für große Strukturteile prädestinieren. In pharmazeutischen Verpackungsmaschinen findet PTFE Verwendung für Gleit-, Dichtungs- und Antihaftkomponenten sowie für ausgewählte materialberührende Teile.
Zu den wichtigsten Vorteilen zählen geringe Reibung, chemische Beständigkeit, Antihaftwirkung und gute Temperaturbeständigkeit. Beispielsweise kann eine PTFE-Komponente oder -Oberfläche die Haftung von Materialien reduzieren, die dazu neigen, an Metalloberflächen zu haften. Die geringe Reibung ist auch in Führungs- und Gleitmechanismen mit wiederholten Bewegungen von Vorteil.
Ein Werkstoff mit ausgezeichneter chemischer Beständigkeit ist nicht automatisch die beste Wahl für jede Anwendung mit hoher Belastung oder starkem Verschleiß. Im Bereich pharmazeutischer Maschinen ist PTFE daher eher als Spezialwerkstoff zu verstehen, der Edelstahl und Aluminium ergänzt, anstatt sie zu ersetzen.

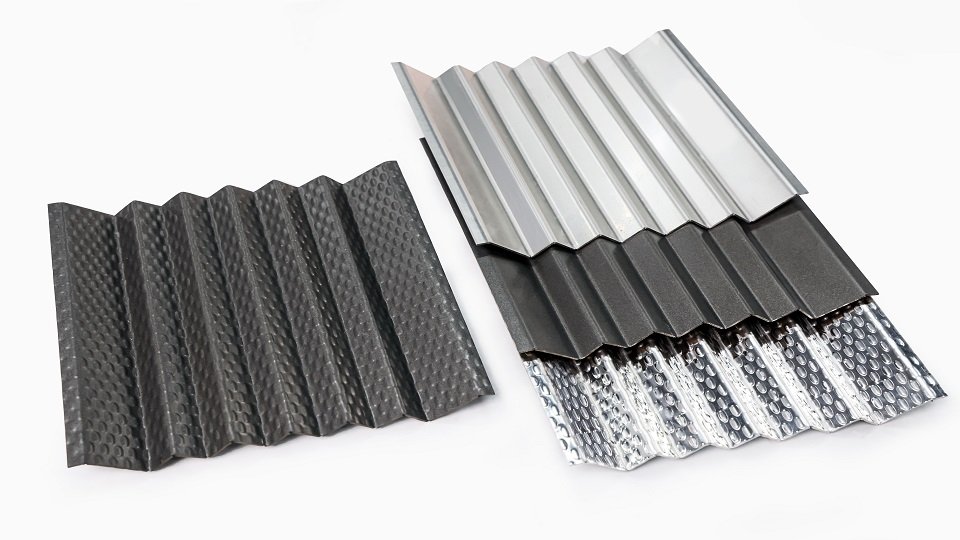

PTFE-beschichteter Vibrationskanal der Tablettenzählmaschine
In terms of verifying machine materials, certificates are an important part of traceability, but they are not the only way. Manufacturers can also perform spot tests or material identification tests in person. This part is to introduce several methods to test machine materials.
304 stainless steel can be verified through instrumental analysis.
XRF analysis
XRF (X-ray fluorescence) is a much more useful method for actual material identification. The basic principle is that X-rays excite atoms in the material. When the atoms return to their normal state, they emit characteristic X-rays. The instrument analyzes these signals to determine which elements are present and, within the instrument's capabilities and calibration, their concentrations.
It analyzes the alloy's elemental composition, particularly elements such as chromium and nickel, and compares the measured composition with the expected range for the target grade. This allows a manufacturer to identify whether a material is consistent with a 304-type stainless steel rather than relying on appearance or magnetism alone.
XRF is especially practical for incoming-material inspection because it is fast and can be performed with portable equipment. ASTM (American Society for Testing Material) material-identification work likewise recognizes handheld XRF as a practical tool for rapid alloy verification, while noting its limitations for certain lighter elements.

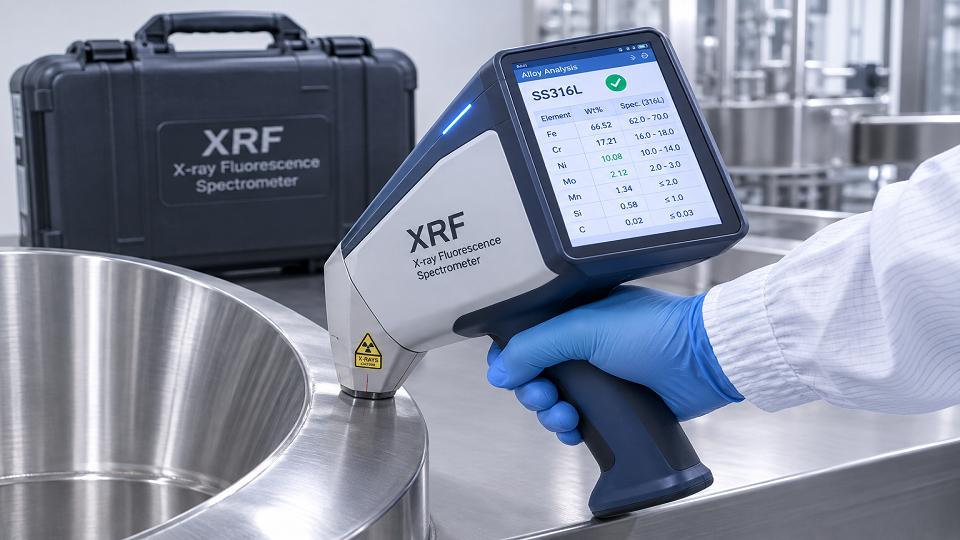

XRF analysis
OES analysis
When a more detailed analysis is required, manufacturers can use OES (Optical Emission Spectroscopy). The basic principle is different from XRF: the metal surface is excited, producing characteristic optical emission lines from the elements present.
Manufacturers can use OES spectrometer to perform the analysis. This can be useful when:
In practice, manufacturers do not necessarily need to use all methods for every 304 component. For routine verification, XRF is often the more practical instrumental test.

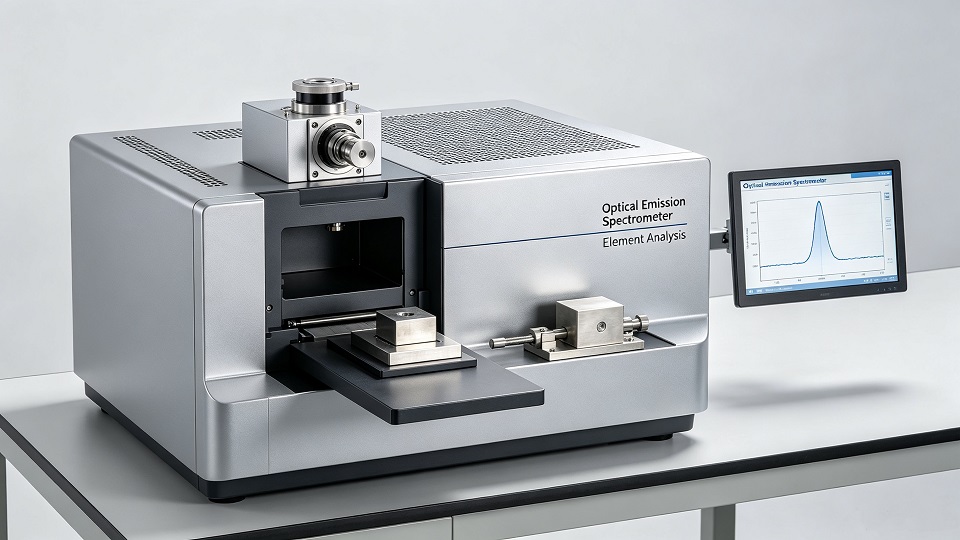

OES spectrometer
316/316L stainless steel requires particular attention because it is often selected for components where higher corrosion resistance is required. The key elemental difference between 304 and 316-series stainless steel is the presence of molybdenum (Mo) at a characteristic level in 316/316L. This makes molybdenum an important indicator when manufacturers want to distinguish 316-series stainless steel from 304.
Molybdenum Test Reagent
One practical method is a molybdenum test reagent, sometimes referred to as a 316 stainless-steel identification solution. It is based on a chemical reaction between the reagent and the machine material. Because 316/316L contains molybdenum, the reagent can produce a characteristic reaction or color change that provides a preliminary indication of whether the material contains molybdenum.
The basic process is: Prepare the surface → Apply the reagent → Observe the reaction → Compare the result → Preliminary identification
This method is attractive for manufacturers because it requires relatively little equipment. It can be useful during incoming-material inspection or for quickly checking a selected machine component.
However, the reagent test is primarily a screening method. It does not provide a complete elemental composition analysis and should not be regarded as sufficient by itself to prove the exact grade or distinguish 316 from 316L.
For critical components, a manufacturer can therefore use the reagent test as an initial check and then perform instrumental analysis if necessary.

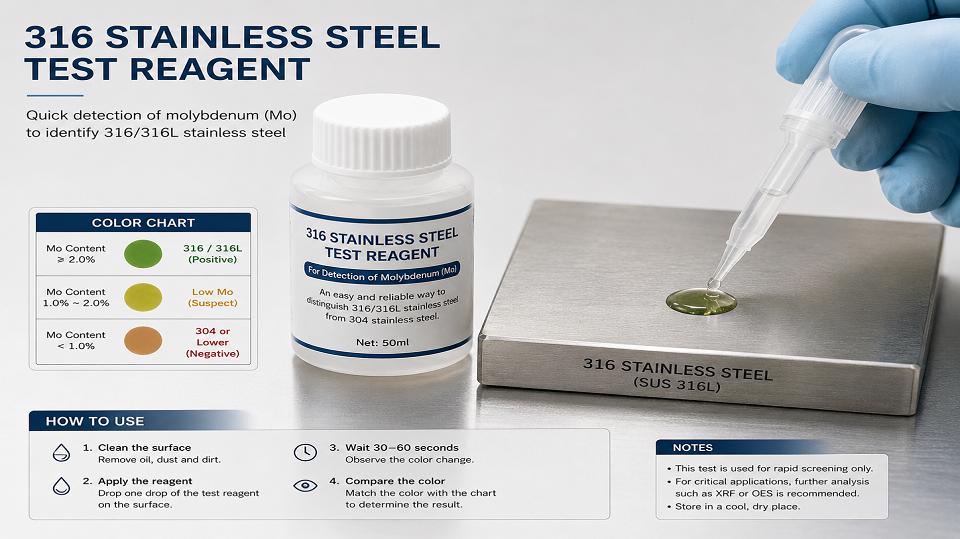

Molybdenum Test Reagent
XRF Analysis
XRF provides a more comprehensive approach to 316/316L identification. Using an XRF spectrometer, manufacturers can analyze elements such as Chromium (Cr), Nickel (Ni), and Molybdenum (Mo). The presence and relative amount of molybdenum are particularly useful when distinguishing 316-series stainless steel from 304.
Another advantage is that XRF testing is generally fast and can often be performed without cutting or destroying the component. Portable XRF instruments can therefore be useful for spot-checking materials on the factory floor.
OES Analysis
For situations where a higher level of material verification is required, manufacturers can use OES. OES can provide a more detailed elemental composition and is particularly useful when elements that are difficult to determine accurately using some portable XRF systems need to be evaluated. This can become important when a manufacturer needs to distinguish 316 from 316L, because the carbon content is one of the key differences between these two grades.
Aluminum alloy presents a different testing challenge because it is not one specific machine material. Different alloys can contain various combination of elements, such as magnesium, copper, zinc, etc.
XRF analysis
XRF can be used to analyze the elemental composition of an aluminum alloy. Depending on the alloy, the manufacturer may examine elements components by comparing the results with the expected composition of the specified alloy.
However, portable XRF systems can have limitations with lighter elements, so the instrument's capabilities and calibration need to be considered when testing aluminum alloys.
Hardness testing
Chemical composition is not the only property that can be checked. A hardness tester can provide additional information about the physical condition of the material.
The basic process is: Apply a controlled force → Create an indentation → Measure the indentation response → Obtain hardness value
Hardness testing does not identify the alloy grade by itself. Instead, it provides a physical-property check that can supplement elemental analysis.
For critical components, manufacturers may therefore combine composition testing with appropriate mechanical-property testing rather than relying on one test alone.
A practical identification method to verify PTFE is FTIR, or Fourier Transform Infrared Spectroscopy. Manufacturer can use FTIR spectrometer to perform the analysis.
The basic principle is that chemical bonds within a material absorb infrared radiation at characteristic frequencies. These can form a characteristic spectrum and then be analyzed with reference spectra. The testing process can be summarized as: PTFE sample → Infrared scanning → Characteristic spectrum → Database comparison → Material identification
FTIR is also widely applicable to other polymers including PE, PP, PVC, etc. Therefore, when a pharmaceutical packaging machine specifies PTFE for an anti-stick component, FTIR provides a practical way to verify the polymer identity rather than relying only on visual inspection or the supplier's documentation.

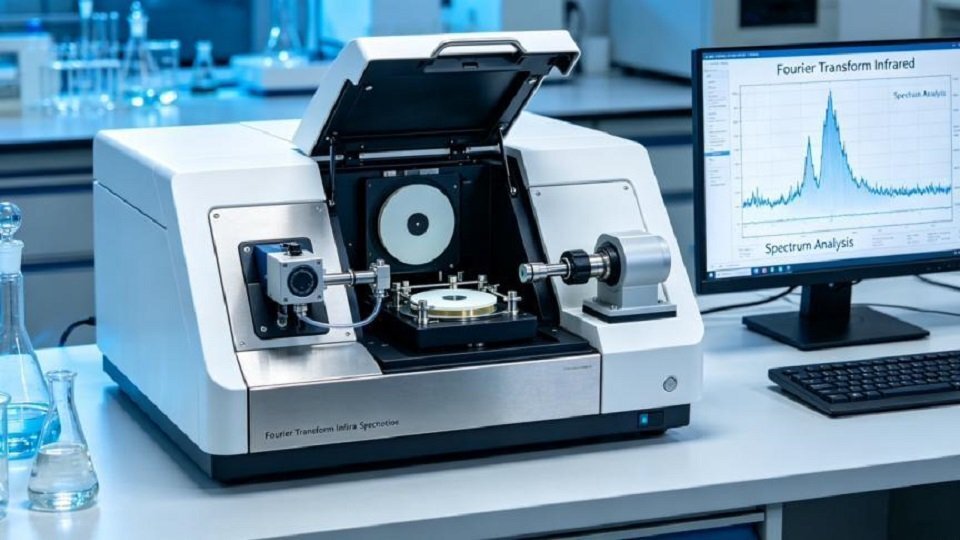

FTIR spectrometer
For a buyer evaluating a pharmaceutical packaging machine, machine material verification should go beyond asking, "Can you provide a material certificate?" The more useful approach is to understand what material is used, where it is used, why it was selected, and how the manufacturer verifies it.
Certificates are an important starting point for verifying the specified grade of machine material. However, buyers should not rely on documentation alone when evaluating critical components of a pharmaceutical packaging machine.
During fabrication, materials may be cut, welded, machined, polished, or assembled, and the buyer ultimately needs to know whether the material actually installed in the machine corresponds to the material specified in the technical documentation.
Therefore, buyers can ask suppliers to provide a material identification and verification process, particularly for product-contact components.
For example, instead of simply asking whether a machine uses stainless steel, buyers can ask the supplier to specify the material used for each critical component. A product-contact hopper may use 316L stainless steel, while the machine frame may use 304 stainless steel. This component-level information provides a much clearer understanding of the machine's material configuration.
Buyers should also ask why a particular material was selected. For example, 316L may be selected for a product-contact part because higher corrosion resistance is required, while PTFE may be selected for a guide because its low friction and non-stick properties are beneficial for product handling.
For critical materials, buyers can also request test records or sample inspection results, where appropriate. This provides additional evidence that material verification is part of the manufacturer's actual quality-control process rather than simply a statement in the machine specification.
In addition to requesting material certificates and material verification records from the supplier, buyers can also conduct on-site machine material checks during the factory inspection.
Before the factory inspection, buyers should identify which components require material verification. Priority should generally be given to product-contact parts and other critical components, rather than attempting to test every individual part of the machine.
For example, if the technical specification states that the product-contact parts of a capsule filling machine are made of 316L stainless steel, the buyer can select representative components such as the powder hopper or dosing components for spot testing through Molybdenum Test Reagent.
Buyers can record the results with the following items:
This creates a direct connection between the technical specification, machine component, and test result.

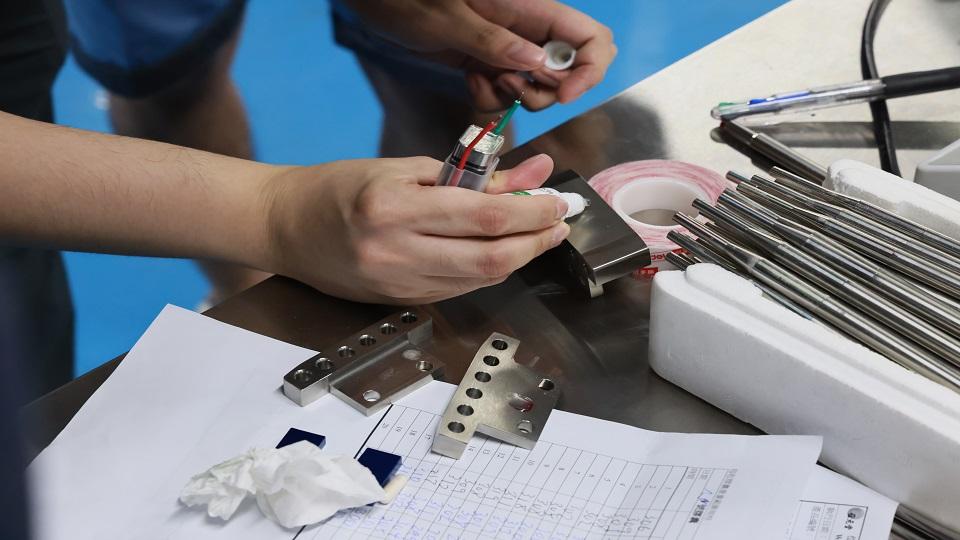

Rich Packing’s Clients is Testing 316 Stainless Steal with Reagent
Machine material selection is a critical consideration in pharmaceutical packaging. The right material can help meet applicable regulatory requirements while providing mechanical performance and product protection required for different machine components.
Unterschiedliche Materialien erfordern unterschiedliche Prüfmethoden. Für Käufer sollte die Materialprüfung daher nicht mit der bloßen Überprüfung der Materialzertifikate durch den Lieferanten enden. Ein zuverlässiger Lieferant sollte über einen transparenten Materialkontrollprozess verfügen und Materialzertifikate, Prüfprotokolle, Testergebnisse und weitere relevante Prüfdokumente für kritische Komponenten vorlegen können. Gegebenenfalls sollte der Lieferant auch Materialprüfungen oder -inspektionen vor Ort im Rahmen von Werksbesuchen und Maschinenabnahmen unterstützen.
Ein exzellenter Lieferant von pharmazeutischen Verpackungsmaschinen sollte seinen Kunden nicht nur die verwendeten Materialien nennen, sondern auch nachvollziehbare Nachweise über Materialauswahl, Prüfung und Verifizierung liefern. Dies schafft eine solide Grundlage für die Anlagenqualität und das Vertrauen in die Einhaltung regulatorischer Vorgaben.

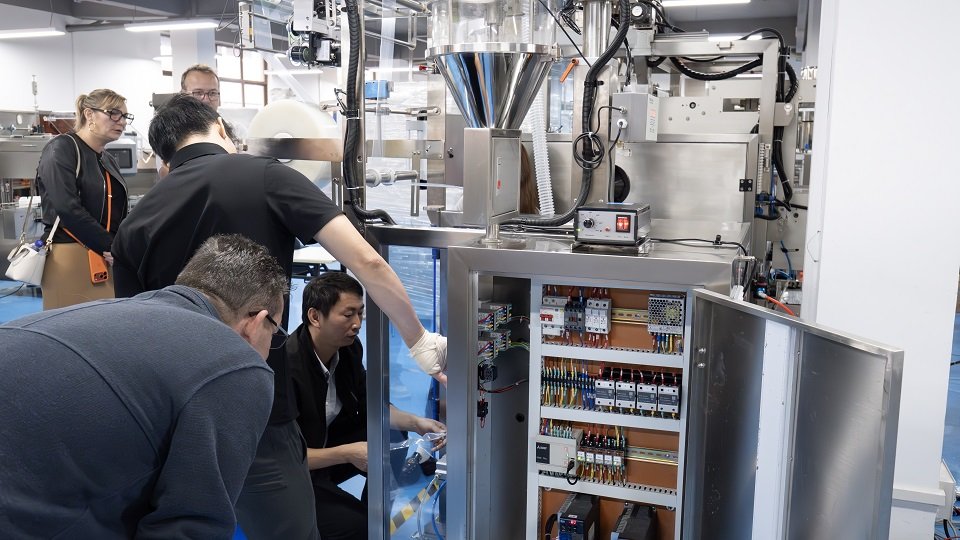

Rich Packing behandelt Kundeninspektionen mit Professionalität
316/316L bietet eine höhere Korrosionsbeständigkeit als 304 und wird daher häufig für anspruchsvolle Anwendungen mit Produktkontakt in Betracht gezogen.
Ein Molybdän-Testreagenz kann ein vorläufiges Screening ermöglichen, während eine detailliertere Materialprüfung mittels Röntgenfluoreszenzanalyse (RFA) oder optischer Emissionsspektroskopie (OES) möglich ist.
Mittels Röntgenfluoreszenzanalyse (RFA) können Elemente wie Chrom und Nickel zur Materialidentifizierung analysiert werden, während die optische Emissionsspektroskopie (OES) eine detailliertere Analyse der chemischen Zusammensetzung ermöglicht.
PTFE kann mittels FTIR (Fourier-Transformations-Infrarotspektroskopie) durch Analyse seines charakteristischen Molekülspektrums identifiziert werden.
Ja. Käufer können kritische oder produktberührende Komponenten für Stichprobenprüfungen vor Ort auswählen und die Komponente, die angegebene Materialgüte, die Prüfmethode und das Prüfergebnis dokumentieren.
