Mischprobleme in Produktion fester Dosierungen und der Durchbruch der 3D-Mixer

In der Pharmaindustrie dominieren feste Darreichungsformen wie Tabletten und Kapseln den Markt. Sie erfreuen sich aufgrund ihrer erheblichen Vorteile wie hoher Stabilität, bequemer Verabreichung und überschaubaren Kosten bei Patienten und Pharmaunternehmen großer Beliebtheit. Der Produktionsprozess für feste Darreichungsformen ist jedoch komplex und umfasst zahlreiche wichtige Schritte, darunter Pulverisierung, Mischung, Granulierung, Trocknung und Tablettierung. Jeder Schritt hat einen entscheidenden Einfluss auf die Arzneimittelqualität, wobei die Mischung von größter Bedeutung ist.

Der Zweck des Mischens besteht darin, eine Vielzahl von Materialien mit unterschiedlichen Eigenschaften, wie etwa Hauptmedikamente und Hilfsstoffe, gleichmäßig zu vermischen, um sicherzustellen, dass der Gehalt jedes Inhaltsstoffs im Medikament genau ist, wodurch die Stabilität und Konsistenz der Medikamentenqualität sichergestellt und ein solider Schutz für die Behandlungswirkung des Patienten geboten wird.

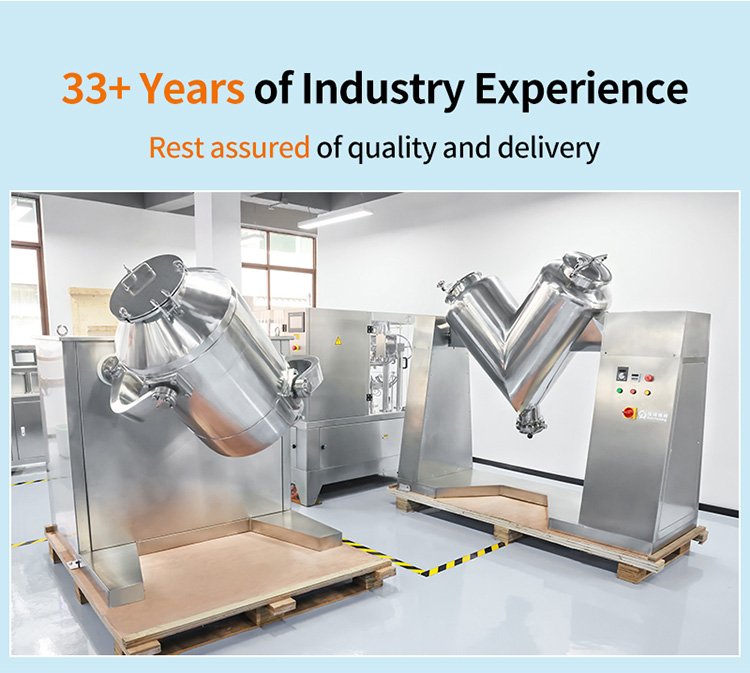

Traditionelle Mischgeräte wie Trogmischer und V-Mischer werden in der Pharmaindustrie schon lange eingesetzt. Mit der kontinuierlichen Weiterentwicklung pharmazeutischer Herstellungsverfahren und den zunehmend strengeren Qualitätsanforderungen treten jedoch zunehmend ihre Nachteile zutage. Trogmischer neigen zu Mischtotzonen, was die vollständige Durchmischung mancher Materialien erschwert. V-Mischer hingegen können bei der Verarbeitung von Materialien mit deutlich unterschiedlichen spezifischen Gewichten leicht zu Schwerkraftentmischungen führen, was zu ungleichmäßiger Durchmischung führt. Zudem sind traditionelle Mischgeräte im Allgemeinen schwer zu reinigen, sodass die strengen cGMP -Anforderungen nur schwer erfüllt werden können.

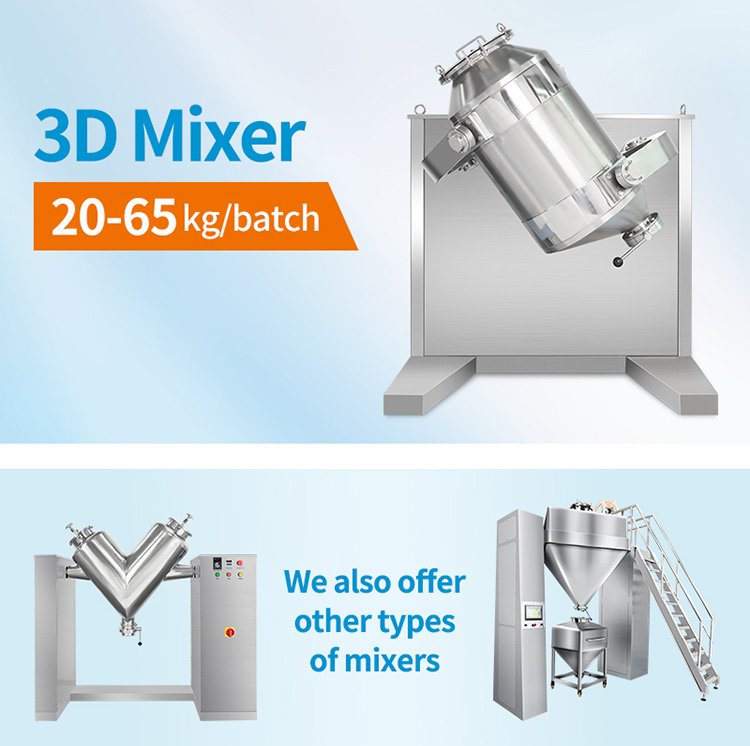

Vor diesem Hintergrund bietet der 3D-Mischer für Pulver eine innovative Lösung für die Mischherausforderungen bei der Herstellung fester Darreichungsformen. Seine einzigartige dreidimensionale Bewegung überwindet die Einschränkungen herkömmlicher Mischgeräte vollständig und ermöglicht eine umfassende, nahtlose Vermischung der Materialien während des Mischvorgangs. Probleme wie Schwerkraftentmischung werden so effektiv vermieden. Darüber hinaus ist das Design des 3D-Mischers auf Reinigungsfähigkeit und Benutzerfreundlichkeit ausgelegt und erfüllt problemlos die strengen c-GMP-Standards. Dies eröffnet Pharmaunternehmen neue Möglichkeiten zur Verbesserung der Produktionseffizienz und Sicherstellung der Arzneimittelqualität.

Der Haupteinsatz von dreidimensionalen Mischern bei der Herstellung pharmazeutischer fester Darreichungsformen

Präzises Mischen pharmazeutischer Rohstoffe

Bei der Herstellung fester Darreichungsformen wie Tabletten, Kapseln und Granulaten müssen der pharmazeutische Wirkstoff (API) und Hilfsstoffe wie Füllstoffe, Gleitmittel und Sprengmittel hochpräzise gemischt werden. Das Besondere an einem 3D-Pulvermischer ist seine Fähigkeit, dreidimensionale, kombinierte Bewegungen zu erzeugen: Translation, Rotation und Taumelbewegung. Dieser Prozess erzeugt dreidimensionale Konvektion in axialer, radialer und Umfangsrichtung und gewährleistet so eine gleichmäßige Verteilung von Materialien unterschiedlicher Partikelgröße – von mikrometergroßen Pulvern bis hin zu millimetergroßen Granulaten – und mit Dichteunterschieden von 5:1 oder mehr.

Diese gleichmäßige Mischung bildet eine solide Grundlage für nachfolgende Granulations- und Tablettierungsprozesse. Bei der Granulierung können durch gleichmäßige Materialien Granulate gleichmäßigerer Größe gebildet werden, was die Erfolgsquote der Tablettierung und die Stabilität der Tablettenqualität verbessert. Bei der Tablettierung können durch gleichmäßige Materialien die Gewichtsschwankungen der Tabletten auf ein Minimum reduziert werden, wodurch die genaue Dosierung jeder Tablette und damit eine stabile und zuverlässige Arzneimittelwirksamkeit gewährleistet wird.

Effiziente Herstellung von Mehrdosenformulierungen

Tablettenpressenproduktion: Pharmazeutische 3D-Mischmaschinen spielen eine entscheidende Rolle bei der Herstellung von Fertigtabletten. Beispielsweise enthält eine gängige Fertigtablette gegen Erkältungsmittel Wirkstoffe wie Paracetamol, Koffein und künstlichen Bezoar sowie Bindemittel wie Stärke und Dextrin und Geschmacksstoffe wie Süßstoffe. Während des Mischvorgangs vermischt ein 3D-Mischer diese Inhaltsstoffe schnell und gründlich. Nach der Granulierung des Mischguts verbessert sich dessen Fließfähigkeit deutlich. Gewichtsschwankungen der Tablette können während der Tablettierung auf ±2 % genau kontrolliert werden, und die Wahrscheinlichkeit von Tablettensplittern konnte von 5 % bei herkömmlichen Mischern auf unter 1 % reduziert werden.

Kapselfüllung: Kapseln erfordern eine extrem hohe Einheitlichkeit des Inhalts, insbesondere beim Mischen niedrig dosierter Inhaltsstoffe. Der dreidimensionale Mischer mit seinen nahtlosen Mischfunktionen sorgt für eine hohe Konsistenz der Inhaltsstoffe in jeder Kapsel. Die Analyse mehrerer Kapselchargen mittels Hochleistungsflüssigkeitschromatographie ergab, dass die relative Standardabweichung (RSD) der niedrig dosierten Inhaltsstoffe in jeder Charge weniger als 1 % betrug. Dadurch werden Wirksamkeitsschwankungen aufgrund von Dosierungsabweichungen wirksam verhindert und den Patienten stabilere und zuverlässigere Behandlungsergebnisse ermöglicht.

Granulate und Pulver: Bei stark hygroskopischen oder zur Agglomeration neigenden Materialien, wie beispielsweise bestimmten Antibiotika-Granulaten, erhält der schonende Mischprozess des 3D-Mischers die Granulatintegrität effektiv. Während des Mischvorgangs werden die Materialien vor starken mechanischen Kräften geschützt, die zu Partikelbruch oder verstärkter Agglomeration führen könnten. Im 3D-Mischer gemischte Granulate weisen eine hervorragende Fließfähigkeit auf und eignen sich für die Direktverpackung. Bei weiterverarbeiteten Pulvern sorgt der Mischer zudem für Gleichmäßigkeit und Stabilität während der Weiterverarbeitung und stellt so sicher, dass die Produktqualität strengen Standards entspricht.

Automatisierung von Produktionsprozessen

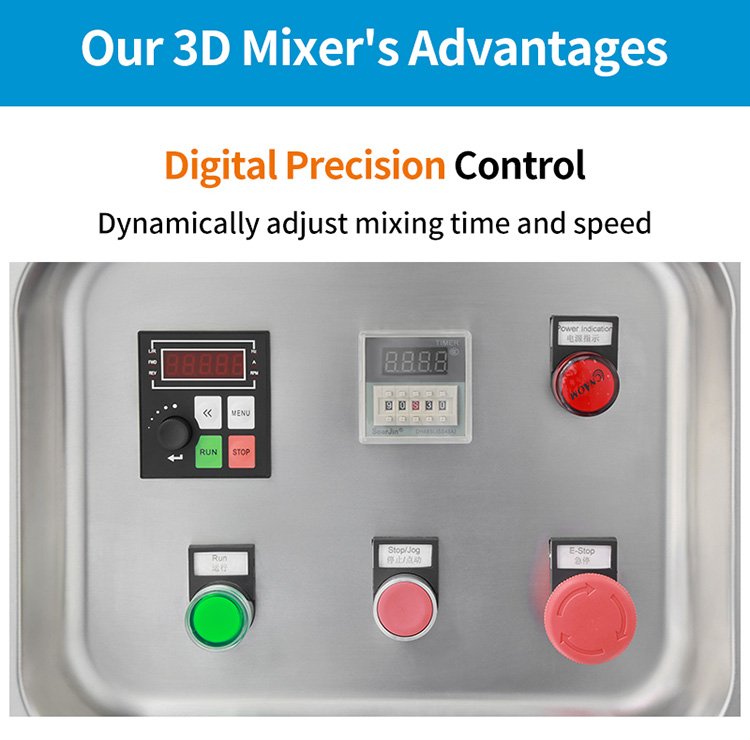

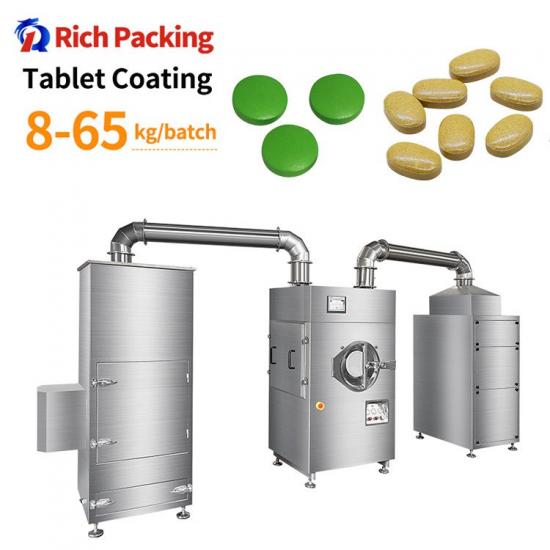

In der modernen Pharmaproduktion lassen sich dreidimensionale Mischer nahtlos mit Granulatoren, Tablettenpressen und Tablettenbeschichtungsmaschinen zu intelligenten Produktionslinien integrieren. In der Produktionshalle für feste Darreichungsformen eines großen Pharmaunternehmens beispielsweise ermöglicht ein SPS-Steuerungssystem den Bedienern die einfache Eingabe von Parametern wie Mischzeit und -geschwindigkeit am Bedienterminal, woraufhin der dreidimensionale Mischer präzise nach dem eingestellten Programm arbeitet. Von der automatischen Materialzufuhr bis zur automatischen Entleerung nach dem Mischen erfordert der gesamte Prozess keinen übermäßigen menschlichen Eingriff, wodurch Fehler durch manuelle Bedienung effektiv reduziert werden.

In Verbindung mit einem Granulator kann das gemischte Material direkt und präzise dem Granulator zugeführt werden, was eine kontinuierliche Produktion ermöglicht und die Produktionseffizienz deutlich verbessert. Statistiken zufolge hat sich die Produktionseffizienz von Feststoffdosierungen des Unternehmens nach dem Einsatz des dreidimensionalen Mischers und der Implementierung einer automatisierten, vernetzten Produktion um etwa 40 % erhöht, während gleichzeitig die Produktqualität und -stabilität deutlich verbessert wurden.

Technische Vorteile von 3D-Mischern: Warum sind sie die bevorzugte Wahl in der Pharmaindustrie?

Effizientes Mischen: Untergrabung der traditionellen Mischeffizienz

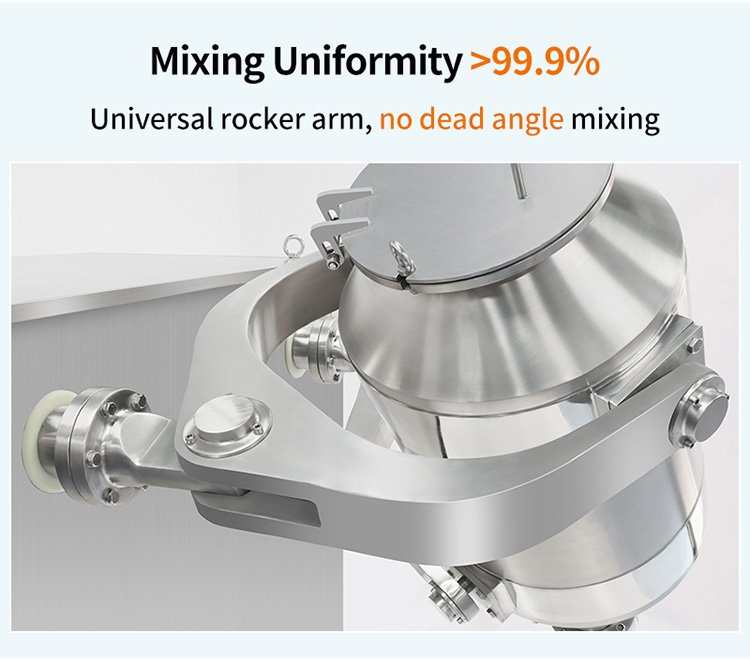

Im Gegensatz zum zweidimensionalen Mischen deckt der Materialbewegungspfad eines dreidimensionalen Mischers den gesamten Zylinderraum ab und erreicht eine Mischgleichmäßigkeit von über 99,9 % – eine Verbesserung um 20 % gegenüber herkömmlichen V-förmigen Mischern. Beispielsweise kann eine Einheit mit einem Volumen von 1000 l eine Charge in nur 8–15 Minuten fertigstellen, was einer Verkürzung von 50 % gegenüber einem horizontalen Bandmischer entspricht. Dies reduziert den Energieverbrauch und die Geräteauslastung erheblich.

Mischen ohne tote Winkel: Komplexe Materialprobleme meistern

Der Zylinder verfügt über ein vollständig kreisförmiges Übergangsdesign und eine hochglanzpolierte Innenseite (Ra ≤ 0,2 μm), wodurch tote Ecken, in denen sich Materialien ansammeln können, vermieden werden. Bei hochviskosen, leicht agglomerierenden Materialien (wie Formulierungen mit mikrokristalliner Cellulose und Laktose) baut die dreidimensionale Taumelbewegung die Van-der-Waals-Kräfte zwischen den Partikeln effektiv ab. Dadurch wird eine lockere und gleichmäßige Mischung erreicht und abnormale Auflösungsraten durch lokal erhöhte Konzentrationen verhindert.

Geringe Beschädigung und hohe Verträglichkeit

Der Mischprozess eliminiert Zentrifugalkräfte und minimiert so das Risiko einer Beschädigung empfindlicher Partikel (wie beschichteter Pellets und Retardgranulate) unter Beibehaltung der ursprünglichen physikalischen Eigenschaften des Materials. Darüber hinaus ist er sowohl für Fest-Fest- als auch für Fest-Flüssig-Mischungen (mit geringen Flüssigkeitszusätzen) geeignet. Durch die Anpassung von Geschwindigkeit und Mischzeit können die Anforderungen verschiedener Formulierungen und Prozesse erfüllt werden. Daher eignet er sich besonders für die Entwicklung und Herstellung innovativer Formulierungen (wie Retard- und kontrolliert freisetzende Formulierungen und Pellets).

Sauber und einfach: cGMP-konform

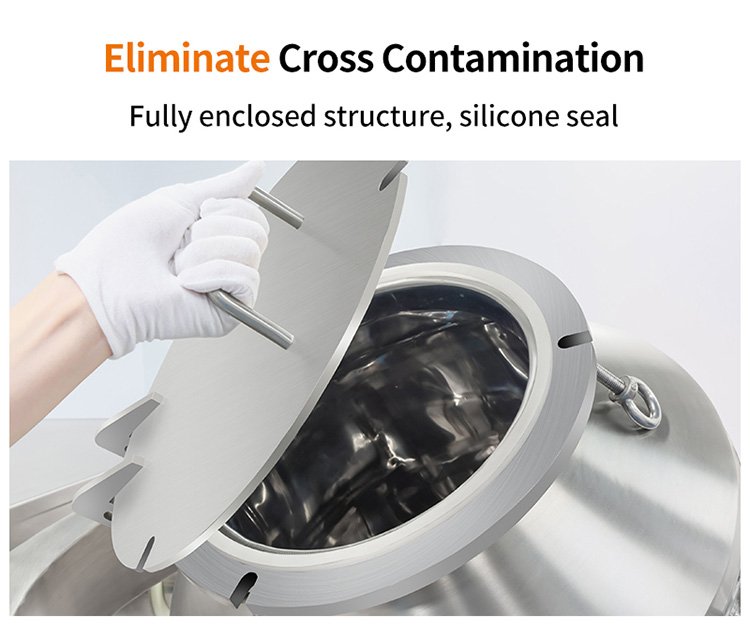

Die Anlage verfügt über eine Schnellverschlusskonstruktion mit separater Trommel und Antriebssystem, die eine vollständige Entfernung von Reststoffen während der Reinigung gewährleistet. Eine serienmäßige CIP-Sprühkugel ermöglicht eine 360°-Reinigung der Innenwände. Die Reinigungsvalidierung entspricht den strengen FDA-Standards für Restgehalte (≤ 10 ppm). Dadurch wird eine Kreuzkontamination zwischen Chargen vermieden und die Sicherheit bei der Produktion mehrerer Produkte gewährleistet.

Fazit: 3D-Mischer für die Pharmaindustrie führen zu einer Modernisierung der Produktion fester Darreichungsformen

Von der Rohstoffmischung bis zur Formulierungsformung sind 3D-Mischer mit ihrer hohen Effizienz, Gleichmäßigkeit und Konformität zur Standardausrüstung für die Herstellung fester Arzneimittel geworden. Durch die Auswahl geeigneter Modelle und Prozessoptimierung können Pharmaunternehmen die technischen Vorteile dreidimensionaler Mischer voll ausschöpfen, die Arzneimittelqualität verbessern und gleichzeitig Produktionskosten und -effizienz optimieren. Dies verleiht der hochwertigen Entwicklung der Branche neuen Schwung.
