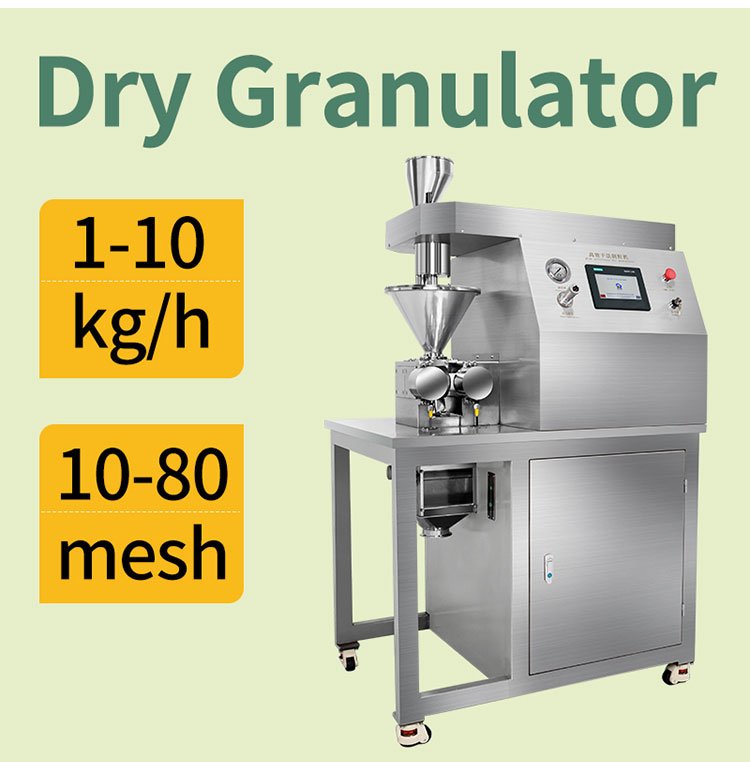

RQ-ZKG DryGranulator

Trockengranulator: 6 technische Lösungen zur Beseitigung von Pulverfeinanteilen und zur Maximierung der AusbeuterateAusbeuterate

Einleitung: Die Herausforderung der Kompaktierung hitze- und feuchtigkeitsempfindlicher Formulierungen

In der modernen Herstellung oraler fester Darreichungsformen (OSD) erfordert die Verarbeitung von Wirkstoffen (APIs) und konzentrierten Pflanzenextrakten ein Gleichgewicht zwischen hoher Prozessleistung und Materialstabilität. Moderne Anlagen verarbeiten regelmäßig fortschrittliche Molekülstrukturen und empfindliche natürliche Verbindungen, die stark empfindlich gegenüber thermischer Belastung, Restfeuchtigkeit oder beidem sind. Wenn diese empfindlichen Formulierungen zu frei fließenden Granulaten für die Hochgeschwindigkeits-Tablettierung oder Kapselbefüllung verarbeitet werden müssen, versagen herkömmliche Verfahren der Nassgranulierung oft. Die intensive Fluidisierung, der Zusatz flüssiger Bindemittel und die langen thermischen Trocknungszyklen bei hohen Temperaturen können leicht zu chemischem Abbau, feuchtigkeitsinduzierter Hydrolyse oder thermischer Zersetzung wertvoller Wirkstoffe führen.

Um diese Risiken zu umgehen, setzen Betriebsleiter und Formulierungswissenschaftler auf Trockenkonpaktierung. Die Durchführung dieses Prozesses auf Standard- oder schlecht konstruierten Maschinen führt jedoch zu einer anderen Reihe von Produktionsproblemen. Ein minderwertiger oder nicht optimierter Trockengranulator hat oft Schwierigkeiten mit einer ungleichmäßigen Kraftverteilung über die Walzenfläche. Beim Verarbeiten von nicht frei fließenden Pulvern führt diese strukturelle Instabilität zu ungleichmäßig verdichteten Bändern. Teile des Materials passieren den Walzenspalt unkomprimiert, während andere Bereiche zu stark verdichtet werden und unbrauchbare, glasartige Flakes bilden.

Während der nachgelagerten Mahlphase zerfallen diese schlecht geformten Bänder ungleichmäßig und erzeugen einen unakzeptabel hohen Anteil an nicht verdichtetem Feinpulver oder "Feinanteilen". In typischen Anlagen bedeutet ein hoher Feinanteil, dass bis zu 30 % bis 40 % des Materials kontinuierlich zurück in den Zuführtrichter recycelt werden müssen. Dieser dauerhafte Recyclingkreislauf reduziert die tatsächliche Gesamtanlageneffektivität (OEE) erheblich, verursacht eine ungleichmäßige Granulatgrößenverteilung und kann zu einer Überverarbeitung führen, die das Freisetzungsverhalten der endgültigen Darreichungsform verändert.

Die endgültige Lösung für diese sekundären Feststoff-Engpässe erfordert eine Prozessplattform, die auf mechanischer Wiederholbarkeit, präziser Materialzufuhr und effizienter thermischer Kontrolle basiert. Die Rich Packing ZKG Smart Series stellt einen bedeutenden Fortschritt in der Trockenkonpaktierungstechnologie dar. Auf einem innovativen, nicht-hydraulischen Hochdrehmoment-Mechanikdesign aufgebaut, liefert dieses kompakte System die strukturelle Stabilität, die erforderlich ist, um Pulverfeinanteile zu eliminieren, komplexe Fließdynamiken zu bewältigen und empfindliche Formulierungen während kontinuierlicher Produktionskampagnen zu schützen.

Entkopplung des ZKG-Walzenkompaktierungsprozesses: Mechanische Architektur & Arbeitsablauf

Um eine gleichbleibende Partikeldichte von Schicht zu Schicht sicherzustellen, muss eine Anlage über das äußere Maschinengehäuse hinausblicken und die synchronisierten Teilsysteme betrachten, die den Lebenszyklus des Materials steuern. Ein generischer, kostengünstiger Walzenkompaktor basiert oft auf einfachen Schwerkraftzuführungen und einfachen Kettenantrieben, die keine gleichmäßige Materialdichte gewährleisten. Der Rich Packing ZKG Trockengranulator löst dieses Problem, indem er die Kompaktierungssequenz in drei klar definierte, elektronisch gesteuerte Verarbeitungszonen unterteilt:TrockengranulatorAdresse dieses Problems, indem der Kompaktierungsprozess in drei klar definierte, elektronisch gesteuerte Verarbeitungszonen unterteilt wird:

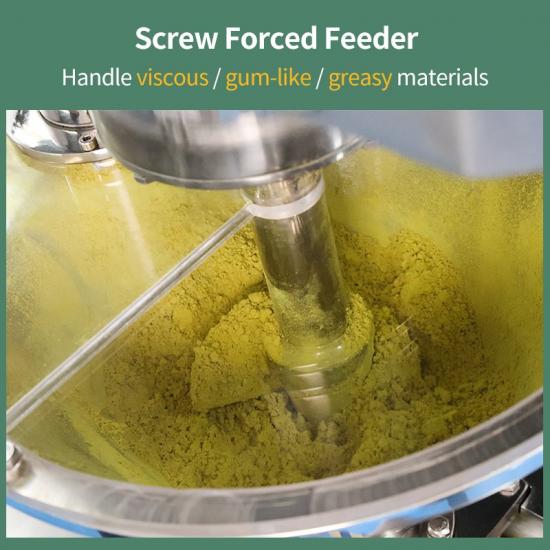

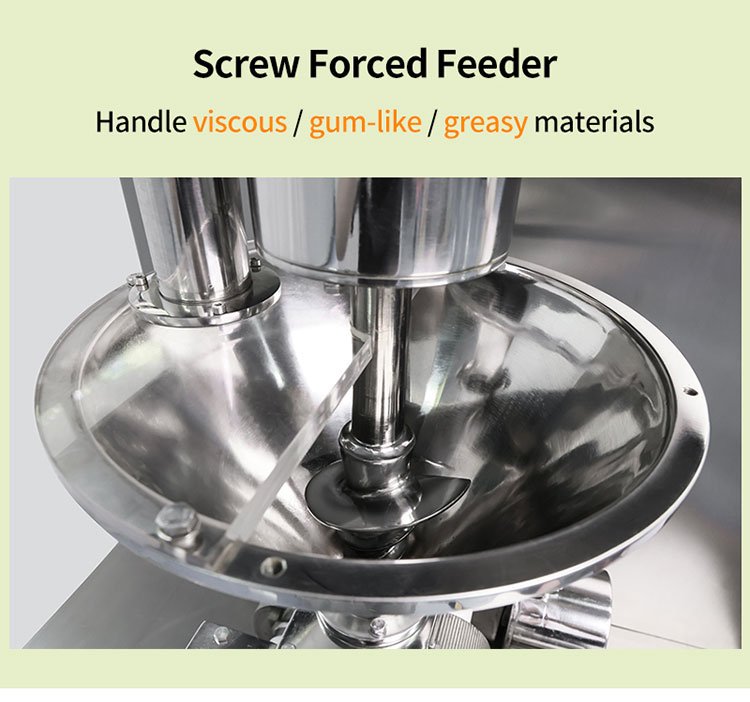

1. Dual-Schnecken-Volumetrische Entlüftungs- und Zuführphase

Der Prozess beginnt am Produkthopper, wo rohe, unverdichtete Pulvermischungen zugeführt werden. Leichtdichte pharmazeutische Pulver enthalten naturgemäß eine hohe Menge an eingeschlossener Luft zwischen den einzelnen Partikeln. Wenn diese Luft nicht entfernt wird, bevor das Material die Kompressionszone erreicht, entweicht sie beim Zusammendrücken durch die Walzen explosionsartig und verursacht Bandrisse, Hohlstellen und eine hohe Bildung von Feinanteilen.

Um dies zu lösen, integriert unser ZKG-System eine fortschrittliche Doppelschnecken-Zuführeinheit mit variabler Einstellung von 0 bis 24 U/min. Die vertikale Vorverdichtungs-Schnecke drückt das Pulver mechanisch nach unten, während eingeschlossene Luft nach oben aus dem Trichter entweichen kann. Diese volumetrische Entlüftungsphase stellt sicher, dass eine gleichmäßige, dichte und homogene Pulvermasse kontinuierlich in den Kompaktionsbereich gefördert wird, exakt abgestimmt auf die Geschwindigkeit der Walzen.

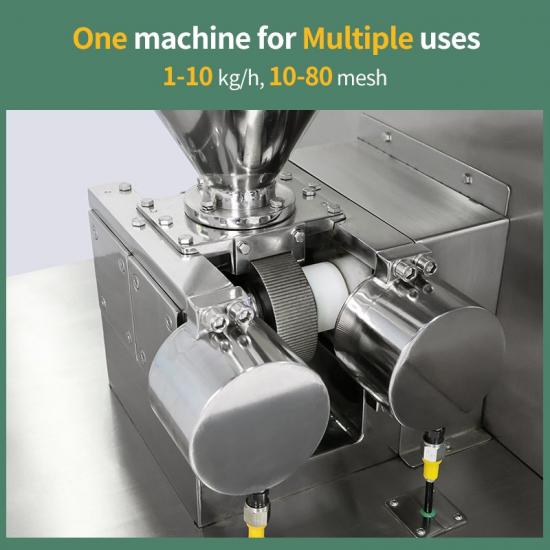

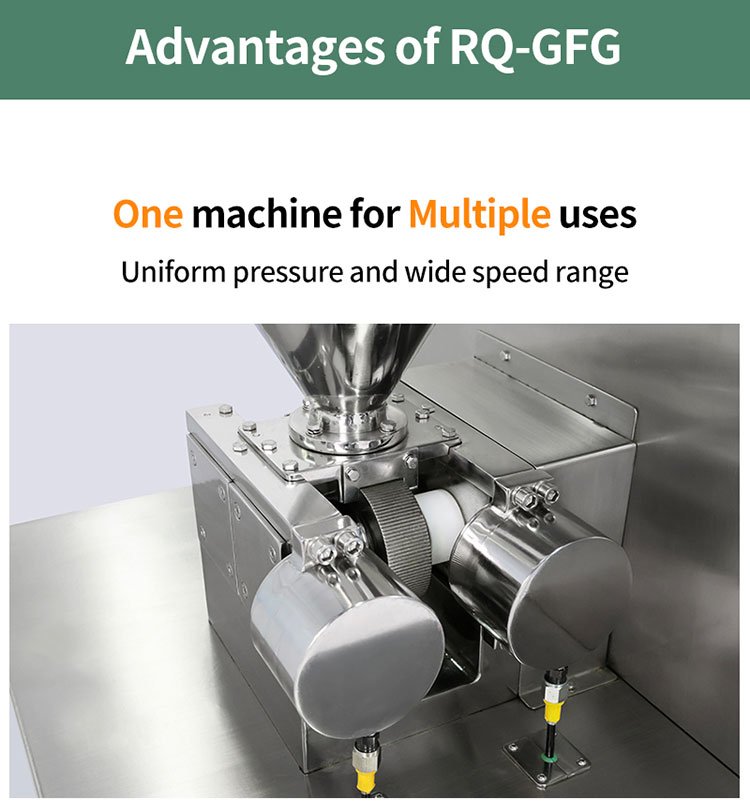

2. Reine mechanische Walzenkompaktierungsphase

Sobald das entlüftete Material die Zuführschnecken verlässt, wird es direkt in die kontinuierliche Kompressionszone gezogen. Dieser kritische Bereich besteht aus zwei gegenläufig rotierenden, präzisionsgefertigten Walzen. Angetrieben durch ein hochbelastbares mechanisches Getriebesystem, das von 0 bis 20 U/min einstellbar ist, erzeugen die Walzen eine kontinuierliche Hochdrehmomentkraft von 6-8T.

Durch den Verzicht auf herkömmliche hydraulische Ölsysteme eliminiert diese intelligente mechanische Architektur vollständig das Risiko einer Mikro-Ölleckage im cGMP-Reinraum. Das System übt eine massive, kontinuierliche mechanische Kraft aus, um die losen Pulverpartikel zu verformen und sie zu einem festen, gleichmäßigen Band mit konsistenter Dicke und Dichte über die gesamte Breite zu verfestigen.

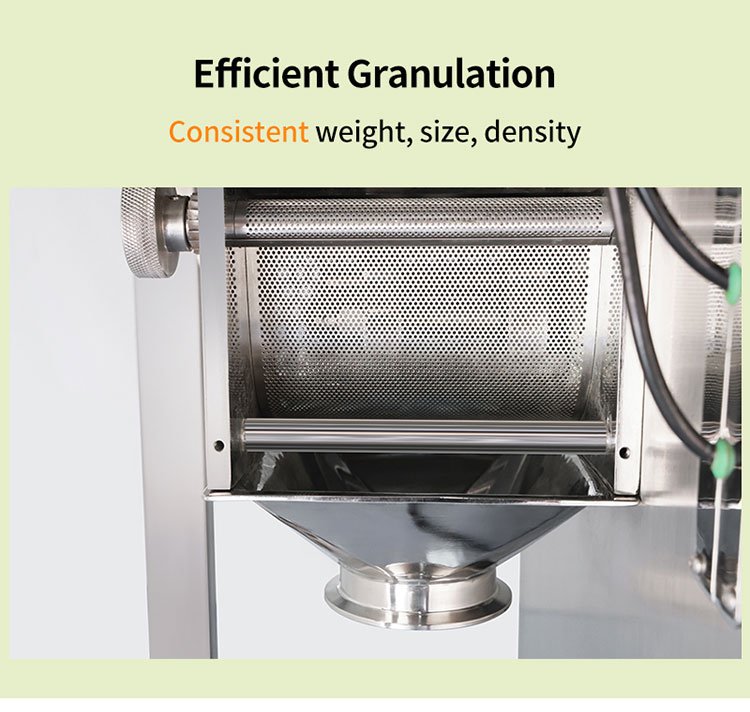

3. Zweistufige Granulatgrößen- und Mahlphase

Nach dem Austritt aus den Walzen wird das feste Band in die kontinuierliche mechanische Granuliereinheit geleitet. Anstatt Hochgeschwindigkeits-Schlagmesser zu verwenden, die das Material zerschlagen und übermäßigen Staub erzeugen, verwendet die ZKG-Linie einen schonenden, langsamen zweistufigen Größenreduktionsmechanismus. Das feste Band wird zunächst durch einen Grobbrecher in kleinere Flakes zerlegt und anschließend sanft durch ein hochwertiges Edelstahlsieb geführt.

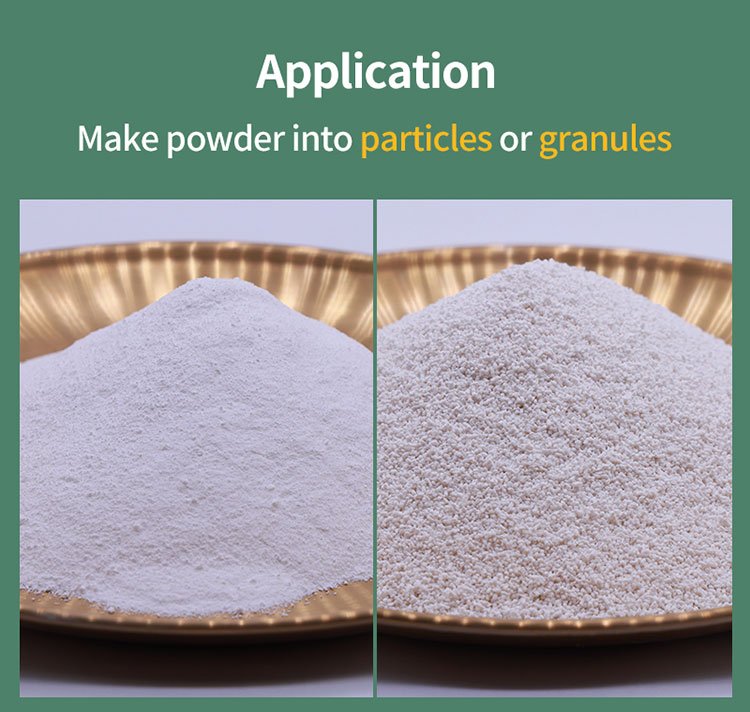

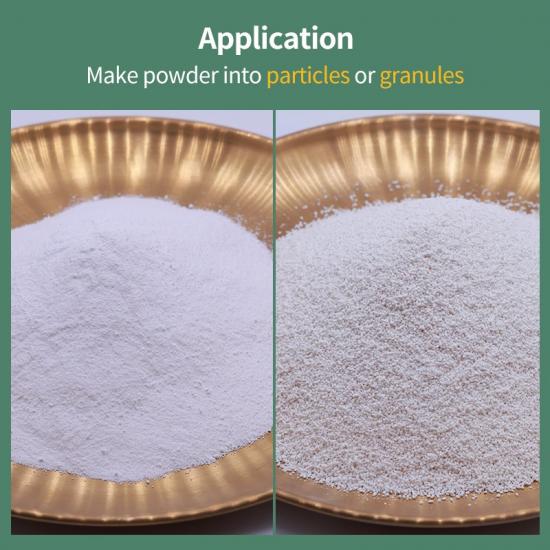

Durch den Einsatz variabler Rotorgeschwindigkeiten und austauschbarer Siebe erreicht das System eine hochpräzise, gleichmäßige Granulatgrößenverteilung, einstellbar von 10 mesh bis 80 mesh (10-80目)Das fertige Granulat wird in einen sauberen Behälter entladen und zeigt hervorragende Fließeigenschaften sowie eine optimale Schüttdichte für nachgelagerte Prozesse.

6 architektonische Upgrades der ZKG-Trockengranulator-Serie

Die überlegene Ausbeute und Prozesskonstanz der ZKG Trockengranulator Serie werden durch gezielte mechanische Verbesserungen, fortschrittliche Metallurgie und strikte Einhaltung hygienischer Designstandards erreicht.TrockengranulatorSerie werden durch gezielte mechanische Upgrades, fortschrittliche Metallurgie und strikte Einhaltung hygienischer Designstandards erreicht. Nachfolgend eine technische Analyse der 6 Kernverbesserungen jeder Rich Packing kontinuierlichen Granulationsplattform.

1. 6-8T konstantes mechanisches Druckkontrollsystem

Die Aufrechterhaltung einer identischen Feststoffdichte über die gesamte Bandbreite erfordert ein extrem steifes Kraftsystem, das jegliche mechanische Verformung oder Vibration eliminiert.

●Die mechanische Lösung: Die ZKG-Plattform verfügt über ein hochbelastbares mechanisches Kraftübertragungssystem, das eine kontinuierliche mechanische Kraft von 6-8T erzeugt.

●Der technische Vorteil: Durch den Verzicht auf hydraulische Leitungen und Aktuatoren eliminiert das System Druckschwankungen durch Temperaturdrift des Öls. Die mechanische Kraftübertragung sorgt für eine gleichmäßige, unveränderliche Kraft über die Φ100 × 35 mm Walzen und gewährleistet eine perfekt konsistente Banddichte. Dieses Design bietet absolute Prozessstabilität und eliminiert gleichzeitig das Risiko einer hydraulischen Kontamination im cGMP-Arbeitsbereich.

2. Zweikanal-Walzenkühlsystem (unter 20°C gehalten)

Kontinuierliche Hochdruckkompaktierung erzeugt naturgemäß starke Reibungswärme, die die Walzenoberfläche schnell erhitzen und empfindliche Stoffe zum Verkleben, Verglasen oder thermischen Abbau bringen kann.

●Die mechanische Lösung: Jede ZKG-Maschine integriert ein unabhängiges Walzenkühlsystem für Trockengranulatorendirekt in den inneren Kern der Kompressionswalzen integriert.

●Der technische Vorteil:Gekühltes Wasser wird kontinuierlich durch doppelte interne Kanäle zirkuliert, um die Oberflächentemperatur der Walzen strikt unter 20°Czu halten. Diese schnelle Wärmeableitung verhindert, dass temperaturempfindliche Materialien (wie Vitamin C, Enzyme oder flüchtige botanische Extrakte) schmelzen oder an der Stahloberfläche haften, und gewährleistet unterbrechungsfreie Produktionsläufe.

3. Optimiertes zweistufiges Mahlsystem für eine 10–80-Mesh-Ausgabe

Standardmäßige einstufige Hochgeschwindigkeitsmühlen zerkleinern verdichtetes Material oft aggressiv, zerbrechen die gebildeten Bänder und erzeugen einen hohen Anteil an Feinstaub.

●Die mechanische Lösung:Die ZKG-Serie integriert einen spezialisierten, langsamen zweistufigen Zerkleinerungsmechanismus, der das Material mit äußerster Sorgfalt verarbeitet.

●Der technische Vorteil:Das System zerbricht das Band zunächst in gleichmäßige Flocken und führt diese anschließend schonend durch ein optimiertes Sieb, wodurch der Feinanteil strikt unter 10 %gehalten wird. Diese präzise Kontrolle liefert eine konsistente Korngrößenverteilung von 10–80 Meshund reduziert den Bedarf an Materialrückführung erheblich, wodurch die maximale Einzeldurchlauf-Ausbeute gewährleistet wird.

4. Konsolgelagertes Walzendesign für werkzeuglose Demontage in 10 Minuten

In Produktionsanlagen mit hoher Produktvielfalt kann es die Rentabilität erheblich beeinträchtigen, wenn wertvolle Produktionszeit durch das Zerlegen und Reinigen eines komplexen Systems zwischen Produktchargen verloren geht.

●Die mechanische Lösung:Rich Packing verwendet eine innovative konsolgelagerte Walzenkonfiguration, bei der die Hauptwellenlager sicher an einer starren hinteren Strukturwand verankert sind.

●Der technische Vorteil:Dieses offene Frontdesign ermöglicht einen vollständig zugänglichen Zugang zu den Kompressionswalzen und Sieben. Ein einzelner Techniker kann die gesamte Verarbeitungseinheit innerhalb von 10 bis 15 Minutenohne schwere oder spezielle Werkzeuge zur Reinigung demontieren und so die Stillstandszeiten bei Produktwechseln minimieren.

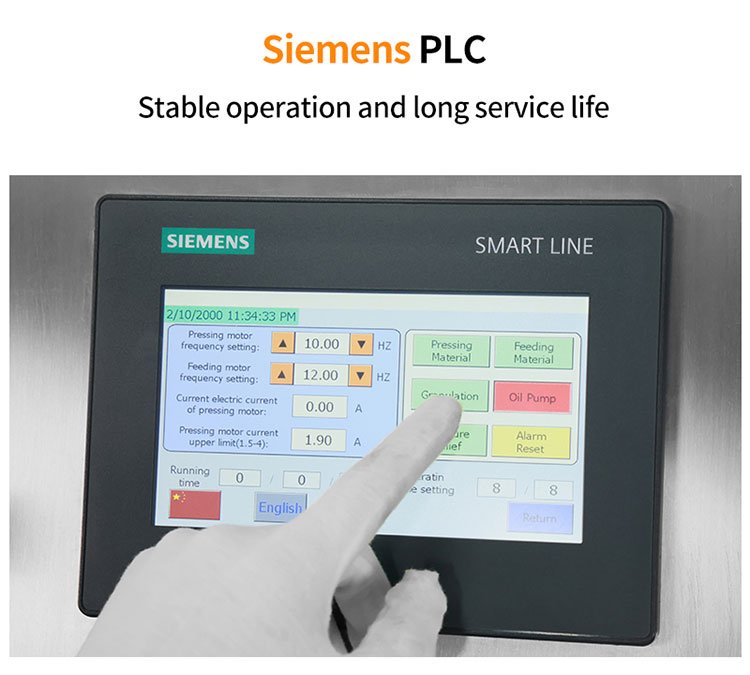

Hocheffizienter 3-kW-Motor mit digitaler PLC-Parameterprotokollierung

Moderne Anlagen erfordern energieeffiziente Industriemaschinen, die eine vollständige Datenrückverfolgbarkeit zur Einhaltung strenger regulatorischer Vorgaben unterstützen.

●Die mechanische Lösung: Die gesamte ZKG-Linie wird von einem drehmomentstarken, energieeffizienten 3kW Motor angetrieben, der mit einem industriellen Omron- oder Siemens-PLC-System verbunden ist.3kW Motor, verbunden mit einem industriellen Omron- oder Siemens-PLC-System.

●Der technische Nutzen: Der 3kW-Antrieb bietet eine beeindruckende Energieeffizienz und liefert gleichzeitig bis zu 8T Verdichtungskraft. Die integrierte Touchscreen-HMI erfasst und protokolliert kritische Prozessparameter—wie Zuführgeschwindigkeiten (0–24 r.p.m.), Walzengeschwindigkeiten (0–20 r.p.m.) und Betriebsdrücke—in Echtzeit und erfüllt vollständig die Anforderungen der FDA 21 CFR Part 11 Datenintegritätsstandards.

6. Vollständige SUS316L Materialisolierung & kompaktes cGMP-Layout

Die Integration von Hochkapazitäts-Verarbeitungsanlagen in enge, bestehende Reinraumlayouts kann äußerst schwierig sein, wenn die Maschinen über ein überdimensioniertes oder unhygienisches Gestell verfügen.

●Die mechanische Lösung: Das ZKG-System verfügt über ein hochkompaktes Layout mit Abmessungen von nur 1000 × 800 × 1650 mm mit einem Leergewicht von 350KG.

●Der technische Nutzen:Alle produktberührenden Komponenten des ZKG-Pharma-Granulators werden aus hochwertigem SUS316L EdelstahlDie kompakte Bauweise verwendet eine interne Isolationswand, um die mechanischen Antriebselemente vollständig vom hygienischen Reinraumbereich zu trennen, wodurch versteckte Reinigungs-Totzonen eliminiert werden und die mühelose Einhaltung strenger internationaler pharmazeutischer Validierungsstandards gewährleistet wird.

Technische Spezifikationsmatrix: Leistungsdaten der ZKG-Serie

Zur Unterstützung von Validierungsingenieuren und kommerziellen Beschaffungsteams bei der Gerätebewertung präsentiert die folgende technische Matrix die exakten mechanischen Parameter unserer smarten kompakten Linie:

Optimieren Sie Ihre Produktion fester Darreichungsformen

Die Rich Packing ZKG Trockengranulator Serie bietet eine effiziente, hochzuverlässige Lösung für die Verarbeitung anspruchsvoller fester Darreichungsformulierungen. Durch die Kombination eines fortschrittlichen Balkonlayouts aus Edelstahl SUS316L mit einem 6-8T nicht-hydraulischen mechanischen Schubkraft-Steuerungssystem, einem integrierten Zwei-Kanal-Rollen-Kühlsystem und einem schonenden zweistufigen Niedriggeschwindigkeits-Mahlsieb eliminiert diese kompakte Plattform die typischen Probleme von Materialverfärbung, thermischer Zersetzung und übermäßiger Staubentwicklung.

Technische FAQ für Beschaffungsteams im Reinraum

Q1: Warum sollte man für pharmazeutische Anwendungen einen Trockengranulator statt Nassgranulationsanlagen wählen?

A: Die Trockengranulation eliminiert vollständig die Notwendigkeit von flüssigen Bindemitteln und Trocknungsphasen. Sie ist die erste Wahl für feuchtigkeitsempfindliche und hitzeempfindliche Wirkstoffe (APIs), reduziert die Kosten für Hilfsstoffe und spart Energie im Reinraum.

Q2: Wie steuert der Walzenkompaktor den maximalen Druck ohne herkömmliche Hydraulikölsysteme?

A: Unsere ZKG-Serie integriert ein lineares Kraftregelsystem, das eine kontinuierliche, hochdrehmomentige Schubkraft von 6-8T liefert. Dieses Design sorgt für absolute Druckstabilität über die Walzen hinweg und eliminiert jedes Risiko einer Ölkontamination in cGMP-Arbeitsbereichen.

Q3: Wie stellt das System eine stabile Granulatgrößenverteilung im Bereich von 10-80 Mesh sicher?

A: Durch die Abstimmung einer synchronisierten Förderschnecke (0-24 U/min) mit variablen Walzengeschwindigkeiten (0-20 U/min) bildet die Maschine stabile Bänder. Diese werden anschließend durch ein optimiertes zweistufiges mechanisches Mahlsieb verarbeitet, wodurch der Feinpulveranteil strikt unter 10% gehalten wird.

Q4: Kann der ZKG-Walzenkompaktor klebrige oder niedrig schmelzende pflanzliche Kräuterpulver verarbeiten?

A: Ja. Der ZKG-Trockengranulator verfügt über ein integriertes Zwei-Kanal-Wasserkühlsystem in den Walzen. Dieses System hält die Oberflächentemperaturen unter 20°C, wodurch verhindert wird, dass klebrige Extrakte schmelzen, verglasen oder an den Walzenoberflächen haften bleiben.

Q5: Wie groß ist der benötigte Platzbedarf und das Reinigungsprofil für diesen 350KG kompakten Granulator?

A: Die Maschine verfügt über eine kompakte Stellfläche von 1000 × 800 × 1650 mm und lässt sich somit leicht in enge Reinräume integrieren. Ihr fortschrittliches auskragendes Walzendesign ermöglicht es einem einzelnen Bediener, eine vollständige Reinigung in nur 10 Minuten ohne Spezialwerkzeuge durchzuführen.
