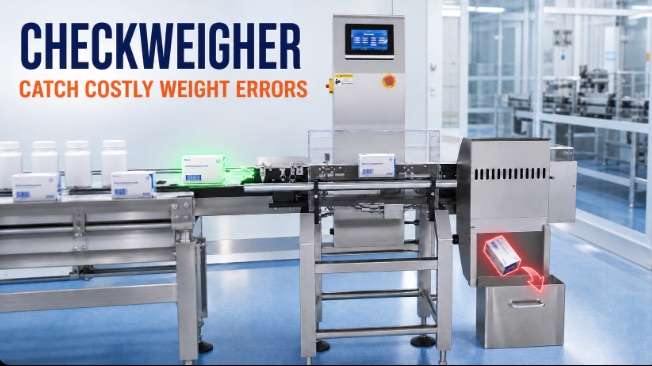

Was ist eine Kontrollwaage? Wie sie kostspielige Gewichtsfehler an pharmazeutischen Verpackungslinien erkennt

Eine versiegelte Medikamentenflasche kann vollständig aussehen und dennoch zu wenig Inhalt enthalten. Eine fertige Faltschachtel kann eine Packungsbeilage oder Blisterkarte vermissen lassen, während ein Sachet weniger Produkt enthalten kann als vorgesehen. Bei Produktionsgeschwindigkeit sind diese Fehler durch alleinige Sichtprüfungen schwer zu finden und können zu Nacharbeit, Beschwerden und Chargenuntersuchungen führen.

Eine Kontrollwaage hilft, solche Probleme zu erkennen, indem sie jede Packung wiegt, während diese durch die Linie läuft. Sie vergleicht das gemessene Gewicht mit voreingestellten Grenzwerten und entfernt Packungen, die außerhalb des akzeptierten Bereichs liegen. Auf pharmazeutischen Verpackungslinien kann die Prüfung nach dem Zählen, Befüllen, Versiegeln oder Kartonieren erfolgen, je nachdem, was geprüft werden muss.

Die Maschine erkennt Gewichtsabweichungen, nicht deren genaue Ursache. Sie kann nur dann auf eine fehlende Komponente hinweisen, wenn der Unterschied groß genug ist, um zuverlässig gemessen zu werden. Aus diesem Grund arbeitet die Kontrollverwiegung neben Zähl-, Bildverarbeitungs- und Metalldetektionssystemen, anstatt diese zu ersetzen.

Was ist eine Kontrollwaage in der pharmazeutischen Verpackung?

Eine Kontrollwaage ist ein automatisches Gewichtskontrollsystem, das in eine Produktions- oder Verpackungslinie integriert ist. Im Gegensatz zu einer statischen Waage, bei der ein Bediener ein Produkt anhalten und wiegen muss, misst eine Inline-Kontrollwaage einzelne Packungen, während sie sich bewegen. Anschließend klassifiziert sie jedes Ergebnis als akzeptabel, untergewichtig oder übergewichtig.

Die grundlegende Prüfsequenz ist einfach:

Produktabstand → dynamisches Wiegen → Signalverarbeitung → Toleranzvergleich → Annahme oder Ausschleusung

Ein typisches System verfügt über ein Zuführförderband, das Produkte vereinzelt und stabilisiert, ein auf einer Wägezelle montiertes Wiegeförderband, eine Steuerung zur Auswertung des Signals und eine Ausschleuseinrichtung. Wenn eine Packung den zugelassenen oberen oder unteren Grenzwert überschreitet, entfernt der Ausschleusmechanismus sie aus dem Produktionsfluss.

Das System misst das Gesamtgewicht der Packung an seinem Installationspunkt. Eine Flaschenmessung kann Behälter, Arzneimittel und Verschluss umfassen, während eine Kartonmessung zusätzlich Blisterkarten und eine Packungsbeilage enthalten kann. Wenn eine fehlende oder zusätzliche Komponente einen messbaren Unterschied erzeugt, kann die Packung ausgeschleust werden. Die Maschine zählt jedoch keine Tabletten direkt und erkennt nicht, welche Komponente die Abweichung verursacht hat.

Der beste Installationspunkt hängt daher vom Prüfziel ab. Eine Einheit nach dem Befüllen oder Zählen kann Fehler frühzeitig erkennen, während eine nach dem Kartonieren installierte Einheit die Vollständigkeit der fertigen Packung prüfen kann. In beiden Fällen ist ihre Hauptfunktion gleich: eine kontinuierliche Gewichtskontrolle durchzuführen und Packungen außerhalb des Bereichs daran zu hindern, weiter durch die Linie zu laufen.

Wie funktioniert eine Kontrollwaage?

Eine dynamische Kontrollwaage muss während der kurzen Zeit, in der eine Packung das Wiegeförderband überquert, einen stabilen Gewichtswert erfassen. Genaue Ergebnisse hängen daher sowohl von der kontrollierten Produktbewegung als auch vom Wiegesensor ab.

1. Produktabstand und Bewegung steuern

Das Zuführförderband erzeugt einen gleichmäßigen Abstand zwischen den Packungen, sodass sich jeweils nur ein Produkt im Wiegebereich befindet. Führungsschienen oder Seitenbänder helfen dabei, hohe Flaschen und schmale Kartons aufrecht zu halten. Wenn sich zwei Packungen überlappen, berühren oder beim Einlaufen auf das Wiegeband springen, entspricht das Ergebnis keiner der beiden Packungen korrekt.

2. Gewicht erfassen und auswerten

Während sich die Packung über das Wiegeförderband bewegt, wandelt die Wägezelle die ausgeübte Kraft in ein elektrisches Signal um. Die Steuerung filtert das Signal, berechnet das Gewicht und vergleicht es mit den unteren und oberen Grenzwerten, die im Produktrezept gespeichert sind.

Eine Packung innerhalb des akzeptierten Fensters läuft weiter nachgelagert. Eine unterhalb des unteren Grenzwerts wird als untergewichtig eingestuft, während eine oberhalb des oberen Grenzwerts als übergewichtig klassifiziert wird. Die angezeigte Waagenauflösung allein beweist nicht, dass die Maschine einen bestimmten Fehler bei Produktionsgeschwindigkeit erkennen kann. Die Wiederholbarkeit mit der tatsächlichen Packung, der Fördergeschwindigkeit und der Fabrikumgebung ist wichtiger.

3. Ergebnis ausschleusen und aufzeichnen

Ein zuverlässiges Ausschleussystem einer Kontrollwaage verfolgt die fehlerhafte Packung bis zur Ausschleusposition und aktiviert einen Luftstoß, Schieber, Umlenker, Abwurfmechanismus oder eine andere für die Packung geeignete Vorrichtung. Ein stabiler Karton kann eine andere Ausschleusaktion tolerieren als eine instabile Flasche oder ein leichtes Sachet.

Für kontrollierte pharmazeutische Produktion kann der Ausschleusprozess auch einen Bestätigungssensor und einen abschließbaren Sammelbehälter umfassen. Diese Funktionen helfen nachzuweisen, dass die richtige Packung entfernt wurde, und verhindern, dass ausgeschleuste Produkte in den akzeptierten Fluss zurückkehren. Je nach Systemkonfiguration können Produktionsaufzeichnungen akzeptierte und abgelehnte Mengen, Durchschnittsgewicht und Gewichtstrends für jede Charge enthalten.

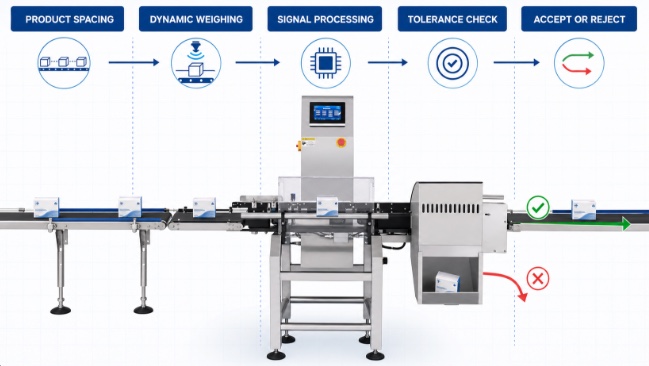

Funktionsprinzip einer Kontrollwaage von der Produktvereinzelung bis zur automatischen Ausschleusung

Welche Gewichtsfehler kann eine Kontrollwaage erkennen?

Eine Kontrollwaage kann einen Fehler nur erkennen, wenn dieser das gemessene Packungsgewicht ausreichend verändert, um einen validierten Grenzwert zu überschreiten. Die praktische Erkennungsfähigkeit variiert daher je nach Produkt, Verpackungsmaterialien, Linienposition und normaler Gewichtsschwankung.

Abfüll- und Zähllinien für Flaschen

Nach einerTabletten- und Kapselzählmaschinekann eine Kontrollwaage Flaschen erkennen, die messbar leichter oder schwerer als erwartet sind. Ein niedriger Wert kann durch fehlende Tabletten, Kapseln oder Produkt entstehen, während ein hoher Wert auf Überfüllung oder eine zusätzliche Komponente hinweisen kann.

Das Ergebnis ist weiterhin eine Entscheidung anhand des Gesamtgewichts und keine zweite Zählung. Schwankungen bei der leeren Flasche, dem Verschluss, dem Etikett und den einzelnen Dosiseinheiten können mit dem Gewicht einer fehlenden Tablette überlappen. Musterflaschen, die den kleinsten erforderlichen Fehler darstellen, sollten daher bei normaler Liniengeschwindigkeit getestet werden, bevor die Erkennungsbehauptung akzeptiert wird.

Blister-, Karton- und Sachetlinien

Auf Blisterverpackungslinien kann die Gewichtskontrolle an einer einzelnen Blisterkarte oder nach dem Kartonieren durchgeführt werden. Eine frühere Prüfung kann verschwendete Kartons und Packungsbeilagen reduzieren, während die Prüfung des fertigen Kartons eine umfassendere Bewertung der Endverpackung ermöglicht. Ein leichter Karton kann auf eine fehlende Blisterkarte oder Packungsbeilage hinweisen, wenn dieser Unterschied die normale Packungsschwankung überschreitet.

Bei Sachets und Stickpacks kann die Kontrollverwiegung messbare Unterfüllungen und Überfüllungen erkennen. Sie kann auch helfen, ein fehlendes Sachet in einem Mehrfachpack zu finden. Instabile oder flexible Packungen benötigen eine kontrollierte Übergabe auf das Wiegeband, da Falten, eingeschlossene Luft und uneinheitliche Ausrichtung die Wiederholbarkeit verringern können.

Was eine Kontrollwaage nicht bestätigen kann

Das Gewicht allein kann keine Produktidentität, Druckqualität, Siegelintegrität, Tablettenfarbe oder die Art einer fehlenden Komponente bestätigen. Es kann auch keine Metallverunreinigung erkennen. Diese Aufgaben erfordern andere Kontrollen, wie ein Bildverarbeitungssystem, eine Dichtheitsprüfung, eine Codeprüfung oder einenpharmazeutischen Metalldetektor. Ein starker Prüfplan ordnet jedes Risiko der Technologie zu, die es tatsächlich messen kann.

Wie man eine pharmazeutische Kontrollwaage auswählt und integriert

Die Auswahl sollte mit dem zu erkennenden Fehler beginnen, nicht mit der höchsten beworbenen Geschwindigkeit oder der kleinsten angezeigten Gewichtsstufe. Die Maschine muss außerdem mit den anderen Prüf- und Verpackungsgeräten in ihrer Umgebung funktionieren.

Kontrollwaage im Vergleich zu anderen Prüfsystemen

Diese Systeme ergänzen sich. Beispielsweise kontrolliert die Zählmaschine, wie viele Tabletten in eine Flasche gelangen, die Gewichtskontrolle prüft das daraus resultierende Gesamtgewicht, und die Sicht- oder Metallprüfung behandelt Risiken, die durch das Gewicht nicht erkannt werden können.

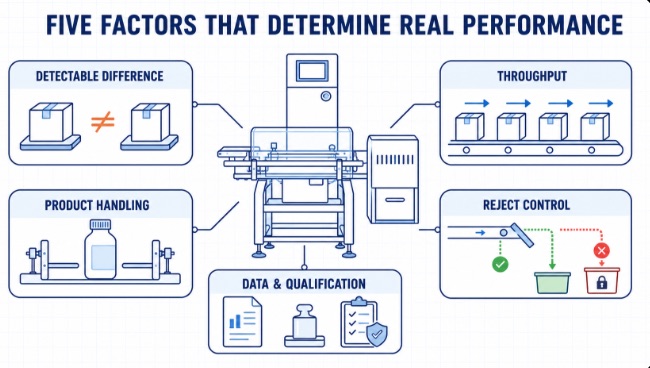

Fünf Faktoren, die die tatsächliche Leistung bestimmen

1. Erkennbare Gewichtsdifferenz:Definieren Sie den kleinsten Fehler, der gefunden werden muss. Messen Sie die normale Schwankung des Produkts, des Behälters, des Verschlusses, der Packungsbeilage und anderer Komponenten, bevor Sie das Akzeptanzfenster festlegen.

2. Durchsatz und Produktabstand:Bestätigen Sie die erforderlichen Verpackungen pro Minute und den verfügbaren Abstand zwischen den Produkten. Höhere Geschwindigkeit lässt weniger Zeit, um jede Verpackung zu stabilisieren und zu wiegen.

3. Verpackungshandhabung und Umgebung:Berücksichtigen Sie die Stabilität von Flaschen, das Verhalten flexibler Verpackungen, Förderbandübergänge, Bodenvibrationen und Luftbewegungen. Diese Faktoren können wichtiger sein als die nominelle Auflösung der Wägezelle.

4. Ausschleussteuerung:Passen Sie die Ausschleuseinrichtung an die Verpackung an und definieren Sie anschließend die Ausschleusebestätigung, den Zugang zum Behälter, Alarmbedingungen und die Reaktion bei Verlust von Druckluft oder einem vollen Ausschleusbehälter.

5. Daten und Qualifizierung:Legen Sie den Zugriff auf Rezepte, Chargenberichte, Kalibrieraufzeichnungen, Sicherungen, Audit-Trails und die Kommunikation mit den Liniensteuerungen gemäß dem Qualitätssystem des Standorts fest.

Für die US-Arzneimittelherstellung verlangt 21 CFR 211.68, dass automatisierte Geräte, die bei der Arzneimittelverpackung eingesetzt werden, routinemäßig gemäß einem schriftlichen Programm kalibriert, inspiziert oder geprüft werden und dass Aufzeichnungen geführt werden. Die praktische Erkenntnis ist, dass das System zusammen mit seiner Prüfmethode, Dokumentation und den routinemäßigen Leistungsprüfungen ausgewählt werden sollte – nicht als isolierte Förderbandwaage.

Rich Packing kann eine Hochpräzisions-Kontrollwaage als eigenständige Prüfstation konfigurieren oder in eine umfassendere pharmazeutische Verpackungslinie integrieren. Das Liniendesign sollte auf tatsächlichen Verpackungsmustern, dem erforderlichen Durchsatz, Prüfgrenzen und der vorgesehenen Ausschleuselogik basieren.

Fazit

Eine Kontrollwaage wandelt das Verpackungsgewicht bei Produktionsgeschwindigkeit in eine automatische Annahme- oder Ablehnungsentscheidung um. Ihr Wert liegt darin, messbare Abweichungen zuverlässig zu erkennen, fehlerhafte Verpackungen zu entfernen und Aufzeichnungen zu erstellen, die die Prozesskontrolle unterstützen.

Die Maschine ist nur dann wirksam, wenn ihre Grenzen zur tatsächlichen Verpackungsschwankung passen und ihre Position dem zu prüfenden Fehler entspricht. Zusammen mit Zählung, Sichtprüfung, Metalldetektion und dokumentierten Leistungsprüfungen wird die Kontrollverwiegung zu einem gezielten Qualitätsschritt statt zu einem unbegründeten Versprechen, dass eine einzelne Maschine jedes Risiko prüfen kann.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einer Kontrollwaage und einer herkömmlichen Waage?

Eine herkömmliche Waage wiegt normalerweise ein stationäres Produkt und ist darauf angewiesen, dass ein Bediener es auflegt, den Wert abliest und es entfernt. Eine Inline-Kontrollwaage wiegt Produkte in Bewegung, vergleicht jedes Ergebnis mit voreingestellten Grenzwerten und kann eine Verpackung außerhalb des zulässigen Bereichs automatisch aussortieren, ohne die normale Produktion zu stoppen.

Kann eine Kontrollwaage eine fehlende Tablette in einer Flasche erkennen?

Nur wenn die fehlende Tablette eine Gewichtsdifferenz verursacht, die größer ist als die kombinierte Schwankung der Tabletten, der Flasche, des Verschlusses und des Wiegeprozesses. Die richtige Methode besteht darin, Testmuster bei normaler Produktionsgeschwindigkeit durchzuführen und eine wiederholbare Erkennung zu bestätigen, bevor man sich auf eine Aussortiergrenze für eine einzelne Tablette verlässt.

Wo sollte eine Kontrollwaage installiert werden?

Installieren Sie sie dort, wo der Zieldefekt erstmals messbar wird. Nach dem Zählen oder Befüllen kann sie Fehler aussortieren, bevor weiteres Verpackungsmaterial verwendet wird. Nach dem Verschließen oder Kartonieren kann sie eine vollständigere Verpackung bewerten. Einige Linien verwenden mehr als einen Prüfpunkt für unterschiedliche Risiken.

Wie genau sollte eine pharmazeutische Kontrollwaage sein?

Es gibt keinen universellen Genauigkeitswert. Das System muss akzeptable Verpackungen zuverlässig von dem kleinsten definierten Fehler bei der erforderlichen Liniengeschwindigkeit unterscheiden. Produktstabilität, Schwankungen des Taragewichts, Umgebungsbedingungen und Wiederholbarkeit sollten alle in die Leistungsbewertung einbezogen werden.

Benötigt jede pharmazeutische Verpackungslinie eine Kontrollwaage?

Nicht immer. Die Entscheidung sollte auf einer Risikoanalyse von Produkt und Prozess basieren. Eine Kontrollwaage ist besonders wertvoll, wenn das Verpackungsgewicht eine zuverlässige Möglichkeit bietet, Unterfüllung, Überfüllung oder fehlende Komponenten zu erkennen, und wenn eine kontinuierliche Prüfung eine bessere Kontrolle als eine reine Stichprobenprüfung ermöglicht.

Referenzen

1. OIML R 51-1: Automatische Kontrollwaagen, Teil 1 — Metrologische und technische Anforderungen — Prüfungen. Internationale Organisation für das gesetzliche Messwesen.

https://www.oiml.org/en/files/pdf_r/r051-1-e06.pdf/@@download/file/R051-1-e06.pdf

2. NIST Handbook 44—2026: Spezifikationen, Toleranzen und andere technische Anforderungen für Wäge- und Messgeräte. National Institute of Standards and Technology.

https://doi.org/10.6028/NIST.HB.44-2026
