Was ist eine Kartoniermaschine: Ein umfassender Leitfaden für pharmazeutische Verpackung

1. Einleitung

Die pharmazeutische Industrie hat weltweit stets strenge Produktions- und Verpackungsstandards eingehalten, da die Verpackungsqualität direkt mit der Sicherheit von Arzneimitteln, der Haltbarkeit und der Einhaltung gesetzlicher Vorschriften verbunden ist. Die Sekundärverpackung im Karton, ein entscheidender Prozess nach dem Abfüllen in Flaschen, dem Blistern und der Etikettierung, stützte sich in traditionellen pharmazeutischen Werkstätten früher stark auf manuelle Arbeit.

Als pharmazeutische Verpackung sich hin zur vollständigen Automatisierung und intelligenten Modernisierung bewegt, sind automatische Kartoniermaschinen zu zentralen Anlagen für standardisierte pharmazeutische Verpackungslinien geworden. Dieser Leitfaden erklärt die Definition, Klassifizierung, den Arbeitsablauf, die wichtigsten Stärken, Auswahlkriterien und die tägliche Wartung pharmazeutspezifischer Kartonierer und hilft Produktionsteams, praktischere Geräteentscheidungen zu treffen und die Gesamtleistung der Verpackung zu verbessern.

2. Was ist eine pharmazeutische Kartoniermaschine?

2.1 Grundlegende Definition

Eine pharmazeutische Kartoniermaschineist eine spezialisierte automatische Sekundärverpackungsanlage für Reinräume in der Pharmaindustrie. Sie führt automatisch einen vollständigen Prozess aus, einschließlich Kartonzuführung, Kartonöffnung, Produktzuführung, Falten und Einlegen von Packungsbeilagen, Chargennummer-Codierung, Falten und Versiegeln des Kartons, Prüfung sowie Ausgabe der fertigen Verpackung ohne manuelle Eingriffe.ChargennummerCodierung, Falten und Versiegeln des Kartons, Kontrolle sowie Ausgabe der fertigen Schachtel ohne manuelle Eingriffe.

2.2 Branchenübergreifende Anwendbarkeit und Designvorteile

Kartoniermaschinen sind für den branchenübergreifenden Einsatz konzipiert und bedienen die Pharma-, Lebensmittel-, Chemie- und verwandte Verpackungssektoren. Ihr universelles Design vereint Hygiene, Sicherheit, Langlebigkeit und regulatorische Konformität, um unterschiedliche Produktionsanforderungen zu erfüllen.

• ● Hochwertige hygienische Konstruktion:Der Hauptkörper besteht in der Regel aus Edelstahl oder Kohlenstoffstahl, mit wenigen scharfen Kanten und hygienischen Toträumen. Dies unterstützt die Korrosionsbeständigkeit, ermöglicht eine gründliche Reinigung und erfüllt die Hygienestandards für Pharma- und Lebensmittelprodukte.
• ● Compliance und Datenrückverfolgbarkeit:Integrierte Datenaufzeichnung unterstützt die Chargenverfolgung und hilft Herstellern, GMP-Standards, Lebensmittelsicherheitsanforderungen und Produktionsmanagementanforderungen zu erfüllen.
• ● Robuste universelle Struktur:Verstärkte mechanische Komponenten unterstützen einen stabilen Betrieb beim Verpacken verschiedener Produkte, von empfindlichen Medikamenten bis hin zu chemischen Materialien.

2.3 Anwendbare pharmazeutische Verpackungsprodukte

Diese Anlage deckt gängige fertige pharmazeutische Verpackungsformen ab, darunter Tabletten- oder Kapsel-Blister, Flaschen, Beutel, Salben, Einwegspritzen, Kosmetika sowie andere übliche pharmazeutische und medizinische Produkte.

3. Haupttypen pharmazeutischer Kartoniermaschinen

Je nach Strukturaufbau, Automatisierungsgrad und Anforderungen an die Produktionskapazität werden pharmazeutische Kartoniermaschinen üblicherweise in mehrere gängige Typen für unterschiedliche Produktionsszenarien unterteilt.

3.1 Vertikale Kartoniermaschine

Vertikale Kartoniermaschinen verwenden vertikale Zuführ- und vertikale Kartonöffnungsstrukturen. Sie haben eine kompakte Stellfläche und ein relativ einfaches Layout. Dieses Modell eignet sich für Kleinserienproduktion, kleine Produktläufe und kundenspezifische medizinische Verpackungsaufträge. Ihre Hauptbeschränkung ist die Geschwindigkeit, daher ist sie in der Regel nicht die beste Wahl für hochvolumige kontinuierliche Produktionslinien.

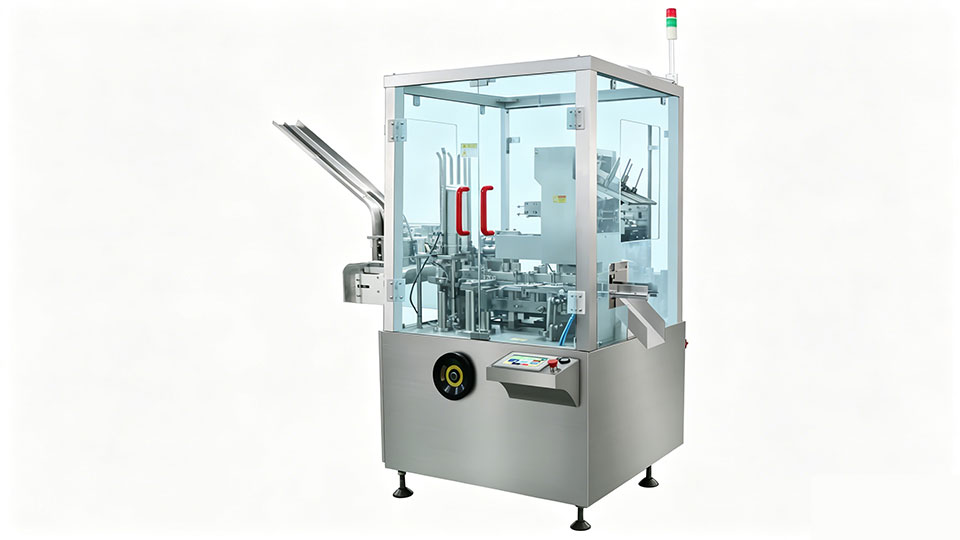

Rich Packing 120L vertikale Kartoniermaschine

3.2 Horizontale Kartoniermaschine

Als das weltweit am häufigsten verwendete Modell in der globalen Pharmaindustrie, horizontale Kartoniererverwenden ein niedriges, breites Plattformdesign für einen stabilen Kartoniervorgang. Sie ermöglichen Hochgeschwindigkeitsbetrieb, einen reibungslosen Materialtransport und eine nahtlose Verbindung mit vorgelagerten Blisterverpackungsmaschinen, Tabletten- oder Kapselzähl- und Abfüllmaschinen, Etikettiermaschinen. Dieser Typ ist oft die bevorzugte Option für die Großserienproduktion.

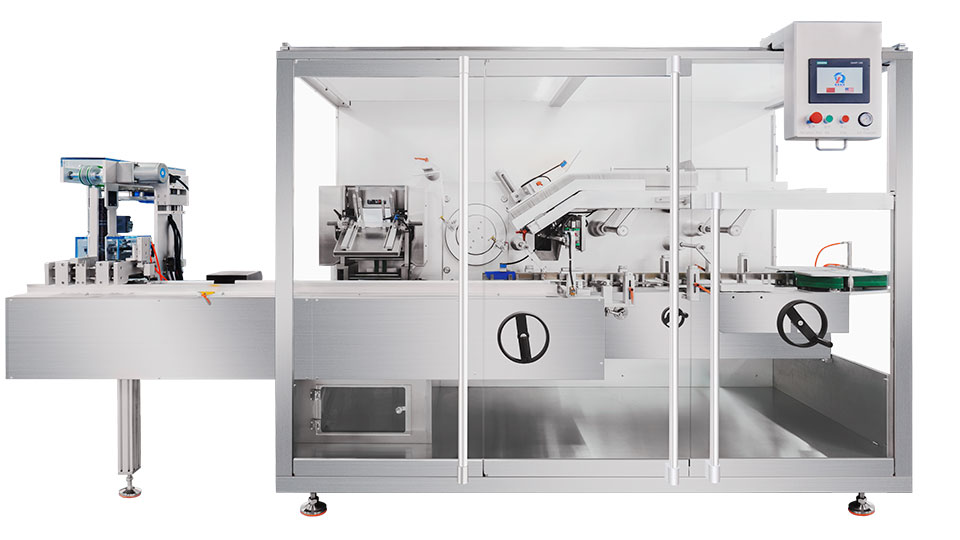

Rich Packing 130W horizontale Kartoniermaschine

3.3 Halbautomatische vs. automatische Kartoniermaschine

Die richtige Wahl hängt von Produktionsumfang, Personalplanung, Produktformat und langfristigen Automatisierungszielen ab.

4. Kernaufbau und Arbeitsablauf einer automatischen Kartoniermaschine

4.1 Zentrale Funktionskomponenten

Eine vollständige automatische Kartoniermaschine besteht aus sechs unabhängigen, aber miteinander verbundenen Funktionseinheiten, um einen koordinierten und stabilen Betrieb zu gewährleisten.

1. 1. Kartonzuführeinheit:Stapelt, entnimmt und öffnet automatisch gefaltete leere Kartons.
2. 2. Beipackzettel-Falt- und Einlegeeinheit:Faltet automatisch Beipackzettel und legt sie präzise in die Kartons ein.
3. 3. Produktförderungseinheit:Transportiert fertige Produkte stabil synchron zur Kartonbewegung zur Kartonierstation.
4. 4. Kartonfalt- und Verschließeinheit:Führt das Falten der Klappen und das Verschließen der Kartons durch.
5. 5. Kodier- und Druckeinheit:Druckt Chargennummern oder zugehörige Produktionscodes in Echtzeit auf die Kartons.
6. 6. HMI-Touch-Steuerungssystem:Unterstützt zentrale Parametereinstellung, Laufüberwachung, Störungsalarm und Datenstatistik.

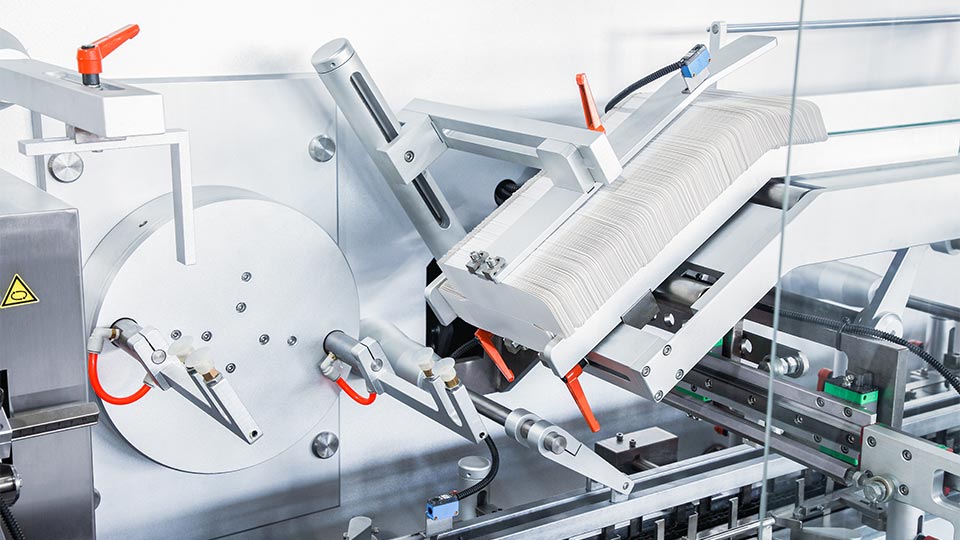

Planetenrad-Kartonentnahme-Mechanismus

4.2 Standardvollautomatischer Arbeitsprozess

Der gesamte Kartonierprozess läuft in einem geschlossenen Kreislauf ohne manuelle Eingriffe:

• ● Kartonzuführung und -öffnung
• ● Synchronisierte Produktzuführung
• ● Automatische Beipackzettel-Einlage
• ● Echtzeit-Datums- und Chargenkodierung
• ● Kartonklappenfaltung und -versiegelung
• ● Ausgabe geprüfter Fertigkartons

Die Anlage löst automatische Alarme aus und sortiert aus, wenn fehlende Kartons, fehlende Produkte oder fehlende Beipackzettel erkannt werden.

5. Warum pharmazeutische Linien spezielle Kartoniermaschinen einsetzen müssen

Viele Pharmahersteller zögern, automatische Kartonierausrüstung aufgrund der Anfangsinvestition aufzurüsten. Jedoch bringen spezialisierte pharmazeutische Kartonierer langfristige Vorteile in Compliance, Effizienz, Verpackungsqualität und Kostenkontrolle.

5.1 Einhaltung der GMP-Pharma-Auditstandards

Gepolierte Teile aus Edelstahl 304 und ein hygienisches Strukturdesign helfen, Staubansammlungen zu reduzieren und die Reinigung zu vereinfachen. Vollständige Betriebsdatenprotokolle unterstützen zudem die Rückverfolgbarkeit des gesamten Produktionsprozesses und helfen Herstellern, sich auf regelmäßige GMP-Inspektionen vorzubereiten.

5.2 Reduzierung von Engpässen in Verpackungslinien

Standard-Pharma-Kartoniermaschinen können mit vorgelagerten Blistermaschinen, Flüssigkeitsabfüllmaschinen und Etikettiergeräten gekoppelt werden und so durchgängige unbemannte automatische Verpackungslinien schaffen. Dies reduziert Geschwindigkeitsunterschiede zwischen vorderem automatisiertem Equipment und hinterem manuellem Kartonieren und verbessert die Gesamtleistung der Werkstatt.

5.3 Reduzierung von Verpackungsqualitätsrisiken

Feste mechanische Positionierung sorgt für gleichmäßiges Falten, Verschließen und Kodieren jedes Fertigprodukts. Sie hilft außerdem, manuelle Fehler wie fehlende Beipackzettel, falsch platzierte Materialien, ungleichmäßige Versiegelung und instabile Verpackungsqualitätsraten zu reduzieren.

5.4 Niedrigere langfristige Arbeits- und Nacharbeitskosten

Eine automatische Kartoniermaschine kann mehrere Fachkräfte in der Verpackung ersetzen und senkt so die langfristigen Arbeitskosten. Der stabile automatische Betrieb reduziert außerdem Nacharbeitsverluste durch Verpackungsfehler und verbessert die Materialausnutzung.

5.5 Kompatibilität mit intelligenten MES-Systemen der Fabrik

Pharmazeutische Kartoniermaschinen der neuen Generation können die Datenanbindung an MES-Produktionsmanagementsysteme der Fabrik unterstützen. Echtzeit-Ausgangsdaten, Betriebszustände der Anlagen und Störungsprotokolle können automatisch hochgeladen werden und unterstützen so die digitale Verwaltung der Verpackungswerkstatt.

6. Wichtige Parameter für die Auswahl von pharmazeutischen Kartoniermaschinen

Beim Kauf von Kartonierausrüstung sollten Beschaffungs- und Ingenieurteams sich auf praktische Parameter konzentrieren, anstatt blind die höchste Geschwindigkeit anzustreben.

• ● Abstimmung der Produktionsgeschwindigkeit:Wählen Sie die Maschinengeschwindigkeit entsprechend der täglichen Werkstattleistung, um Überkapazitäten oder unzureichende Produktionseffizienz zu vermeiden.
• ● Kartongrößen-Einstellbereich:Bevorzugen Sie modulare Designs, die sich an Mehrfach-Spezifikations-Arzneimittelverpackungen anpassen können.
• ● Reinraum-Hygienestufe der Werkstatt:Prüfen Sie, ob die Anlagenstruktur die GMP-Anforderungen für Reinräume erfüllt.
• ● Intelligentes Erkennungssystem:Prüfen Sie, ob die Maschine über eine automatische Ausschleusung bei leeren Kartons, fehlenden Produkten und fehlenden Beipackzetteln verfügt.
• ● Kundendienstkosten nach dem Verkauf:Prüfen Sie die Umrüstkomplexität, die regelmäßigen Wartungskosten, die Ersatzteilversorgung und die lokale Reaktionszeit des Kundendienstes.

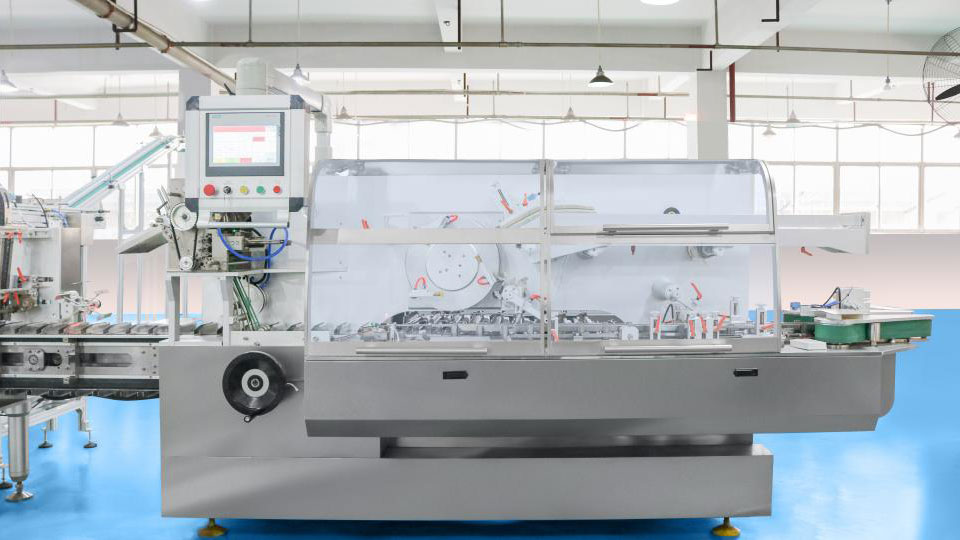

Staubdichte Glasabdeckung

7. Ein repräsentativer Hersteller von Kartoniermaschinen

7.1 Rich Packing Kartoniermaschine

Basierend auf den oben genannten Einkaufskriterien ist die Kartoniermaschinen-Reihe von Guangzhou Rich Packing für pharmazeutische Verpackungslinien konzipiert, insbesondere für Käufer, die stabile Produktionsleistung, Anpassung an saubere Werkstätten, Inspektionsfunktionen und praktische Wartungsunterstützung benötigen.

Rich Packing Kartoniermaschinen-Parameter

• Abgestimmte Produktionsgeschwindigkeit:Wenn Ihre Produktionskapazität begrenzt ist, können RQ-ZH-130W oder RQ-ZH-120L die bessere Wahl sein. Liegt die Zielproduktion über 125 Kartons pro Minute, sind RQ-ZH-260W und RQ-ZH-320W eine Überlegung wert.
• Schneller Formatwechsel:Es müssen nur 3-5 Teile für verschiedene Produkt- und Kartonspezifikationen ausgetauscht werden, was Ausfallzeiten und Einstellkosten reduziert.
• Anpassung an saubere Werkstätten:Ein Edelstahlrahmen und eine geschlossene Plexiglas-Schutzabdeckung helfen der Maschine, sich an pharmazeutische Reinräume, staubfreie Lebensmittelwerkstätten und korrosionsbeständige chemische Produktionsumgebungen anzupassen.
• Komplettes intelligentes Ausschusssystem:Drei Prüfpunkte, verknüpfte Alarme und automatische Ausschusskontrolle überwachen fehlende Kartons, fehlende Beipackzettel und falsch platzierte Produkte in Echtzeit.
• Benutzerfreundliche Wartung:Kodierte Komponenten und abgestufte Einstellskalen vereinfachen die tägliche Inspektion und Wartung. Siemens- und Omron-Kernkomponenten helfen außerdem, den langfristigen Wartungsaufwand zu reduzieren.

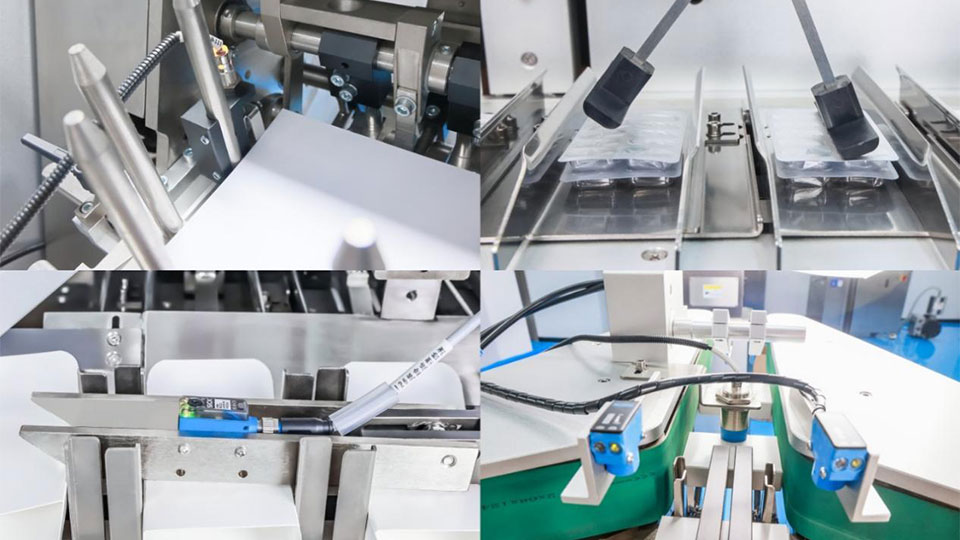

Mehrere Prüfpunkte

8. Tägliche Betriebs- und Wartungsrichtlinien

Standardisierte tägliche Wartung kann die Lebensdauer der Geräte verlängern und einen stabilen Langzeitbetrieb ohne häufige Stillstände gewährleisten.

8.1 Tägliche Reinigungsanforderung

Reinigen Sie nach der täglichen Produktion Papierreste und Staub im Inneren der Maschine. Führen Sie gemäß den Regeln für saubere Werkstätten regelmäßig eine Desinfektion der Kontaktteile mit Alkohol durch. Abnehmbare Teile sollten direkt entfernt und gereinigt werden, um versteckte Rückstände zu reduzieren.

8.2 Regelmäßige mechanische Inspektion

Überprüfen Sie alle zwei Wochen die Antriebsketten, Zahnräder und Förderbänder. Fügen Sie regelmäßig geeignetes lebensmittelechtes Schmieröl hinzu, um einen reibungslosen mechanischen Betrieb zu gewährleisten und Betriebsgeräusche zu reduzieren.

8.3 Häufige Störungen und schnelle Lösungen

• ● Kartonstau:Überprüfen Sie die Stapelposition der Kartons und passen Sie den Saugnapfdruck an.
• ● Beipackzettel-Einlegefehler:Kalibrieren Sie die Faltposition des Beipackzettels.
• ● Unklare Codierung:Ersetzen Sie das Thermodruckband und passen Sie die Druckposition an.

8.4 Regelmäßige Systemkalibrierung

Führen Sie alle sechs Monate eine vollständige Parameterkalibrierung durch, um sich an leichte Veränderungen der Kartonpapierhärte anzupassen und die Kartoniergenauigkeit stabil zu halten.

9. Häufig gestellte Fragen

1. Kann eine Kartoniermaschine sich an mehrere Arzneimittelkartongrößen anpassen?

Ja. Moderne pharmazeutische Kartoniermaschinen unterstützen die Größenanpassung durch einfachen Formwechsel und decken die meisten gängigen Kartongrößen ab.

2. Ist die RQ-ZH-130W konform mit GMP-Standards?

Ja. Mit einem Edelstahlrahmen und einer vollständig geschlossenen Plexiglas-Schutzabdeckung ist diese Maschine darauf ausgelegt, die Anforderungen von GMP-Reinraumwerkstätten zu erfüllen.

3. Wie lange dauert der Wechsel der Produktspezifikationen?

Bei Standardmodellen dauert der Spezifikationswechsel etwa 15 Minuten und unterstützt flexible Kleinserienproduktion und Mehrspezifikationsverpackung.

4. Können neue Kartonverpackungsmaschinen an bestehende Verpackungslinien angeschlossen werden?

Ja. Eine kundenspezifische Schnittstellenanbindung kann entsprechend den Parametern der vor- und nachgelagerten Kundengeräte eingerichtet werden, wodurch die neue Maschine in bestehende Produktionslinien integriert werden kann.

10. Fazit

Kartoniermaschinen sind wichtige unterstützende Ausrüstungen für standardisierte, automatisierte und konforme pharmazeutische Sekundärverpackungslinien. Verschiedene Typen von Kartonverpackungsmaschinen decken unterschiedliche Produktionsanforderungen ab, von Kleinserienfertigung bis hin zu groß angelegter kontinuierlicher Produktion. Über das einfache automatische Verpacken von Kartons hinaus helfen professionelle pharmazeutische Kartonierer Herstellern dabei, GMP-Compliance-Risiken zu reduzieren, die Verpackungsqualität zu stabilisieren und den Arbeitsdruck zu verringern.

Für Verantwortliche in pharmazeutischen Produktionsstätten sollte das am besten geeignete Kartoniergerät entsprechend Werkstattfläche, täglichem Ausstoßbedarf, Reinraumklasse und Produktverpackungsart ausgewählt werden, anstatt sich auf überflüssige Funktionen zu konzentrieren, die möglicherweise nicht benötigt werden.
