ZH-320W Hochgeschwindigkeits-Kartoniermaschine

ZH-320W Hochgeschwindigkeits-Kartoniermaschine

*** Technische Parameter

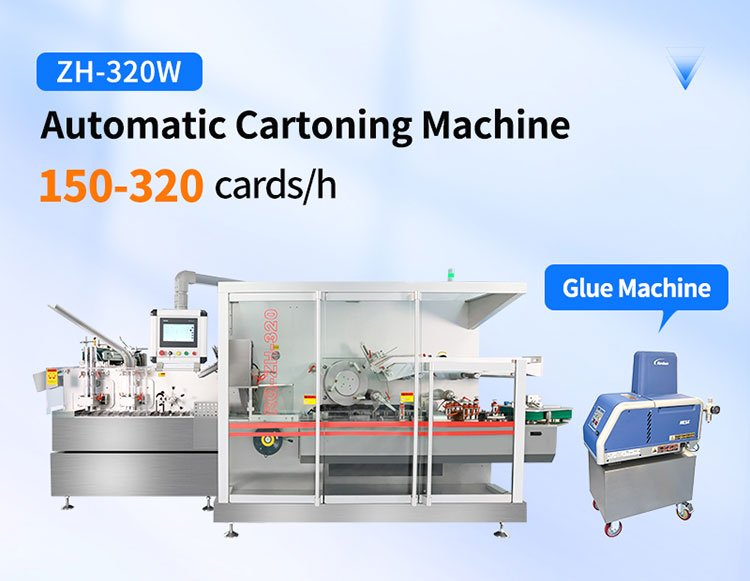

Guangdong Rich Packing hat die Horizontalkartoniermaschine RQ-ZH-320W durch die umfassende Integration ausländischer Spitzentechnologien und die Berücksichtigung eigener Forschungsergebnisse erfolgreich entwickelt. Dieses Modell gehört zur neuen Generation von Schnellkartoniermaschinen und erfüllt in seinen Leistungsindikatoren die cGMP-Produktionsstandards. In Schlüsseltechnologien wie Materialförderung und Kartonformung hat die automatische Kartoniermaschine 320W das internationale Spitzenniveau Europas und der USA erreicht und ist mit diesen vergleichbar. Diese Kartoniermaschinenserie richtet sich vor allem an Unternehmen aus der Pharma-, Chemie-, Lebensmittel-, Gesundheitsprodukte- und Medizintechnikbranche sowie weiteren Branchen mit hohen Anforderungen an die Hochgeschwindigkeitskartonierung.

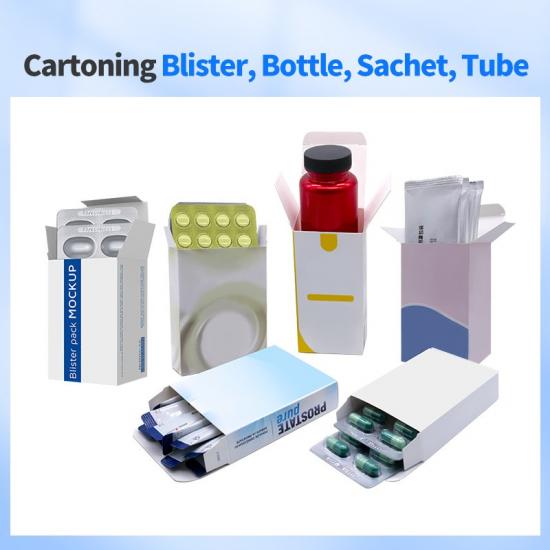

Die von Rich Packing eingeführte Kartoniermaschine der Serie 320 bietet eine breite Palette an Verpackungsmaterialien. Die Verpackungsspezifikationen lassen sich durch die Feinabstimmung einiger Teile leicht ändern, was die Produktionsflexibilität erheblich verbessert. Die Maschine ist hochintelligent und ermöglicht einen vollautomatischen Betrieb von der Materialentladung, der Kartonaufnahme und -formung, der Schienenübertragung bis hin zur manuellen und Materialerkennung, dem Einführen der Zunge, dem Verschließen der Kartons und der Abfallentsorgung.

1. Das Gehäuse der automatischen Kartoniermaschine ZH-320W besteht aus hochwertigem Edelstahl oder Kohlenstoffstahl, um eine Haltbarkeit in Industriequalität zu gewährleisten

Das Gehäuse der RQ-ZH-320W, die Kernstruktur der Hochgeschwindigkeits-Kartoniermaschine, besteht aus medizinischem Edelstahl (SUS 304) und industriellem Kohlenstoffstahl (Q235B). Im Vergleich zu anderen Modellen derselben Branche ist die Lebensdauer unserer Maschinen um das Dreifache erhöht und die Wartungskosten um 40 % reduziert, was die langfristige Stabilität der Geräte in rauen Umgebungen gewährleistet. Das Gehäuse ist hochkorrosionsbeständig. Die Maschine wird vor Verlassen des Werks einem strengen 72-stündigen Salzsprühtest unterzogen und ist beständig gegen Reinigungsmittel mit einem pH-Wert von 2–12, wodurch sie perfekt den Anforderungen der Pharmaindustrie an hochfrequente Desinfektion entspricht. Die integrierte Gehäusestruktur der Kartoniermaschine, der Kohlenstoffstahlrahmen, wird durch Wärmebehandlung verstärkt, die statische Tragfähigkeit beträgt 5000 kg und die Schwingungsamplitude wird auf ±0,05 mm geregelt. Alle Kontaktflächen sind hochglanzpoliert (Ra ≤ 0,8 μm), es gibt keine hygienischen toten Ecken und es entspricht dem Materialstandard FDA 21 CFR Part 177.2600.

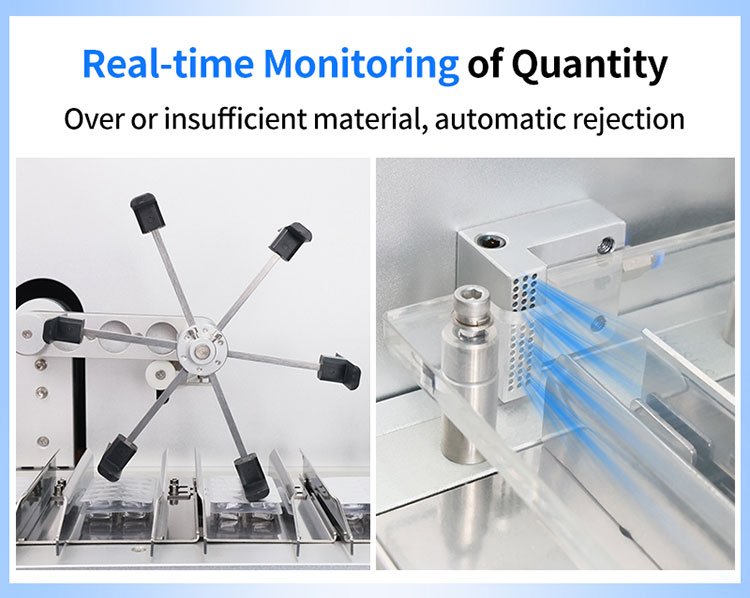

2. Intelligentes Füllmengenüberwachungssystem, das Verpackungsgenauigkeit neu definiert

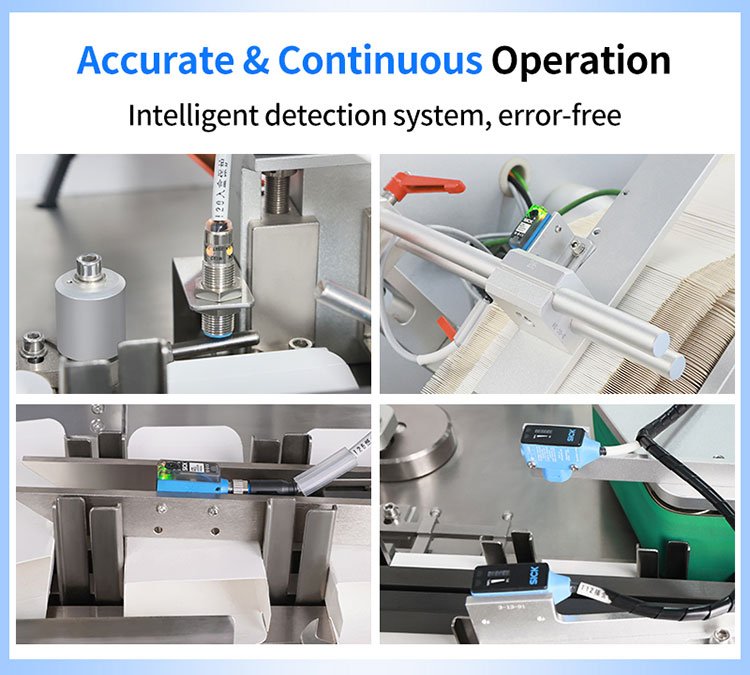

Durch die Integration der Doppeltechnologie aus Mengenerkennungssensor und KI-Algorithmus wird eine millimetergenaue Kontrolle des Kartoniervorgangs erreicht. Das System überwacht in Echtzeit, und jeder Verpackungsschritt wird vom Infrarot-Überwachungspunkt erfasst, um den Produktstatus zu ermitteln, einschließlich vor dem Einfüllen in den Karton, während des Befüllens und nach dem Verschließen des Kartons. In Kombination mit dem Abfallaussortierungssystem im Backend erreicht die Produktkonformitätsrate 100 %. Je nach Produktionsanforderungen kann die Datenrückverfolgungsfunktion ausgewählt werden, um jeden Verpackungsvorgang in Echtzeit aufzuzeichnen und zur Aufzeichnung in die Server-Cloud hochzuladen. Die Daten erfassen Füllgewicht, Menge, Zeitstempel und Bediener-ID jedes Kartons im Detail, erstellen einen elektronischen Bericht, der den Anforderungen von Anhang 11 der EU-GMP entspricht, und ermöglichen in Kombination mit dem QR-Code-System eine lückenlose Überwachung von Arzneimitteln.

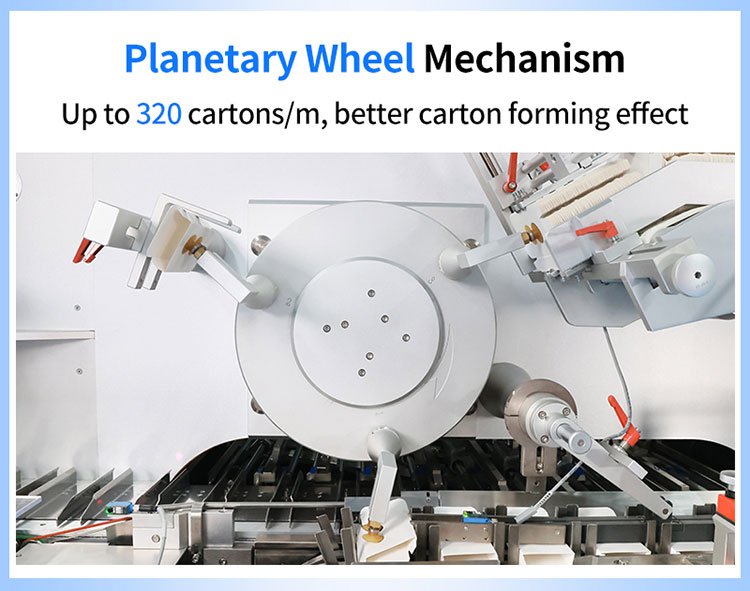

3. Die 320-W-Hochgeschwindigkeitskartoniermaschine verfügt über einen rotierenden Öffnungsmechanismus mit vier gleich großen Planetengetrieben, um den Geschwindigkeitsengpass zu überwinden

Im Vergleich zur herkömmlichen linearen Kartonöffnungsmethode ist die Geschwindigkeit aufgrund der inhärenten, durch mechanische Trägheit begrenzten Struktur normalerweise kaum höher als 200 Kartons/Minute. Die Planetenrad-Kartoniertechnologie der Horizontalkartoniermaschine RQ-ZH-320W hat durch die folgenden Innovationen eine Geschwindigkeit erreicht, die die alten Modelle bei weitem übertrifft, und ermöglicht eine stabile Leistung von 320 Kartons/Minute. Der Vier-Stationen-Zyklus läuft synchron und die vier Kartonierköpfe bewegen sich entlang der Planetenbahn. Jeder Kopf führt die Aktionen des Ansaugens des Kartons, des Entfaltens und des Positionierens des Kartons unabhängig aus, wodurch die Effizienz um 160 % verbessert wird. Berührungsloses und verlustfreies Kartonieren durch Verwendung von Unterdruckadsorption + luftstromunterstützter Entfaltungstechnologie, um zu verhindern, dass mechanische Greifer die Kartonoberfläche zerkratzen (insbesondere bei der Verwendung für hochwertige Pharmaverpackungen ist der Effekt deutlicher).

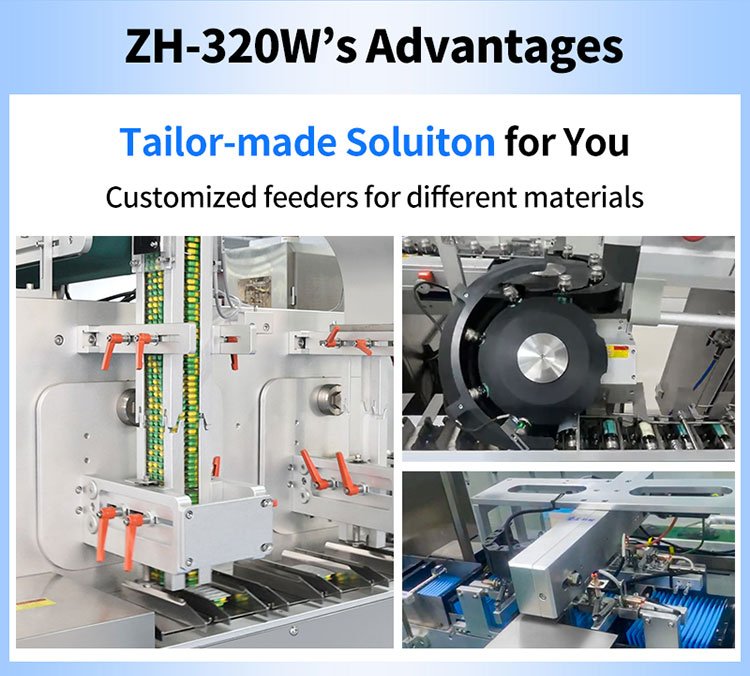

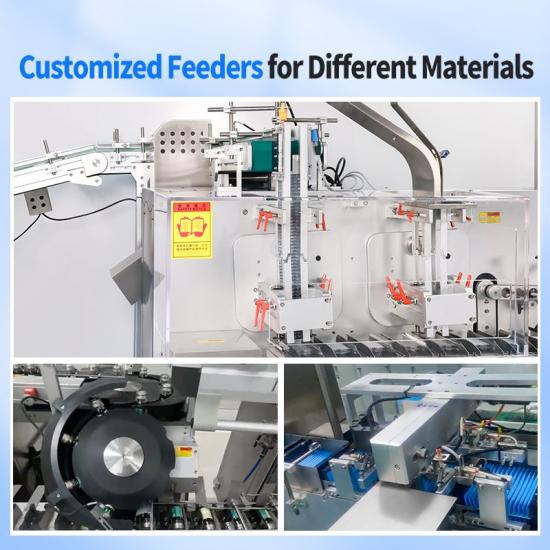

4. Intelligente Kartoniermaschine mit Vollservo-Vibrations-Blanking-Technologie zur Lösung des Problems des Produktkartoneintritts

Für Produkte, die leicht hängen bleiben, wie z. B. Blisterplatten für Tabletten, verwendet der RQ-320W ein Servo-Vibrationszufuhrsystem von Siemens. Der mehrachsige Servomotor ist mit einem selbst entwickelten SPS-Treiber kombiniert. Die Amplitude ist über ein Synchrongetriebe von 0,01 bis 3 mm einstellbar, die Frequenz von 5 bis 200 Hz programmierbar. Intelligenter Mengenalgorithmus: Der Motor steuert die oberen und unteren Schichten der rotierenden Klingen, um die Zugabe eines Produkts bei jeder Drehung präzise zu steuern. Wenn eine Produktstapelung erkannt wird (z. B. zwei überlappende Blisterplatten), schaltet der Vibrationstisch automatisch in den Hochfrequenz-Mikroamplitudenmodus (50 Hz/0,5 mm), um eine staufreie Trennung zu gewährleisten. Messdaten: Bei der Verarbeitung von 1,2 mm dicken PVC-Blisterplatten sank die Staurate von 0,5 % der alten Ausrüstung auf 0,001 %. Die intelligente 320-W-Kartoniermaschine verwendet außerdem einen dynamischen Kompensationsalgorithmus: Wenn erkannt wird, dass das Verbindungsvolumen nicht ausreicht, löst das System automatisch den Zuführmechanismus aus, und der andere Zuführmechanismus wird sofort aktiviert. Die Reaktionszeit für die Fehlerkompensation beträgt nur 50 ms.

5. Die deutsche GUK-Faltmaschine und die Hochgeschwindigkeits-Blisterplatten-Kartoniermaschine sind 30 Jahre lang haltbar

Als Schlüsselkomponente der Kartonverpackung basiert die Falzmaschine auf deutschen GUK-High-End-Produkten und bietet drei wesentliche Vorteile. Sie ist vielseitiger einsetzbar und die Anzahl der Falzungen kann frei von 1 bis 4 Falzungen eingestellt werden, wodurch ein Falzpositionsfehler von ≤±0,03 mm erreicht wird. Auch bei Hochgeschwindigkeits-Kartonverpackungen ist eine hervorragende Leistung und ein stabiler Betrieb gewährleistet. Nach strengen Vergleichstests unter gleichen Bedingungen beträgt die Fehlerquote der GUK-Falzmaschine nach 72 Stunden Dauerbetrieb nur 1/20 derjenigen ähnlicher Produkte.

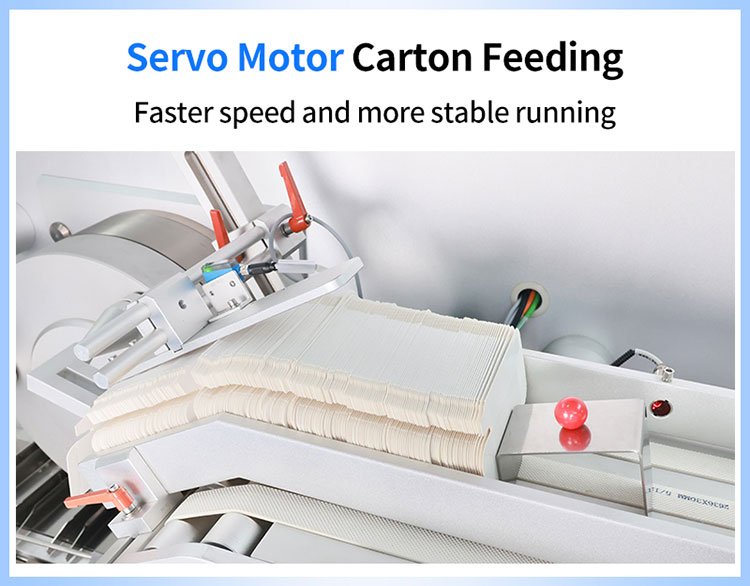

6. Die Kartonzufuhr wird durch einen Servomotor gesteuert

Das Kartonfördersystem der Kartonverpackungsmaschine RQ-ZH-320W verfügt über einen Vollservomotorantrieb, der im Vergleich zu herkömmlichen pneumatischen/mechanischen Antrieben einen revolutionären Durchbruch darstellt und eine hohe Dynamik sowie flexible Produktion ermöglicht. Die synchrone Servosteuerungsarchitektur von Siemens erreicht eine stufenlose Geschwindigkeit von 0,2–3,5 m/s für die Kartonzufuhr und eine wiederholte Positionierungsgenauigkeit von ±0,02 mm (entspricht einem Fehler von ¼ Haar). Das System passt die Mittelposition des Kartons automatisch an. Die Kartoniermaschine ZH-320W verfügt über eine intelligente Anpassungsfunktion, um die Klemmkraft automatisch an das Gewicht des Kartons (200–750 g/m²) anzupassen und so ein Verklemmen oder Verformen zu vermeiden. Messdaten: Bei der Verarbeitung beschichteter Kartons reduziert das Servosystem die Faltenrate im Vergleich zur herkömmlichen Schrittmotorlösung um 87 %.
