Stangenverpackungs-Kartonierlinie
| Name | Mehrspurige Kartoniermaschine für Stickbeutel |
| Kapazität | 2–16 Spuren, 20–45 Säcke/Spur/Min. |

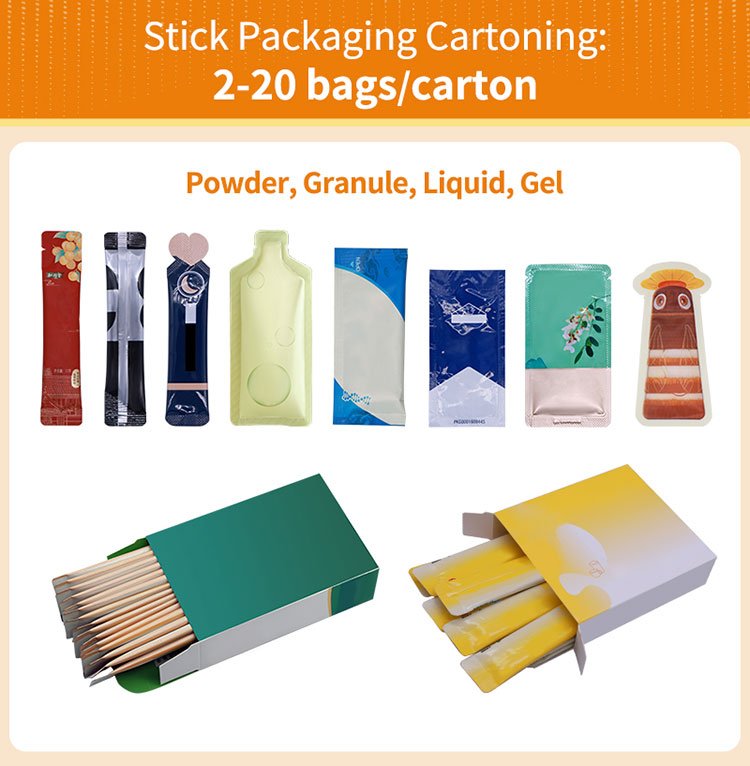

| Geschwindigkeit | 2–20 Beutel/Karton, 20–200 Kartons/Mindestproduktion |
| Stromspannung | Wechselstrom 380 V, 3-phasig, 50 Hz, kundenspezifische Anpassung auf Anfrage möglich |
Möchten Sie mehr über dieses Produkt erfahren?
Senden Sie eine
NACHRICHT
Irgendetwas ist unklar?
Sie können mich jederzeit kontaktieren, und ich beantworte Ihnen sehr gerne alle Ihre Fragen.

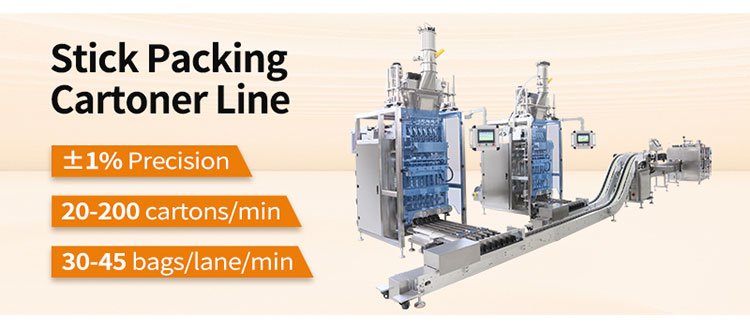

Stick-Packing-Kartonierlinie: Innovationen für die Hochgeschwindigkeits-Beutelverpackung
In der globalen Pharma- und Nahrungsergänzungsindustrie verzeichnet die Einzeldosis-Stickpack-Verpackung ein exponentielles Marktwachstum. Treiber dieser Entwicklung sind die unübertroffene Portabilität, die präzise Dosierung und die verlängerte Haltbarkeit der Produkte. Laut Daten von Grand View Research wird der globale Markt für Einzeldosis-Verpackungen bis 2030 mit einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 6,8 % wachsen, wobei pharmazeutische Anwendungen und Nahrungsergänzungsmittel über 60 % der Nachfrage ausmachen. Hersteller stehen jedoch vor anhaltenden Problemen mit herkömmlichen, fragmentierten Verpackungssystemen: Nicht miteinander verbundene Stickpacker, Sortiermaschinen und Kartonierer verursachen Synchronisationslücken, häufige Materialblockaden, ungenaue Zählungen, hohe Ausschussquoten und Schwierigkeiten bei der Einhaltung der strengen cGMP-Anforderungen an die Chargenrückverfolgbarkeit.

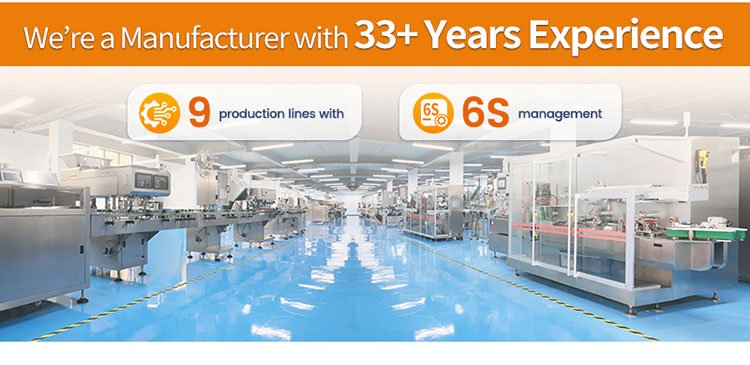

Für Hersteller, die diese Herausforderungen bewältigen wollen, bietet sich eine integrierte Lösung an. Verpackungslinie für Stickpack-Kartonierer ist die optimale Lösung. Als führender Hersteller von Verpackungsmaschinen für die Pharmaindustrie mit über 30 Jahren Branchenerfahrung hat Guangdong Rich Packing Machinery Co., Ltd. eine vollintegrierte Mehrspur-Stick-Produktionslinie entwickelt, die Folgendes kombiniert: Mehrspur-Stickpacker mit Vollservoantrieb Präzisionszähl- und Sortiersystem, Beutelanordnungs- und Gruppierungsmodul sowie horizontale Kartoniermaschine werden zu einem einzigen, synchronisierten Arbeitsablauf zusammengeführt. Diese Linie setzt neue Maßstäbe in puncto Effizienz, Präzision und Konformität bei Stickpack-Verpackungen.
Das technische Rückgrat der Beutelverpackungs- und Kartoniermaschinenlinie: Vollservo-Synchronsteuerung
Eine Hochleistungs-Verpackungsanlage für Sachetbeutel und Kartons ist weit mehr als nur eine Aneinanderreihung einzelner Maschinen – sie ist ein geschlossenes, vollsynchronisiertes Steuerungssystem, in dem alle Prozesse perfekt aufeinander abgestimmt sind. Die Anlage von Rich Packing basiert auf einer Siemens-Vollservobus-Steuerungsarchitektur. Jede Kernstation ist mit einem unabhängigen, hochpräzisen Servomotor ausgestattet. Dadurch werden die Kernprobleme herkömmlicher, fragmentierter Anlagen – wie Geschwindigkeitsunterschiede, Materialrückstände und häufige ungeplante Stillstandszeiten – beseitigt.
5 Kerninnovationen der Stick-Packing-Kartonierlinie von Rich Packing
1. Hochgeschwindigkeits- und stabiler Betrieb: Gleichbleibende 30-50 Schnitte/Min. für eine unterbrechungsfreie Produktion
Die größte Einschränkung herkömmlicher Stickpack-Kartonieranlagen liegt im Zielkonflikt zwischen Geschwindigkeit und Stabilität. Die meisten Maschinen können ihre beworbene Spitzengeschwindigkeit nicht dauerhaft halten, da mechanische Vibrationen und mangelnde Synchronisation häufige Stillstände für Justierungen erfordern. Die Stick Bag Packing Carring Line löst dieses Problem und liefert eine unterbrechungsfreie, stabile Leistung von 30–50 Schnitten pro Minute.

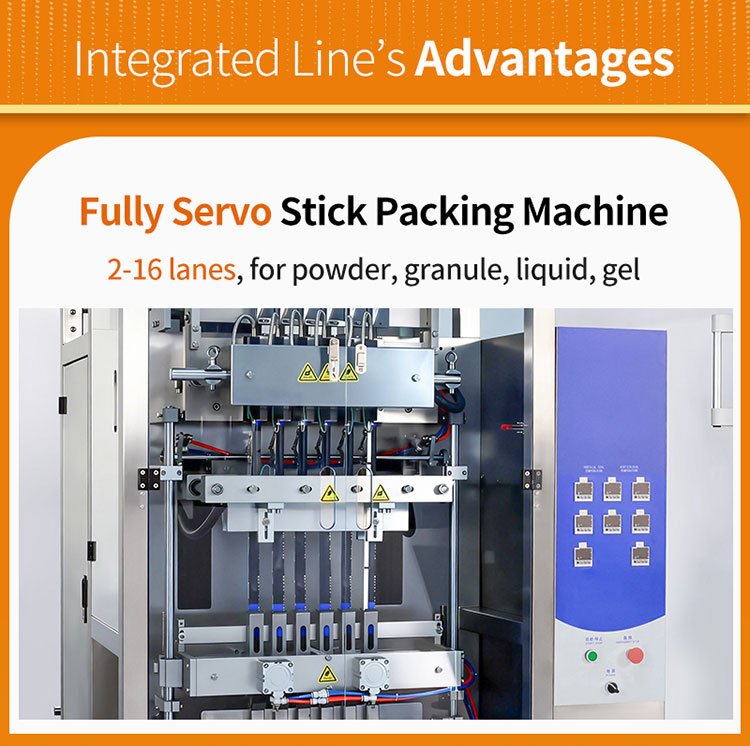

2. Anpassbarer Full-Servo-Mehrspur-Stickpacker: 2-16 Spuren für vielseitige Materialkompatibilität
Als zentrales Element der gesamten Stickpacking-Kartonierlinie bestimmt die Mehrspur-Stickpackmaschine deren Produktionskapazität und Materialflexibilität. Die vollautomatische Mehrspur-Stickpackmaschine von Rich Packing ermöglicht individuell anpassbare Spurkonfigurationen von 2 bis 16 Spuren, abgestimmt auf die Produktionskapazität, die Werkstattkapazität und die Produktspezifikationen des Kunden.
Diese Mehrspur-Stick-Produktionslinie überwindet die Beschränkung herkömmlicher Anlagen auf nur ein Material. Sie ist vollständig kompatibel mit vier Hauptmaterialtypen – Pulver, Granulat, Flüssigkeiten und Gele – wobei für Produktwechsel lediglich das Abfüllmodul ausgetauscht werden muss. Dadurch entfällt der Bedarf an mehreren Spezialmaschinen, was Herstellern mit mehreren Produkten erhebliche Investitionskosteneinsparungen ermöglicht.
Für jeden Materialtyp ist die Anlage mit einem speziellen Abfüllsystem ausgestattet:
• Für Pulver und Granulate: Ein servogetriebenes Schneckenfüllsystem mit einem Antibrückenrührwerk liefert eine Füllgenauigkeit von ±0,5 %, selbst bei schlecht fließenden ultrafeinen Pulvern, und verhindert ungleichmäßiges Befüllen und Materialbrücken.
• Für Flüssigkeiten und Gele: Ein servogesteuertes Kolbenfüllsystem mit tropffreien Rückschlagventildüsen ermöglicht tropffreies, drahtloses und präzises Abfüllen von hochviskosen Honiggelen und oralen Flüssigkeiten. Der Füllfehler wird auf ±0,3 % begrenzt, wodurch die Anforderungen an die pharmazeutische Dosierungsgenauigkeit vollständig erfüllt werden.
Die Stickpack-Maschine verfügt über eine zonenunabhängige Temperaturregelung für das Heißsiegeln. Die Siegeltemperatur jeder Bahn lässt sich unabhängig mit einer Genauigkeit von ±1 °C einstellen. Sie ist kompatibel mit PVC-, PE-, Aluminium-Kunststoff-Verbundfolien und biologisch abbaubaren PLA-Folien und bietet eine Siegelnahtfestigkeit von über 20 N/15 mm. Dadurch werden Beutelbruch und Auslaufen während Transport und Lagerung verhindert und die Haltbarkeit der Produkte verlängert.

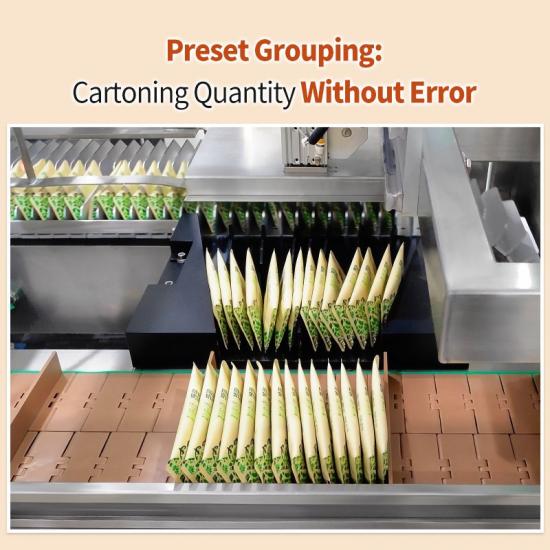

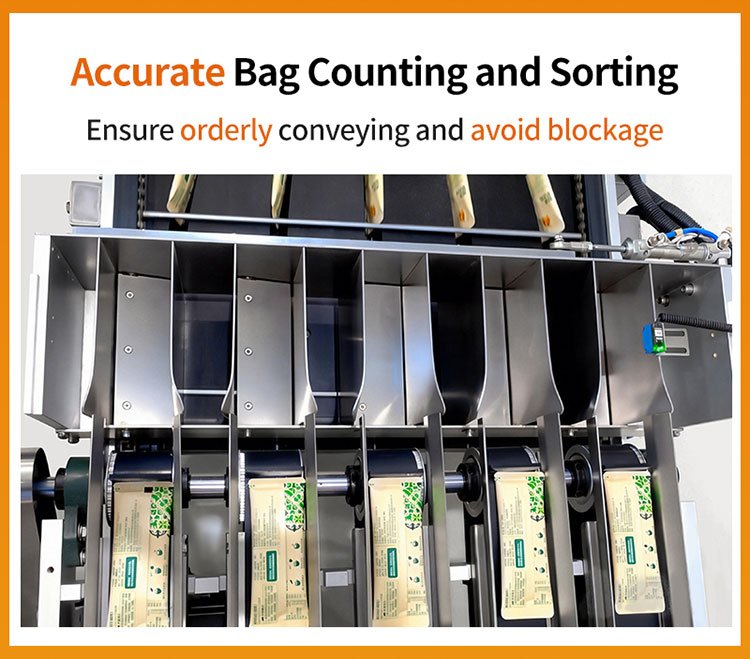

3. Präzises Zählen und Sortieren der Beutel: Geordneter Transport zur Vermeidung von Materialblockaden
Beim Übergang von der Einzelverpackung zur Kartonierung sind ungenaue Zählung und unsachgemäße Beutelanordnung die Hauptursachen für Ausfallzeiten bei herkömmlichen Beutelverpackungs- und Kartonieranlagen. Branchenzahlen zeigen, dass diese Station für über 60 % der gesamten Anlagenausfallzeiten verantwortlich ist. Diese neue Verpackungslinie für Einzelverpackungen und Kartonierungen beseitigt dieses Problem durch die Synergie zweier Systeme: fotoelektrische Zählung und mechanische Beutelanordnung.
Das hochpräzise fotoelektrische Zählsystem verwendet importierte deutsche Hochgeschwindigkeits-Lichtschranken mit einer Reaktionszeit von 0,001 Sekunden. Das System kann mit der Anzahl der Sticks pro Karton (5/8/10/20 Packungen usw.) vorprogrammiert werden und löst nach Erreichen der Zielanzahl ein Gruppierungssignal aus, um die exakte Anzahl an Sticks zu einer Zwischenlagerstation für die Verpackung zu befördern.
Zweitens sorgt ein flexibler Beutelanordnungsmechanismus dafür, dass schiefe, gestapelte oder umgekippte Sticks während des Transports korrekt angeordnet werden. Das System nutzt mehrstufig verstellbare Führungsschienen und ein langsam laufendes Pufferförderband in Kombination mit flexiblen Leitblechen aus lebensmittelechtem POM, um die Sticks schrittweise in eine einreihige, flache und gleichmäßig beabstandete Position zu bringen. Der gesamte Prozess kommt ohne harte Stöße aus, wodurch Beschädigungen der Versiegelung und Verformungen der Beutel vermieden und die Verpackungsintegrität erhalten bleibt.
An wichtigen Knotenpunkten der Zähl- und Sortierstationen sind Infrarot-Blockierungssensoren installiert. Wird eine potenzielle Materialansammlung erkannt, löst das System einen akustischen und optischen Alarm aus und passt die Förderbandgeschwindigkeit der entsprechenden Station automatisch an. So wird das Risiko behoben, ohne die gesamte Produktionslinie anzuhalten. Dadurch werden die Ausfallzeiten an dieser Station im Vergleich zu herkömmlichen Maschinen um über 90 % reduziert.

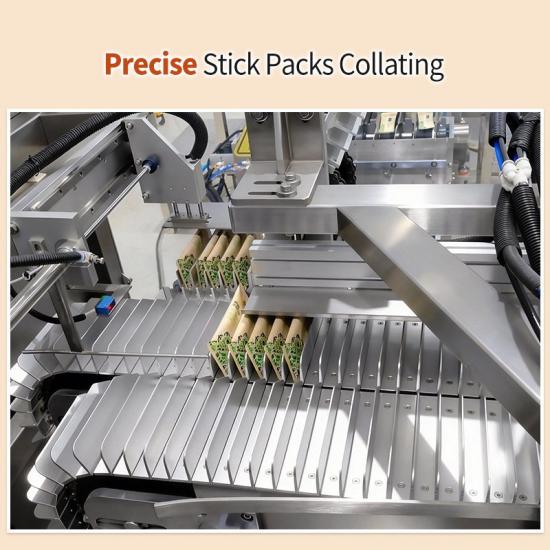

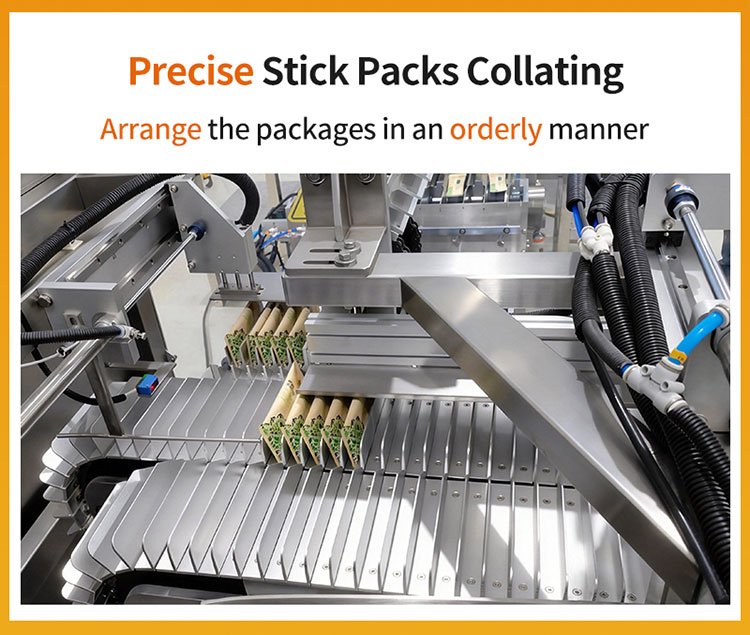

4. Präzises Beutelsortiersystem: Umwandlung ungeordneter Stäbchen in gleichmäßig ausgerichtete Anordnungen
Bei mehrspurigen Stickpackern werden die Sticks in parallelen Spalten ausgegeben und müssen für eine stabile Kartonierung – die Kernfunktion des Sortiersystems – in eine einzige, geordnete Anordnung gebracht werden. Herkömmliche Sortiersysteme verwenden einfache Förderbandverbindungen, was insbesondere bei Hochgeschwindigkeitsmodellen mit 16 Spuren zu Stickkollisionen, Staus und Sortierchaos führt.
Die Kartoniermaschine für Stickverpackungen von Rich Packing verfügt über ein patentiertes, servogesteuertes Sortiersystem. Dieses nutzt mehrstufige, synchrone Förderbänder mit variabler Geschwindigkeit und verstellbare Sortierräder, um eine präzise Sortierung von Sticks in mehreren Bahnen zu gewährleisten. Unabhängig davon, ob die Ausgabe 2 oder 16 Bahnen umfasst, ordnet das System die Sticks stets in einer einreihigen, gleichmäßig beabstandeten und stapelfreien Anordnung an, die perfekt auf den Zuführungsrhythmus der nachgeschalteten horizontalen Kartoniermaschine abgestimmt ist.
Die Hauptvorteile dieses Sortiersystems liegen in der Kombination aus „synchroner Geschwindigkeitsvariation“ und „flexibler Führung“:
• Mehrstufige, synchrone Förderbänder mit variabler Geschwindigkeit: Jedes Förderbandsegment wird von einem unabhängigen Servomotor gesteuert, der vollständig mit der Ausgabegeschwindigkeit der Stickpacker-Maschine am vorderen Ende und der Zuführgeschwindigkeit der Kartoniermaschine am hinteren Ende synchronisiert ist. Durch die stufenweise Feinabstimmung der Geschwindigkeit werden die Sticks, die gleichzeitig aus mehreren Bahnen ausgegeben werden, voneinander getrennt und in einen einreihigen, kontinuierlichen Förderzustand überführt, wodurch Kollisionen und Stapelungen vermieden werden.
• Seitliche Führungen zur Vermeidung von Fehlausrichtungen: Verstellbare Edelstahl-Seitenführungen auf beiden Seiten des Förderbandes gewährleisten, dass die Sticks während des Sortiervorgangs gerade bleiben und somit nicht schief laufen oder abgelenkt werden. Dadurch wird sichergestellt, dass jeder Stick, der in die Kartoniermaschine gelangt, präzise positioniert ist, wodurch Kartonstaus und unvollständige Befüllungen vermieden werden.
Mit diesem Sortiersystem erreicht selbst eine 16-spurige Hochgeschwindigkeits-Stickpacker-Anlage eine 100%ige Sortierung mit einer Sortierqualifizierungsrate von ≥99,95% und legt damit eine solide Grundlage für den schnellen und stabilen Betrieb der nachgelagerten Kartoniermaschine.

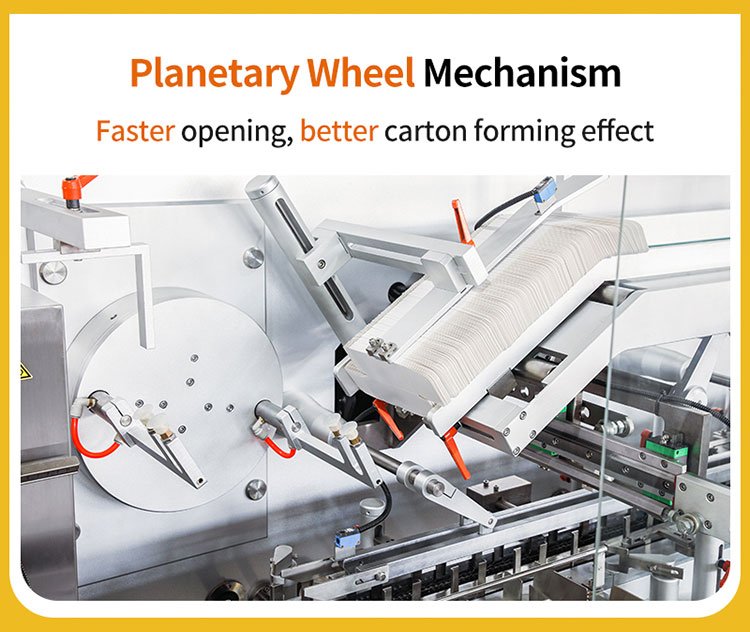

5. Kontinuierliche Planetenrad-Kartonformung
Bei herkömmlichen horizontalen Kartoniermaschinen werden meist intermittierende Nockenmechanismus-Öffnungsmechanismen verwendet, die nicht nur langsame Öffnungsgeschwindigkeiten aufweisen, sondern auch unter schlechter Kartonformung, schiefen Faltungen und unzureichender Bodenversiegelung leiden – insbesondere bei hohen Geschwindigkeiten, wo die Ausfallraten stark ansteigen.
Die Produktionslinie von Rich Packing ist mit einem innovativen, kontinuierlichen Planetenrad-System zum Öffnen und Formen von Kartons ausgestattet, das die intermittierende Arbeitsweise herkömmlicher Nockenmechanismen vollständig überwindet. Es ermöglicht kontinuierliches, unterbrechungsfreies Ansaugen, Öffnen, Formen und Vorversiegeln der Kartons mit einer maximalen Öffnungsgeschwindigkeit von 120 Kartons pro Minute.
Das wissenschaftliche Prinzip dieses Planetenradsystems beruht auf seiner mehrstufigen, kontinuierlich rotierenden Planetenradstruktur. Jedes Planetenrad ist mit Vakuumsaugnäpfen und Faltführungsplatten ausgestattet, die den gesamten Prozess des Ansaugens, Öffnens, Faltens und Vorversiegelns des Kartonbodens während der kontinuierlichen Rotation des Planetenrads synchron und ohne Unterbrechungen durchführen. Der gesamte Prozess verläuft reibungslos und kontinuierlich und verbessert so die Effizienz beim Öffnen der Kartons erheblich.
Abschluss
Im schnell wachsenden globalen Markt für Einzeldosisverpackungen von Pharmazeutika und Nahrungsergänzungsmitteln bestimmen Effizienz, Präzision und Konformität der Verpackungslinien direkt die Wettbewerbsfähigkeit eines Herstellers. Herkömmliche, fragmentierte Verpackungsanlagen genügen den Anforderungen der modernen Großproduktion nicht mehr und führen häufig zu Engpässen, hohem Materialverbrauch und Schwierigkeiten bei der Einhaltung regulatorischer Vorgaben.
Die integrierte Stickpacking-Kartonieranlage von Rich Packing begegnet diesen branchenspezifischen Herausforderungen mit fünf bahnbrechenden Innovationen: Hochgeschwindigkeits- und stabiler Betrieb mit 30–50 Schnitten/min, ein individuell anpassbarer, vollautomatischer Mehrspur-Stickpacker mit 2–16 Bahnen, präzises Zählen und Anordnen der Beutel zur Vermeidung von Verstopfungen, genaues Sortieren der Beutel für gleichmäßige Ausrichtung und kontinuierliche Kartonformung mit Planetenrad für optimale Formgebung. Dank über 30 Jahren Erfahrung im Bereich pharmazeutischer Verpackungsmaschinen, vollständiger Einhaltung globaler cGMP- und CE-Standards sowie umfassendem weltweitem Kundendienst ist diese Anlage mehr als nur eine Maschine – sie ist eine schlüsselfertige Verpackungslösung für Pharma- und Nahrungsergänzungsmittelhersteller weltweit.
Egal ob Sie ein kleiner Hersteller sind, der seine Produktionseffizienz steigern möchte, oder ein Großunternehmen, das eine normkonforme Verpackungslinie für hohe Durchsatzmengen sucht – die Stick-Packing-Produktionslinie von Rich Packing kann genau auf Ihre Bedürfnisse zugeschnitten werden und hilft Ihnen, Produktionskosten zu senken, die Produktqualität zu verbessern und im wettbewerbsintensiven globalen Markt die Nase vorn zu haben.
Häufig gestellte Fragen zur Stick-Packing-Kartonierlinie
Frage 1: Welche Arten von Materialien kann diese Stick-Packing-Kartonierlinie verarbeiten?
A: Unsere integrierte Abfüllanlage ist vollständig kompatibel mit vier Kernmaterialtypen: Pulver, Granulate, Flüssigkeiten und Gele. Wir bieten für jeden Materialtyp spezielle Abfüllmodule an, um eine hohe Abfüllgenauigkeit zu gewährleisten. Der Modulwechsel für Produktumstellungen kann in weniger als 30 Minuten durchgeführt werden.
Frage 2: Kann die Anzahl der Bahnen in der Mehrspur-Stickpackmaschine individuell angepasst werden?
A: Ja, die vollautomatische Mehrspur-Stickpackmaschine unterstützt individuell anpassbare Spurkonfigurationen von 2 bis 16 Spuren. Wir passen die Spuranzahl an Ihre spezifischen Produktionskapazitätsanforderungen, Ihre Werkstattkapazität und Ihre Produktspezifikationen an. Alle Konfigurationen gewährleisten höchste Präzision und Stabilität.
Frage 3: Entspricht diese Produktlinie den Standards der pharmazeutischen Industrie, wie z. B. cGMP?
A: Absolut. Unsere Stickpack-Kartonieranlage ist vollständig nach cGMP- und CE-Standards konzipiert und gefertigt. Alle materialberührenden Teile bestehen aus lebensmittelechtem Edelstahl 316L und medizinischem Silikon und verfügen über eine glatte, spaltfreie Oberfläche für schnelle Demontage und Reinigung. So werden hygienische Ecken und Kanten vermieden.
Frage 4: Lässt sich diese Linie mit anderen Verpackungsmaschinen, wie z. B. Etikettiermaschinen oder Kartonierern, integrieren?
A: Ja, die Linie zeichnet sich durch ein modulares Design mit reservierten Standard-Kommunikationsschnittstellen aus und ermöglicht so die nahtlose Integration mit einer Vielzahl von vor- und nachgelagerten Anlagen, darunter Tintenstrahl-Codierer, Etikettiermaschinen, Kartonierer, Palettierer und Kontrollwaagen. Wir bieten Ihnen außerdem eine vollständig kundenspezifische Komplettlösung für Ihre Verpackung – von der Rohmaterialzufuhr bis zur Palettierung –, die exakt auf Ihren Produktionsablauf zugeschnitten ist.
