Automatische Kapselfüllmaschine NJP 1500 von Rich Packing

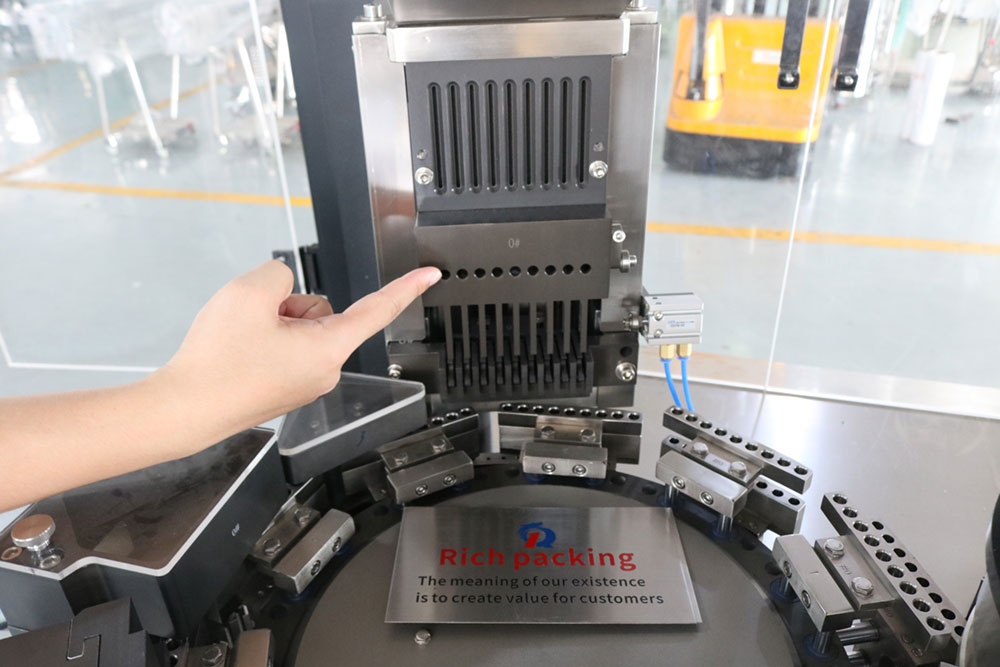

Der primäre Arbeitsfortschritt des Vollautomaten Kapselfüllmaschine besteht darin, dass bei laufender Kapselmaschine die Kapseln aus dem Kapseltrichter vertikal nacheinander in die erste Ausgabegabel der Ausgabevorrichtung eintreten.
Die Abwärtsbewegung des führenden Picks sendet sechs Kapseln gleichzeitig, und die Gummikappe befindet sich oben.
In der ersten laufenden Aufgabe schiebt das Vakuumtrennsystem die Kapseln in das Modul und bewegt gleichzeitig die Kapselkörperkappe weg.
*** Anwendungen
*** Technische Parameter
Produktionskapazität | 90000 Stk./h |
Nettogewicht der Maschine | 1200kg |
Gesamtgröße der Maschine | 900×870×1950mm |
Leistung | 380/220V 50Hz |
Totale Kraft | 5.5KW |
Anzahl Segmentbohrungen | 9 |
Vakuum | 40m3/h-0.04-0.08Mpa |
Staubfänger | 24.5Kpa 210m3/h |
Lärm | <75DB(A) |
Herstellungsrate | Leere Kapsel99,9% Volle Kapsel99,8% |
Anwendbare Kapsel | 00,0,1,2,3,4,5# |
Füllfehler | Westliche Medizin: ±3% Chinesische Medizin: ±4% |
Anwendbares Produkt | Power、Granulat、Pellet、Tablette |
Packungsgröße | 1490×1260×2150mm |
*** Konfigurationsliste
Artikel | Spezifikation | Menge | Hersteller |
Touchscreen | 6AV6/648-0BC11-3AX0 | 1 | Deutschland Siemens |
SPS | 6ES7/288-1ST20-0AA0 | 1 | Deutschland Siemens |
AC-Schütz | 3TB42 | 4 | Deutschland Siemens |
Frequenzumwandler | VFD015 B21A | 1 | Taiwan-Delta |
Thermorelais | 3UA59 | 3 | Deutschland Siemens |
Taste | ZB2-BA3C | 3 | Schneider |
Hauptmotor | CH-30-1100W | 1 | Dongli |
Nocken | RU-83DS-10 RU-83DS-6 | 2 | Taiwandaojin |
Vakuumpumpe (nass) | SK-0.5A | 1 | Shanghai |
Staubfänger | XLJ-Serie | 1 | Selbstgemacht |
Linearlager | LM10UU | 40 | Korea SAMICK |
Linearlager | LM12UU | 48 | Korea SAMICK |
Linearlager | LM20UU | 8 | Korea SAMICK |
Linearlager | LM40UU | 4 | Korea SAMICK |
Rollenlager | CF6B | 10 | Japan IKO |
Rollenlager | CF12B | 5 | Japan IKO |
Rollenlager | CF18B | 1 | Japan IKO |
Rillenkugellager | 6200 | 10 | JapanNSK |

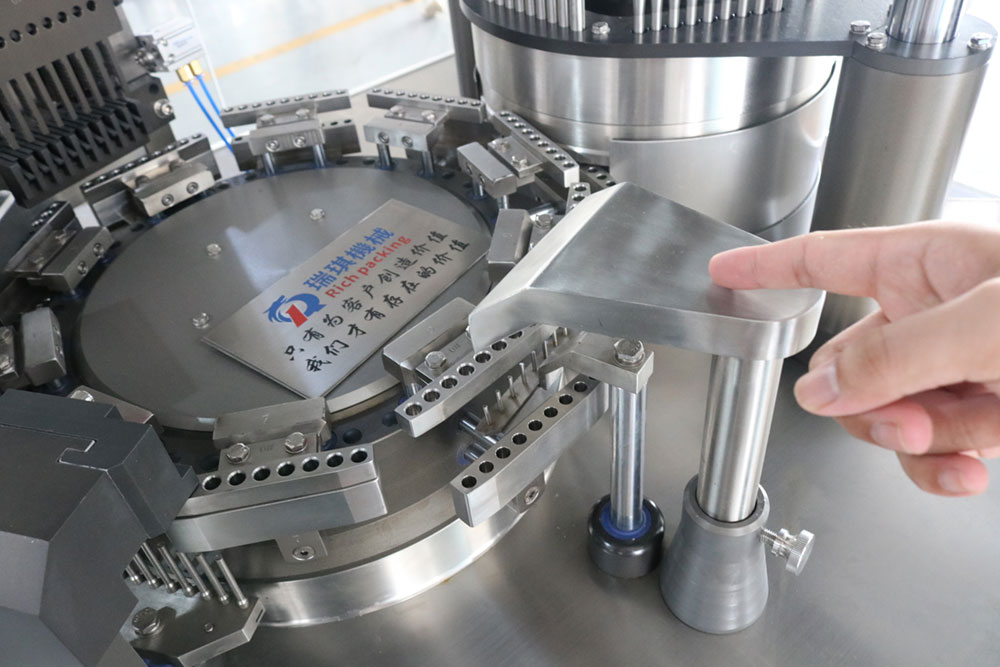

Wenn der Drehtisch intermittierend zur zweiten Arbeitsstation verdreht wird, hebt sich der obere Werkzeugzähler schnell und bewegt sich nach innen.
In der fünften Arbeitsstation schiebt der Kapselfüllstab das verdichtete Getreide in die Kapseln der Unterwerkzeuge.
Die nicht verlassene Kapsel befindet sich auf dem achten Arbeitsplatz. Auf der zehnten Workstation werden das obere und das untere Modul zusammengefügt und der Körper der unteren Kapseln wird nach oben geschoben, damit er sich einknickt.
*** Warum uns wählen?
In der elften Arbeitsstation wird das geknickte Kapselprodukt ausgeschoben und gesammelt. In der zwölften Arbeitsstation geht der Staubsauger nach dem Löschen des Moduls in den nächsten Zyklus.
Diese Art von voll automatische Kapselfüllmaschine macht kein Geräusch während des Hochgeschwindigkeitsbetriebs von Kapselfüllung , und kann die Formen bequem und schnell bis zu 15 Minuten lang wechseln.
Die automatischen intelligenten Maschinen 1500D können 100% der Null-Kapselschäden und 100% der Kapselqualität sicherstellen, die alle von ihrer 100%igen Kristallisationsverdünnungsgenauigkeit profitieren.
