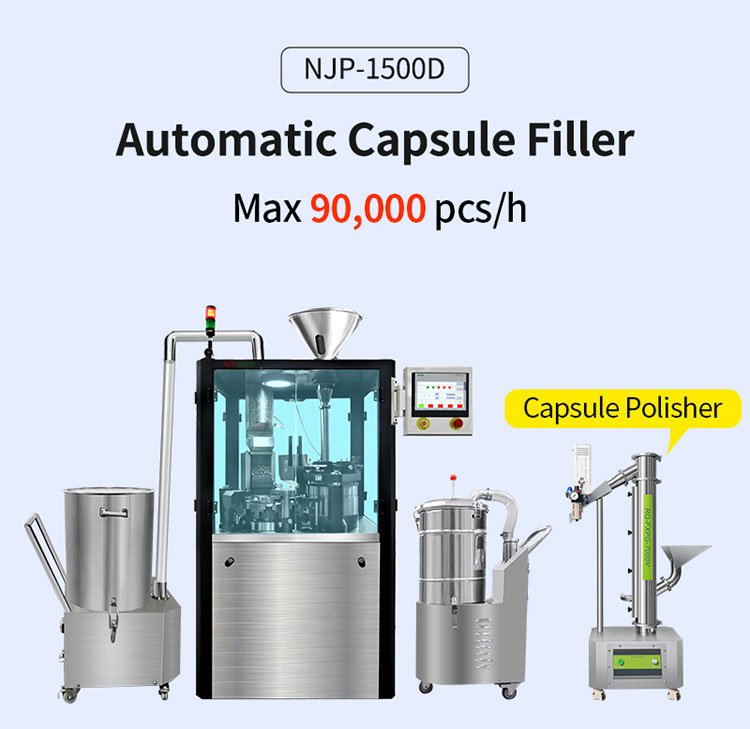

*** Technischer Parameter des automatischen Verkapselers NJP-1500D
| Name | Automatische Kapsel-Füllmaschine zur Verkapselung |
|
Produktionskapazität |
90000 Stück/h |
|
Nettogewicht der Maschine |
1200 kg |
|
Gesamtgröße der Maschine |
900×870×1950 mm |
|
Leistung |
380/220 V 50 Hz |
|
Gesamtleistung |
5,5 kW |
Automatische Kapsel-Füllmaschine NJP-1500D: 5 cGMP-Engineering-Upgrades zur Gewährleistung von über 92 % OEE und null Pulverleckagen
Einführung: Überwindung der drei Engpässe bei der Hochgeschwindigkeitsverkapselung fester Darreichungsformen
Für Produktionsleiter, Reinraumvalidierungsingenieure und Qualitätsmanagementleiter (QA), die Hochleistungsanlagen für pharmazeutische oder nutrazeutische Produkte betreiben, erfordert die Skalierung der Hartkapselverkapselung ein Gleichgewicht zwischen hoher Verarbeitungsgeschwindigkeit und strenger Dosierkonsistenz. Die Herstellung fester Darreichungsformen in großen Mengen lässt keinen Raum für mechanische Schwankungen. Anlagen, die Hunderttausende Kapseln pro Schicht produzieren, stehen jedoch bei der Nutzung veralteter oder nicht optimierter Maschinen häufig vor drei kritischen betrieblichen Engpässen.
Erstens ermöglichen herkömmliche halbgeschlossene Indexier-Drehteller, dass feines, luftgetragenes Formulierungspulver in interne Antriebswellen und Kurvenbahnen eindringt. Dieses Eindringen von Pulver verunreinigt mechanische Schmiermittel, beschleunigt den Komponentenverschleiß und verursacht unerwartete mechanische Mikrostopps.
Zweitens haben Standard-Einstufen- oder schlecht synchronisierte Dosiermechanismen bei der Verarbeitung kohäsiver Kräuterextrakte, hygroskopischer Formulierungen oder niedrigdichter pharmazeutischer Wirkstoffe (APIs) Schwierigkeiten, eine gleichmäßige Presslingsdichte aufrechtzuerhalten. Diese Unbeständigkeit führt zu unakzeptablen Füllgewichtsabweichungen, die Chargenrückweisungen verursachen und die Rohstoffkosten erhöhen.
Drittens erfordern Formatwechsel bei älteren Systemen häufig eine umfangreiche mechanische Demontage mit Spezialwerkzeugen, wodurch viele Stunden qualifizierter Technikerarbeit benötigt werden und die Gesamtanlageneffektivität (OEE) deutlich unter die Zielwerte sinkt.
Um diese chronischen Verarbeitungshürden zu beseitigen, benötigen moderne Linien für feste Darreichungsformen eine fortschrittliche, vollständig geschlossene Verkapselungsplattform, die auf Präzisionsmechanik, modularer Werkzeugtechnik und dezentraler Automatisierung basiert. Die Rich Packing NJP-1500D Automatische Kapselmaschinebewältigt diese Herausforderungen direkt.
Ausgestattet mit einem patentierten, zu 100 % vollständig geschlossenen Rotations-Indexiertisch, einem 5-stufigen Präzisions-Stampfstiftsystem und einem offenen cGMP-Layout mit Balkonstruktur liefert diese Maschine in Industriequalität die strukturelle Zuverlässigkeit und Dosierpräzision, die erforderlich sind, um eineOEE von 92 % oder höherin kontinuierlichen 24/7-Produktionsumgebungen aufrechtzuerhalten.
Entkopplung der Technik: Der intermittierende 10-Stationen-Verkapselungszyklus mit Stampfstiften
Um eine strenge Füllkonsistenz über kontinuierliche Produktionsläufe hinweg zu erreichen, müssen Verfahrenstechniker über einfache Geschwindigkeitsangaben hinausblicken und die synchronisierten Mechanismen des Verkapselungszyklus untersuchen. Die Rich Packing NJP-1500D Automatische Kapsel-Füllmaschineverwendet eine präzise intermittierende 10-Stationen-Indexierplattform. Jede Phase der Kapselhandhabung, der volumetrischen Befüllung und des Schließprozesses wird durch dedizierte mechanische Kurven gesteuert und durch elektronische Echtzeitsensoren überwacht.

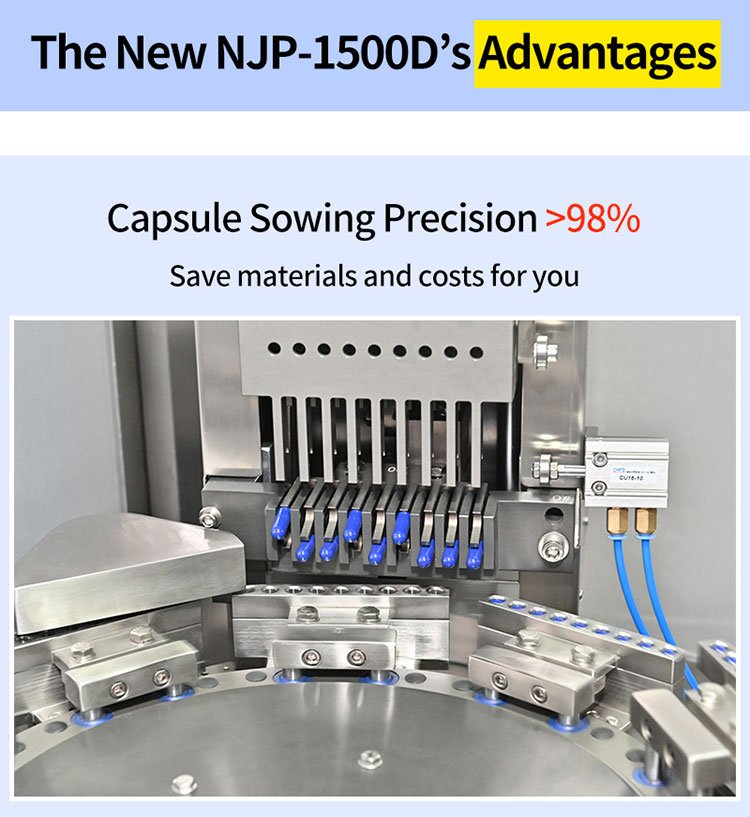

1.KapseltrennungStationen: Kapselkorrektur und Vakuumtrennung
Leere Hartgelatine- oder HPMC-Pflanzenkapseln werden aus dem Vorratsbehälter durch Schwerkraft in ein präzises mehrbahniges Magazin geführt. In Station 1 richten Ausrichtungsfinger jede Kapsel so aus, dass der Deckel immer nach oben zeigt. Wenn der Revolver zu Station 2 indexiert, zieht ein kalibriertes Hochvakuum mit Differenzdruck die Kapselkörper nach unten in die Löcher des unteren Segments, während die Deckel im oberen Segment gehalten werden. Die NJP-1500D Kapsel-Füllmaschine automatische erreicht eine verifizierte Trennungserfolgsrate von über 99,9 %, wodurch zerdrückte oder nicht getrennte Kapselhüllen praktisch vollständig eliminiert werden, bevor sie die Dosierstation erreichen.
2. Kapsel Füll- Pulver- Stationen: 5-stufige Präzisionsstempel-Dosierung
Während sich die oberen und unteren Segmente trennen, bewegen sich die offenen Kapselkörper unter der Dosierscheibe für das Formulierungspulver weiter. Als fortschrittliche automatische Kapselbefüllmaschinesetzt die Einheit fünf Sätze vertikaler Stempel ein.
Anstatt das Pulver in einem einzigen schnellen Hub zu einem Pressling zu verdichten, drücken die Stempel die Formulierung schrittweise über fünf verschiedene Stufen. Diese allmähliche Verdichtung ermöglicht das Entweichen eingeschlossener Luft und gleicht die Pulverdichte in allen Hohlräumen aus. An Station 5 wird der vollständig geformte, gleichmäßige Pulverpressling sanft in den Kapselkörper übertragen, wobei eine enge Dosiergenauigkeit von innerhalb von ±1,5%aufrechterhalten wird.
3. Stationen 6 bis 8: Fehlerausschleusung und mechanische Verriegelung
An Station 6 erkennt ein integrierter optischer Sensor alle nicht getrennten oder falsch eingesetzten Kapseln und schleust sie automatisch über gezielte Luftstrahlen in einen separaten Ausschussbehälter aus, ohne den Maschinenzyklus zu unterbrechen.
An Station 8 richten sich die gefüllten unteren Körper und oberen Kapseldeckel an der Verschließstation aus. Gegenüberliegende obere und untere Druckstangen fahren gleichzeitig aus und wenden eine ausgewogene mechanische Kraft an, um die Kapselkomponenten bis zu ihrer exakten werkseitigen Eingriffstiefe zu verriegeln und dadurch Eindellungen, Aufplatzen oder Austreten von losem Pulver zu verhindern.
4. Stationen 9 bis 10: Ausstoß des Fertigprodukts und Vakuumreinigung
An Station 9 heben positive mechanische Ausstoßstifte die verriegelten, fertigen Kapseln aus den Segmentbohrungen und führen sie eine glatte Ausgaberutsche hinunter.
An Station 10 reinigen Hochdruck-Vakuumdüsen die leeren Segmentlöcher von oben und unten und entfernen verbleibenden Mikrostsub, bevor der Rundtisch zu Station 1 zurückindexiert. Dieser kontinuierliche automatische Reinigungszyklus verhindert Materialablagerungen, gewährleistet eine reibungslose Kapselzufuhr und verhindert Kreuzkontamination zwischen Chargen.
5 Kerntechnische Durchbrüche der NJP-1500D-Serie
Die Leistungsvorteile und die Reinraumzuverlässigkeit der Rich Packing NJP-1500D Automatische Kapselfüllmaschinebasieren auf einer robusten mechanischen Konstruktion, fortschrittlicher Metallurgie und strikter Einhaltung der cGMP-Standards. Nachfolgend finden Sie eine technische Aufschlüsselung der 6 wesentlichen technischen Lösungen, die in die Plattform integriert sind:
1. Patentierter 100 % vollständig geschlossener rotierender Indexiertisch
Herkömmliche Kapselfüllmaschinen verfügen häufig über Rundtische, auf denen sich luftgetragenes Pulver auf internen Indexiermechanismen ablagern kann, was häufige Stopps zur Reinigung und Schmierung erfordert.
●Die mechanische Lösung: Die NJP-1500D Automatische Kapselbefüllmaschineintegriert einen vollständig abgedichteten, einteiligen rotierenden Indexiertisch. Alle internen Antriebskurven, Zahnräder und Hochleistungs-Lager sind in einem ölbeständigen, selbstschmierenden unteren Gehäuse isoliert.
●Der technische Vorteil: Dieses Design verhindert vollständig, dass Formulierungspulver die mechanischen Verschleißflächen erreicht. Es beseitigt Ölverunreinigungen im Reinraum-Arbeitsbereich und entfernt die Notwendigkeit häufiger manueller Schmierung, sodass die Maschine ohne unerwartete Stillstände kontinuierlich für Mehrschichtproduktion betrieben werden kann.

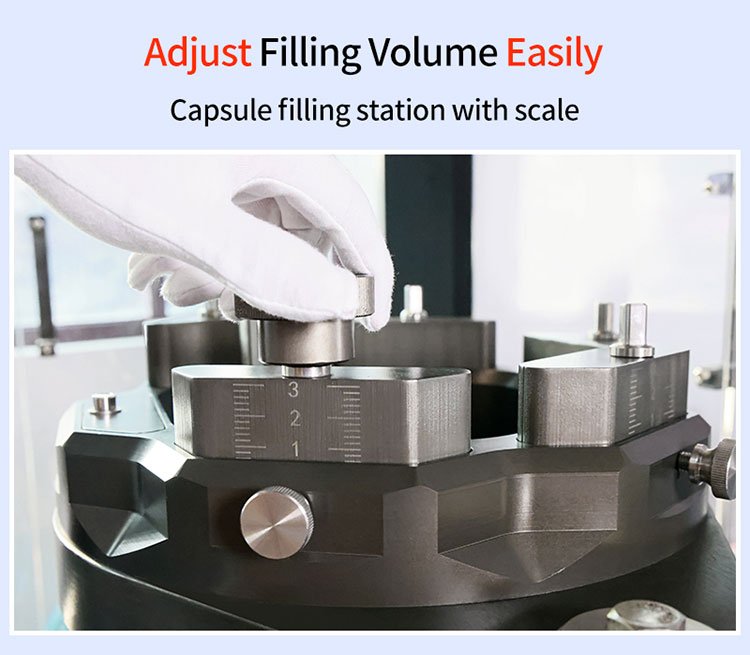

2. 5-stufiges Präzisionsstempel-Dosiersystem (±1,5 % geprüfte Genauigkeit)
Die Verarbeitung feiner chemischer APIs, klebriger botanischer Extrakte oder nährstoffreicher Pulver mit geringer Dichte führt häufig zu uneinheitlichen Füllgewichten, wenn das Material ungleichmäßig verdichtet wird.
●Die mechanische Lösung: Die Maschine verwendet ein patented Dosierscheibe kombiniert mit fünf unabhängig einstellbaren Verdichtungsstiftstationen, die als hochpräzises staubfreies automatisches Kapselfüllgerät.
●Der technische Vorteil: Der mehrstufige Verdichtungsprozess baut den Pulverkörper schrittweise auf, beseitigt Dichteunterschiede und gewährleistet eine saubere Übertragung in den Kapselkörper. Dieses System hält die Dosiergenauigkeit innerhalb von ±1,5%, reduziert den Verlust an Wirkstoffen, eliminiert kostspielige Überfüllung und hält jede Charge innerhalb strenger pharmakopöischer Gewichtsspezifikationen.
3. Antistatische schonende Trennung für Gelatine- und HPMC-Pflanzenkapseln
Organische HPMC- und pflanzenbasierte Pullulan-Kapseln werden häufig in modernen pharmazeutischen Anwendungen und Nahrungsergänzungsmitteln eingesetzt, aber ihre spröden Wände und ihre Anfälligkeit für statische Anhaftung können bei Standardmaschinen zu Rissen führen.
●Die mechanische Lösung: Die Sortierbahnen der Kapseln, Ausrichtungsfinger und Messingsegmentbohrungen sind präzisionsgefertigt, spiegelpoliert und mit einer antistatischen Oberflächenschicht behandelt.
●Der technische Vorteil: Dieser reibungsarme Weg stellt sicher, dass empfindliche Pflanzenkapseln ohne Oberflächenkratzer, Verformungen oder Kantenrisse reibungslos durch Ausrichtung und Vakuumtrennung gleiten. Durch die Aufrechterhaltung von Schalenverlustquoten unter 0,05%, spart dieses System erhebliche Materialkosten bei hochwertigen leeren Kapseln.

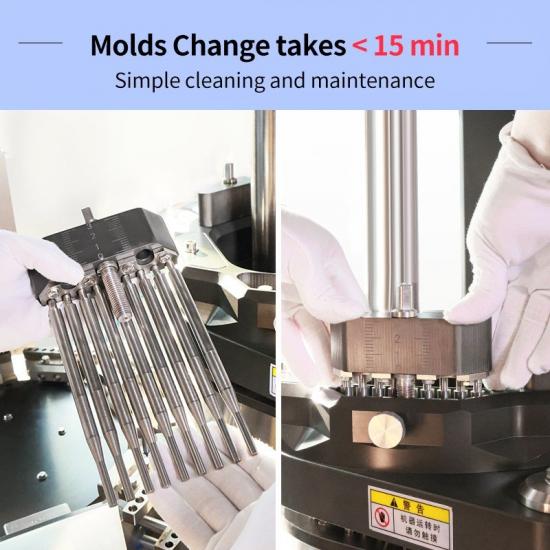

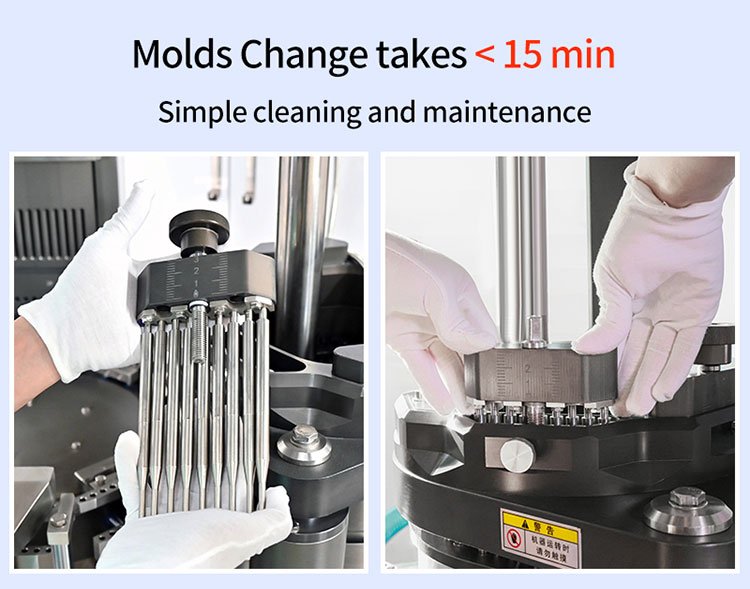

4. 15-minütiges werkzeugloses Design für den Format-Matrizenwechsel
In Umgebungen der Auftragsfertigung mit hoher Produktvielfalt reduziert der mehrere Stunden dauernde Austausch von Wechselteilen zwischen verschiedenen Kapselgrößen direkt die Anlagenrentabilität.

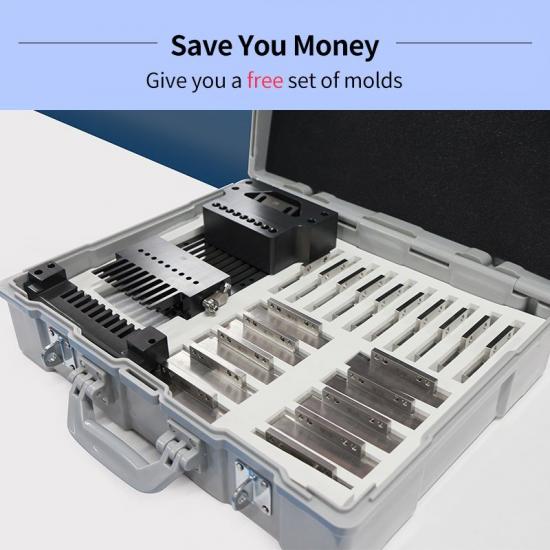

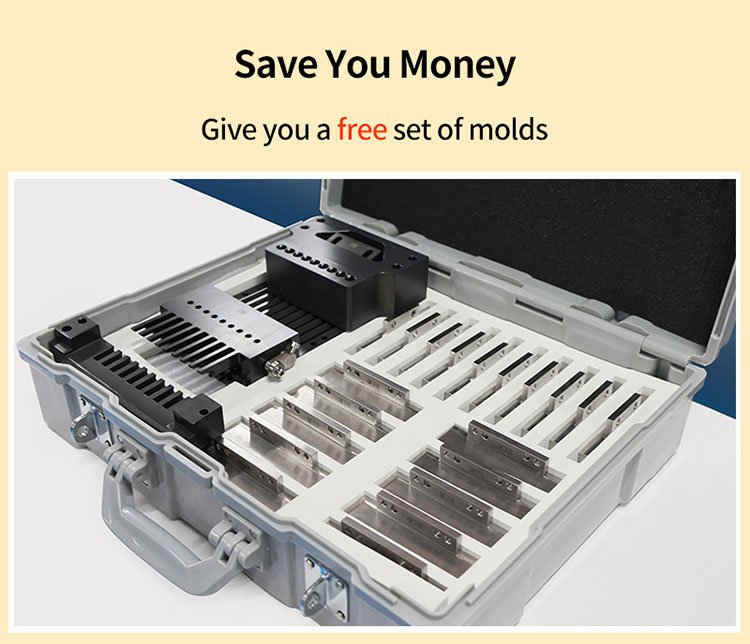

●Die mechanische Lösung: Die Formateinheit – einschließlich oberer und unterer Segmentringe, Kapselmagazinbahnen und Verdichtungsstiftblöcke – verwendet eine Präzisionsausrichtung mit Passstiften und Schnellverschluss-Befestigungselementen.
●Der technische Vorteil: Ein einzelner Bediener kann einen vollständigen Formatgrößenwechsel (von Größe #00 bis #5) in nur 15 bis 20 Minuten ohne spezielle Kalibrierungswerkzeuge durchführen. Diese schnelle Austauschfähigkeit minimiert die Ausfallzeit beim Wechsel und hilft Ihrer Anlage, eine hohe Produktionsflexibilität aufrechtzuerhalten.
5. Vollständige SUS316L-Kontaktmetallurgie und cGMP-Balkon-Offenarchitektur
Die Einhaltung internationaler regulatorischer Standards erfordert Maschinen, die mit hochwertigen, nicht reaktiven Materialien gebaut sind und gründliche, überprüfbare Reinigungsverfahren ermöglichen.
●Die mechanische Lösung: Alle Komponenten, die mit Formulierungspulvern oder leeren Kapseln in Kontakt kommen, sind aus medizinischem SUS316L-Edelstahl gefertigt, während das Außengehäuse aus hochfestem SUS304 besteht.
●Der technische Vorteil: Die Verarbeitungszone verwendet ein sauberes Balkondesign mit einer glatten, spaltfreien Grundplatte. Dieses offene Layout beseitigt Materialansammlungspunkte, ermöglicht schnelle Waschvorgänge zwischen Produktionschargen und erfüllt vollständig die hygienischen Designanforderungen der FDA-, EMA- und FSSC 22000-Audits.
Technische Spezifikationsmatrix: Leistungsdaten des NJP-1500D
Um Validierungsingenieure, Anlagenplaner und technische Beschaffungsteams bei der Geräteauswahl zu unterstützen, stellt die folgende Tabelle die wesentlichen Herstellungs- und Betriebsparameter des automatischen Kapselfüllers NJP-1500D:
|
Technischer Leistungsparameter |
Herstellungsspezifikationen des Rich Packing NJP-1500D |
|
Maximale Produktionskapazität |
Bis zu 90.000 Kapseln/Stunde (1.500 Kapseln/Minute) |
|
Anwendbare Kapselgrößen |
#00, #0, #1, #2, #3, #4, #5 (Hartgelatine- und HPMC-Pflanzenschalen) |
|
Bereich der Dosiergewichtsgenauigkeit |
Innerhalb von ±1,5 % |
|
Erfolgsrate der Kapseltrennung |
99,9 % (Hochvakuum-Differenztrennmechanismus) |
|
Konstruktion des Indexierungsdrehtisches |
Patentierter, zu 100 % vollständig geschlossener rotierender Indexierungstisch |
|
Automatisierungs- und Steuerungsarchitektur |
Industrielle Siemens-SPS gekoppelt mit Farb-Touchscreen-HMI |
|
Metallurgie der Produktkontaktteile |
Hochwertiger geschmiedeter SUS316L-Edelstahl (vollständiger cGMP-Hygienestandard) |
|
Gesamter elektrischer Leistungsbedarf |
7,5 kW (Standardkonfigurationen 380 V / 220 V, 3-Phasen, 50/60 Hz) |
Gesamtbetriebskosten (TCO) und Unterstützung bei der Reinraumvalidierung
Bei der Investition in eine automatische Kapselfüllmaschine, bewerten erfahrene Führungskräfte der Pharmaindustrie die langfristigen Gesamtbetriebskosten (TCO) neben den anfänglichen Investitionsausgaben. Kostengünstige Maschinen ohne robuste Zonenisolierung oder präzise Dosiersteuerung verursachen häufig hohe wiederkehrende Kosten, einschließlich API-Verlusten durch Gewichtsschwankungen, hoher Ausschussraten bei Kapselhüllen und längeren Verzögerungen während der Reinraumvalidierungsprüfungen.
Die Rich Packing automatische Kapselfüllmaschine NJP-1500D optimiert die Kapitaleffizienz durch Maximierung der Ausbeute im Einzeldurchlauf und Minimierung der Umrüststillstandszeiten. Durch die Begrenzung der Dosiergewichtsschwankungen innerhalb einer verifizierten $\pm1,5\%$-Toleranz und die Aufrechterhaltung einer Kapseltrennrate von über 99,9 % reduziert das System den Formulierungsabfall erheblich. Dieser Schutz ist besonders wertvoll bei der Verarbeitung teurer Wirkstoffe oder empfindlicher Kräuterextrakte.
Zusätzlich kann die Vorbereitung der Dokumentation für behördliche Audits durch Stellen wie die US-amerikanische FDA, Health Canada oder europäische nationale Arzneimittelbehörden eine erhebliche Belastung für interne Qualitätsteams darstellen.
Um diesen Prozess zu vereinfachen, wird jedes System direkt ab Werk mit einem vollständigen Qualifikationsdokumentationspaket ausgeliefert. Dieses umfasst umfassende Protokolle in der Originalsprache Englisch für Installationsqualifizierung (IQ), Funktionsqualifizierung (OQ) und Leistungsqualifizierung (PQ).
Durch die Bereitstellung vorformatierter Testprotokolle für Sensorkalibrierungen, Not-Aus-Schaltungen und die Überprüfung der Dosiergenauigkeit helfen wir Ihnen, erhebliche Beratungskosten zu sparen und Ihren Weg zur kommerziellen Produktion zu beschleunigen.
Zusammenfassung & Handlungsaufforderung: Sichern Sie sich werkseitige Direktpreise
Die Rich Packing NJP-1500D automatische Kapselfüllmaschine bietet eine zuverlässige, leistungsstarke Lösung für die moderne Verkapselung fester Dosierungsformen. Durch die Kombination eines patentierten, vollständig geschlossenen rotierenden Indexiertisches mit einem 5-stufigen Präzisions-Tampstift-Dosiermechanismus, antistatischem Werkzeug für pflanzliche Kapseln und einer offenen SUS316L-Balkonkonstruktion beseitigt diese Plattform die branchenüblichen Probleme von Pulververlust, Dosierschwankungen und langsamen Umrüstzeiten.
Egal, ob Sie eine kommerzielle pharmazeutische Produktionsanlage erweitern, eine Lohnfertigungseinrichtung modernisieren oder eine hochleistungsfähige Nutraceutical-Produktionslinie skalieren, die NJP-1500D bietet die strukturelle Zuverlässigkeit und Validierungsunterstützung, die erforderlich sind, um einen OEE von 92 % oder höher in Ihren Betriebsabläufen aufrechtzuerhalten.
Technische FAQ für Beschaffungsteams im Reinraum
F1: Wie hält die NJP-1500D bei kontinuierlicher Produktion eine Verkapselungs-OEE von über 92 % aufrecht?
A: Die NJP-1500D automatische Kapselfüllmaschine verwendet einen patentierten, vollständig geschlossenen rotierenden Indexiertisch, der interne Antriebskurven und Lager vollständig von in der Luft befindlichem Pulver isoliert. In Kombination mit einem automatisierten Sensor-Netzwerk mit geschlossenem Regelkreis, einer Kapseltrennrate von 99,9 % und einer automatischen Fehleraussortierung verhindert sie mechanische Blockierungen und Mikrostillstände, die bei älteren Maschinen mit offenem Revolver häufig auftreten.
F2: Kann dieser automatische Kapselfüller spröde organische HPMC-Pflanzenkapseln verarbeiten, ohne sie zu beschädigen?
A: Ja, absolut. Die Maschine verfügt über hochglanzpolierte Sortierschienen, sanfte Ausrichtungsfinger und antistatische Chromoberflächenbehandlungen an allen Kontaktbereichen der Kapseln. Dieser reibungsarme Weg stellt sicher, dass spröde HPMC- und Pullulan-Pflanzenkapseln sanft ausgerichtet, getrennt und verschlossen werden, ohne Kantenabplatzungen oder Risse in der Kapselwand.
F3: Wie lange dauert ein vollständiger Formatwechsel der Kapselgröße bei der NJP-1500D?
A: Dank der präzisen Passstiftpositionierung und der Schnellverschluss-Befestigungselemente kann ein einzelner Techniker einen vollständigen Formatwechsel – einschließlich Segmenten, Magazinschienen und Tampstiftblöcken – in nur 15 bis 20 Minuten ohne spezielle Kalibrierungswerkzeuge durchführen.
F4: Wie verhindert das 5-stufige Tampfsystem Schwankungen des Pulvergewichts?
A: Anstatt die Rezeptur in einem einzigen schnellen Kompressionshub zu einem Pressling zu verdichten, komprimiert die Maschine das Pulver schrittweise über fünf unterschiedliche Stufen. Diese schrittweise Verdichtung ermöglicht ein gleichmäßiges Entweichen eingeschlossener Luft, gleicht die Dichte über alle Dosierbohrungen aus und hält Füllgewichtsschwankungen strikt innerhalb von ±1,5 %, selbst bei der Verarbeitung nicht frei fließender botanischer Extrakte.
F5: Welche Validierungsdokumente werden für internationale pharmazeutische Audits geliefert?
A: Jede Maschine wird direkt ab Werk mit einem vollständigen Paket zur regulatorischen Validierung geliefert. Dieses umfasst die vollständige CE-Zertifizierung, elektrische Schaltpläne, Rückverfolgbarkeitsprotokolle für Materialien sowie umfassende, native englische Vorlagen für Installationsqualifizierung (IQ), Funktionsqualifizierung (OQ) und Leistungsqualifizierung (PQ).
