Flüssigkeitsgefüllte Hartkapseln: Ein vollständiger Leitfaden für Befüllung, Versiegelung & Herstellung

Flüssigkeitsgefüllte Hartkapseln verwenden eine zweiteilige Hartschale, um kompatible Flüssigkeiten, Suspensionen oder Halbfeststoffe aufzunehmen. Nach der Dosierung werden Kappe und Körper verschlossen und, sofern die Formulierung dies erfordert, an der Verbindungsstelle zwischen Kappe und Körper versiegelt. Im Gegensatz zur Pulverbefüllung, Flüssigkapselproduktion stellt strengere Anforderungen an den Formulierungsfluss, die Schalenkompatibilität, die Dosierwiederholgenauigkeit und die Dichtungsintegrität.

Bei der Herstellung von flüssigkeitsgefüllten Hartkapseln müssen Formulierung, Dosiersystem, Kapselhülle, Versiegelungsmethode und die Bedingungen nach der Versiegelung zusammenwirken. Dieser Leitfaden folgt diesem Prozess von der Formulierungsselektion und Befüllung bis hin zum Verschließen, Versiegeln, Trocknen oder Aushärten, der Inspektion und der Wahl der Ausrüstung.

Was sind flüssigkeitsgefüllte Hartkapseln?

Flüssigkeitsgefüllte Hartkapseln (LFHCs) sind vorgeformte zweiteilige Kapseln mit einem längeren Körper für die Füllung und einer kürzeren Kappe, die darüber schließt. Sie können Gelatine- oder Polymershüllen wie HPMC verwenden, aber die Formulierung und der Prozess müssen mit der gewählten Hülle kompatibel sein.

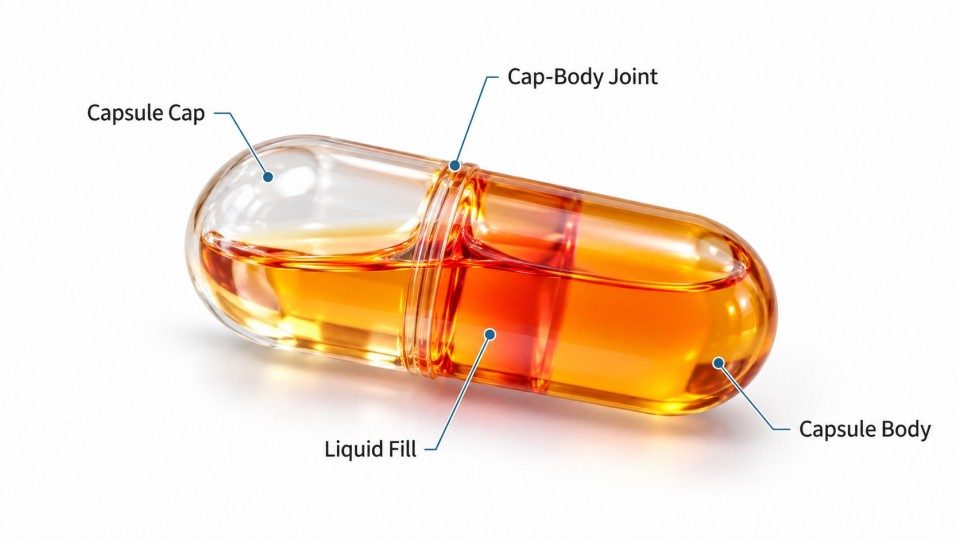

Struktur einer flüssigkeitsgefüllten Hartkapsel

Eine flüssigkeitsgefüllte Hartkapsel hat vier funktionale Teile:

• Kapselkörper: nimmt die dosierte Formulierung auf.
• Kapselkappe: schließt über dem gefüllten Körper.
• Flüssige oder halbfeste Füllung: die dosierte Formulierung.
• Kappe-Körper-Verbindung: die überlappende Schnittstelle, die einen mechanischen Verschluss bietet und bei Bedarf die Versiegelung aufnimmt.

Das Verschließen verbindet Kappe und Körper; das Versiegeln schließt die Verbindungsstelle ab. Bei Flüssigfüllungen kann diese zusätzliche Versiegelung das Auslaufen durch die Kappe-Körper-Schnittstelle verringern und das unerwünschte Eindringen während der Handhabung und Lagerung begrenzen.

Gelatine- vs. HPMC-Kapselhüllen

Gelatine und HPMC verhalten sich nicht bei jeder flüssigen Formulierung gleich. Feuchtigkeit, Lösungsmittel, Hilfsstoffe und Lagerbedingungen können die Sprödigkeit, Verformung, Masse oder Integrität der Hülle verändern, daher muss die Wahl der Hülle mit der tatsächlichen Formulierung getestet werden.

In der Praxis ist weder Gelatine noch HPMC automatisch die bessere Option. Ihr Feuchtigkeitsverhalten und ihre mechanische Reaktion unterscheiden sich, während die vollständige Kompatibilität zwischen Formulierung und Hülle im nächsten Abschnitt bewertet wird.

Flüssigkeitsgefüllte Hartkapseln vs. Softgels

Sowohl LFHCs als auch Softgels können Flüssigkeiten oder Halbfeststoffe enthalten, werden aber unterschiedlich hergestellt. Ein Softgel bildet während der Verkapselung eine flexible Hülle um die Füllung; eine LFHC beginnt mit einer vorgeformten zweiteiligen Hartschale.

Dieser Unterschied verändert die Abfüllanlage, die Dosiermethode, das Verhalten der Hülle und den Versiegelungsschritt. LFHCs sind nützlich, wenn ein Produkt ein Hartkapselformat mit einer kompatiblen flüssigen oder halbfesten Füllung benötigt.

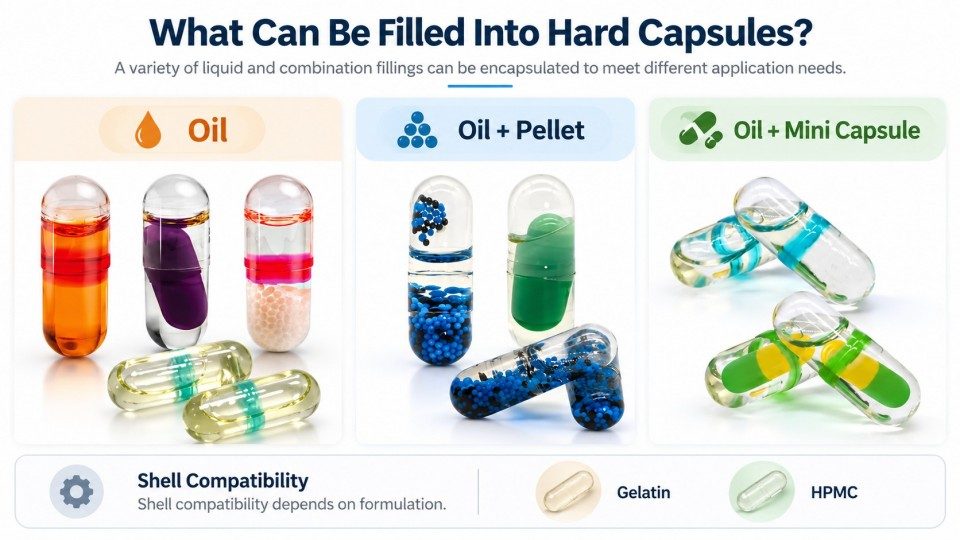

Was kann in Hartkapseln gefüllt werden?

Hartkapseln können Öle, nicht-wässrige Lösungen, Suspensionen und ausgewählte Halbfeststoffe oder Pasten enthalten, aber die Formulierung muss dennoch mit der Hülle, dem Dosiersystem und dem Versiegelungsprozess kompatibel sein.

Öle und lipidbasierte Formulierungen

Öle und lipidbasierte Füllungen sind häufige Anwendungen für LFHCs, da eine Verdrängungsdosierung sie genau dosieren kann, solange ihr Fluss stabil bleibt. Aber ein Öl ist nicht automatisch mit jeder Hartkapselhülle kompatibel.

Lipidzusammensetzung, Tenside, Hygroskopizität, Viskosität und Wechselwirkungen mit der Hülle können die Kapselintegrität verändern. Bestätigen Sie die Kompatibilität mit der beabsichtigten Formulierung und nicht nur mit der Formulierungskategorie.

Lösungen und Suspensionen

Lösungen sind in der Regel einfacher zu dosieren, wenn Viskosität und Zusammensetzung stabil bleiben. Suspensionen fügen einen weiteren Kontrollpunkt hinzu: Feststoffe müssen gleichmäßig dispergiert bleiben, damit das Material, das die Pumpe und die Düse erreicht, immer noch der beabsichtigten Formulierung entspricht.

Kontrollieren Sie bei der Suspensionsabfüllung das Mischen, die Verweilzeit, das Absetzen, das Düsenverhalten und die Dosierwiederholgenauigkeit. Sobald die Formulierung ihre Homogenität verliert, kann die Flüssigkapsel-Abfüllmaschine den Zusammensetzungsunterschied nachgelagert nicht mehr korrigieren.

Halbfeststoffe und Pasten

Halbfeststoffe und Pasten können ebenfalls in Hartkapseln gefüllt werden, aber Temperatur und Scherkräfte können ihren Fluss schnell verändern. Wählen Sie das Dosiersystem basierend auf der tatsächlichen Rheologie der Formulierung und nicht nach dem Produktetikett.

Keramik- oder andere Verdrängungspumpen können für viskose Füllungen geeignet sein, aber Pumpentyp, Düsendesign und Betriebsbedingungen erfordern dennoch produktspezifische Versuche.

Kompatibilität von Formulierung und Kapselhülle

Bevor Sie die Hülle oder Maschine auswählen, prüfen Sie die Formulierung auf die Faktoren, die die Abfüllung und die Kapselintegrität am wahrscheinlichsten beeinflussen:

• Feuchtigkeit und Wasseraktivität;
• Hygroskopizität;
• Lösungsmittelverträglichkeit;
• Zusammensetzung von Lipiden und Tensiden;
• Viskosität und Fließverhalten;
• Formulierungstemperatur;
• Verformung oder Sprödigkeit der Kapselhülle;
• mögliche Wechselwirkung zwischen Formulierung und Kapselhülle.

Dieses Screening ist wichtig, da Formulierungskomponenten die mechanischen Eigenschaften und die Integrität von Hartkapseln während der Befüllung und Lagerung verändern können.

Formulierungen, die eine spezielle Bewertung erfordern

Kennzeichnen Sie eine Formulierung für zusätzliche Tests, wenn sie stark hygroskopisch ist, eine hohe Wasseraktivität aufweist, hüllenreaktive Lösungsmittel enthält, ihre Viskosität stark mit der Temperatur ändert, suspendierte Partikel enthält, Luft einschließt oder an der Düse Fäden zieht. Eine hohe Wasseraktivität kann Gelatinehüllen aufweichen oder verformen, daher erfordern wässrige oder stark hygroskopische Füllungen eine besonders sorgfältige Kompatibilitätsprüfung.

Wählen Sie die Kapselhülle oder die Abfüllmaschine für flüssige Hartkapseln nicht allein aufgrund der Formulierungskategorie aus. Bewerten Sie die tatsächliche Formulierung, die Kapselhülle, das Dosiersystem, das Versiegelungsverfahren und die Lagerbedingungen als einen gemeinsamen Prozess.

Wie werden flüssigkeitsgefüllte Hartkapseln hergestellt?

Die Herstellung von flüssigkeitsgefüllten Kapseln folgt einer klaren Abfolge: Vorbereitung der Formulierung, Trennung der Kapsel, Dosierung der Füllung, Verschließen der Kapselhülle, Versiegelung der Verbindungsstelle, Trocknen oder Aushärten der Versiegelung, Inspektion der Kapsel und Ausschleusen des akzeptierten Produkts. Die Maschinen unterscheiden sich, aber diese Kontrollpunkte bleiben eng miteinander verknüpft.

Schritt 1: Vorbereitung der Formulierung

Charakterisieren Sie vor der Produktion Viskosität, Homogenität, Temperaturempfindlichkeit, Absetzverhalten, Lufteinschluss und Hüllenkompatibilität. Diese Eigenschaften bestimmen, wie sich die Formulierung im Trichter, in der Pumpe, an der Düse und im Kapselkörper verhält.

Suspensionen benötigen eine stabile Dispersion während des gesamten Laufs. Viskose Füllungen erfordern Dosierbedingungen, die Fadenbildung, Tropfenbildung und eine langsame Pumpenerholung begrenzen.

Schritt 2: Zuführung und Trennung der leeren Kapseln

Leere Hartkapseln werden zugeführt, ausgerichtet und in Kappe und Körper getrennt. Der Körper muss die Füllposition korrekt erreichen, während die Kappe für das Verschließen nach der Dosierung zurückgehalten wird. Sortieren Sie Kapseln aus, die sich vor der Dosierung nicht trennen lassen.

Schritt 3: Flüssigkeitsdosierung und -befüllung

Das Dosiersystem dosiert die Formulierung in jeden Kapselkörper. Verdrängersysteme, einschließlich Kolben- und Keramikpumpenkonstruktionen, sind gängige Optionen, wenn sie auf das Fließverhalten der Formulierung abgestimmt sind.

Die Viskosität verändert das Dosierverhalten bei der Flüssigbefüllung von Hartkapseln direkt: Pumpenreaktion, Düsennachlaufen, Fadenbildung, Füllgeschwindigkeit und Dosierwiederholgenauigkeit können sich damit verändern. Es gibt kein allgemeingültiges Viskositäts- oder Temperaturlimit; das Betriebsfenster hängt von der Formulierung, dem Pumpen-/Düsendesign und dem validierten Maschinenprozess ab.

Überwachen Sie während der Produktion den Zustand der Formulierung, die Pumpenreaktion, den Düsenverschluss, die Kapselposition und die Füllkonsistenz gemeinsam. Die FDA-Leitlinien betonen kontrollierte Herstellungsbedingungen und angemessene In-Prozess-Tests für Kapseloperationen.

Schritt 4: Kapselverschluss und Verriegelung

Nach der Dosierung führt die Maschine Kappe und Körper zusammen, um die grundlegende geschlossene Kapsel zu bilden.

Verriegelung ist nicht Versiegelung. Die mechanische Verriegelung hält die beiden Hüllenteile zusammen, aber eine Flüssigkeit kann immer noch einen Leckageweg durch die Schnittstelle zwischen Kappe und Körper finden, wenn die Verbindungsstelle nicht ausreichend versiegelt ist.

Schritt 5: Kapselversiegelung

Die Versiegelung fügt eine Barriere an der Verbindungsstelle zwischen Kappe und Körper hinzu. Abhängig von der Kapsel und dem Prozess kann dies ein externes Band oder eine andere Naht- oder Schmelzversiegelungsmethode sein.

Schritt 6: Trocknen, Aushärten und Kühlen

Nach der Versiegelung benötigt die Verbindungsstelle kontrollierte Bedingungen zum Trocknen, Festwerden oder Aushärten. Kühlung wird zu einem separaten Prozessbedarf, wenn eine erhitzte oder thermoplastische Füllung in ihren Zielzustand zurückkehren muss; routinemäßige Öle, Lösungen und Suspensionen benötigen nicht automatisch einen separaten Kühlschritt.

Das Abfüllsystem für flüssige Hartkapseln verwendet eine vertikale Lufttrocknungs-/Kühlanordnung. Stabilisieren Sie die Versiegelung, ohne die Hülle zu verformen, die Verbindungsstelle zu stören oder den Füllzustand zu verändern.

Schritt 7: Inspektion und Ausschleusung

Die Inspektion sollte auf Defekte abzielen, die für die Produktqualität oder die Linienstabilität wichtig sind. Abhängig von den installierten Sensoren kann eine Linie das Vorhandensein der Kapsel, die Ausrichtung, die Trennung von Kappe und Körper, den Verschluss, sichtbare Verformungen, Leckagen oder das Aussehen der Versiegelung prüfen.

Schritt 8: Entladung der fertigen Kapseln

Akzeptierte Kapseln werden dann zur nachgelagerten Handhabung oder Verpackung weitergeleitet. Abhängig vom Produkt kann dies das Polieren der Kapseln umfassen, Kapsel sortierung,  Kapselzählung und Abfüllung in Flaschen, Blisterverpackung, oder Kartonierung.

Wie werden flüssigkeitsgefüllte Hartkapseln versiegelt?

Die Versiegelung schützt die Verbindungsstelle zwischen Kappe und Unterteil; es handelt sich um einen separaten Vorgang, der über das bloße Verriegeln der Kapsel hinausgeht.

Warum flüssigkeitsgefüllte Hartkapseln eine Versiegelung erfordern

Eine mechanisch verriegelte Kapsel weist immer noch eine überlappende Schnittstelle zwischen Kappe und Unterteil auf. Bei einer flüssigen Füllung kann diese Schnittstelle zu einem Leckagepfad werden, daher wird der Versiegelungsprozess eingesetzt, um das Austreten von Flüssigkeit zu verringern und das Eindringen von Umwelteinflüssen zu begrenzen.

Wo Versiegelungskleber aufgetragen wird

Bei der kleberbasierten Versiegelung wird das Material um die Verbindungsstelle von Kappe und Unterteil oder die Kapselnaht aufgetragen. Der genaue Kontaktbereich und das Auftragungsmuster hängen von der Kapselhülle und der Versiegelungstechnologie ab.

Beim externen Bandieren wird ein Versiegelungsband um die Außenseite der Verbindungsstelle gewickelt. Andere Verfahren tragen die Versiegelungsflüssigkeit direkt auf die Naht auf und nutzen kontrollierte Bedingungen, um einen integrierten Verschluss zu bilden. Sie lösen dasselbe Problem, sind aber nicht derselbe Prozess.

Wie Versiegelungskleber die Kapselversiegelung erzeugt

Das Versiegelungsmaterial muss die Zieloberflächen der Kapselhülle erreichen und gleichmäßig benetzen oder mit ihnen interagieren, dann abbinden, trocknen oder zu der beabsichtigten Barriere verschmelzen. Der Zustand des Dichtmittels, die Geometrie der Verbindungsstelle, das Hüllenmaterial, der Anpressdruck und die Nachbehandlung der Versiegelung beeinflussen das Ergebnis.

Was zählt, ist eine gleichmäßige Abdeckung der Verbindungsstelle und eine reproduzierbare Versiegelungsbildung – nicht einfach nur, ob Dichtmittel vorhanden ist.

Temperatur des Versiegelungsklebers und Gleichmäßigkeit des Auftrags

Wo die Versiegelungsflüssigkeit temperaturgesteuert ist, sind vier Variablen gemeinsam wichtig: Chemie des Dichtmittels, Viskosität, Temperatur und Gleichmäßigkeit des Auftrags. Wenn das Dichtmittel zu dickflüssig, zu dünnflüssig, schlecht konditioniert oder ungleichmäßig aufgetragen ist, wird die Abdeckung der Verbindungsstelle inkonsistent. Legen Sie das Arbeitsfenster für die tatsächliche Kapselhülle, die Versiegelungsformulierung und den Maschinenprozess fest.

Übernehmen Sie keine Versiegelungstemperatur von einem anderen Kapselsystem. Validieren Sie den Zustand des Dichtmittels für die tatsächlich verwendete Formulierung und Maschine.

Kompatibilität der Kapselhülle während der Versiegelung

Die Hülle muss sowohl die Formulierung als auch den Versiegelungsprozess vertragen. Feuchtigkeit, Lösungsmittel, Hitze und Trocknungsbedingungen können das Verhalten der Hülle verändern, daher sollten die Entwicklung der Versiegelung und die Kompatibilität der Hülle gemeinsam bewertet werden.

Trocknen und Aushärten nach der Versiegelung

Das Trocknen oder Aushärten nach der Versiegelung bringt das Dichtmittel in seinen beabsichtigten physikalischen Zustand. Die erforderliche Zeit und die Bedingungen hängen von der Chemie der Versiegelung, dem Hüllenmaterial, der Ausrüstung und der Formulierung ab.

Für die Prozesskontrolle verfolgen Sie die Versiegelung in dieser Reihenfolge:

Zustand des Dichtmittels → Gleichmäßigkeit des Auftrags → Abdeckung der Verbindungsstelle → Trocknen/Aushärten → Integrität der Versiegelung

Häufige Probleme beim Abfüllen und Versiegeln von Flüssigkapseln

Beginnen Sie die Fehlersuche bei dem Defekt, den Sie sehen können, und verfolgen Sie ihn dann bis zu der Prozessvariablen zurück, die ihn tatsächlich verursachen kann.

Verwenden Sie die folgende Tabelle als Leitfaden für erste Überprüfungen; die endgültigen Einstellungen müssen weiterhin dem validierten Produkt- und Maschinenprozess folgen.

Welche Ausrüstung wird für flüssigkeitsgefüllte Hartkapseln verwendet?

Eine Flüssigkapsel-Abfüllmaschine kombiniert die Handhabungs-, Dosier-, Verschließ- und – bei integrierten Linien – Versiegelungs- und Nachversiegelungsschritte, die für die LFHC-Produktion erforderlich sind. Für Projekte, die Validierungsunterstützung erfordern, kann Rich Packing FAT/SAT, IQ/OQ-Dokumentationund Bedienerschulungen bereitstellen.

Flüssigkapsel-Abfüllmaschine

Die Hauptmaschine führt und trennt leere Kapseln, dosiert die Flüssigkeit, verschließt die Hülle und leitet die Kapseln bei integrierten Systemen zur Versiegelung und Nachbehandlung weiter.

Flüssigkeitsdosiersystem

Das Dosiersystem steuert, wie konsistent die Formulierung jede Kapsel erreicht. Die Flüssigkapsel-Abfüllmaschine von Rich Packing verwendet eine servogesteuerte Flüssigkeitsdosierung mit Keramikpumpenkonfigurationen; die Konfiguration bietet einen Ausstoß von bis zu 60.000 Kapseln/Stunde und einen Abfüllfehler von ≤2 % für diese Konfiguration.

Kapselversiegelungssystem

Das Versiegelungssystem trägt das gewählte Dichtmittel auf oder führt den erforderlichen Nahtversiegelungsvorgang durch. Sein Design muss auf die Kapselhülle, die Formulierung, das Dichtmittel und die validierten Produktionsbedingungen abgestimmt sein.

Trocknungs-, Aushärtungs- und Kühlsystem

Die Handhabung nach dem Versiegeln gibt der Verbindung Zeit zum Trocknen, Abbinden oder Aushärten, bevor die Kapsel weitergeleitet wird. Kühlung ist wichtig, wenn der Abfüll- oder Versiegelungsprozess Wärme verwendet.

FAQ

Referenzen

[1] Ma JH, Yang M, Zeng M, Chen XM, Lan J. A review on liquid-filled hard gelatin capsules. Zhongguo Zhong Yao Za Zhi. 2008;33(5):602-605. PubMed: https://pubmed.ncbi.nlm.nih.gov/18536390/

[2] Grüne L, Bunjes H. Suitability of phosphatidylcholine-based formulations for liquid filling in hard capsules. European Journal of Pharmaceutical Sciences. 2020;153:105470. https://doi.org/10.1016/j.ejps.2020.105470

[3] Nirale P, Arora S, Solanki A, Bhat J, Singh RK, Yadav KS. Liquid Filled Hard Shell Capsules: Current Drug Delivery Influencing Pharmaceutical Technology. Current Drug Delivery. 2022;19(2):238-249. https://doi.org/10.2174/1567201818666210301094400

[4] Koehl NJ, Shah S, Djouka Tenekam I, et al. Lipid Based Formulations in Hard Gelatin and HPMC Capsules: a Physical Compatibility Study. Pharmaceutical Research. 2021;38(8):1439-1454. https://doi.org/10.1007/s11095-021-03088-8

[5] U.S. Food and Drug Administration. Dosage Form Drug Manufacturers cGMPs: Guide to Inspections of Dosage Form Drug Manufacturers. FDA. https://www.fda.gov/inspections-compliance-enforcement-and-criminal-investigations/inspection-guides/dosage-form-drug-manufacturers-cgmps-1093
