Da die weltweite Nachfrage nach pharmazeutischen Produkten weiter wächst, stehen Hersteller vor der zunehmenden Herausforderung, eine höhere Produktionsleistung zu erzielen und gleichzeitig eine gleichbleibende Verpackungsqualität zu gewährleisten. Diese Nachfrage hat die Entwicklung von Hochgeschwindigkeits-Blisterverpackungsmaschinen mit Walzenplatte für die großmaßstäbliche und kontinuierliche Produktion beschleunigt.
Dies bringt jedoch neue technische Herausforderungen mit sich. Wenn mehrere Stationen mit hohen Geschwindigkeiten arbeiten, können selbst geringfügige Abweichungen bei der Zeitsteuerung oder Positionierung die endgültige Verpackungsqualität beeinflussen.
Wie kann also eine Blisterverpackungsmaschine sowohl eine hohe Geschwindigkeit als auch eine hochpräzise Steuerung erreichen? Die Antwort liegt in der Integration eines vollständigen Servosteuerungssystems, das die Maschine von einer herkömmlichen mechanischen Struktur in eine hochsynchronisierte intelligente Verpackungslösung verwandelt.
Dieser Artikel untersucht, wie Servotechnologie Blisterverpackungsmaschinen mit Walzenplatte ermöglicht, bei der Hochgeschwindigkeitsproduktion eine höhere Präzision und eine zuverlässigere Leistung zu erreichen.
Anwendungen von Blisterverpackungsmaschinen

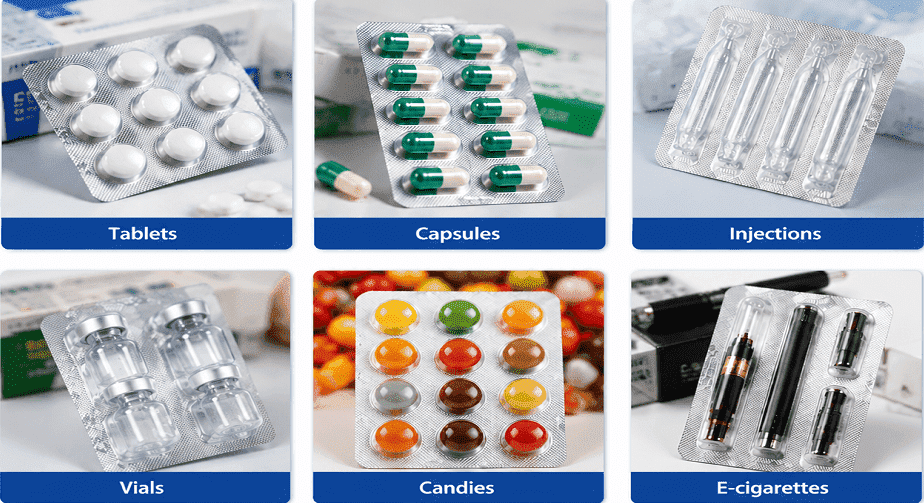

Blisterverpackungsmaschinen sind die wesentlichen Geräte in der Pharma- und Gesundheitsindustrie und wurden entwickelt, um verschiedene Spezifikationen von Tabletten, Kapseln, Injektionen, Ampullen sowie Hardware, Süßigkeiten, E-Zigaretten, Einwegspritzen und andere Materialien zu verpacken.
Strukturell lassen sich Blisterverpackungsmaschinen hauptsächlich in zwei Kategorien einteilen: Flachplatten-Blisterverpackungsmaschinen und Walzenplatten-Blisterverpackungsmaschinen. Diese beiden Maschinentypen stellen die wichtigsten technologischen Wege in der modernen Blisterverpackung dar und erfüllen jeweils unterschiedliche Produktionsanforderungen.
Die Flachplatten-Blisterverpackungsmaschine verwendet einen intermittierenden Bewegungsprozess. Während der Produktion bewegen sich die Formmatrize und die Siegelplatte vertikal, um die Blisterformung und Heißversiegelung in einem Stopp-und-Weiter-Zyklus abzuschließen. Diese intermittierende Betriebsart bietet ausreichend Form- und Versiegelungszeit und eignet sich daher für Produkte, die einen höheren Formdruck erfordern.
Hauptmerkmale:
♦ Hoher Formdruck, der klar definierte Blisterkammern mit hervorragender Formkonsistenz erzeugt.
♦ Zuverlässige Heißversiegelungsqualität durch den gleichmäßigen Druck der flachen Siegelplatte.
♦ Gute Anpassungsfähigkeit an unterschiedliche Blistertiefen und Produktgrößen.
Anwendungen:
Flachplatten-Blisterverpackungsmaschinen werden häufig für die Produktion kleiner und mittlerer Chargen, Anforderungen an eine tiefe Formgebung und empfindliche Produkte wie Spritzen und Ampullen eingesetzt, die während der Verpackung eine sorgfältige Handhabung erfordern. Sie eignen sich besonders für Hersteller, die Verpackungsqualität, tiefe Kavitätenformung oder Produktionsflexibilität gegenüber maximaler Ausbringungsmenge priorisieren.

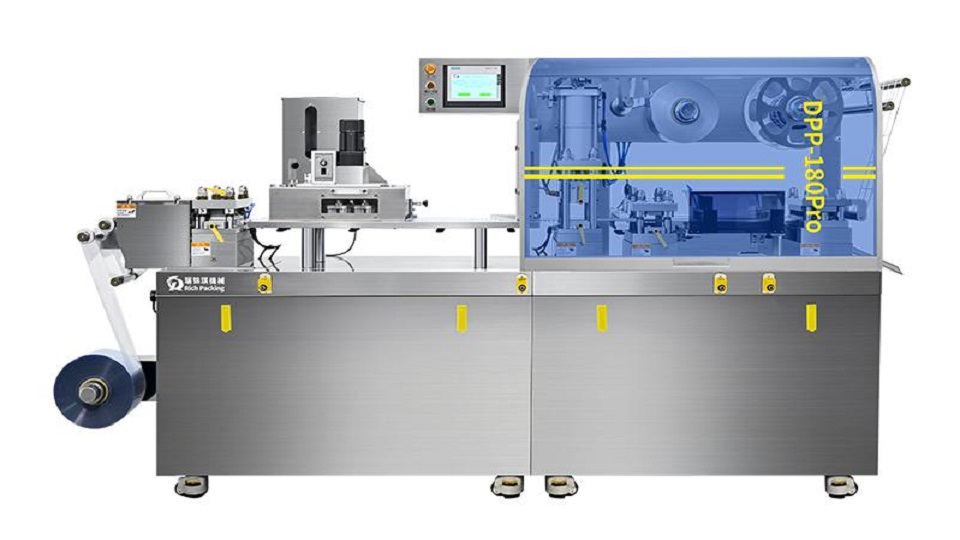

DPP-180Pro Flachplatten-Blisterverpackungsmaschine
Die Walzenplatten-Blisterverpackungsmaschine kombiniert eine Walzensiegelstation mit einer Flachplattenformstation. Während der Produktion wird das PVC kontinuierlich zugeführt und durch das Formsystem geformt, wobei die Folie schrittweise zu gleichmäßigen Blisterkammern geformt wird, ohne häufige Start-Stopp-Bewegungen. Nach der Formung wird das Material zur Walzensiegelstation transportiert, wo das Servosiegelsystem Wärme und Druck steuert, um die Aluminiumfolie mit dem Blister zu verbinden. Dieses hybride Bewegungskonzept ermöglicht einen stabilen Hochgeschwindigkeitsbetrieb.
Hauptmerkmale:
♦ Hochgeschwindigkeits-Kontinuierformung zur Verbesserung der Produktionseffizienz.
♦ Stabiler Materialtransport zur Gewährleistung einer gleichmäßigen Bewegung und Verringerung von Verformungen.
♦ Höhere Ausgabekapazität, wodurch sie für die Großserienproduktion geeignet ist.
Anwendungen
Walzenplatten-Blisterverpackungsmaschinen werden häufig in Branchen eingesetzt, die eine hohe Ausbringungsmenge und kontinuierliche Produktion erfordern, einschließlich der großmaßstäblichen Verpackung von pharmazeutischen Tabletten und Kapseln sowie standardisierten Blisterverpackungslinien mit häufigen Langzeitproduktionsläufen. Sie sind besonders ideal für Hersteller, die sich auf die Effizienz der Massenproduktion, eine stabile Ausbringung und automatische Hochgeschwindigkeits-Verpackungslinien konzentrieren.

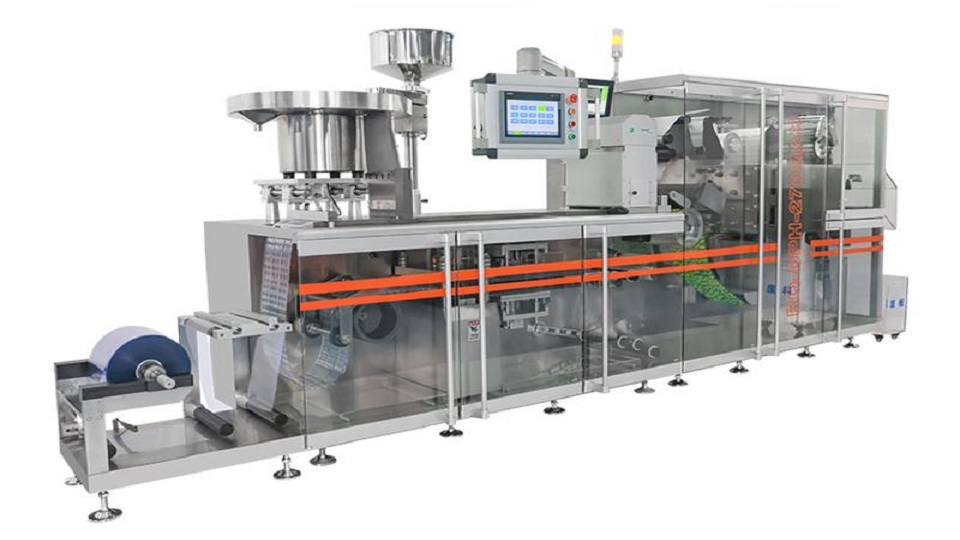

DPH-270Max Walzenplatten-Blisterverpackungsmaschine
|
|
Flachplatten-Blisterverpackungsmaschine |
Walzenplatten-Blisterverpackungsmaschine |
|
Bewegungsmodus |
Intermittierende Flachplattenbewegung |
Kontinuierliche walzengetriebene Bewegung |
|
Formverfahren |
Flachplattenformung mit Ober- und Unterformen |
Kontinuierliches Walzen-Thermoformen |
|
Produktionsgeschwindigkeit |
Mittlere bis niedrige Geschwindigkeit |
Hohe Geschwindigkeit |
|
Präzisionskontrolle |
Höher |
Hoch |
|
Typische Anwendungen |
Klein- und Mittelserienproduktion, Multi-Format-Produkte und komplexe Verpackungsanforderungen |
Großserien- und Hochgeschwindigkeitsproduktion |
|
Umrüstkomplexität |
Relativ höher |
Relativ einfacher |
Während Flachplatten-Blistermaschinen für viele pharmazeutische Anwendungen weiterhin eine zuverlässige Lösung darstellen, hat die wachsende Nachfrage nach höherer Kapazität die Branche zu Walzenplatten-Blisterverpackungsmaschinen geführt, die eine deutlich höhere Produktionsleistung liefern. Allerdings führt die Erreichung höherer Geschwindigkeit auch zu einer neuen Herausforderung: die präzise Synchronisation und Konsistenz an allen Arbeitsstationen aufrechtzuerhalten.
Auf den ersten Blick scheint der Vorteil einer Walzenplatten-Blisterverpackungsmaschine offensichtlich: eine höhere Produktionsgeschwindigkeit führt zu größerer Produktionsleistung. Im Vergleich zu Flachplattenmaschinen minimiert ihre kontinuierliche Walzenformstruktur die intermittierende Bewegung und ermöglicht es Herstellern, deutlich mehr Tabletten oder Kapseln in derselben Produktionszeit zu verpacken.
Hohe Geschwindigkeit bedeutet jedoch weit mehr als Produktivität. Mit zunehmender Maschinengeschwindigkeit hat jede Station weniger Zeit, ihre Arbeit abzuschließen, und der Fehlertoleranzbereich wird immer enger. Was wie eine einfache Steigerung der Produktion aussieht, stellt tatsächlich wesentlich höhere Anforderungen an die Bewegungssteuerung, Positionsgenauigkeit und die Gesamtsystemkoordination der Maschine.
Die Walzenplatten-Blisterverpackungsmaschine besteht aus Stationen wie Zuführung, Formung, Versiegelung, Prägung, Vorschub, Schneiden und Entladung. Obwohl jede Station eine andere Aufgabe erfüllt, müssen sie perfekt aufeinander abgestimmt arbeiten. Jede Station gemeinsam mit konsistenter Geschwindigkeit, präziser Positionierung und genauer Zeitsteuerung zu bewegen, bildet die Grundlage für stabile, hochwertige Blisterverpackungen.
Diese Koordination wird mit steigender Produktionsgeschwindigkeit zunehmend anspruchsvoller. Eine kleine Abweichung an einer Station kann eine Kettenreaktion auslösen, die zu fehlenden Produkten, Blisterfehlstellung, unvollständiger Versiegelung oder ungenauem Schneiden führt. Die Maschine verhält sich daher weniger wie einzelne mechanische Module und mehr wie ein einziges synchronisiertes Produktionssystem.
Wenn eine Walzenplatten-Blisterverpackungsmaschine mit hoher Geschwindigkeit arbeitet, können selbst sehr kleine Abweichungen in Position oder Timing nicht mehr als vernachlässigbar behandelt werden. Denn jede Station ist in einem kontinuierlichen Prozess eng miteinander verbunden, und jede Abweichung wird ohne Korrektur weitergegeben. Diese Fehler bleiben nicht isoliert; sie summieren sich in jeder Prozessstufe.
Bei niedrigen Geschwindigkeiten können einige dieser Abweichungen teilweise durch mechanische Toleranzen ausgeglichen oder korrigiert werden. Bei hohen Geschwindigkeiten ist die verfügbare Korrekturzeit jedoch drastisch reduziert. Infolgedessen werden Fehler entlang der Produktionslinie verstärkt. Deshalb besteht bei der Hochgeschwindigkeits-Blisterverpackung die Hauptaufgabe nicht mehr in der einzelnen Genauigkeit, sondern in der Vermeidung und Kontrolle kumulativer Systemfehler über alle Stationen hinweg.
Ein Servomotor ist ein hochpräzises Bewegungssteuerungsgerät, das Position, Geschwindigkeit und Drehmoment in Echtzeit über ein geschlossenes Rückkopplungssystem reguliert. Im Gegensatz zu herkömmlichen Motoren, die mit fester Geschwindigkeit oder offener Regelung arbeiten, empfängt ein Servosystem kontinuierlich Rückmeldungen von einem Encoder und passt seine Ausgabe entsprechend an, um präzise Bewegungssteuerung zu erreichen. Aufgrund dieser Eigenschaft wird der Servomotor häufig in Anwendungen eingesetzt, die hohe Präzision, Wiederholgenauigkeit und synchronisierte Bewegung erfordern.
Bei Blisterverpackungsmaschinen, insbesondere Hochgeschwindigkeits-Walzenplatten-Blisterverpackungsmaschinen, kann der Einsatz von Servomotoren die Positionsgenauigkeit und Koordination erheblich verbessern.
Wie wird dies erreicht? Werfen wir einen Blick auf die DPH-270MAX Walzenplatten-Blisterverpackungsmaschine von Rich Packing und sehen, wie das Servosteuerungssystem in den verschiedenen Stationen funktioniert.

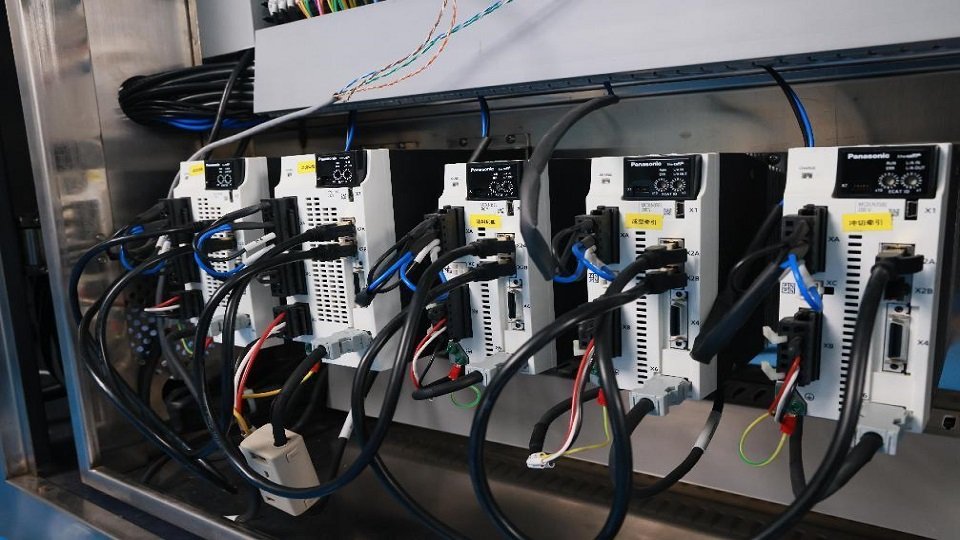

Servotreiber
In der Formstation werden PVC, PET oder andere Materialien durch Erhitzen und Pressen in Blisterhöhlen umgeformt. Unter kontrollierter Temperatur und Druck wird das Material entsprechend der Form präzise geformt.
Das Servosystem kann die exakte Zuführlänge der Folie vor dem Eintritt in die Formzone steuern. Dies stellt sicher, dass jeder Formzyklus mit korrekt positionierter Folie beginnt und eine Fehlstellung der Höhlen in späteren Phasen wie Befüllung und Versiegelung verhindert wird.

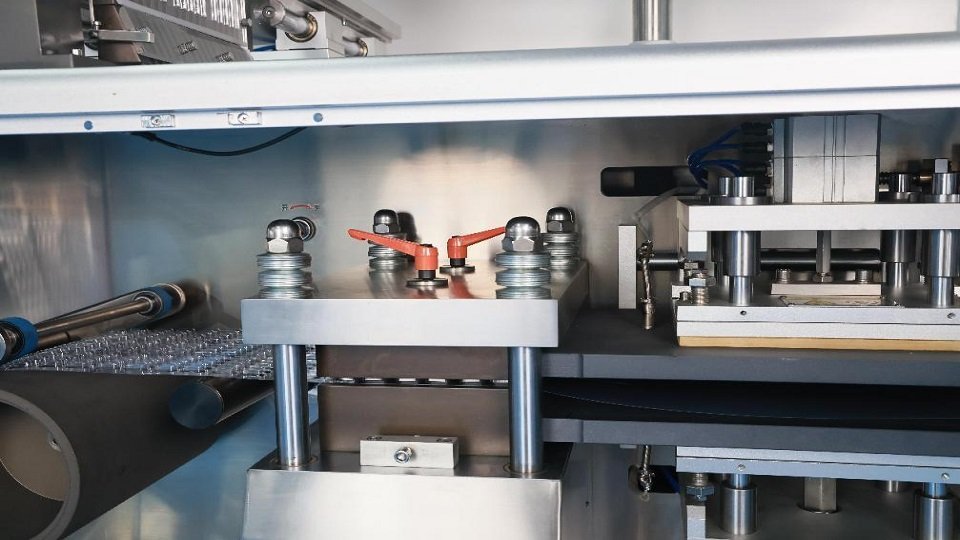

Servo-Formstation
Der Formzug soll den präzisen Vorschub des Blisters zur nächsten Heißsiegelstation gewährleisten. Seine Hauptfunktion besteht darin, sicherzustellen, dass jede Bewegung dem gesamten Pfad entspricht, sodass die Blisterhöhlen immer korrekt positioniert sind.
Um dies zu ermöglichen, erlaubt das Servosystem eine dynamische Anpassung von Vorschubweg und Geschwindigkeit, wodurch die Blisterverpackungsmaschine eine stabile Folienpositionierung beibehalten kann, selbst wenn sich die Betriebsbedingungen ändern, beispielsweise durch unterschiedliche Produktformate oder Produktionsgeschwindigkeiten.
Zusätzlich sorgt das Servo während der Bewegung für eine gleichmäßige Beschleunigung und Verzögerung, wodurch mechanische Belastungen reduziert und ein Dehnen oder Verformen der Blister verhindert werden.

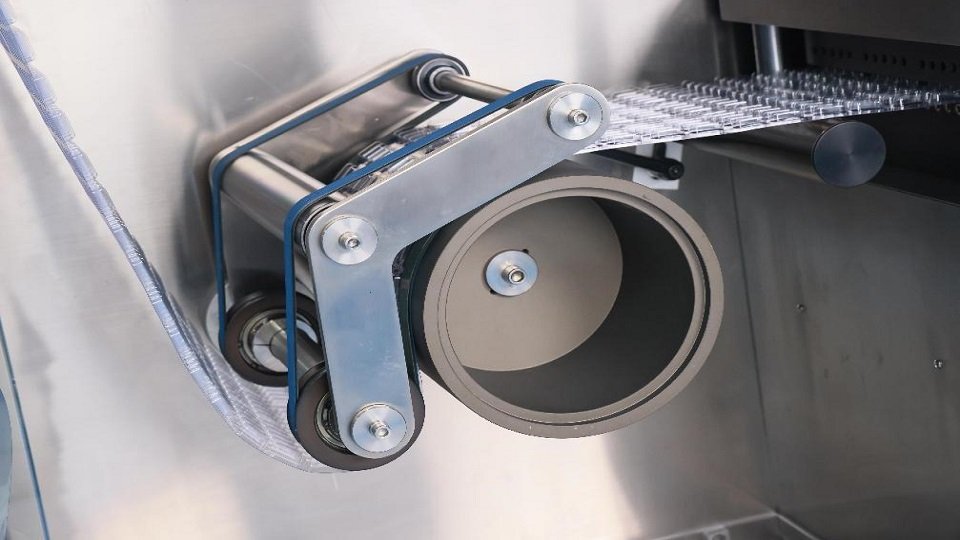

Servo-Formzugstation
In der Heizsiegelstation werden die geformten Blister mit Aluminiumfolie versiegelt. Der Siegelprozess erfolgt üblicherweise mithilfe eines Walzenplatten-Heißsiegelmechanismus. Unter der kombinierten Wirkung von Temperatur, Druck und Verweilzeit werden die beiden Materialschichten miteinander verschmolzen, um eine versiegelte Kammer zu erzeugen, die den Inhalt vor Feuchtigkeit, Sauerstoff und äußerer Verunreinigung schützt. Dieser Schritt bestimmt die strukturelle Integrität und die Gesamtqualität der Blisterpackungen.
Das Servosteuerungssystem in dieser Station stellt sicher, dass Siegeldruck, Zeitsteuerung und Kontaktdauer während jedes Produktionszyklus präzise kontrolliert werden. Dies ist besonders bei hohen Geschwindigkeiten wichtig, da selbst geringfügige Abweichungen bei Zeitsteuerung oder Druck zu unvollständiger Versiegelung, schwacher Verbindungsfestigkeit oder Leckagerisiken führen können.

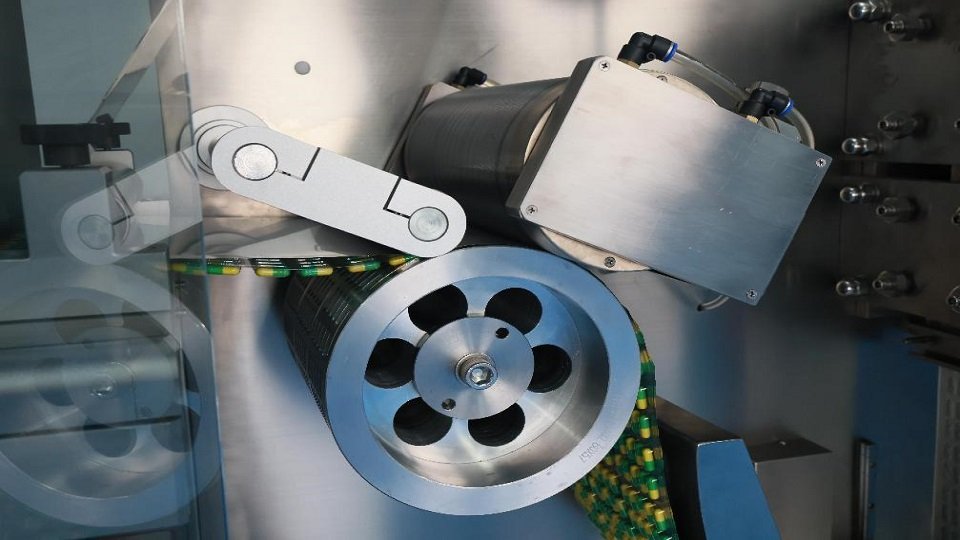

Servo-Heißsiegelstation
Ähnlich wie die Formzugstation muss die Schneidzugstation die koordinierte Bewegung der Blisterpackungen zwischen der Heißsiegelstation und der Schneidstation sicherstellen. Ein Betrieb mit großen Mengen und hoher Geschwindigkeit kann in diesem Prozess zu Fehlausrichtungen führen und sogar die Schneidgenauigkeit beeinträchtigen.
In diesem Sinne kann die Servo-Schneidzugstation die Blisterpackungen entsprechend dem Betrieb anderer Stationen mit präziser Positionierung und stabiler Geschwindigkeitskontrolle zur Schneidstation transportieren. Dadurch wird sichergestellt, dass jedes Blistersegment die korrekte Schneidposition erreicht, Spannungsschwankungen reduziert und mechanische Belastungen auf die Verpackungsfolie minimiert werden.

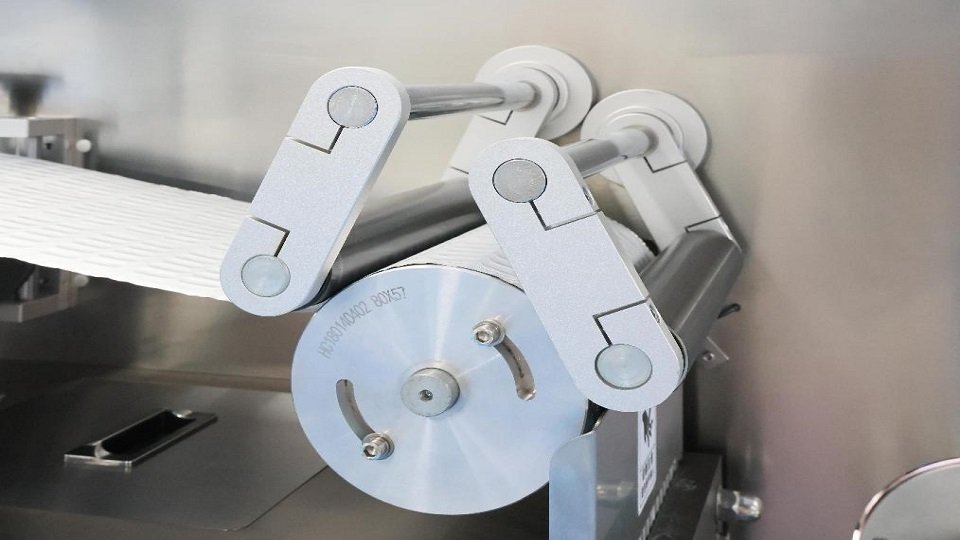

Servo-Schneidzugstation
Die Schneidstation ist der abschließende Formgebungsprozess in einer Walzenplatten-Blisterverpackungsmaschine. Ihre Hauptfunktion besteht darin, die kontinuierlich versiegelten Blisterpackungen entsprechend dem voreingestellten Produktformat und der Größe in einzelne Blisterkarten zu trennen.
Während des Betriebs stellt das Hochgeschwindigkeitsschneiden sicher, dass jede Blisterpackung präzise geschnitten wird, ohne die darin enthaltenen Tabletten oder Kapseln zu beschädigen. Gleichzeitig werden dadurch die endgültigen Abmessungen und die Kantenqualität des fertigen Produkts bestimmt.
Mit dem Servosystem kann das Schneidmesser an der exakten Position entsprechend dem voreingestellten Parameter eingreifen. Außerdem wird sichergestellt, dass die Stanzbewegung mit hoher Wiederholgenauigkeit und Anpassungsfähigkeit ausgeführt wird und bei hoher Betriebsgeschwindigkeit mit dem vorgelagerten Siegelprozess koordiniert ist.

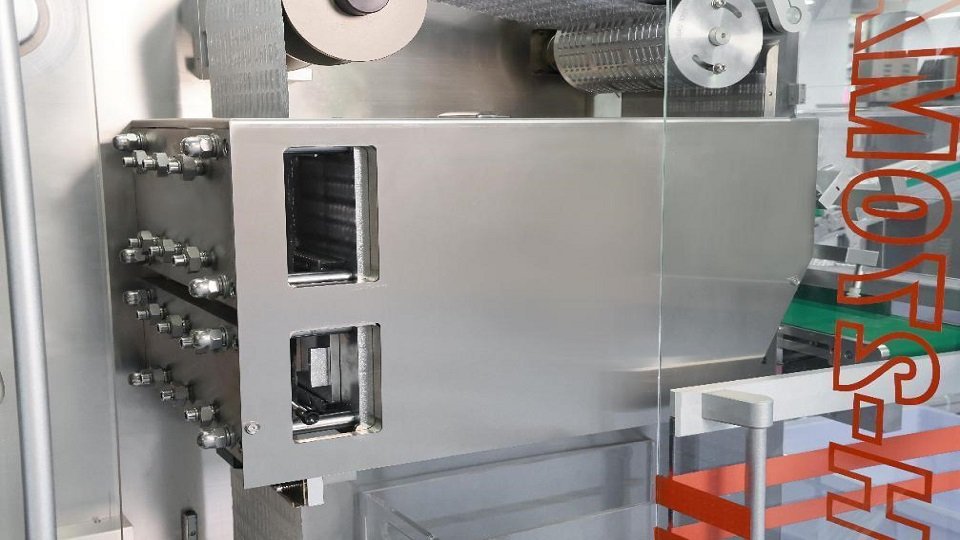

Servo-Schneidstation
Rich Packings DPH270Max ist mit einem servogesteuerten Manipulator ausgestattet. Dieser steuert das Ausgeben und Aussortieren von Blisterpackungen. Bei normalen Produkten legt der Manipulator sie in nachgelagerte Verpackungslinien, beispielsweise eine Kartoniermaschine. Bei fehlerhaften Produkten werden diese jedoch aussortiert, um eine Beeinträchtigung der Effizienz und Qualität der nachgelagerten Verpackungslinien zu vermeiden.
Um die Genauigkeit dieses Hochgeschwindigkeitsprozesses sicherzustellen, wird ein Servosteuerungssystem eingesetzt. Es steuert die mechanische Bewegung der Roboterarme, um Produkte anhand von Echtzeitdaten anderer Stationen in die richtigen nachgelagerten Kanäle zu führen. Dadurch können eine präzise Ausschleusung und eine stabile Blisterverpackungslinie erreicht werden.

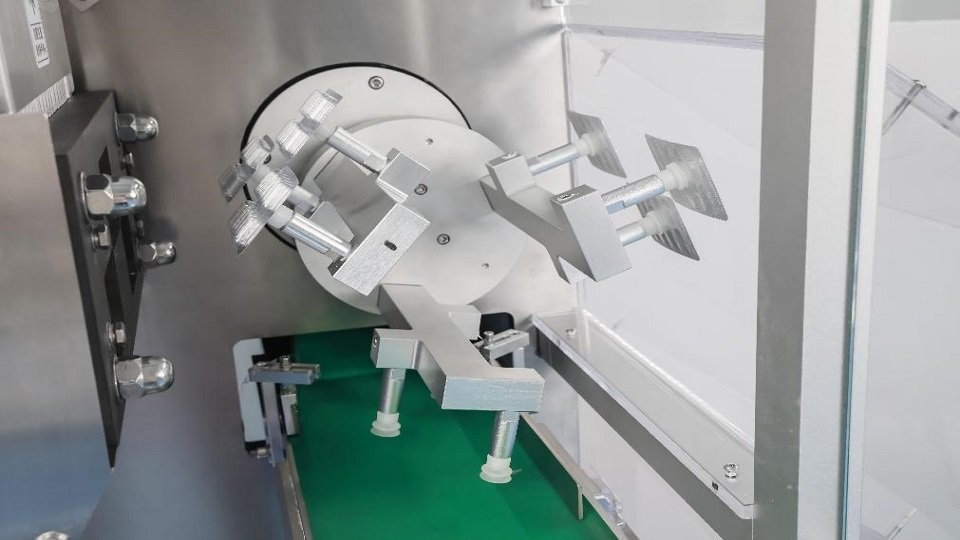

Servo-Manipulatorstation
Zusammenfassend löst die von Rich Packing entwickelte Walzenplatten-Blisterverpackungsmaschine DPH-270Max durch die umfassende Integration eines vollständigen Servosteuerungssystems in sechs Kernstationen erfolgreich den Widerspruch zwischen hoher Geschwindigkeit und hoher Präzision. Dies verwandelt die Anlage nicht nur von einer einfachen mechanischen Baugruppe in eine hoch synchronisierte, integrierte intelligente Verpackungslinie, sondern ermöglicht auch eine hohe Ausbringung und schafft gleichzeitig eine robuste, präzise und hochwertige Verpackungslösung.
DPH-270Max von Rich Packing
5. Häufig gestellte Fragen
F1: Was sind die zwei Haupttypen von Blisterverpackungsmaschinen?
Die zwei Haupttypen sind Flachplatten-Blisterverpackungsmaschinen und Walzenplatten-Blisterverpackungsmaschinen. Sie stellen die zentralen technologischen Wege moderner Blisterverpackungen dar, um unterschiedliche Produktionsanforderungen zu erfüllen.
F2: Welche Arten von Produkten können mit einer Blisterverpackungsmaschine verpackt werden?
Sie werden häufig für pharmazeutische Tabletten und Kapseln, Softgels, Vitamine, Nahrungsergänzungsmittel, Ampullen, Spritzen und andere kleine medizinische Produkte sowie bestimmte Konsumgüter eingesetzt, die eine hygienische und manipulationssichere Verpackung erfordern.
F3: Warum ist die Synchronisierung bei Blisterverpackungsmaschinen so wichtig?
Da mehrere Stationen eng miteinander verbunden sind, kann bereits eine geringe Abweichung bei Zeitsteuerung oder Positionierung zu Fehlern wie fehlenden Tabletten, Fehlausrichtung oder schlechter Versiegelung führen. Die Synchronisierung stellt sicher, dass alle Stationen als ein einheitliches System arbeiten.
F4: Welche Rolle spielen Servomotoren in Walzenplatten-Blisterverpackungsmaschinen?
Servomotoren ermöglichen durch ein geschlossenes Regelkreissystem eine präzise Steuerung von Position, Geschwindigkeit und Drehmoment. Sie gewährleisten eine genaue Zuführung, einen stabilen Siegeldruck, präzises Schneiden und koordinierte Bewegungen über alle Stationen hinweg.
F5: Welche Stationen der Walzenplatten-Blisterverpackungsmaschine DPH-270Max verwenden Servomotoren?
Zu den servoangetriebenen Stationen gehören die Formzugstation, Formzugstation, Heißsiegelstation, Schneidzugstation, Schneidstation und Manipulatorstation. Sie gewährleisten einen koordinierten und präzisen Betrieb bei hoher Geschwindigkeit.
