Zweischichttabletten: Ein umfassender Leitfaden zu Herstellung, Schichtverbindung und häufigen Defekten

Eine Zweischichttablette kombiniert zwei separat hergestellte Formulierungen in einer Dosierungseinheit. Die beiden Schichten können unterschiedliche Wirkstoffe enthalten, unterschiedlichen Freisetzungsprofilen folgen oder Inhaltsstoffe getrennt halten, wenn ein direkter Kontakt Stabilitäts- oder Verarbeitungsprobleme verursachen würde. Die fertige Tablette muss sich während Kompression, Ausstoß, Beschichtung, Verpackung, Transport und Lagerung weiterhin wie ein einziges Produkt verhalten.

Diese Anforderung macht die Herstellung von Zweischichttabletten anspruchsvoller als die gewöhnliche Kompression einschichtiger Tabletten. Jede Formulierung hat ihre eigene Fließfähigkeit, Dichte, Feuchtigkeitsmenge, Reaktion auf Schmierung und Verformungsverhalten. Die erste Schicht muss ausreichend verdichtet sein, um vor der zweiten Befüllungsstufe stabil zu bleiben, darf jedoch nicht so dicht sein, dass die zweite Schicht keine starke Grenzfläche bilden kann. Fehler beim Schichtgewicht, Pulverübertrag, Deckeln und Delamination beginnen häufig an diesem Punkt.

Forschungen zu Zweischichttabletten zeigen, dass Materialeigenschaften, Verdichtung der ersten Schicht, Endkompression und Rauheit der Grenzfläche alle die mechanische Festigkeit beeinflussen. Die richtigen Einstellungen ergeben sich daher aus der produktspezifischen Entwicklung und der Maßstabsvergrößerung und nicht aus einer universellen Druckformel. (PubMed)

1. Was ist eine Zweischichttablette und warum wird sie verwendet?

Eine Zweischichttablette enthält genau zwei Schichten, die aus separaten Mischungen gebildet werden. Die erste Mischung gelangt in die Matrize und erhält eine kontrollierte Verdichtung. Anschließend wird die zweite Mischung hinzugefügt, und die Endkompression verbindet beide Schichten zu einer Tablette.

Eine Mehrschichttablette ist die umfassendere Kategorie für Tabletten mit zwei oder mehr Schichten. Eine Dreischichttablette enthält drei. Die Farben der Schichten sind optional: Farbe kann die Prüfung der Grenzfläche erleichtern, aber die Struktur wird durch separate Formulierungen und die sequenzielle Befüllung definiert.

Zweischichttabletten werden ausgewählt, wenn eine einzelne homogene Mischung das erforderliche Produktdesign nicht ermöglichen kann.

Eine häufige Anwendung ist die Kombination von sofortiger und verlängerter Freisetzung. Die erste Schicht liefert eine Anfangsdosis, während die zweite Schicht freisetzungssteuernde Hilfsstoffe verwendet, um die Abgabe über einen längeren Zeitraum aufrechtzuerhalten. Das Freisetzungsverhalten stammt aus der Formulierung jeder Schicht und nicht aus dem Farbunterschied.

Eine weitere Anwendung ist die Kombination zweier Wirkstoffe in einer Dosierungseinheit. Separate Schichten ermöglichen es jedem Wirkstoff, geeignete Bindemittel, Zerfallsstoffe, Schmiermittel oder Granulierungsverfahren zu verwenden. Das Design kann außerdem den direkten Kontakt zwischen Materialien reduzieren, die während der Lagerung nicht vollständig vermischt bleiben sollten, obwohl Stabilitätsstudien weiterhin erforderlich sind, da die Schichtgrenze keine perfekte Barriere darstellt.

Die Schichtgewichte müssen nicht gleich sein. Ein 50:50-Design ist leichter zu veranschaulichen, aber kommerzielle Produkte können eine dicke Hauptschicht und eine dünne Sekundärschicht verwenden. Dünne Schichten sind schwieriger zu kontrollieren, da ein kleiner absoluter Fehler einen größeren Prozentsatz des Zielgewichts darstellt.

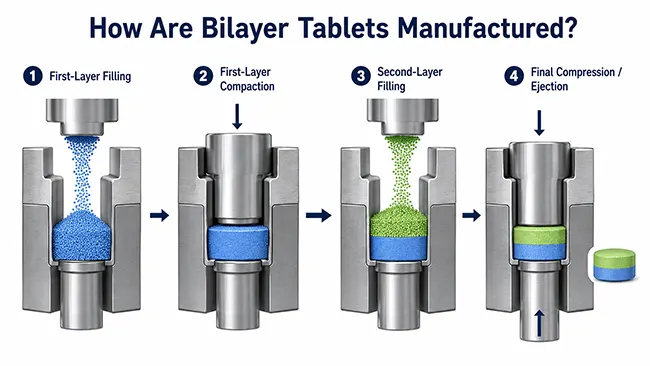

2. Wie werden Zweischichttabletten hergestellt?

Die Herstellung von Zweischichttabletten beginnt mit zwei unabhängig vorbereiteten Formulierungen. Jede Mischung kann je nach ihren eigenen Eigenschaften Direkttablettierung, Feuchtgranulierung oder Trockengranulierung durchlaufen. Trocknung, Vermahlung, Siebung und Schmierung werden ebenfalls separat durchgeführt.

Vor der Kompression vergleichen Entwicklungsteams Partikelgrößenverteilung, Schüttdichte, Fließfähigkeit, Feuchtigkeit, Komprimierbarkeit, elastische Rückstellung und Schmiermittelkonzentration. Eine Mischung, die eine starke Einschichttablette erzeugt, bildet nicht automatisch eine starke Grenzfläche, wenn sie mit einem anderen Material kombiniert wird.

Befüllung der ersten Schicht

Die erste Zuführung liefert die erste Formulierung in die Matrize. Die Position des Unterstempels bestimmt das verfügbare Volumen, während Pulverhöhe, Zuführungsgeschwindigkeit und Schüttdichte das tatsächliche Gewicht beeinflussen.

Die Kontrolle der ersten Schicht ist wichtig, da das Gesamtgewicht der Tablette einen Fehler verbergen kann. Die erste Schicht kann leicht sein, während die zweite schwer ist, wodurch die fertige Tablette nahe an ihrem Zielwert bleibt, obwohl die einzelnen Dosen falsch sind.

Verdichtung der ersten Schicht

Die erste Schicht erhält eine kontrollierte Verdichtung, bevor die Matrize die zweite Zuführung erreicht. Dieser Schritt stabilisiert die Oberfläche und reduziert Störungen während der nächsten Befüllungsstufe.

Zu geringe Verdichtung kann Pulververmischung, Oberflächenbewegung und eine undeutliche Grenze ermöglichen. Zu starke Verdichtung kann eine dichte, glatte Oberfläche erzeugen, mit weniger Möglichkeiten für Partikel der zweiten Schicht, sich ineinander zu verzahnen.

Forschungen haben gezeigt, dass eine höhere Kompression der ersten Schicht bei einigen Formulierungen die Grenzflächenfestigkeit verringern kann. Die Einstellung muss daher durch Tests bestimmt werden, anstatt von einem anderen Produkt übernommen zu werden.

Befüllung der zweiten Schicht und abschließende Verdichtung

Der Unterstempel schafft Raum über der ersten Schicht, und die zweite Zuführung gibt die nächste Formulierung hinzu. Der Zustand des Abstreifers, die Sauberkeit der Matrizenplatte, die Abdichtung der Zuführung und die Staubabsaugung beeinflussen alle, ob die zweite Schicht sauber bleibt und präzise befüllt wird.

Die abschließende Verdichtung erfüllt drei Aufgaben: Sie verdichtet die zweite Schicht, konsolidiert die erste weiter und bildet die Grenzfläche zwischen ihnen. Hauptkraft, Verweilzeit, Rundlaufgeschwindigkeit, Stempelform und Materialverformung beeinflussen alle das Ergebnis.

Nach der Verdichtung hebt der Unterstempel die Tablette zum Ausstoßen an. Die Tabletten passieren normalerweise einen Tablettenentstauberund, falls erforderlich, einen pharmazeutischen Metalldetektor. Prozessbegleitende Prüfungen umfassen Aussehen, Schichtgrenze, Gewicht, Dicke, Härte und Friabilität, bevor die Tabletten zur Beschichtung oder Verpackung weitergeleitet werden.

3. Wie steuert eine Zweischichttablettenpresse den Prozess?

Eine Zweischichttablettenpressemuss zwei Materialzuführungen mit getrennten Befüllungsstufen und zwei Verdichtungsereignissen koordinieren. Die grundlegende Maschinenfolge umfasst die Zuführung der ersten Schicht, die kontrollierte Verdichtung der ersten Schicht, die Zuführung der zweiten Schicht, die abschließende Verdichtung, den Ausstoß und die Abführung.

Steuerung der Befüllung und Fülltiefenkontrolle

Jede Schicht benötigt eine eigene Fülleinstellung, da die beiden Mischungen unterschiedliche Dichten haben können. Ein stabiler Betrieb der Zuführung ist ebenso wichtig. Eine Zwangszuführung kann die Matrizenbefüllung verbessern, wenn der Schwerkraftfluss unzureichend ist, aber eine übermäßige Zuführungsgeschwindigkeit kann die scheinbare Dichte verändern oder die Entmischung erhöhen.

Die nützlichste Einstellung ist nicht die schnellste. Produktionsversuche sollten bestätigen, dass beide Schichtgewichte über den vorgesehenen Geschwindigkeitsbereich stabil bleiben.

Verdichtung und Staubkontrolle

Die Verdichtung der ersten Schicht und die abschließende Verdichtung müssen unabhängig voneinander wiederholbar sein. Die Rundlaufgeschwindigkeit beeinflusst die Befüllzeit der Matrize, die Luftabgabe und die Verweilzeit, während verschlissene Werkzeuge oder instabile Stempelbewegungen stationsspezifische Abweichungen verursachen können.

Die Staubentfernung ist besonders wichtig zwischen den beiden Zuführungszonen. Loses Pulver, das in die zweite Schicht gelangt, kann das Gewicht verändern, die optische Grenze verwischen und Kreuzkontamination verursachen.

Die Zweischicht-Tablettenpressmaschinevon Rich Packing eignet sich am besten für die Herstellung von Zweischichttabletten. Diese Serie umfasst digitale Einstellungen für Fülltiefe und Druckanpassung, optionale Zwangszuführung, obere und untere Staubabsaugung, Siemens-SPS-Steuerung, eine geschlossene Verdichtungskammer, GCr15-Werkzeuge und eine Verdichtungskraft von bis zu 120 kN.

Diese Merkmale unterstützen eine wiederholbare Befüllung, Druckanpassung, Reinigung und Pulverkontrolle. Die endgültige Geräteauswahl hängt jedoch weiterhin von beiden Formulierungen, dem Schichtgewichtsverhältnis, den Tablettenabmessungen, dem Produktionsziel, den Überwachungsanforderungen und dem vorgesehenen Reinigungsverfahren ab.

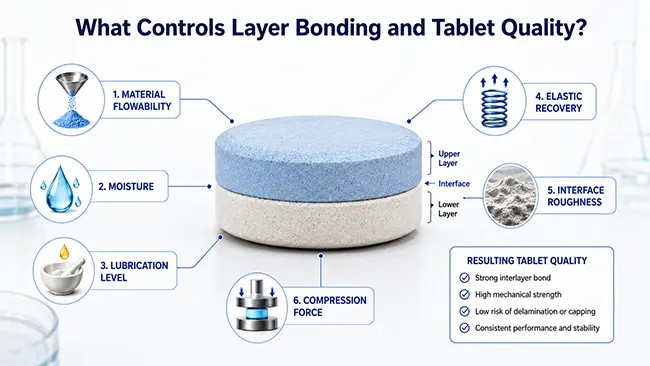

4. Was steuert die Schichtbindung und die Tablettenqualität?

Eine stabile Zweischichttablette erfordert sowohl eine akzeptable Gesamtfestigkeit als auch eine stabile Grenzfläche. Die Gesamthärte allein beweist nicht, dass die Schichten sicher verbunden sind.

Das Materialverhalten ist der erste Faktor. Die Fließfähigkeit beeinflusst die Matrizenbefüllung, die Dichte bestimmt, wie viel Gewicht das verfügbare Volumen einnimmt, und die Partikelgröße beeinflusst Packung und Entmischung. Feuchtigkeit verändert Verformungs- und Haftverhalten. Schmiermittel verringern die Reibung, aber eine übermäßige Schmierung kann Partikeloberflächen beschichten und die Bindung schwächen.

Die elastische Rückfederung ist ein weiteres wichtiges Thema. Beide Schichten dehnen sich nach dem Druckabbau aus. Wenn sich eine stärker als die andere zurückbildet, entsteht Spannung an der Grenzfläche. Die Tablette kann dann während des Ausstoßens, der Beschichtung, des Transports oder der Lagerung aufbrechen. Materialeigenschaften und Verdichtungseinstellungen müssen daher gemeinsam und nicht als getrennte Variablen bewertet werden.

Auch die Rauheit der Grenzfläche spielt eine Rolle. Eine mäßig raue Oberfläche der ersten Schicht bietet der zweiten Formulierung mehr Möglichkeiten zur mechanischen Verzahnung. Ein zu hoher Druck auf die erste Schicht kann diese Rauheit verringern. Forschungsergebnisse haben eine größere Grenzflächenrauheit mit stärkeren Zweischichttabletten in Verbindung gebracht, obwohl das Endergebnis weiterhin von den Verdichtungseigenschaften beider Materialien abhängt.

Auch die Schichtreihenfolge kann das Ergebnis verändern. Ein plastischeres Material unter einem spröderen Material kann sich anders verhalten als die umgekehrte Anordnung. Entwicklungsversuche sollten daher die geplante Reihenfolge bewerten, anstatt die beiden Formulierungen nur als einzelne Tabletten zu testen.

Schließlich beeinflussen Geschwindigkeit und Verweilzeit die Befüllung, Entlüftung und Konsolidierung. Ein sinnvoller Versuch vergleicht beide Schichtgewichte, das Gesamtgewicht, die Härte, die Friabilität, das Erscheinungsbild der Grenze und die Ausschussrate bei niedrigen, normalen und oberen Betriebsgeschwindigkeiten.

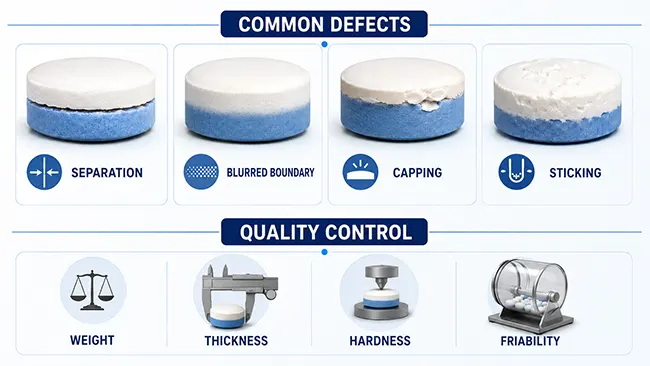

5. Häufige Fehler, Qualitätskontrolle und Hochskalierung

Der Zeitpunkt und der Ort eines Defekts helfen dabei, die Ursache einzugrenzen. Probleme, die bereits beim Anfahren auftreten, weisen normalerweise auf die Formulierung, Einrichtung, Werkzeugausstattung oder falsche Einstellungen hin. Defekte, die nach längerem Betrieb auftreten, deuten auf Entmischung, Verdichtung im Zuführer, Materialablagerungen oder sich ändernde Feuchtigkeitsbedingungen hin.

Ein Defekt, der mit einer einzelnen Stempelstation zusammenhängt, weist normalerweise auf lokale Werkzeugprobleme, Stempelbewegungen oder eine Variation der Matrizenfüllung hin. Ein Problem an allen Stationen deutet stärker auf eine gemeinsame Material- oder Prozessbedingung hin.

Die Schichttrennung verdient besondere Aufmerksamkeit, da eine einfache Erhöhung der Endkompression sie nicht immer behebt. Die Oberfläche der ersten Schicht, der Schmiermittelgehalt, die elastische Rückstellung, eingeschlossene Luft und die Kompatibilität der Formulierung müssen gemeinsam betrachtet werden. Die Grenzfläche kann unmittelbar nach dem Ausstoßen oder später während der Beschichtung und Verpackung versagen.

Qualitätskontrolle, Scale-up und Verpackung

Die In-Prozess-Kontrolle sollte die erste Schicht, die zweite Schicht und die fertige Tablette separat überwachen. Nützliche Aufzeichnungen umfassen einzelne Schichtgewichte, Gesamtgewicht, Kompressionskraft, Dicke, Aussehen, Ausschussrate, Geschwindigkeit und Pulververlust.

Die Prüfung des Fertigprodukts folgt der genehmigten Spezifikation und kann Aussehen, Gewichtsvariation, Härte, Brüchigkeit, Gehaltsbestimmung, Gehaltsgleichförmigkeit, Auflösung, Stabilität und Schichtintegrität umfassen. Produkte mit zwei Wirkstoffen benötigen geeignete Methoden und Akzeptanzkriterien für jeden Wirkstoff.

ICH Q8 verbindet kritische Materialattribute und Prozessparameter mit der Produktqualität und unterstützt die Entwicklung eines begründeten Betriebsbereichs. ICH Q6A ordnet Fertigproduktspezifikationen in eine umfassendere Kontrollstrategie ein, die auch Entwicklung, Validierung, In-Prozess-Kontrolle, Stabilitätsprüfungen und GMP umfasst.

Scale-up erfordert mehr als nur eine Erhöhung der Turmgeschwindigkeit. Produktionsanlagen verändern die Scherung im Zuführer, die Matrizenfüllzeit, die Verweilzeit, die Vakuumbedingungen, die Pulverrezirkulation und die Chargendauer. Versuche sollten Anfahren, Normalbetrieb, Geschwindigkeitsänderungen, Stopps, Neustarts und längeren Betrieb abdecken.

Die Verwendung der tatsächlichen Formulierungen liefert aussagekräftigere Nachweise als Tests ausschließlich mit Standardpulver. Der Versuch sollte das vorgesehene Schichtverhältnis, den Tablettendurchmesser, die Dicke, die Ausbringung und die nachgelagerte Handhabung nachbilden.

Die Verpackung muss sowohl die Formulierung als auch die Grenzfläche schützen. Feuchtigkeitsempfindliche Produkte können Blistermaterialien mit hoher Barrierewirkung erfordern, während mechanisch empfindliche Tabletten eine Zuführ- und Verpackungsroute benötigen, die übermäßige Stoßeinwirkung vermeidet. Flaschenverpackungen können bei durch Stabilitätsdaten begründeter Notwendigkeit die Zugabe von Trockenmittel und Induktionsversiegelung umfassen.

Fazit

Eine Zweischichttablette verbindet zwei Formulierungen, aber eine erfolgreiche Herstellung hängt davon ab, sie getrennt zu kontrollieren, bevor sie zu einer Dosiseinheit werden. Stabile Zuführung, korrekte Verdichtung der ersten Schicht, saubere Befüllung der zweiten Schicht, geeignete Endkompression und schichtspezifische Prüfungen sind die wichtigsten Grundlagen.

Eine Zweischichttablettenpresse bietet die erforderliche Abfolge und Kontrollpunkte, aber die Maschinenkraft kann keinen schlechten Fluss, inkompatible Verformung, übermäßige Schmierung oder ein ungeeignetes Schichtverhältnis korrigieren. Eine zuverlässige Herstellung entsteht durch die Abstimmung von Formulierungseigenschaften, Werkzeugausstattung, Zuführung, Kompression, Staubkontrolle, Geschwindigkeit, Qualitätsprüfung und Verpackung innerhalb eines validierten Betriebsbereichs.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einer Zweischichttablette und einer normalen Tablette?

Eine normale Tablette wird üblicherweise aus einer Hauptmischung in einem einzigen Befüllungsschritt hergestellt. Eine Zweischichttablette verwendet zwei separate Formulierungen, zwei Befüllungsstufen und eine sequenzielle Kompression.

Warum trennen sich Zweischichttabletten?

Häufige Ursachen sind übermäßige Kompression der ersten Schicht, schwache Grenzflächenbildung, unterschiedliche elastische Rückstellung, überschüssiges Schmiermittel, Feuchtigkeitsvariation und eingeschlossene Luft.

Kann eine Standard-Rundläufer-Tablettenpresse Zweischichttabletten herstellen?

Eine Presse, die für eine Zuführung und eine Kompressionssequenz ausgelegt ist, bietet keine vollständige Kontrolle über Zweischichttabletten. Die Anlage benötigt eine geeignete Anordnung für zwei Zuführungen, die Verdichtung der ersten Schicht, die Befüllung der zweiten Schicht und die Endkompression.

Wie wird das Gewicht jeder Schicht kontrolliert?

Jede Schicht verwendet ihre eigene Fülltiefe, Zuführereinstellung, Pulvermenge und Prozesskontrollen. Eine Probenahme der ersten Schicht oder eine automatische Rückkopplung wird hinzugefügt, wenn dies durch das Produkt erforderlich und durch die Maschine unterstützt wird.

Verbessert eine höhere Kompression immer die Schichthaftung?

Nein. Übermäßiger Druck auf die erste Schicht kann die Oberfläche glätten und verdichten, wodurch die Grenzflächenhaftung verringert wird. Der Enddruck muss außerdem innerhalb eines Bereichs bleiben, der Festigkeit unterstützt, ohne übermäßige Spannungen zu erzeugen oder die Produktleistung zu verändern.

Referenzen

● Abebe, A. et al. Überprüfung der Technologie für zweischichtige Tabletten. (PubMed)

● ICH. Q8(R2) Pharmazeutische Entwicklung und Q6A-Spezifikationen. (ICH)
