RQ-SM-120 Baumwolleinleger
*** Technischer Parameter
|
Produktionskapazität (Flaschen/Minute) |
50~80 Flaschen/Minute |
|
Spezifikation der Flaschen |
Durchm. 25-70 mm |
|
Außenabmessungen |
1600 mm×750 mm×1400 mm |
|
Gewicht（kg） |
180 |
|
Stromverbrauch（W） |
0.7 kW |
|
Stromversorgung |
220 V / 50～60 Hz |
Möchten Sie mehr über dieses Produkt erfahren?
SENDEN SIE EINE NACHRICHT
Etwas ist unklar?
Kontaktieren Sie mich gerne, und ich beantworte all Ihre Fragen sehr gerne.
Automatischer Baumwolleinleger: 5 entscheidende Abfüllungs-Upgrades zur Vermeidung von Halsstaus und zur Gewährleistung der cGMP-Reinheit
Einleitung: Der übersehene Engpass in Hochgeschwindigkeitslinien für die Abfüllung fester Darreichungsformen
In modernen Anlagen zur Verpackung oraler fester Darreichungsformen (OSD) in Europa und Nordamerika erfordert die Maximierung der Gesamtanlageneffektivität (OEE) einer Hochgeschwindigkeits-Abfülllinie für Tabletten oder Kapseln die Beseitigung kleiner mechanischer Fehler. Beim Aufbau einer neuen Linie investieren Engineering-Teams häufig den größten Teil ihres Budgets in hochpräzise elektronische Tablettenzähler oder fortschrittliche Hochgeschwindigkeitsverschließsysteme Systeme. Jedoch, die Zählverpackungs-Linieneffizienz ist nur so stark wie ihr schwächstes Glied.
In vielen Verarbeitungsumgebungen mit hohem Volumen ist die häufigste einzelne Ursache für ungeplante Linienstopps, Produktverunreinigungen und Reinraumstillstände die Sekundärstation, die für das Einsetzen von Schutzmaterial zuständig ist: der automatische Watteeinleger.
Innerhalb einer Hochgeschwindigkeits-cGMP-Kapsel-Tabletten-Abfülllinie Ausrüstung Matrix ist das Einsetzen einer präzisen Länge einer sauberen medizinischen Baumwollspirale in den Behälterhals ein wesentlicher Schritt. Diese Spirale schützt empfindliche feste Dosierungen vor dynamischer Bewegung und Reibungsschäden während des Langstreckentransports und hilft gleichzeitig, Spuren von Feuchtigkeit im versiegelten Behälter zu absorbieren.
Die kontinuierliche Durchführung dieses Prozesses mit minderwertigen oder schlecht konstruierten Maschinen führt jedoch zu erheblichen Risiken für die Qualitätskontrolle. Standard-Einstiegssysteme haben häufig Schwierigkeiten mit ungleichmäßiger Spiraldosierung, der Erzeugung statischer Elektrizität und unpräzisem mechanischem Schneiden.
Diese Betriebsfehler führen zu ungleichmäßig geschnittenen Baumwollabschnitten, ausgefransten Fasern, die direkt in die Produktmasse fallen, oder katastrophalen Blockierungen am Behälterhals. Wenn ein Baumwollstück am Flaschenrand hängen bleibt, anstatt sauber im Behälterkörper zu sitzen, lösen nachgelagerte Sensoren sofortige Linienstopps aus, was zu teuren Materialausschüssen, verlorenen Arbeitsstunden der Bediener und beeinträchtigter Reinraumreinheit führt.
Die dauerhafte Überwindung dieser Engpässe bei der Sekundärverpackung fester Dosierungsformen erfordert eine Produktionsplattform, die um dezentrale motorisierte Steuerung, intelligente Sensoranordnungen und fortschrittliche hygienische Mechanik entwickelt wurde. Der Hochleistungs-Automatische Watteeinleger von Rich Packing löst diese anhaltende Verpackungsherausforderung.
Diese robuste Maschine wurde mit einem innovativen, elektronisch synchronisierten Mehrachsen-Steuerungsantrieb und einem reinen SUS316L-Materialweg entwickelt, eliminiert das Ablösen von Fasern und Blockierungen am Hals und bietet die absolute Prozesswiederholbarkeit, die von hochproduktiven medizinischen und ernährungsbezogenen Verpackungsprozessen gefordert wird.
Entkopplung des Automatisierungsregelkreises: Funktionsweise einer automatischen Watteeinlegemaschine
Um eine absolute Prozesskonsistenz über umfangreiche Produktionskampagnen hinweg aufrechtzuerhalten, müssen Verpackungsingenieure über generische Außengehäuse hinausblicken und die synchronisierten Teilsysteme analysieren, die den Lebenszyklus des Materials steuern. Ein generischer Watteeinleger der Budgetklasse setzt häufig auf veraltete mechanische Verbindungen, offene Antriebsketten und einfache analoge Zeitgeber, die Schwierigkeiten haben, sich an unterschiedliche Flaschenhöhen und Spiralabmessungen anzupassen.
Unsere modernisierte Automatische Watteeinlegemaschine aktualisiert diese Sequenz durch eine hochreaktive, modulare mechanische Architektur, bei der jede Phase des Zuführ-, Schneid- und Einlegezyklus von unabhängigen, elektronisch überwachten Arbeitsstationen angetrieben wird:
1. Die dynamische Zuführ- und Messstufe der Baumwollspirale
Der Verarbeitungszyklus beginnt an der automatischen Rollstation, an der standardmäßige medizinische Rohbaumwolle, saugfähiges synthetisches Rayon oder Polyester-Spiralrollen geladen werden. Während sich das Rohmaterial abwickelt, läuft es durch unser spezielles Baumwollspiralen-Zuführ- und Schneidsystem.
Angetrieben durch zwei Hochdrehmoment-Schrittmotoren wird das Material durch präzisionsgeschliffene Rollen nach vorne gezogen, ohne die Fasern zu dehnen oder auszudünnen. Das Mikroprozessor-Steuerungssystem verfolgt die exakte Länge der pro Hub vorgeschobenen Spirale und stimmt sie mit der am zentralen digitalen Bedienfeld voreingestellten Parameterkonfiguration ab. Diese dynamische Nachverfolgung gewährleistet absolute Maßgleichheit vom ersten Behälter bis zum letzten.
2. Die Schneid- und Umkehrfalzstufe
Sobald die präzise Ziellänge der Spirale in den Schneidbereich eintritt, verriegeln die Zuführrollen sofort, um die Materialstabilität aufrechtzuerhalten. Ein Hochgeschwindigkeits-Hochleistungsschneider führt einen sauberen, schnellen Schnitt quer durch den Materialweg aus. Anstatt eine langsame, zerdrückende Scherenbewegung zu verwenden, die losen Staub erzeugt, nutzt das System einen Hochgeschwindigkeits-Linearantrieb, um das Band sauber zu teilen.
Unmittelbar nach dem Schnitt fängt ein integrierter mechanischer Abwärtsfaltarm die Mitte des getrennten Baumwollstreifens auf und drückt ihn durch eine enge Führungsöffnung, um eine dichte, gleichmäßige umgekehrte "U"- oder "V"-Form zu bilden. Diese Vorfaltgeometrie ist entscheidend, um den Außendurchmesser des Materials zu reduzieren und es leicht durch schmale Behälterhälse führen zu können.

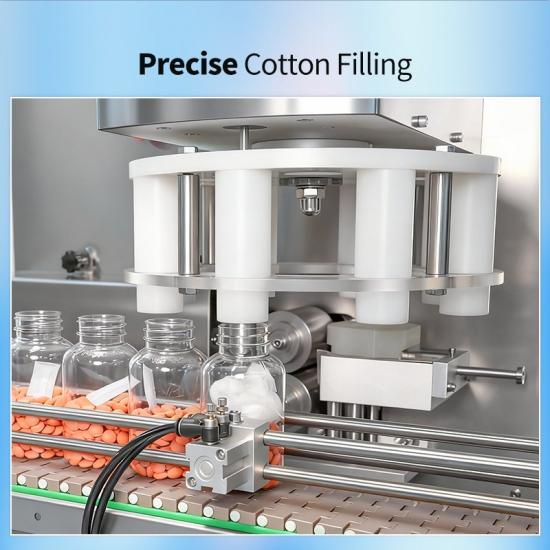

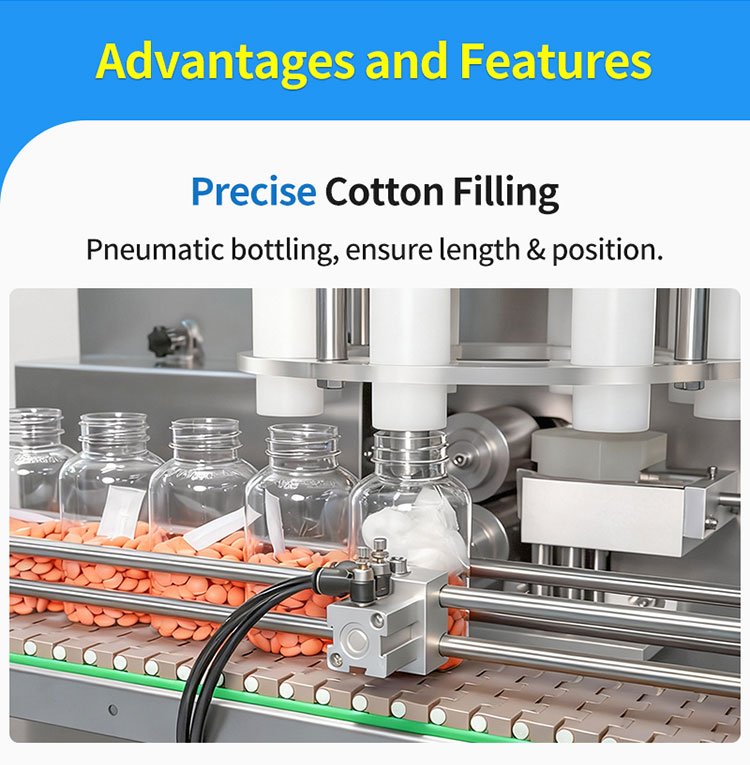

3. Die gesteuerte lineare Einpress- und Verifizierungsstufe
Während der Baumwollabschnitt gefaltet wird, transportiert die Hauptförderlinie leere, vorgezählte Behälter entlang einer Indexierspur weiter. Hochempfindliche fotoelektrische Sensoren erkennen die ankommenden Behälterkörper und verriegeln sie in perfekter physischer Ausrichtung unterhalb der Einpressstation.
Nach der Ausrichtung fährt ein robustes pneumatisches Linearzylinder-System vertikal aus und treibt einen polierten Mikro-Einpressstab direkt durch die Mitte der Führungsöffnung. Diese Bewegung drückt das vorgefaltete Baumwollstück direkt durch den Behälterhals und setzt es fest im Behälterkörper ein. Der Einpressstab fährt anschließend schnell zurück, sodass der Behälter nahtlos zur nachgelagerten Verschließlinie weiterlaufen kann.
5 mechanische Innovationen der elektronischen Watteeinleger-Serie von Rich Packing
Die überlegene Verarbeitungsgeschwindigkeit und die außergewöhnlichen Reinheitskennzahlen, die durch den Hochgeschwindigkeits-Baumwolleinleger für Flaschen von Rich Packing erreicht werden, basieren auf fortschrittlicher Metallurgie, vollständiger digitaler Prozessverfolgung und strikter Einhaltung globaler Reinraumrichtlinien. Nachfolgend finden Sie eine detaillierte technische Analyse der 5 zentralen Verbesserungen, die in unsereautomatisch System.
1. Hohe Ausgabeleistung mit universeller Kompatibilität mit Behälterabmessungen
Produktionsstätten mit hohem Volumen in der Pharmaindustrie und für Lohnverpackungen benötigen Maschinen, die in der Lage sind, hohe Ausgabegeschwindigkeiten über eine breite Palette von Produktformaten aufrechtzuerhalten.
●Die mechanische Lösung: Die Maschine ist auf einem robusten, vibrationsgedämpften Rahmen aufgebaut, der von einem fortschrittlichen, mehrachsigen automatischen Synchronisationsmotor angetrieben wird und einen verifizierten Spitzenproduktionsdurchsatz von bis zu 100 Flaschen/Minute erreicht.
●Der technische Vorteil: Die Verarbeitungskammer ist vollständig optimiert, um eine große Vielzahl von Behälterformen und -größen ohne die Notwendigkeit kundenspezifischer Strukturkomponenten zu verarbeiten. Das System verarbeitet Flaschendurchmesser von 40–120 mm und Flaschenhöhen von 50–200 mm. Diese strukturelle Flexibilität ermöglicht es Anlagen, kleine klinische Flaschen aus hochdichtem Polyethylen (HDPE) zusammen mit großen Glas-Weithalsgläsern für Nutrazeutika auf einer einzigen, einheitlichen Verpackungsanlage zu betreiben.

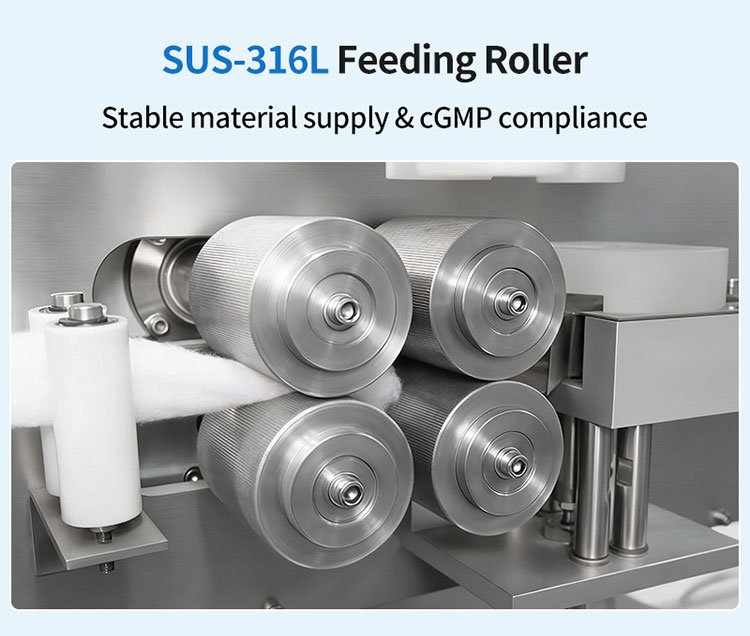

2. Vollständige SUS316L-Edelstahl-Zuführrollen des Watteeinlegers für absolute GMP-Konformität
Die Verarbeitung empfindlicher medizinischer Tabletten oder sauberer Nahrungsergänzungskapseln erfordert einen Materialpfad, der das Risiko von Kreuzkontaminationen oder strukturellem Abbau über Jahre des kontinuierlichen Betriebs vollständig ausschließt.
●Die mechanische Lösung: Die Kernkomponenten innerhalb des Materialpfads – einschließlich der Haupt-Zuführ- und Schneidrollen des Wattewickelsystems, Führungsschlitze und interne Kontaktleisten – sind aus hochwertigem, massivem SUS316L-Edelstahl gefertigt.
●Der technische Vorteil: Durch die Verwendung einer hochwertigen SUS316L-Legierung anstelle herkömmlicher Industriebeschichtungen oder minderwertigerer Stähle beseitigt das System das Risiko von abplatzender Oberflächenfarbe, abblätternder Galvanisierung oder oxidativer Rost-Mikrokontamination. Die ultraglänzenden, mikropolierten Stahlrollen verhindern Faserreibung und gewährleisten einen sauberen Verarbeitungsweg, der internationale GMP-Richtlinien vollständig erfüllt und Reinraumaudits problemlos besteht.

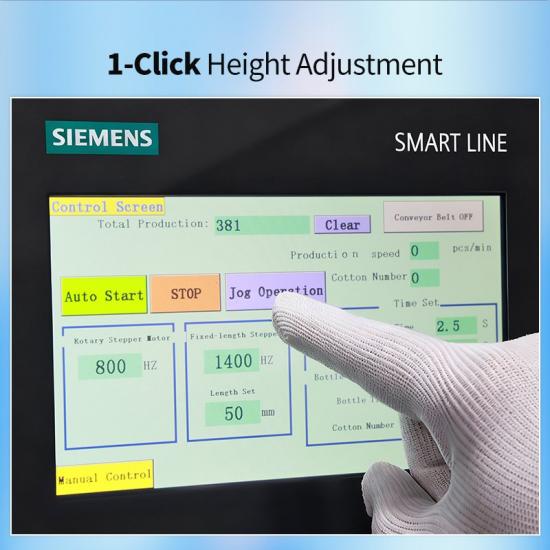

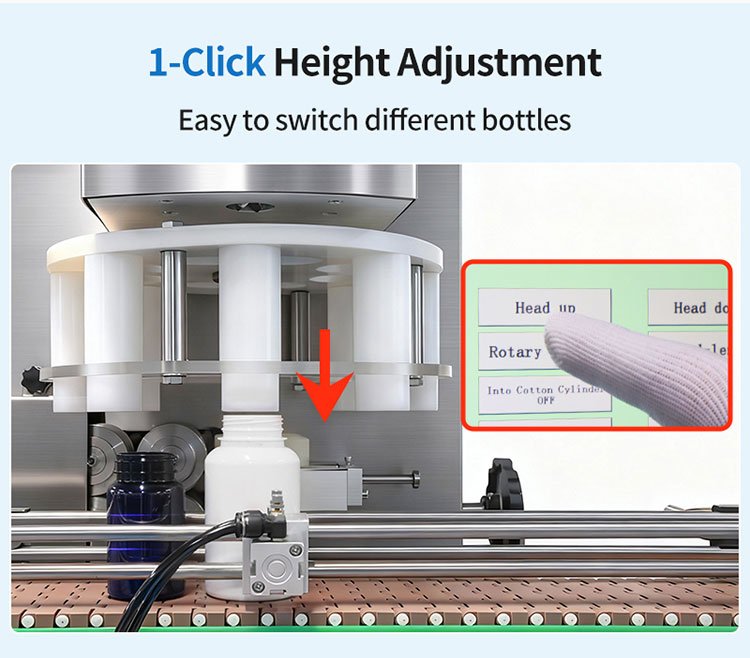

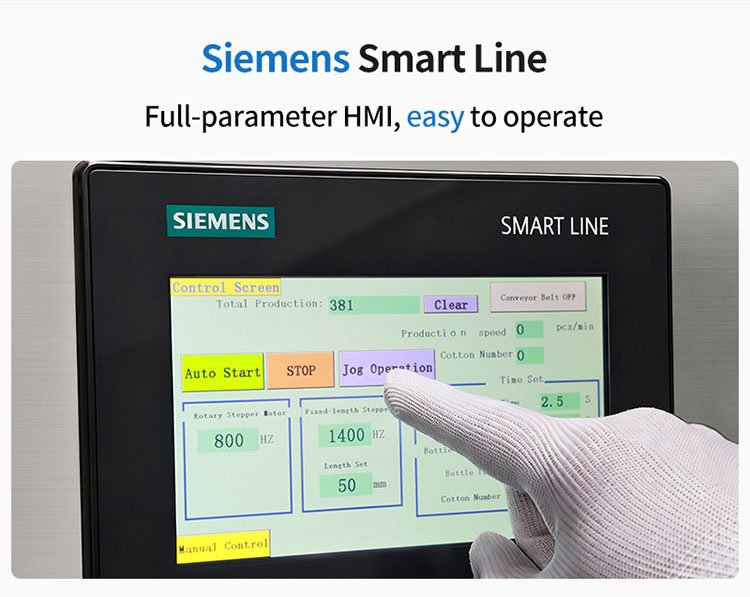

3. Intelligente SPS-HMI-Anzeige mit automatischer Höhenverstellung per Knopfdruck
Herkömmliche Verpackungsmaschinen erfordern häufig, dass Bediener mechanische Handkurbeln, schwere Gewindespindeln und mechanische Halterungen manuell einstellen, um die Einführtiefe bei Produktformatwechseln anzupassen.
●Die mechanische Lösung: Das System ersetzt herkömmliche manuelle Handräder durch einen digitalen motorisierten Höhenantrieb, der direkt mit einer zentralen Touchscreen-HMI-Konsole verbunden ist, die von einer industriellen Siemens-SPS gesteuert wird.
●Der technische Vorteil: Bediener können die absolute Höhe des Baumwolleinführungs-Eingangs sofort über die Touchscreen-Schnittstelle mit einem einzigen Klick ändern. Dieses automatische Setup eliminiert vollständig manuelle Anpassungen durch Bediener und menschliche Fehler während Formatwechseln, sodass die Maschine ihre physische Höhe innerhalb von Sekunden an unterschiedliche Behälterlängen anpassen kann. Diese Geschwindigkeit macht sie zu einer äußerst flexiblen Option für Auftragshersteller (CMOs), die Produktionspläne mit hoher Variantenvielfalt und kurzen Laufzeiten bearbeiten.

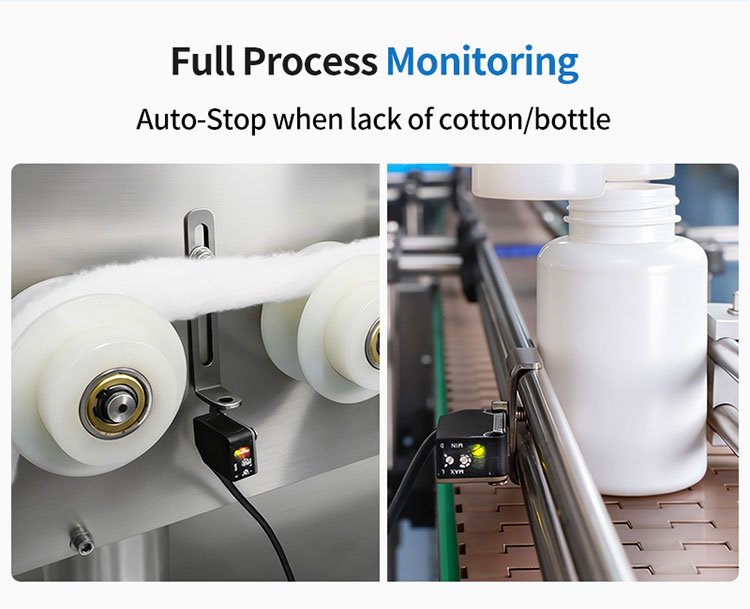

4. Fortschrittliche optische Vollprozess-Erkennung mit automatischen Abschaltschutzfunktionen
Der Betrieb einer Hochgeschwindigkeits-automatischen Verpackungslinie birgt das Risiko, dass ein Rohstoffmangel im vorgelagerten Prozess unbemerkt bleibt und dadurch Tausende ungefüllte oder fehlerhafte Endverpackungen entstehen.
●Die mechanische Lösung: Das System integriert ein umfassendes, geschlossenes Netzwerk aus hochempfindlichen fotoelektrischen Verfolgungssensoren, die die Linie kontinuierlich überwachen.
●Der technische Vorteil: Das System führt eine kontinuierliche Echtzeitverfolgung über alle wichtigen Verarbeitungszonen hinweg durch. Wenn die vorgelagerte automatische Zählmaschine eine Verzögerung erfährt und ein Behälter die Station nicht erreicht oder wenn die Baumwollspulenrolle aufgebraucht ist, löst das System eine sofortige automatische Abschaltung aus. Diese automatische Pause stoppt die Linie sofort, verhindert den Betrieb der Maschine ohne Material, schützt teure Behälter und stellt sicher, dass keine fehlerhaften Verpackungen nachgelagert weitergeleitet werden.
5. Offene cGMP-Balkonstruktur mit antistatischen Steuerungen
Eine große Herausforderung bei der Verarbeitung von faseriger Rohbaumwolle mit hoher Geschwindigkeit ist statische Elektrizität, die dazu führen kann, dass lose Fasern am Behälterhals haften bleiben und die Induktionsversiegelung beeinträchtigen.
●Die mechanische Lösung: Die Maschine basiert auf einem offenen Balkenlayout, das den vorderen mechanischen Betriebsweg von den hinteren elektronischen Antriebsschränken trennt und an der Schneidstation einen lokalen antistatischen Luftvorhang integriert.
●Der technische Vorteil: Das offene Balkenlayout beseitigt versteckte Ecken und schwer zu reinigende Bereiche und ermöglicht schnelle, rückstandsfreie Reinigungen zwischen Chargen. Das Antistatiksystem neutralisiert Oberflächenladungen auf den Baumwollfasern sofort und verhindert, dass sie am Behälterhals haften oder in den Reinraum gelangen. Dies hält den Flaschenrand sauber und gewährleistet eine perfekte, auslaufsichere nachgelagerte Induktionsfolienversiegelung.
Technische Spezifikationsmatrix: Leistungsstarke automatische Baumwolleinlegemaschinen-Daten
Zur Unterstützung von Validierungsingenieuren in Einrichtungen, Produktionsleitern und Beschaffungsmanagern bei der Planung der Linienintegration beschreibt die folgende Matrix die mechanischen und betrieblichen Spezifikationen unseres fortschrittlichen automatischen Baumwolleinlegers:
|
Technisches Verarbeitungsmerkmal |
Industrielle Fertigungsdaten für reichhaltige Verpackungen |
|
Maximale Produktionskapazität |
Bis zu 100 Flaschen/min (Kontinuierlicher stabiler Hochgeschwindigkeitsbetrieb) |
|

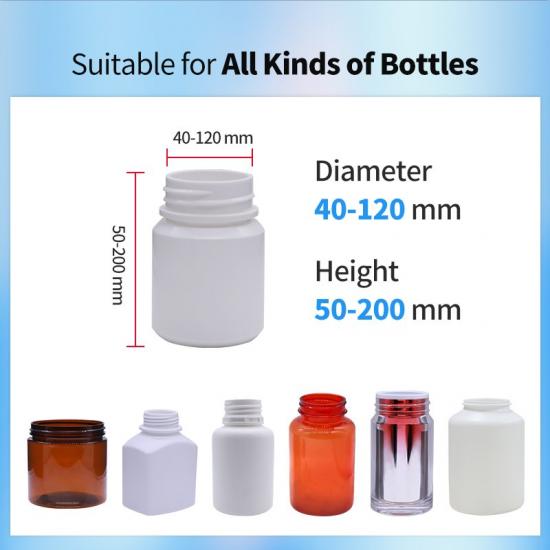

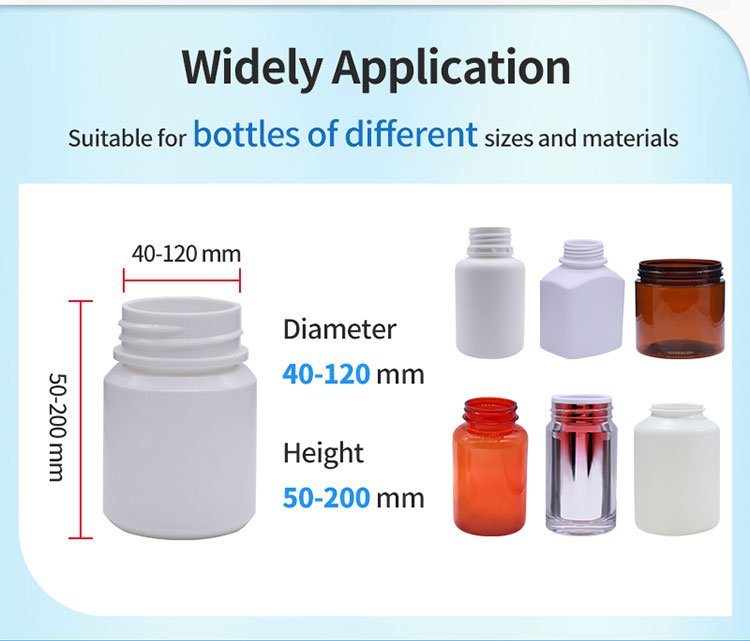

Geeigneter Flaschendurchmesserbereich |
40 mm – 120 mm (Geeignet für Weithalsgläser und Fläschchen mit engem Hals) |
|
Geeigneter Flaschenhöhenbereich |
50 mm – 200 mm (Geeignet für standardmäßige klinische und Einzelhandelsbehälter) |
|
Höheneinstellung des Einführungsbereichs |
Ein-Klick-automatische motorisierte Einstellung über den PLC-Touchscreen |
|
Design der Materialzuführungsrolle |
Geschmiedeter SUS316L-Edelstahl (Keine Lackierung, vollständig GMP-konform) |
|
Systemische Automatisierungssteuerung |
Integrierte Siemens-PLC-Plattform kombiniert mit Touchscreen-HMI |
|
Fehlerschutzüberwachung |
Vollständige optische Erkennung mit Prozessverriegelung (Automatischer Stopp bei niedrigem Flaschen- oder Baumwollstand) |
Gesamtbetriebskosten (TCO) und Reinraumkonformität (IQ/OQ/PQ)
Bei der Bewertung einer neuen Maschine für eine regulierte Linie zur Herstellung oraler fester Darreichungsformen blicken erfahrene Einkaufsleiter über den anfänglichen Kaufpreis hinaus und konzentrieren sich auf die langfristigen Gesamtbetriebskosten (TCO) . Geräte niedrigerer Qualität, denen eine robuste elektronische Nachverfolgung oder präzise Schneiddynamik fehlt, verursachen häufig hohe laufende Kosten, darunter übermäßige Rohstoffverschwendung, verkürzte Lebensdauer der Schneidklingen und lange Verzögerungen während der vorgeschriebenen Reinraumvalidierungsprüfungen.
Die Rich Packing-Serie optimiert die Kapitaleffizienz Ihrer Anlage, indem sie den Ertrag in einem einzigen Durchlauf maximiert und Stillstandszeiten der Linie reduziert. Durch die Integration von automatischer optischer Nachverfolgung und einem mechanischen Hochgeschwindigkeitsmesser beseitigt unsere Maschine Fehlschnitte und Materialverklemmungen vollständig. Dieser Schutz verhindert Behälterschäden und spart Rohmaterialien, was besonders bei Verpackungskampagnen mit hohem Volumen im Lohnverpackungsbereich wertvoll ist.
Darüber hinaus verstehen wir, dass die Vorbereitung auf strenge Audits durch regionale Regulierungsbehörden wie die FDA, Health Canada oder europäische nationale Arzneimittelbehörden für Ihre internen Qualitätssicherungsteams (QA) ein zeitaufwendiger und kostspieliger Prozess sein kann.
Um die Compliance zu vereinfachen, wird jede industrielle FlaschenverpackungslinieBaumwolleinleger-Lieferanten-konfiguration, die wir liefern, direkt ab Werk mit einem vollständigen Validierungsdokumentationspaket ausgeliefert. Dieses Paket umfasst umfassende Vorlagen in englischer Originalsprache für die Konformität von IQ (Installationsqualifizierung), OQ (Funktionsqualifizierung) und PQ (Leistungsqualifizierung).
Indem wir Ihrem Ingenieurteam sofort einsetzbare Protokolle für Not-Aus-Funktionen, Touchscreen-Höhenkalibrierungen und Testprotokolle für photoelektrische Sensoren bereitstellen, helfen wir Ihnen, erhebliche externe Beratungskosten zu sparen und Ihre Zeit bis zur kommerziellen Produktion zu verkürzen.
Zusammenfassung & Handlungsaufforderung: Sichern Sie eine fehlerfreie Flaschenintegration
Der Hochgeschwindigkeits-Automatische Baumwolleinleger von Rich Packing bietet eine effiziente, äußerst zuverlässige Lösung für die Verarbeitung anspruchsvoller Verpackungskonfigurationen für feste Darreichungsformen. Durch die Kombination eines fortschrittlichen Materialwegs aus SUS316L-Edelstahl mit einem automatischein motorisiertes HMI-Einstellsystem, ein sauber schneidendes mechanisches Messer und vollständige optische Prozessverriegelungen eliminieren bei dieser kompakten Plattform die häufigsten Verpackungsengpässe wie ausgefranste Fasern, uneinheitliche Gewichtsverteilung und Verklemmungen am Behälterhals.
Ob Sie eine spezialisierte pharmazeutische Anlage eröffnen, eine hochkapazitive Nutraceutical-Produktionslinie erweitern oder eine Vertragsfertigungsanlage mit hoher Produktvielfalt optimieren – unsere Verarbeitungsausrüstung bietet die strukturelle Zuverlässigkeit und Validierungsunterstützung, die erforderlich sind, um Ihre Produktqualität zu schützen und Ihre tägliche OEE zu maximieren.
Technische FAQ für Beschaffungsteams von Reinräumen
F1: Was macht die Zuführrollen dieser Maschine den Standard-Einstiegsmodellen überlegen?
A: Standard-Einstiegsmaschinen verwenden im Materialpfad häufig einfache verchromte Stahl- oder Kohlenstoffstahlkomponenten, die bei aggressiver Reinigung mit der Zeit abblättern, absplittern oder rosten können. Unser automatischer Watteeinleger verwendet hochbelastbare Rollen, die vollständig aus massivem SUS316L-Edelstahl geschmiedet sind, und gewährleistet dadurch eine nicht abreibende, korrosionsbeständige und vollständig reine Zuführumgebung, die globale GMP-Richtlinien vollständig erfüllt.
F2: Wie vereinfacht die Touchscreen-Konsole den Wechsel der Produktformate zwischen verschiedenen Flaschengrößen?
A: Anstatt dass Bediener manuelle Handkurbeln verwenden müssen, um die Maschinenhöhe für unterschiedliche Behälterlängen einzustellen, verfügt unsere Plattform über einen digitalen motorisierten Höhenantrieb. Über den zentralen SPS-Touchscreen können Bediener die Einführhöhe der Watte mit einem einzigen Klick anpassen, sodass Flaschenspezifikationen beim Betrieb von Behältern mit einer Höhe von 50–200 mm schnell und bequem geändert werden können.
F3: Was passiert, wenn die Linie vorübergehend einen Mangel an leeren Flaschen oder Rohbaumwollrollen aufweist?
A: Die Plattform ist mit einem fortschrittlichen optischen Prozessverfolgungsnetzwerk ausgestattet. Wenn die Sensoren einen Behältermangel auf der Indexierspur erkennen oder die Rohmaterialrolle leer ist, löst die Maschine sofort eine automatische Abschaltung aus. Diese Sicherheitsfunktion stoppt die Linie umgehend, um Fehler zu verhindern, Materialverschwendung zu minimieren und sicherzustellen, dass die Maschine niemals ohne Material läuft.
F4: Was ist die maximale Verarbeitungsgeschwindigkeit dieser automatischen Flaschen-Watteeinlegemaschine laut Spezifikationslayout?
A: Angetrieben durch einen fortschrittlichen mehrachsigen automatischenAntrieb erreicht die Plattform eine nachgewiesene maximale Produktionsgeschwindigkeit von bis zu 100 Flaschen/Minute. Diese Hochgeschwindigkeitsleistung macht sie zur idealen Wahl für Integrationen von Herstellern pharmazeutischer Watteeinleger mit hohem Volumen und leistungsstarke Vertragsverpackungslinien.
F5: Kann dieses automatischeSystem alternative Bandmaterialien wie Rayon- oder Polyesterrollen verarbeiten?
A: Ja, absolut. Die gehärteten mechanischen Schneidklingen aus Legierung und die einstellbaren Spannrollen in unserem System zur Zuführung und zum Schneiden von Wattebandrollen sind dafür ausgelegt, medizinische Standardwatte, saugfähiges Rayon und synthetische Polyesterfaserrollen sauber zu verarbeiten und über alle Materialoptionen hinweg einen präzisen, gratfreien Schnitt zu liefern.
