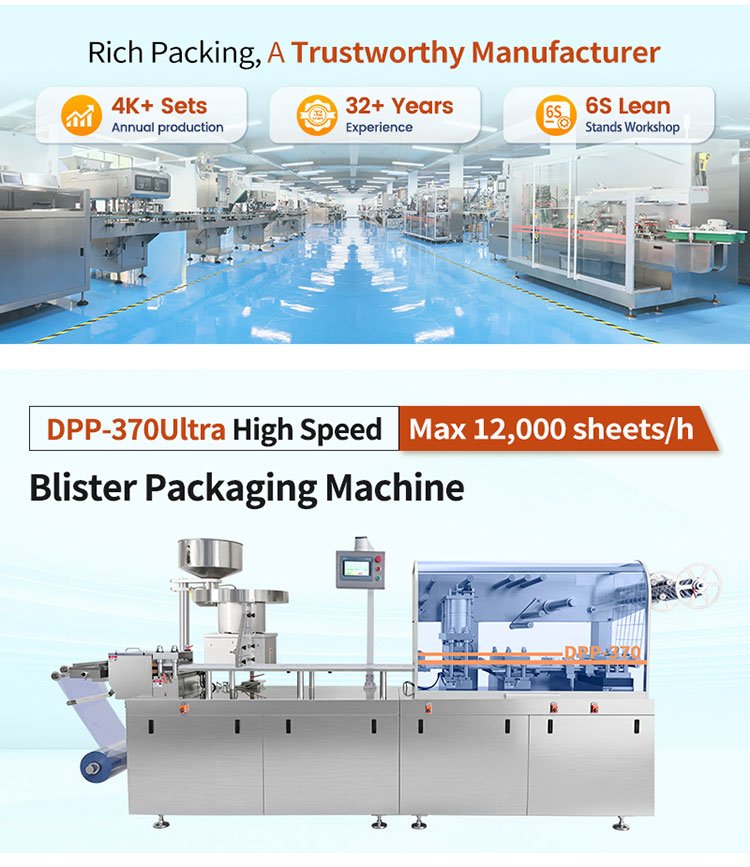

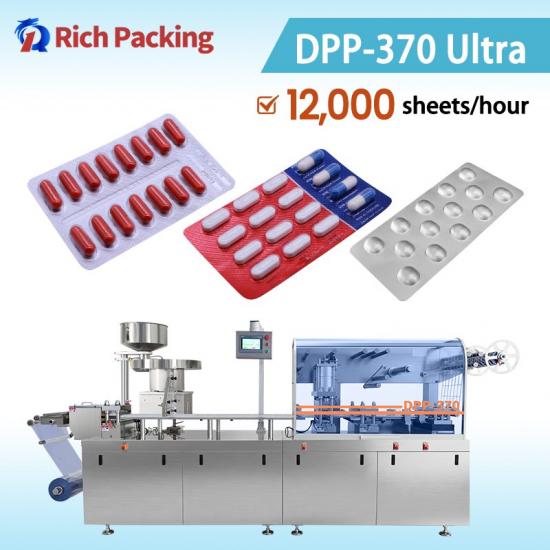

DPP-370Ultra Blisterverpackungsmaschine

DPP-370Ultra Blisterverpackungsmaschine

*** Technischer Parameter

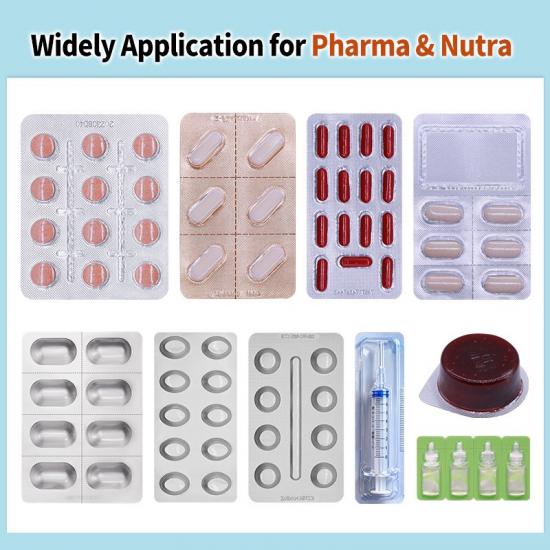

Was kann DPP-370Ultra Blisterverpackungsmaschine Ihnen in Pharma und Nutra bieten

Technische Parameterzeichnung: Hochkapazitive Verkapselung fester Darreichungsformen

Bei der Bewertung von Maschinen für automatisierte Sekundärverpackungslinien für feste Darreichungsformen gehen Beschaffungskomitees und Validierungsingenieure über oberflächliche Angaben hinaus und analysieren exakte physische Kapazitäten und Abmessungsgrenzen. Die DPP-370Ultra Tabletten-Kapsel-Blistermaschine Plattform wurde entwickelt, um die Lücke zwischen Hochgeschwindigkeitsausstoß und Flexibilität im Großformat zu schließen. Nachfolgend finden Sie die verifizierten technischen Daten, die die wichtigsten Verarbeitungskapazitäten der Maschine darlegen:

Einführung: Steigerung von Durchsatz und Qualität in der großvolumigen Blisterverpackung

Für pharmazeutische Produktionsanlagen mit hohem Volumen, stark ausgelastete Unternehmen für Nahrungsergänzungsmittel und Lohnverpackungsorganisationen (CMOs) erfordert die Aufrechterhaltung einer effizienten Feststoffdosierungsanlage Ausrüstung, die eine schnelle Produktion mit präziser Betriebskontrolle in Einklang bringt. Da sich die Marktanforderungen hin zu einer Fertigung mit hoher Variantenvielfalt und kleinen Losgrößen im Lohnherstellungsbereich sowie zu umfangreichen Blockbuster-Arzneimittelkampagnen verschieben, stehen Verpackungsbereiche vor einer schwierigen Doppelherausforderung: extrem hohe lineare Ausgabegeschwindigkeiten zu erreichen und gleichzeitig werkzeugintensive Ausfallzeiten beim Produktwechsel zu minimieren. Veraltete Blister-Tiefziehmaschinen und ältere mechanische Kettengliedmaschinen erfüllen diese modernen Standards häufig nicht, was zu kumulativen Zeitfehlern, hohem Materialabfall beim Bahnverbinden und langen Einrichtungszeiten führt, die die Gesamtanlageneffektivität (OEE) verringern.

Die DPP-370Ultra Blisterverpackungsmaschine bietet eine leistungsstarke Alternative zu herkömmlichen mechanischen Nockensystemen. Entwickelt mit einer erweiterten 120*360-mm aktiven Formfläche ermöglicht diese Plattform mehrreihige, mehrfache Blisterpackungs-Layoutmuster, die die Materialausnutzung bei jedem einzelnen Schnitt optimieren. Ob thermoverformbare Kunststofflaminate wie Alu-PVC, Hochbarriere-PVDC, Aclar oder kaltgeformte Aluminiummatrizen (Alu-Alu) verarbeitet werden, das System gewährleistet eine gleichmäßige Druckverteilung und absolute Dichtungsintegrität. Durch den Fokus auf modulare, werkzeuglose mechanische Baugruppen und digitale Regelkreise beseitigt die Maschine die häufigen Probleme von Pulveraustritt, dünner werdenden Taschenwänden und langsamen Formatanpassungen.

Technische Entkopplung: Wie die DPP-370Ultra Plattform den Verpackungslebenszyklus optimiert

Um die betriebliche Zuverlässigkeit der DPP-370Ultra Plattform muss man den schrittweisen Durchlauf der Materialien durch die kontinuierlichen Verarbeitungsstationen untersuchen:

Der Prozess beginnt an der automatischen Abwickelstation, wo Basiskunststoff- oder Kaltform-Aluminiumfolien in die Flachplatten-Blisterverpackungsmaschine eingespeist werden. Die Folie läuft über einen integrierten Spleißtisch und gelangt in die Flachplatten-Heizstation. Hier bringen zwei Kontaktplatten perfekt gleichmäßige Wärmeenergie über die gesamte Kunststofffolie auf und erweichen sie, ohne lokale Hotspots oder Materialverschlechterung zu verursachen. Nach dem Erhitzen bewegt sich die Materialbahn in die Flachplatten-Formstation. Mithilfe einer Kombination aus positivem Druckluftverfahren wird der Kunststoff in präzise Kavitäten mit einer Tiefe von bis zu 15 mm geformt (oder bis zu 26 mm für kundenspezifische Profile), wodurch eine äußerst gleichmäßige Taschenwandstärke über die gesamte 120 mm *360 mm-Matrix gewährleistet wird.

Anschließend gelangen die geformten Kavitäten in die Zuführzone, wo ein kundenspezifisches, materialspezifisches Zuführsystem jede Tasche mit absoluter Präzision befüllt. Die befüllte Materialbahn bewegt sich dann zur Flachplatten-Versiegelungsstation, wo die Aluminium-Deckfolie unter streng kontrolliertem Druck und Temperatur mit dem Basismaterial verbunden wird. Ein hochauflösendes Bildverarbeitungssystem prüft die versiegelte Materialbahn in Echtzeit und kontrolliert auf leere Kavitäten oder beschädigte Produkte. Schließlich wird die Materialbahn durch eine unabhängige Servomotor-Zuganordnung zur Schneidstation weitergeführt. Bei Geschwindigkeiten von bis zu 40 Schnitten pro Minute trennt die Schneidevorrichtung die Materialbahn in perfekt fertiggestellte Blister Blisterpackungen und leitet fehlerhafte Packungen automatisch in einen sicheren Ausschussbehälter um.

9 zentrale technische Innovationen des DPP-370Ultra Plattform

Die beeindruckende Ausgabekapazität und tägliche betriebliche Flexibilität der DPP-370 Ultra Großkapazitäts-Blisterverpackungsmaschine basieren auf 9 zentralen technischen Innovationen. Jedes Merkmal wurde entwickelt, um einen bestimmten realen Produktionsengpass zu lösen:

1. Integration erstklassiger Kernkomponenten (Siemens, Schneider, Omron)

Die Verwendung generischer oder nicht markengebundener elektrischer Automatisierungskomponenten bringt erhebliche Betriebsrisiken mit sich, darunter unvorhersehbare Steuerungsverzögerungen, vorzeitige Komponentenausfälle und lange Wartezeiten auf internationale Ersatzteile.

●● Die mechanische Lösung: Die gesamte Automatisierungs-, Antriebs- und Steuerungsarchitektur des DPP-370 Ultra wird mit hochwertigen Komponenten aufgebaut, die von weltweit renommierten Marken bezogen werden, darunter Siemens, Schneider und Omron.

●● Der technische Vorteil: Die zentrale Siemens-SPS übernimmt die Hochgeschwindigkeits-Datenverarbeitung und koordiniert die Verarbeitungsstationen über einen schnellen digitalen Bus. Schneider-Schütze und Omron-Sensoren gewährleisten eine außergewöhnliche elektrische Zuverlässigkeit und hohe Störfestigkeit, reduzieren ungeplante elektrische Ausfallzeiten und stellen den einfachen weltweiten Zugang zu Standardersatzteilen sicher.

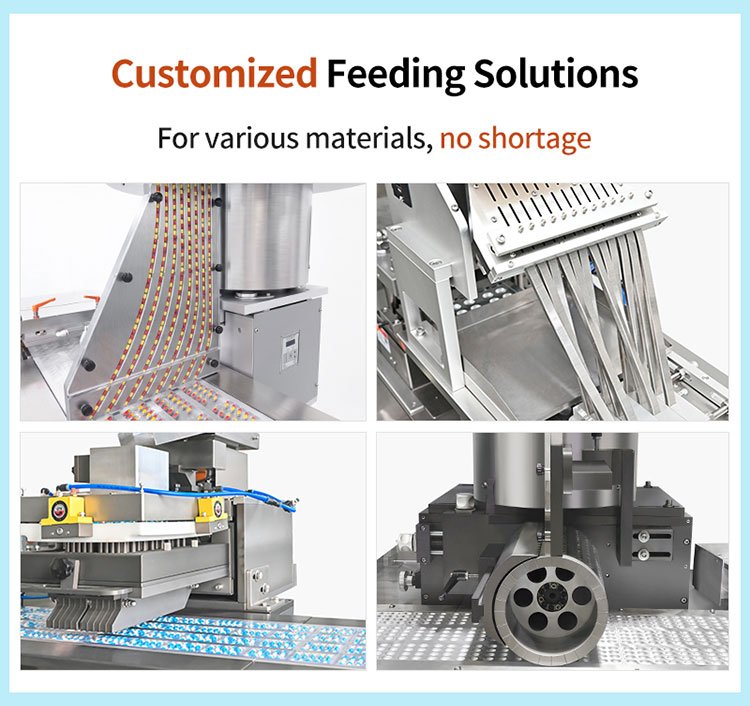

2. Fortschrittliche maßgeschneiderte Zuführkonfigurationen für null fehlende Taschen

Die Verarbeitung verschiedener fester Darreichungsformen – wie rutschige Weichkapseln, einzigartig geformte längliche Tabletten oder zerbrechliche Hartgelatinekapseln – erfordert eine spezialisierte Materialhandhabung, um leere Blisterkavitäten zu verhindern.

●● Die mechanische Lösung: Die vollautomatische Blisterverpackungsmaschine entfernt sich von generischen Schwerkraft-Zuführschienen nach dem Einheitsprinzip und bietet stattdessen kundenspezifische Zuführlösungenabgestimmt auf die einzigartigen physischen Geometrien und die Oberflächenreibung Ihres Produkts.

●Der technische Vorteil:Durch die Nutzung einer Reihe von optionsoptimierten Systemen – einschließlich Zuführern mit Wasserfall-Schienen, oszillierenden Rohrkonfigurationen oder spezialisierten Direktspur-Konfigurationen – gewährleistet die Plattform eine 100%ige Befüllungsrate. Diese präzise Zuführung eliminiert fehlende Taschen, optimiert den Linenertrag und gewährleistet einen nahtlosen Produktfluss bei Ultrahohen Liniengeschwindigkeiten.

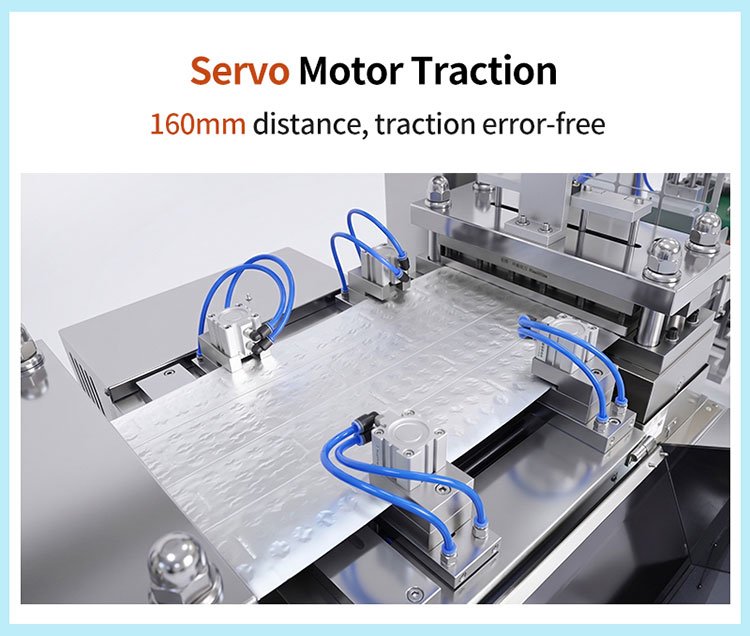

3. Präzises Servomotor-Traktionssystem (160-mm-Standardabstand)

Aufgrund von Kettenverlängerung und Zahnradspiel sind herkömmliche mechanische Folienvorschubsysteme nach längerem Betrieb sehr anfällig für Schrittfehler, wodurch das Schneidwerkzeug durch Text oder Blistertaschen schneiden kann.

●Die mechanische Lösung:Die Folienindexierungssequenz wird durch ein unabhängiges, drehmomentstarkes Servomotor-Traktionsnetzwerk angetrieben, das in der Lage ist, einen präzisen 160-mm-Indexabstand aufrechtzuerhalten.

●Der technische Vorteil:Der Servoantrieb berechnet die exakte Folienposition in jedem Zyklus bis auf den Mikrometer genau und eliminiert dadurch vollständig kumulative Indexfehler. Diese digitale Präzision hält die Taschen perfekt zentriert innerhalb der Siegel- und Schneidwerkzeuge, reduziert Materialverschwendung und gewährleistet eine fehlerfreie Blisterpackausrichtung selbst bei Hochgeschwindigkeits-Produktionsläufen mit kontinuierlichen 40 Schnitten pro Minute.

Vergleich der Registrierungsgenauigkeit der Servotraktion

●Mechanische Nockenindexierung:Kumulative Positionsabweichung durch Spiel hoch BlisterpackungAusschussrate.

●DPP-370UltraServoantrieb:Echtzeit-Mikroanpassungen 160-mm-Fixindex ohne Durchbiegung.

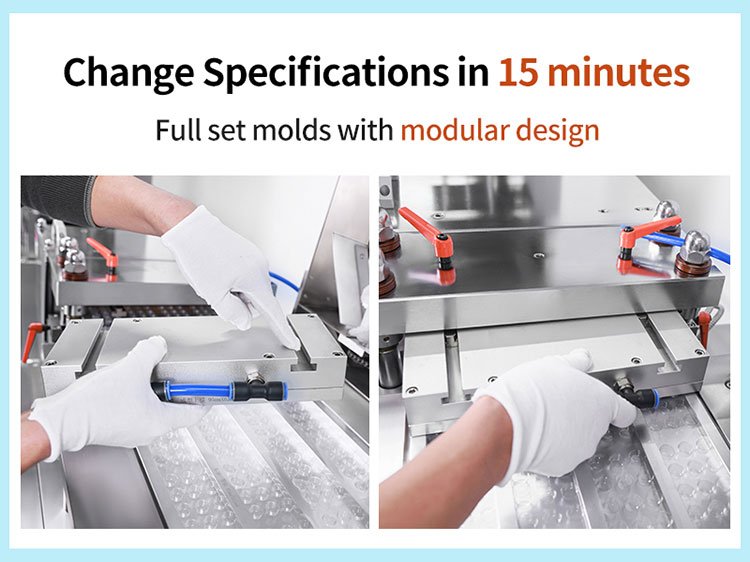

4. Architektur für modularen Schubladen-Formatwechsel in 15 Minuten

Längere Stillstandszeiten während der Chargenumstellungen können die Gesamtprofitabilität einer Fabrik erheblich beeinträchtigen, insbesondere beim Wechsel zwischen verschiedenen Tablettenprofilen oder beim Umstellen von Alu-PVC auf Alu-Alu Blister-Konfigurationen.

●Die strukturelle Lösung: Die Form-, Siegel- und Schneidbaugruppen sind mit einer fortschrittlichen Schubladen-Moulding-Modulformkonfiguration konstruiert.

●Der technische Vorteil: Werkzeugsätze sind auf ultrareibungsarmen horizontalen Gleitschienen montiert und mit schnell wirkenden Verriegelungsmechanismen sowie integrierten Passstiften zur Ausrichtung gesichert. Dadurch kann ein einzelner Linienbediener das alte Format herausziehen und die neue Größenmatrix innerhalb von 15 Minuten ohne Werkzeugwechsel einsetzen und verriegeln, wodurch Ihre OEE erheblich verbessert wird.

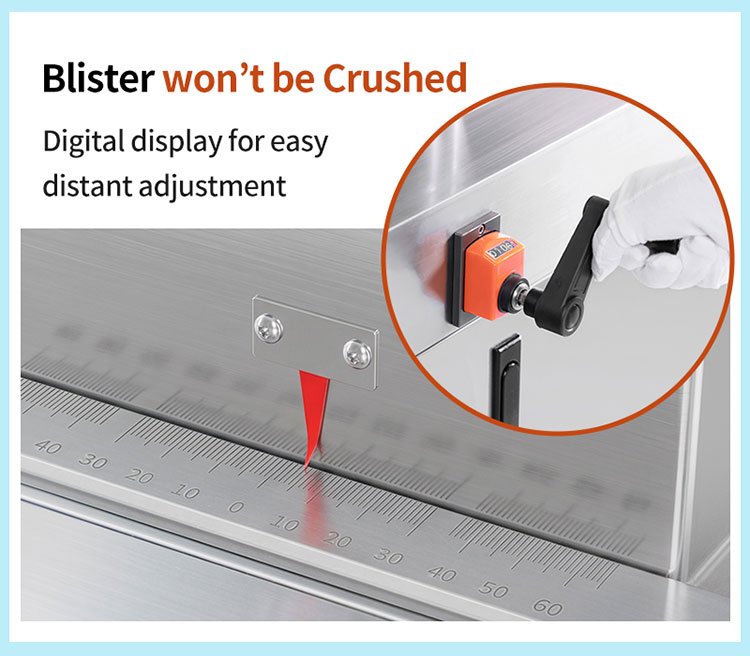

5. Mikroverstellbare externe Handrad-Abstandskalibrierung

Die Feinabstimmung der Indexierstrecke an einem internen mechanischen Schienensystem erfordert häufig, dass Bediener die Produktion anhalten, Sicherheitsschutzvorrichtungen öffnen und mühsame manuelle Anpassungen durch Versuch und Irrtum durchführen.

●Die strukturelle Lösung: Diese DPP-Serie Tabletten-Blisterverpackungsmaschine verfügt über einen ergonomischen, kalibrierten externen Handradreglerder direkt mit der primären Indexierachse verbunden ist.

●Der technische Vorteil: Bediener können sichere, präzise Echtzeit-Anpassungen der Prozesspositionierung vornehmen, während die Maschine weiter in Betrieb bleibt. Dieses externe Design hält Einstellungen intuitiv, schützt die Bedienersicherheit und ermöglicht eine sofortige Feinjustierung der Ausrichtung, um geringfügige Materialabweichungen auszugleichen, ohne die Linie anzuhalten.

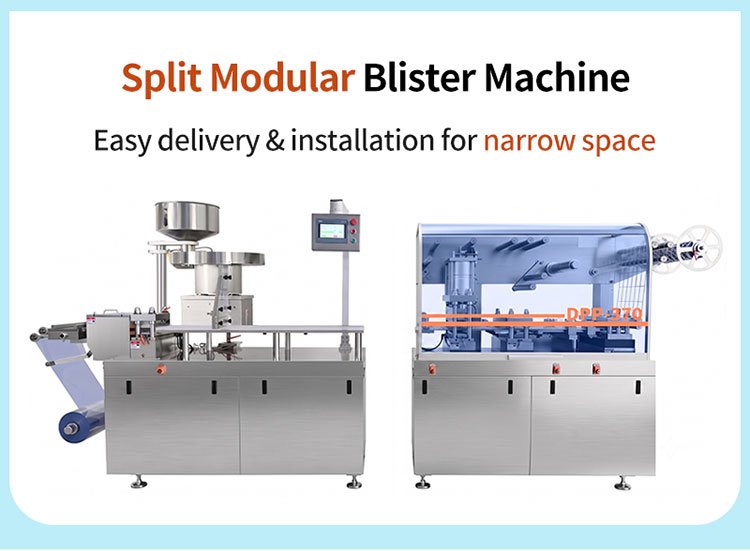

6. Modulare Split-Frame-Architektur für enge Platzverhältnisse

Starre Verpackungsmaschinen mit einem einteiligen Industrierahmen können während der Reinrauminstallation durch enge Korridore, Standardaufzüge und schmale Schleusentüren äußerst schwierig zu bewegen sein.

●Die strukturelle Lösung: Das Chassis verwendet ein intelligentes, strukturell sicheres geteiltes Rahmendesigndas es ermöglicht, die Maschine in transportierbare Module zu zerlegen.

●Der technische Vorteil: Dieses 370Ultra Modullayout macht Transport und Installation in Anlagen mit eingeschränktem physischem Zugang oder begrenzter Reinraumfläche bemerkenswert einfach. Die separaten Rahmenkomponenten können unabhängig voneinander durch Standardtüren gerollt und vor Ort mit perfekter struktureller Ausrichtung wieder montiert werden, wodurch Tausende von Dollar an Kosten für Anlagenanpassungen eingespart werden.

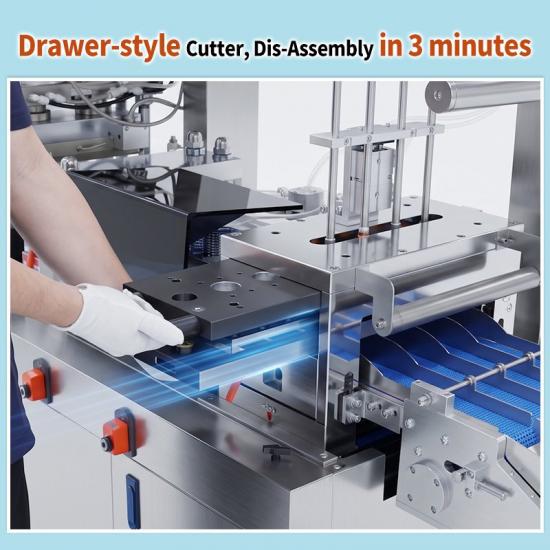

7. 3-Minuten-Schnellwechsel-Schneidmechanik

Die Stanzstation der Schneideinheit ist bei jedem Hub starken mechanischen Belastungen ausgesetzt, wodurch Wartung des Schneidwerkzeugs, Klingenprüfung und Format-Reinigung häufige betriebliche Engpässe darstellen.

●Die strukturelle Lösung: Die robuste Stanzschneidebaugruppe ist mit einem speziellen herausziehbaren Schneidwerkzeug-Führungsmechanismus ausgestattet.

●Der technische Vorteil: Durch das Lösen von zwei Schnellspannhebeln gleitet das gesamte Schneidermodul vollständig nach vorne aus dem Maschinenrahmen heraus. Diese offene Konfiguration ermöglicht es einem Techniker, vollständige Klingeninspektionen, Reinigungen oder komplette Baugruppenaustausche innerhalb von 3 Minuten durchzuführen und minimiert so Ausfallzeiten in der letzten Phase der Verpackungslinie.

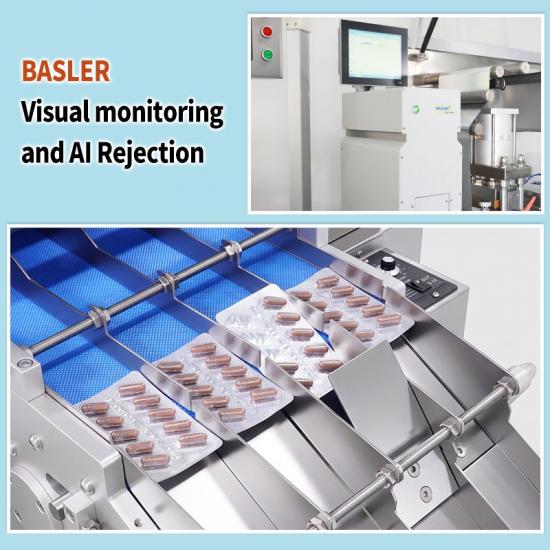

8. Echtzeit-automatisierte Bildprüfung und Systeme zur Ausschleusung von Defekten

Manuelle Qualitätsprüfungen können mit Hochgeschwindigkeitslinien, die mit 200 Platten pro Minute laufen, nicht Schritt halten, wodurch das Risiko entsteht, dass leere Blister oder beschädigte Tabletten in die endgültigen kommerziellen Kartons gelangen.

●Die elektronische Lösung: Die Linie integriert ein industrielles Bildüberwachungskamerasystem, das direkt nach der Produktzuführungszone positioniert ist und mit einer automatisierten pneumatischen Ausschleusstation kombiniert wird.

●Der technische Vorteil: Das System von automatischen Blisterverpackungs- und Versiegelungsmaschine scannt jede Tasche bei jedem Hub, erkennt sofort fehlende Produkte, falsche Farben, zerbrochene Fragmente oder tief sitzende Verunreinigungen und weist die fehlerhafte Blisterpackung automatisch in einen sicheren Behälter aus, ohne die Linie zu verlangsamen. Diese automatisierte Prüfung schützt den Ruf Ihrer Marke und gewährleistet die vollständige Einhaltung strenger pharmazeutischer Validierungsstandards.

9. Integrierte PVC-Spleißplattform für schnellen Folienwechsel

Wenn eine Rohmaterialrolle aufgebraucht ist, führt das manuelle Einfädeln einer neuen Filmrolle durch eine komplexe Reihe von Spannrollen zu erheblichen Verzögerungen und zu unbeheizten, verschwendeten Materialabschnitten.

●Die strukturelle Lösung: Direkt nach der Folienabwickelrolle befindet sich eine spezielle, flache PVC-Spleißplattform mit zwei pneumatischen Folienklemmen und einer integrierten Führung zum geraden Schneiden.

●Der technische Vorteil: Wenn eine Folienrolle aufgebraucht ist, klemmt der Bediener die hintere Kante der alten Bahn neben die vordere Kante der neuen Rolle, führt einen sauberen Schnitt aus und klebt beide innerhalb von Sekunden zusammen. Diese integrierte Plattform hält das Material perfekt ausgerichtet, verkürzt die Stillstandszeit beim Materialwechsel und verhindert Faltenbildung oder Spurfehler der Folie bei Wiederaufnahme der Produktion.

Vergleich der technischen Spezifikationen: Standard vs. DPP-370Ultra

Um Produktionsleitern und Einkaufsverantwortlichen von Unternehmen die Bewertung der Linienleistung zu erleichtern, vergleicht die nachstehende Datenmatrix die Betriebskapazität der DPP-370Ultra Thermoform-Blisterverpackungsmaschine mit Standard-Blisterverpackungsmaschinen der mittleren Leistungsklasse:

Die automatische Blistermaschine DPP-370Ultra ist Ihre Wahl für die Produktion von Blisterverpackungen

Bei der Investition in eine groß angelegte DPP-370Ultra Blisterverpackungsmaschine, blicken zukunftsorientierte Betriebsleiter über die anfänglichen Investitionskosten hinaus und bewerten die Gesamtbetriebskosten (TCO) sowie die langfristige Kapitalrendite (ROI). Maschinen, die auf traditionellen mechanischen Verbindungen basieren, verursachen häufig versteckte Betriebskosten, darunter übermäßiger Materialausschuss durch Indexierungsabweichungen, verlorene Produktionsstunden während des Wechsels mehrerer Werkzeuge und laufende Wartungskosten für verschlissene mechanische Nocken.

Die DPP-370Ultra beseitigt diese finanziellen Ineffizienzen direkt. Durch die Begrenzung der Indexierungstoleranz auf einen fehlerfreien Servoantrieb und die Optimierung des Schneidelayouts zur Reduzierung von Randbeschnittabfällen senkt das System die monatlichen Folienverbrauchskosten um bis zu 12 % bis 15 %. Darüber hinaus ermöglicht die Reduzierung der Formatwechselzeiten von mehreren Stunden auf einen 15-minütigen werkzeuglosen Prozess, dass Anlagen mit einer hohen Produktvielfalt und kurzen Chargenplänen jede Woche wertvolle Produktionsstunden zurückgewinnen.

Darüber hinaus vereinfacht unsere Fertigungsplattform die internationale Einhaltung gesetzlicher Vorschriften. Rich Packing stellt sicher, dass die DPP-370Ultra von Grund auf so entwickelt wird, dass sie die strengen Validierungsanforderungen der FDA, EMA und WHO-GMP erfüllt. Jede Hochgeschwindigkeitsmaschine verlässt unser Werk mit einem umfassenden, in englischer Originalsprache erstellten Validierungsdokumentationspaket. Dieses Paket enthält vorbereitete Vorlagen für Installationsqualifizierung (IQ), Funktionsqualifizierung (OQ) und Leistungsqualifizierung (PQ). Durch die Bereitstellung geprüfter Schaltpläne, Materialzertifikate für Kontaktstellen aus SUS316L-Edelstahl und schrittweiser Kalibrierungsprotokolle helfen wir Ihrem internen Qualitätssicherungsteam (QA), Validierungskosten drastisch zu reduzieren und Ihre neue Linie schnell in Betrieb zu nehmen.

Umfassende technische FAQ der Hochgeschwindigkeits-Blisterverpackungsmaschine DPP

F1: Wie erreicht die DPP-370Ultra-Flachplattenarchitektur im Vergleich zu rotierenden Walzen-Blistermaschinen eine größere Formtiefe?

A: Rotierende Walzen-Blisterverpackungssysteme formen Taschen während eines kontinuierlichen Walzkontakts, wodurch die verfügbare Formzeit begrenzt wird und Material über tiefe Taschen ungleichmäßig gedehnt werden kann. Die DPP-370Ultra verwendet eine Flachplatten-Thermoformkonfiguration, bei der die Folie während der Phase mit positivem Luftdruck stationär bleibt. Diese gleichmäßige Druckverteilung ermöglicht eine standardmäßige Formtiefe von 15 mm und unterstützt kundenspezifische Tiefen bis zu 26 mm, ohne dass die Folienwände ausdünnen oder reißen, wodurch sie ideal für große Tabletten, tiefe Softgelkapseln und medizinische Geräte ist.

F2: Welche mechanische Logik steckt hinter dem 3-Minuten-Ausziehschneider und wie verbessert er die Sicherheit der Linie?

A: Herkömmliche Stanzwerkzeuge sind tief im Maschinenrahmen verschraubt, sodass Techniker mit Spezialwerkzeugen in den Mechanismus greifen müssen, um Reinigungen oder Größenanpassungen durchzuführen. Die DPP-370Ultra automatische Blistermaschine verfügt über einen Ausziehschneider, der auf robusten linearen Führungsschienen montiert ist. Durch das Lösen von zwei ergonomischen Schnellspanngriffen gleitet die gesamte Schneideeinheit vollständig nach vorne aus dem Maschinengehäuse heraus. Dieses offene Design ermöglicht schnelle Messerprüfungen und eine werkzeuglose Wartung innerhalb von 3 Minuten und schützt gleichzeitig Techniker vor Verletzungen.

F3: Wie handhabt die Servomotor-Traktion den Wechsel zwischen Standard-Alu-PVC-Folien und starren Alu-Alu-Kaltformlaminaten?

A: Kaltgeformtes Aluminium (Alu-Alu) besitzt keine thermische Elastizität und erfordert im Vergleich zu thermoverformbaren Kunststoffen eine höhere mechanische Zugkraft sowie angepasste Vorschubbewegungen. Die DPP-370Ultra verwendet ein unabhängiges Hochmoment-Servomotor-Traktionsnetzwerk von Siemens, das einen perfekten Indexabstand von 160 mm aufrechterhält. Beim Wechsel der Materialien wählt der Bediener einfach das vorkonfigurierte Alu-Alu-Profil auf der Touchscreen-Bedienoberfläche (HMI) aus. Der Servoantrieb passt seine Drehmomentgrenzen und Bewegungsprofile automatisch digital an und macht physische Getriebewechsel oder strukturelle Änderungen überflüssig.

F4: Warum ist ein geteilter Rahmenaufbau wichtig, und beeinträchtigt er die strukturelle Steifigkeit der Maschine bei Hochgeschwindigkeitsläufen mit 40 Schnitten/min?

A: Der geteilte Rahmenaufbau ermöglicht die Zerlegung der Maschine in modulare Abschnitte für einen einfachen Transport durch schmale Reinraumkorridore und Standardaufzüge. Er beeinträchtigt die strukturelle Steifigkeit nicht, da die Module mit hochpräzisen Industriepassfedern ausgerichtet und mit robusten Strukturstahlschrauben befestigt werden. Nach dem Wiederzusammenbau bildet der Rahmen ein einziges, äußerst steifes Gehäuse, das die während der Hochgeschwindigkeitsproduktion mit 40 Schnitten pro Minute entstehenden kinetischen Kräfte problemlos aufnimmt.

F5: Kann das automatisierte Bildverarbeitungssystem teilweise zerbrochene Tabletten oder oberflächlich verfärbte Verunreinigungen im Inneren der Tasche erkennen?

A: Ja. Die integrierte Plattform zur visuellen Überwachung verwendet eine hochauflösende Industriekamera in Kombination mit anpassbaren LED-Beleuchtungsarrays, die mit einem dedizierten Bildverarbeitungsmodul verbunden sind. Die Software analysiert jede Kammer in Echtzeit und prüft auf fehlende Artikel, leere Vertiefungen, Farbabweichungen und Maßänderungen bis hin zu Bruchteilen eines Millimeters. Wenn eine teilweise zerbrochene Tablette oder ein fremder Verunreinigungsstoff erkannt wird, verfolgt das System die spezifische Blisterpackung und weist sie automatisch an der Ausgabestation zurück, ohne die kontinuierliche Ausbringung von 200 Platten pro Minute zu unterbrechen.
