Blisterkarten-Verpackungsmaschine
| Maximale Kapazität | 4.800 Packungen/Stunde |
| Traktionsbereich | 30-220 mm |
| Maximale Formfläche | 330*180 mm |
| Maximale Formtiefe | 40 mm |
| Heißsiegelleistung | 3,5 kW |
| Stromversorgung | Wechselstrom 380 V 220 V 50 Hz/60 Hz |
| Dimension | 3500*1500*1800 mm |
Möchten Sie mehr über dieses Produkt erfahren?
Senden Sie eine
NACHRICHT
Irgendetwas ist unklar?
Sie können mich jederzeit kontaktieren, und ich beantworte Ihnen sehr gerne alle Ihre Fragen.
Blisterkarten-Verpackungsmaschine: Arbeitsablauf und Kernvorteile für die industrielle Verpackung
In der globalen Pharma-, Elektronik- und Kleinteileindustrie hat sich die Blisterverpackung aufgrund ihres hervorragenden Produktschutzes, der klaren Präsentationsmöglichkeiten und der einfachen Transportierbarkeit zu einer unverzichtbaren Verpackungslösung entwickelt. Laut Market Research Future wird der globale Markt für Blisterverpackungen von 2023 bis 2030 voraussichtlich mit einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 5,2 % wachsen, wobei die Pharma- und Unterhaltungselektronikbranche über 70 % der Nachfrage ausmacht. Für Hersteller, die effiziente, normkonforme und stabile Verpackungslösungen suchen, ist eine leistungsstarke Blisterverpackungsmaschine eine zentrale Investition, die sich direkt auf Produktionseffizienz, Produktqualität und Wettbewerbsfähigkeit auswirkt.

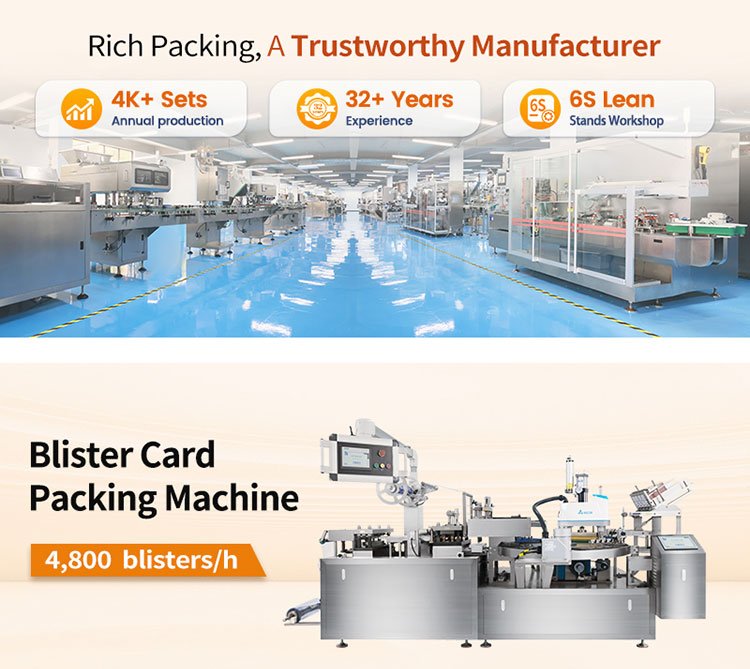

Als führender Hersteller von Pharma- und Verpackungsmaschinen mit über 32 Jahren Erfahrung hat Guangdong Rich Packing Machinery Co., Ltd. eine hochmoderne Blisterverpackungsmaschine entwickelt, die fortschrittliche Automatisierungstechnik, strenge Compliance-Standards und vielseitige Einsatzmöglichkeiten vereint. Diese Maschine erfüllt nicht nur die GMP-Anforderungen der Pharmaindustrie, sondern eignet sich auch für die Verpackung von Batterien, elektronischen Bauteilen, Kleinwerkzeugen und anderen Industrieprodukten. Im Folgenden erläutern wir die Kernanwendungen, den wissenschaftlichen Arbeitsablauf, die technischen Vorteile und den Branchennutzen dieser Blisterverpackungsmaschine und bieten Herstellern und Einkäufern weltweit einen umfassenden Leitfaden.

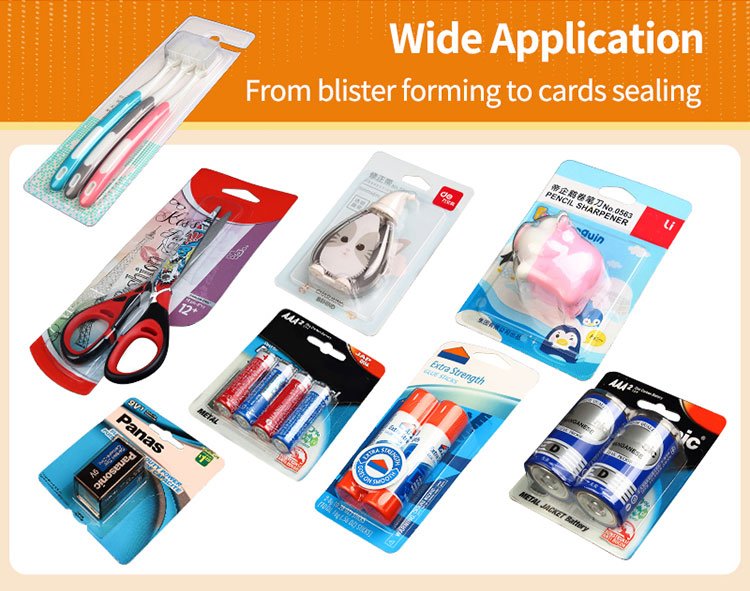

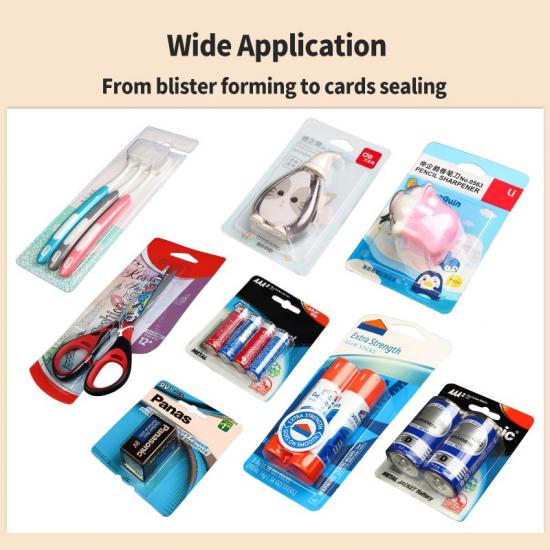

Hauptanwendungen der Blisterkartenverpackungsmaschine: Jenseits der pharmazeutischen Verpackung
Die Blisterkartenmaschine ist eine vielseitige Verpackungsanlage zum Versiegeln von Produkten in Kunststoffblistern (PVC/PET) und Papierkarten, wodurch eine dichte, schützende Verpackung entsteht. Sie findet in zahlreichen Branchen Anwendung, insbesondere in folgenden Bereichen:
1. 3C-Elektronik- und Batterieindustrie
Eine zuverlässige Lösung zum Verpacken kleiner elektronischer Bauteile (z. B. Steckverbinder, Widerstände, Dioden) und verschiedener Batterien (Knopfzellen, Lithium-Ionen-Akkus, Zylinderbatterien). Als spezialisierte Blisterverpackungsmaschine erzeugt sie eine feuchtigkeits- und antistatische Versiegelung, die empfindliche elektronische Bauteile und Batterien vor Umwelteinflüssen schützt und die Produktfunktion während Lagerung und Transport sicherstellt. Die stabile Blisterverpackung verhindert zudem Produktverformungen oder Kurzschlüsse durch Stöße.
2. Kleinwaren- und Haushaltswarenbranche
Geeignet zum Verpacken von Kleinteilen (Schrauben, Muttern, Bolzen), Bürobedarf (Nadeln, Heftklammern) und Artikeln des täglichen Bedarfs (Kosmetikschwämme, Kleinwerkzeuge). Die individuell anpassbaren Formen der Maschine ermöglichen das Verpacken von Produkten mit unregelmäßiger Form, während der dichte Blisterverschluss das Verlieren oder Verstreuen kleiner Artikel verhindert und so die Verpackungseffizienz und Produktpräsentation verbessert.
3. Lebensmittel- und Getränkeindustrie
Diese Maschine eignet sich zum Verpacken kleiner Lebensmittel wie Bonbons, Kaugummi und Instantkaffee-Portionsbeutel. Die lebensmittelechten Materialien und die präzise Versiegelungstechnologie gewährleisten Lebensmittelsicherheit, schützen vor Sauerstoff und Feuchtigkeit und erhalten die Frische des Produkts. Die Blisterverpackung verbessert zudem die Sichtbarkeit des Produkts im Regal und steigert so die Kaufbereitschaft der Verbraucher.
Der wissenschaftliche Arbeitsablauf der Blisterverpackungsmaschine: 11 Schritte zur perfekten Verpackung
Die Blisterverpackungsmaschine ermöglicht eine automatisierte, standardisierte Verpackung durch einen präzisen, sequenziellen Arbeitsablauf. Jeder Schritt ist so konzipiert, dass die Qualität der Blisterbildung, die genaue Produktplatzierung und die zuverlässige Versiegelung gewährleistet sind. Nachfolgend finden Sie eine detaillierte Aufschlüsselung des 11-stufigen Arbeitsablaufs:
Schritt 1: Abwickeln des PVC/PET-Rollenmaterials
Der Prozess beginnt mit dem Abwickeln des Rohverpackungsmaterials – typischerweise PVC- oder PET-Rollenfolie – vom Materialgestell. Die Maschine ist mit einem Spannungsregelungssystem ausgestattet, das eine gleichmäßige Folienvorschubgeschwindigkeit gewährleistet und so Faltenbildung oder Risse in der Folie verhindert. Dies sorgt für eine gleichmäßige Dicke und Planlage der Blisterverpackung und bildet die Grundlage für die nachfolgende Formgebung. PVC wird aufgrund seiner geringen Kosten und guten Formbarkeit bevorzugt, während PET für temperaturbeständige oder umweltfreundliche Verpackungen geeignet ist.
Schritt 2: Vorheizen
Die abgewickelte PVC/PET-Folie wird in die Vorwärmzone geführt und dort auf 80–120 °C (je nach Materialart einstellbar) erwärmt. Durch die Vorwärmung wird die Folie weicher, ihre Plastizität verbessert und sie für den Formgebungsprozess vorbereitet. Die Temperatur wird präzise mittels SPS-System mit einer Toleranz von ±1 °C geregelt, um Materialbeeinträchtigungen oder Formfehler zu vermeiden.

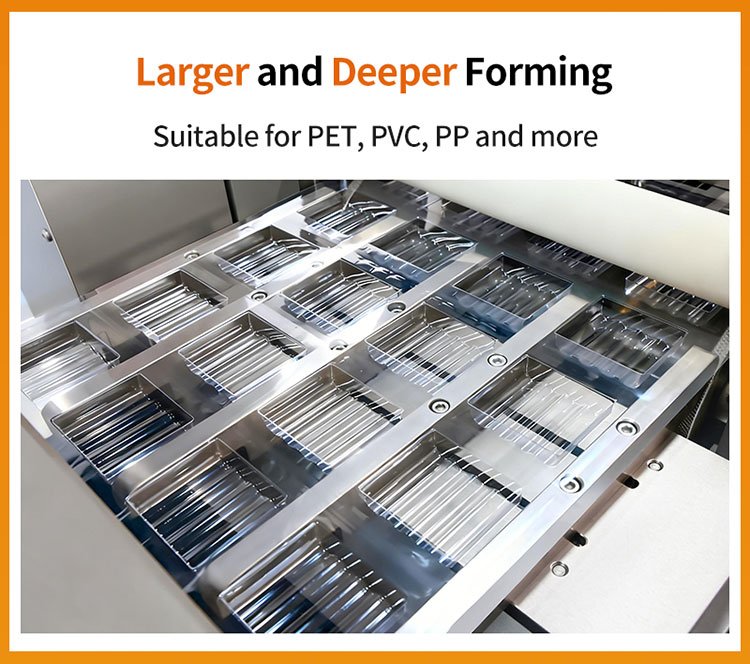

Schritt 3: Formen (Blasenbildung)
Die vorgewärmte Folie gelangt in die Formstation, wo sie mithilfe einer Form und Vakuumansaugung in die gewünschte Blisterform gepresst wird. Die Form wird individuell an Größe und Form des Produkts angepasst – ob es sich um eine einzelne Vertiefung für große Produkte oder mehrere Vertiefungen für kleine Artikel (z. B. mehrere Tabletten oder Batterien) handelt. Die Vakuumkraft (einstellbar über den Touchscreen) sorgt dafür, dass die Folie fest an der Form haftet und eine glatte, präzise Blisterverpackung mit klaren Kanten und ohne Verformungen entsteht. Dieser Schritt ist entscheidend, damit die Blisterverpackung das Produkt in den nachfolgenden Prozessschritten sicher hält.
Schritt 4: Servomotor-Traktion
Nach dem Formprozess wird die Blisterfolie von einem servomotorbetriebenen Zugsystem nach vorne gezogen. Der Servomotor ermöglicht eine präzise, stufenlose Geschwindigkeitsregelung und synchronisiert die Folienzuführungsgeschwindigkeit mit den Form-, Stanz- und Versiegelungsprozessen. Diese Synchronisierung verhindert ein Durchhängen oder Dehnen der Folie und gewährleistet die exakte Positionierung jeder Blisterverpackung zu den nachfolgenden Verarbeitungsstationen. Die hohe Präzision des Servomotors (Positionierungsfehler ≤ 0,02 mm) garantiert einen gleichmäßigen Blisterabstand und eine einheitliche Verpackung.
Schritt 5: Abfallrollensammlung
Während des Formprozesses wird überschüssige Folie (Abfall) um die Blisterverpackungen herum von einem Abfallrollensystem abgetrennt und aufgefangen. Die automatische Abfallentsorgung der Maschine verhindert Abfallansammlungen in der Produktionslinie, reduziert die Häufigkeit manueller Reinigungen und verbessert die Hygiene in der Werkstatt. Der gesammelte Abfall kann recycelt werden, wodurch Materialverschwendung und Umweltbelastung reduziert werden – ganz im Sinne nachhaltiger Produktionstrends.

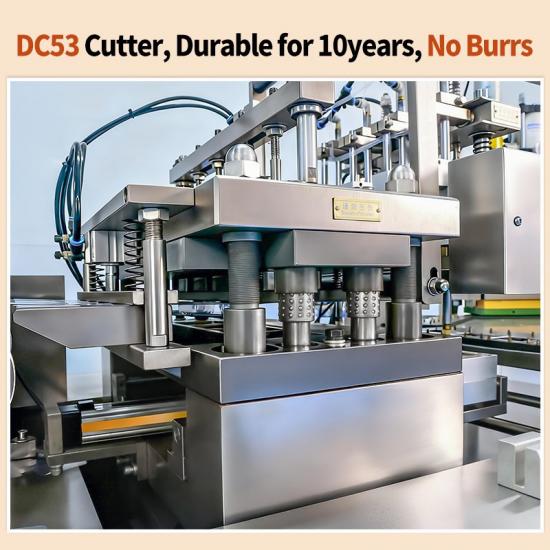

Schritt 6: Ausstanzen der Plastikblister
Die Blisterfolie mit den vorgeformten Vertiefungen wird anschließend der Stanzstation zugeführt, wo ein Präzisionswerkzeug die Folie in einzelne Blistereinheiten ausstanzt. Der Stanzvorgang ist mit dem Servomotorantrieb synchronisiert, wodurch saubere, gratfreie Kanten an jeder Blisterverpackung gewährleistet werden.

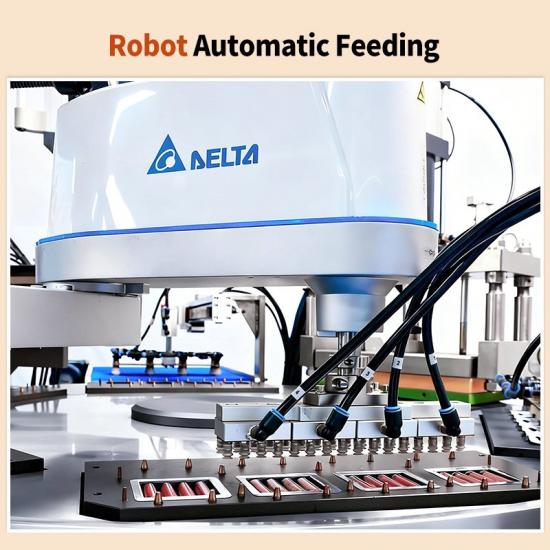

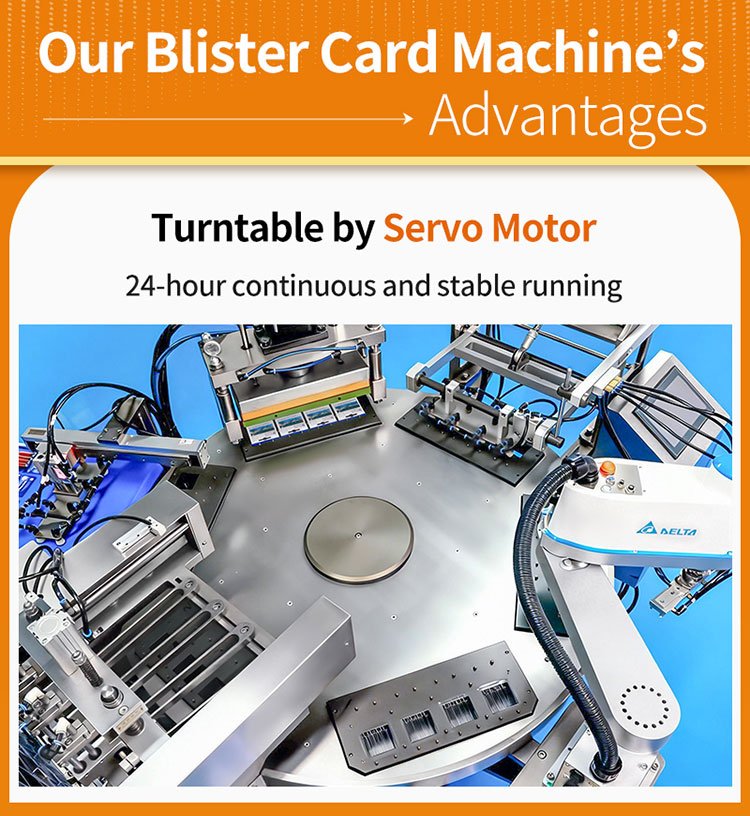

Schritt 7: Roboterarm entnimmt Blasen in Schienenformen
Ein automatisierter Roboterarm mit Vakuumsaugern nimmt die ausgestanzten Blisterverpackungen auf und platziert sie in vordefinierten Führungsschienen. Der Roboterarm arbeitet mit hoher Präzision (Wiederholgenauigkeit ≤ 0,1 mm) und gewährleistet so die korrekte Ausrichtung jeder Blisterverpackung in der Führungsschiene. Dadurch werden Fehlausrichtungen beim Platzieren und Versiegeln der Produkte vermieden. Dieser Schritt ersetzt das manuelle Platzieren der Blisterverpackungen, reduziert Arbeitskosten und menschliche Fehler und steigert gleichzeitig die Produktionseffizienz.
Schritt 8: Manueller Ladebereich
An der manuellen Beladestation legen die Bediener die Produkte (Tabletten, Batterien, Komponenten) in die Blisterverpackungen. Die Station ist ergonomisch gestaltet, um die Ermüdung der Bediener bei langen Schichten zu reduzieren. Für die Serienfertigung kann die Maschine optional mit einem automatischen Zuführsystem (anpassbar an den Produkttyp) ausgestattet werden, um die Automatisierung weiter zu steigern und den Personalaufwand zu verringern.

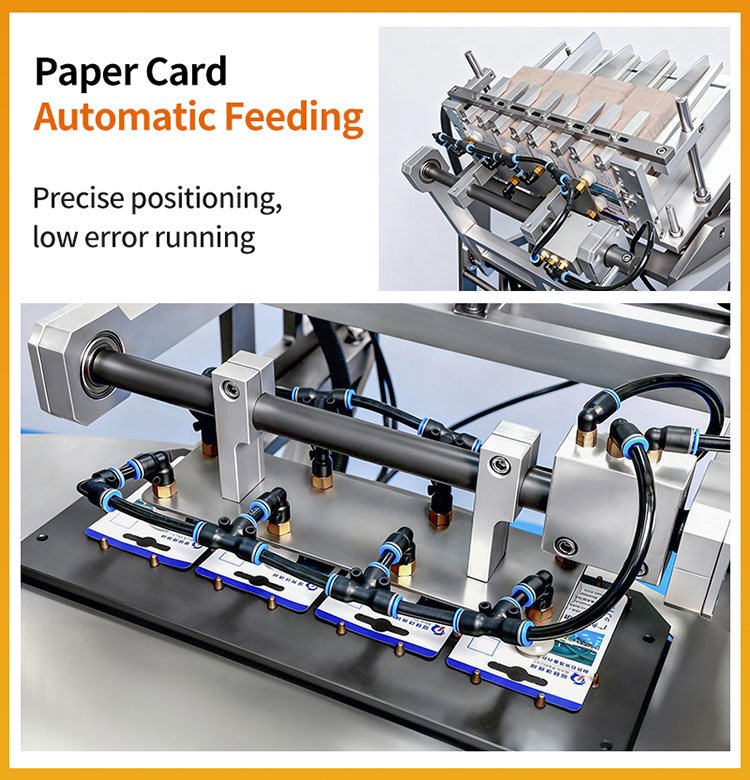

Schritt 9: Automatische Papierkartenzufuhr
Während die Produkte in Blisterverpackungen geladen werden, gibt das automatische Papierkartenzuführungssystem der Maschine vorbedruckte Papierkarten (mit Produktinformationen, Logos oder Barcodes) an die Versiegelungsstation aus. Die Zuführgeschwindigkeit der Papierkarten ist mit dem Blister- und Produktfluss synchronisiert, sodass jede Blisterverpackung mit genau einer Papierkarte versehen ist. Das System nutzt einen fotoelektrischen Sensor, um die Verfügbarkeit von Papierkarten zu erkennen und Fehlzuführungen oder fehlende Karten zu verhindern.

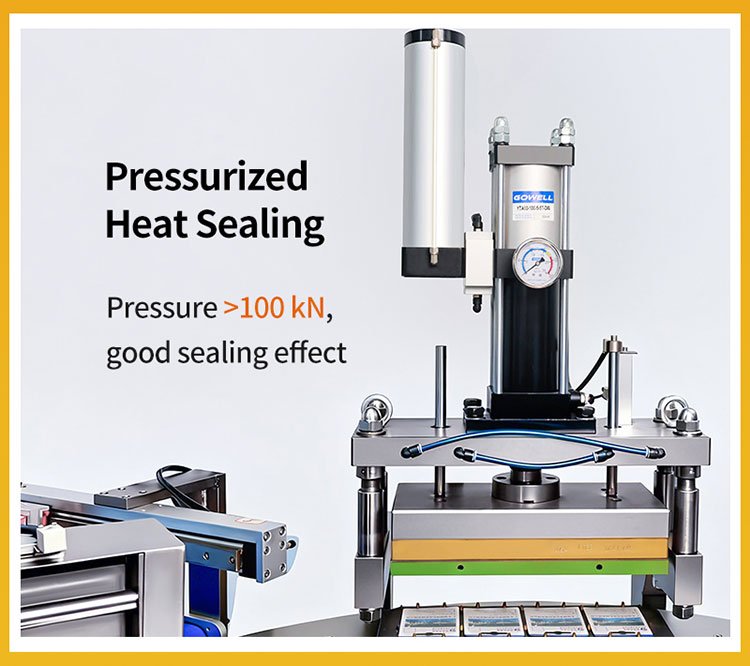

Schritt 10: Versiegeln der Kunststoffblister und Papierkarten
Die Blisterverpackungen (mit den Produkten) und Papierkarten werden zur Siegelstation transportiert, wo sie mittels Hitze und Druck miteinander verschweißt werden. Die Blisterkarten-Siegelmaschine verfügt über ein präzises Temperatur- und Druckregelungssystem. Die Siegeltemperatur ist zwischen 100 und 160 °C, der Druck zwischen 0,3 und 0,6 MPa einstellbar. Die Siegelzeit wird von der SPS gesteuert und gewährleistet so eine dichte, gleichmäßige Versiegelung, die weder Ablösen noch Auslaufen verhindert. Bei Batterieverpackungen bildet dieser Schritt eine Feuchtigkeitsbarriere, die die Batterie vor Umwelteinflüssen schützt. Bei Arzneimitteln gewährleistet er Manipulationssicherheit und die Einhaltung gesetzlicher Vorschriften.
Schritt 11: Roboterarm entnimmt fertige Produkte dem Förderband
Nach dem Versiegeln nimmt der Roboterarm die fertigen Blisterverpackungen auf und legt sie auf ein Förderband, das die Produkte zum nächsten Prozessschritt transportiert (z. B. Kartonierung, Etikettierung oder Qualitätskontrolle). Die Förderbandgeschwindigkeit ist an die jeweiligen Produktionsanforderungen anpassbar und gewährleistet so einen reibungslosen Arbeitsablauf. Die fertigen Verpackungen zeichnen sich durch saubere Versiegelungen, gute Sichtbarkeit des Produkts und einheitliche Abmessungen aus – und erfüllen damit die Qualitätsanforderungen für Einzelhandel und Industrie.
7 zentrale technische Vorteile der Blisterkartenverpackungsmaschine: Effizienz, Konformität und Vielseitigkeit
Die Blisterverpackungsmaschine von Rich Packing zeichnet sich durch ihr fortschrittliches technisches Design, die Einhaltung strenger Konformitätsstandards und ihre benutzerfreundliche Bedienung aus. Im Folgenden sind ihre wichtigsten Vorteile aufgeführt, die entwickelt wurden, um reale Produktionsprobleme zu lösen:
1. Gehäuse aus Edelstahl 304: GMP-konform und leicht zu reinigen
Die Außenfläche und die produktberührenden Teile der Maschine bestehen aus hochwertigem Edelstahl 304, der die GMP-Anforderungen der Pharma- und Lebensmittelindustrie erfüllt. Die glatte, spaltfreie Oberfläche des Edelstahls verhindert Materialansammlungen und Bakterienwachstum und ermöglicht eine einfache Reinigung und Desinfektion (abwischbar mit Desinfektionsmittel).
2. Importierte Frequenzumrichter-Drehzahlregelung und SPS-Touchscreen: Automatisiert und benutzerfreundlich
Ausgestattet mit einem importierten Frequenzumrichter bietet die Maschine eine stufenlose Geschwindigkeitsregelung (0–50 Takte pro Minute), sodass Hersteller die Verpackungsgeschwindigkeit optimal an ihre Produktionsanforderungen anpassen können. Der Farb-Touchscreen (Mensch-Maschine-Schnittstelle) und die SPS-Steuerung vereinfachen die Bedienung: Bediener können Parameter (Temperatur, Geschwindigkeit, Druck) einstellen, Produktionsdaten (Ausstoß, Fehlerrate) überwachen und mithilfe intuitiver Symbole und Hinweise Fehler beheben. Das SPS-System unterstützt zudem die Datenprotokollierung und den Datenexport und ermöglicht so die Chargenrückverfolgbarkeit und die Einhaltung behördlicher Vorgaben.
3. Stufenlose Hubsteuerung durch Servomotor: Einfacher Formenwechsel und einfache Justierung
Die Maschine verfügt über ein servomotorgetriebenes Hubsteuerungssystem, das eine schnelle Anpassung der Blistergröße und des Siegeldrucks ohne aufwendige Werkzeuge ermöglicht. Werkzeugwechsel sind in 15–20 Minuten möglich, wodurch sich die Maschine ideal für die Kleinserienfertigung mit unterschiedlichen Spezifikationen eignet. Diese Flexibilität ist besonders wertvoll für Hersteller mit mehreren Produktlinien, da sie Ausfallzeiten reduziert und die Produktionseffizienz steigert. Die hohe Präzision des Servomotors gewährleistet zudem eine gleichbleibende Hubsteuerung und somit eine gleichbleibende Verpackungsqualität über verschiedene Chargen hinweg.
4. Fotoelektrisches Steuerungs- und Alarmsystem: Produktionsunterbrechungen verhindern
Ausgestattet mit hochempfindlichen Lichtschranken erkennt die Maschine automatisch den Bestand an PVC-/PET-Folie und Papierkarten. Bei Folienmangel, erschöpftem Papierkartenvorrat oder Papierstau stoppt die Maschine sofort und gibt einen akustischen Alarm aus. So werden leere Verpackungen, Materialverschwendung und Maschinenschäden vermieden. Dieses intelligente Überwachungssystem reduziert den manuellen Aufwand und gewährleistet eine kontinuierliche und stabile Produktion.
5. Geteiltes Design: Bequemer Transport und Installation
Die Maschine verfügt über eine zweiteilige Konstruktion, die den Hauptkörper in zwei bis drei Module unterteilt, die sich leicht demontieren und montieren lassen. Diese Konstruktion reduziert Größe und Gewicht der einzelnen Komponenten und erleichtert so den Transport – selbst durch enge Werkstatttüren oder über lange Strecken. Die zweiteilige Bauweise vereinfacht zudem die Installation und Inbetriebnahme vor Ort. Das technische Team von Rich Packing bietet weltweiten Vor-Ort-Support, um eine schnelle Einrichtung und Inbetriebnahme zu gewährleisten.
6. Wickelfolien-Zuführvorrichtung: Materialeinsparung und Kostenreduzierung
Die Maschine nutzt ein Wickelfolien-Zuführungssystem, das den Materialverlust im Vergleich zu Bogenzuführungssystemen minimiert. Die Spannungsregelung und der präzise Transport gewährleisten eine optimale Folienausnutzung und reduzieren die Ausschussrate auf ≤ 0,5 %. Für Hersteller mit hohem Produktionsvolumen bedeutet dies langfristig erhebliche Materialkosteneinsparungen. Darüber hinaus ist das System mit verschiedenen Folienstärken (0,2–0,8 mm) kompatibel und passt sich somit unterschiedlichen Anforderungen an die Verpackungsfestigkeit an.
7. Anpassbare Formen und Zuführungen: Vielseitige Anpassungsfähigkeit
Rich Packing bietet vollständig anpassbare Formen und automatische Zuführsysteme, die auf die individuellen Bedürfnisse der Anwender zugeschnitten sind. Die Formen lassen sich für Produkte jeder Form und Größe – von kleinen Knopfzellen bis hin zu großen Medizinprodukten – realisieren, während die automatischen Zuführsysteme speziell auf bestimmte Produkttypen abgestimmt werden können (z. B. Vibrationszuführsysteme für Tabletten, Vakuumzuführsysteme für Batterien). Dank dieser Vielseitigkeit kann die Blisterverpackungsmaschine die Verpackungsanforderungen verschiedenster Branchen erfüllen. Dadurch entfällt der Bedarf an Spezialausrüstung für jede Produktlinie, und die Investitionskosten werden reduziert.
Fazit: Blisterverpackungsmaschine – Der Grundstein für effiziente und normgerechte Verpackung
In der heutigen wettbewerbsintensiven Fertigungslandschaft ist die Blisterverpackungsmaschine mehr als nur ein Verpackungswerkzeug – sie ist ein strategischer Vorteil, der den Produktschutz verbessert, die Produktionseffizienz steigert und die Einhaltung gesetzlicher Vorschriften sicherstellt. Die Blisterverpackungsmaschine von Rich Packing mit ihrem 11-stufigen, wissenschaftlich fundierten Arbeitsablauf, 7 zentralen technischen Vorteilen und ihrer vielseitigen Einsatzmöglichkeit erfüllt die unterschiedlichen Anforderungen der Pharma-, Elektronik-, Hardware- und Lebensmittelindustrie.
Ob Sie als Pharmahersteller GMP-konforme Verpackungen benötigen, als Elektronikunternehmen feuchtigkeitsbeständige Batterieverpackungen suchen oder als Hardwarehersteller Ihre Verpackung von Kleinteilen optimieren möchten – diese Blisterverpackungsmaschine bietet Ihnen gleichbleibende Leistung, Kosteneinsparungen und Wettbewerbsfähigkeit. Dank der 28-jährigen Erfahrung von Rich Packing, dem weltweiten Support und der strengen Qualitätskontrolle ist sie die ideale Wahl für Hersteller, die ihre Produktion skalieren und in globale Märkte expandieren möchten.
Um mehr über die Blisterkarten-Verpackungsmaschine zu erfahren, ein individuelles Angebot anzufordern oder eine Live-Produktionsdemonstration anzusehen, besuchen Sie die offizielle Website von Rich Packing. Unser professionelles Vertriebs- und Ingenieurteam wird mit Ihnen zusammenarbeiten, um eine maßgeschneiderte Verpackungslösung zu erstellen, die Ihren Produktionsumfang, Ihre Produktspezifikationen und Ihre regulatorischen Anforderungen erfüllt.
Häufig gestellte Fragen (FAQ): Fragen zur Blisterkarten-Verpackungsmaschine
Frage 1: Welche Materialien kann die Blisterkarten-Verpackungsmaschine verarbeiten?
A: Die Maschine ist kompatibel mit PVC- und PET-Rollenfolien (Dicke 0,2–0,8 mm) zur Blisterverpackung sowie mit verschiedenen Papierkarten (beschichtetes Papier, Karton, Aluminium-Kunststoff-Verbundkarten) zum Versiegeln. Für spezielle Anforderungen (z. B. Umweltschutz) kann sie auch für biologisch abbaubare PLA-Folien angepasst werden.
Frage 2: Kann die Maschine auch für die Batterieverpackung verwendet werden?
A: Ja, die Maschine ist eine ideale Batteriekarten-Verschließmaschine, die sich für Knopfzellenbatterien, Lithium-Ionen-Akkus, Zylinderbatterien und andere Typen eignet. Ihre feuchtigkeitsbeständige Versiegelung, das antistatische Design und die anpassbaren Formen gewährleisten eine sichere und stabile Verpackung für empfindliche Batterieprodukte.
Frage 3: Wie lange dauert der Formenwechsel für verschiedene Produkte?
A: Dank der stufenlosen Hubsteuerung des Servomotors und der werkzeuglosen Werkzeugkonstruktion lassen sich Werkzeugwechsel in 15–20 Minuten durchführen. Rich Packing stellt detaillierte Anleitungen zum Werkzeugwechsel sowie Schulungen vor Ort bereit, um sicherzustellen, dass die Bediener schnell zwischen verschiedenen Produktspezifikationen wechseln können.
Frage 4: Wie hoch ist die Produktionskapazität der Blisterkarten-Verpackungsmaschine?
A: Die Produktionsgeschwindigkeit der Maschine ist über einen Frequenzumrichter einstellbar und erreicht eine maximale Kapazität von 50 Zyklen pro Minute (abhängig von der Produktgröße und der Anzahl der Kavitäten pro Blister). Beispielsweise kann eine 4-Kavitäten-Form für Tabletten bis zu 200 Packungen pro Minute produzieren.
Frage 5: Ist die Maschine wartungsfreundlich?
A: Ja. Dank des modularen Aufbaus und der einfachen Konstruktion ist die tägliche Wartung der Maschine unkompliziert – Routinearbeiten (Reinigung, Schmierung, Sensorkalibrierung) lassen sich in 30 Minuten erledigen. Rich Packing stellt ein ausführliches Wartungshandbuch und einen technischen Support rund um die Uhr zur Verfügung, um eventuelle Probleme zu lösen.
Frage 6: Lässt sich die Maschine mit anderen Verpackungsanlagen integrieren?
A: Ja, die Maschine verfügt über reservierte Schnittstellen für die nahtlose Integration mit Kartoniermaschinen, Etikettiermaschinen und Inspektionsanlagen. Rich Packing bietet Ihnen eine schlüsselfertige Verpackungslinienlösung, die auf Ihren Produktionsablauf zugeschnitten ist.
