Jeder Produktionsleiter steht bei der Investition in Verpackungsanlagen vor einer schwierigen Frage: Welche Blisterverpackungsmaschine liefert die besten Ergebnisse für mein Produkt? Die falsche Wahl führt zu geringer Produktionsleistung, hohem Materialverbrauch und ständigen Werkzeugwechseln. Allein Mikrostillstände und Umrüstverluste können 15 bis 25 % der theoretischen Kapazität einer Hochgeschwindigkeits-Verpackungslinie ausmachen.
Dieser Leitfaden macht Schluss mit dem Rätselraten. Wir erklären Ihnen die drei Kerntechnologien – Walzen-, Flachplatten- und Walzenplattenverpackung – und vergleichen sie direkt miteinander. Wir zeigen Ihnen, für welche Branchen und Produkte die jeweilige Technologie am besten geeignet ist. Egal, ob Sie feste Tabletten, flüssigen Honig oder elektronische Bauteile verpacken – hier finden Sie den richtigen Weg. pharmazeutische Blisterverpackung Lösung.
Um eine kluge Entscheidung zu treffen, müssen Sie zunächst verstehen, was in den einzelnen Typen vor sich geht. Blisterverpackungsmaschine Alle drei Maschinen formen zwar Hohlräume in einer Kunststoffbahn und verschließen diese mit Deckelmaterial, unterscheiden sich jedoch erheblich in der Art und Weise, wie sie Hitze und Druck anwenden. Diese Unterschiede wirken sich direkt auf Geschwindigkeit, Präzision und die verpackbaren Produkte aus. Im Folgenden gehen wir detailliert auf die einzelnen Blisterverpackungsmaschinen ein.
A Rollblisterverpackungsmaschine Das Verfahren nutzt eine rotierende, beheizte Trommel. Die Kunststofffolie wickelt sich um die Trommel und wird durch Vakuum in taschenförmige Formen auf der Walzenoberfläche gezogen. Da die Rotation kontinuierlich erfolgt, wird der Formgebungsprozess nie unterbrochen. Die Bahn wird Zyklus für Zyklus ohne Unterbrechung weiterbewegt.
Geschwindigkeit ist der Hauptgrund, warum Hersteller diese Technologie wählen. Rollenmaschinen erreichen eine stabile Leistung von über 200 Blistern pro Minute bei kleinen, einfachen Formen. [2] Bei der Herstellung großer Mengen generischer Arzneimittel, bei der ein Produkt über Tage produziert wird, ist diese Durchsatzleistung unübertroffen.
Diese Maschinen eignen sich für große Chargen einheitlicher Tabletten oder Kapseln mit geringer Formtiefe, typischerweise unter 10 mm. Die Rotationsformkonstruktion begrenzt jedoch die Kavitätentiefe und die Wandstärkenkonsistenz. Die Formen selbst sind teuer und der Formenwechsel ist zeitaufwändig. Bei wöchentlich wechselnden Produktionsmustern stellt diese Blisterverpackungsmaschinentechnologie einen Engpass dar.

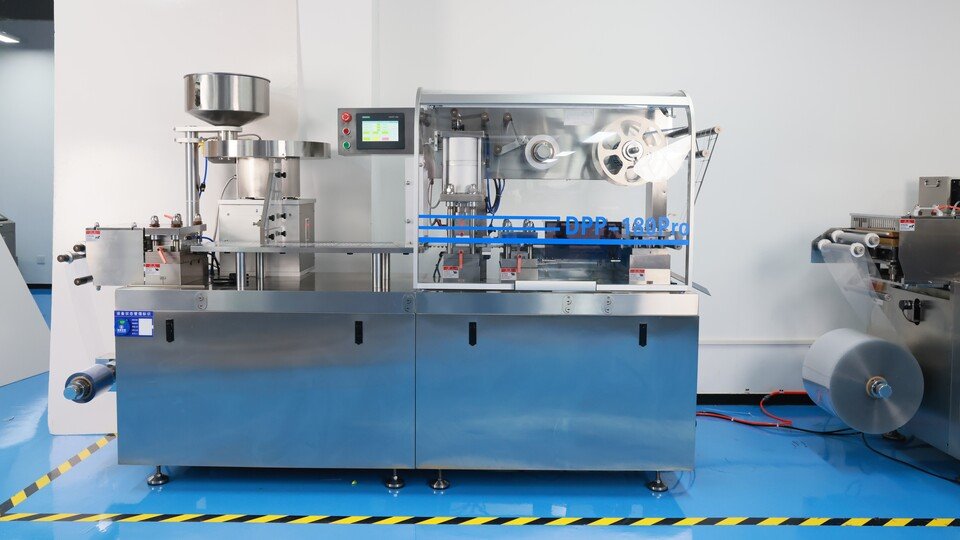

A Flachplatten-Blisterverpackungsmaschine Das Verfahren arbeitet in einem intermittierenden Zyklus. Eine flache Formpresse drückt gegen eine beheizte Platte, um die Kunststoffbahn zu formen. Die Bahn stoppt, die Form schließt sich, Vakuum und Druck erzeugen die Blase, die Form öffnet sich wieder, und die Bahn wird weiterbewegt. Durch diese Stop-and-Go-Bewegung erhält jede Kavität exakt die gleiche Formzeit.
Da der Kunststoff während der gesamten Stoppphase unter kontrolliertem Druck bleibt, ermöglichen Flachplattenmaschinen tiefe Ziehvorgänge. Flachplattensysteme zeigen deutliche Vorteile bei Formtiefen über 8–12 mm und erreichen sogar Tiefziehtiefen von über 25 mm. Sie eignen sich hervorragend für komplexe Formen, wie beispielsweise Trays für medizinische Geräte oder Kosmetikverpackungen mit scharfen Konturen. Der Werkzeugwechsel ist zudem deutlich schneller als bei Walzensystemen und dauert oft weniger als 30 Minuten.
Die Flachplattentechnologie ist die erste Wahl für die Kleinserienfertigung, Produkte mit tiefen Kavitäten und Artikel wie Spritzen oder Ampullen, die eine schonende Handhabung erfordern. Der Nachteil ist die geringere Geschwindigkeit. Die Flachplattenmaschinen der BLISTRIP-II-Serie erreichen eine stabile Leistung von 300 Packungen pro Minute. Dies stellt die Obergrenze der Flachplattentechnologie dar, wodurch diese Maschinen für die Massenproduktion einzelner Produkte weniger geeignet sind.
Eine Tablettenverpackungsmaschine mit Walzen- und Plattenformung kombiniert eine Walzenheizstation mit einer Flachplattenformstation. Die Kunststoffbahn läuft zunächst über eine Vorheizwalze. Anschließend durchläuft sie den Flachplattenformungsbereich, wo die Vertiefungen geformt werden. Diese Konstruktion vereint die präzise Formgebung eines Flachplattensystems mit der effizienten Vorheizung eines Walzensystems.
Das Hybrid-Design nutzt eine Vorwärmwalze, gefolgt von der Flachformung. Im Vergleich zu einem reinen Flachformsystem benötigt das Walzen-Platten-System an der Hauptformstation weniger Energie, da die Vorwärmwalze einen Teil der Wärmelast übernimmt. Gleichzeitig erreicht die Blasenwandgleichmäßigkeit nahezu die von Flachformtechnologie. Für Hersteller, die sowohl hohe Geschwindigkeit als auch gute Formqualität benötigen, schließt das Walzen-Platten-Design diese Lücke.
Nachdem Sie nun die Funktionsweise der einzelnen Blisterverpackungsmaschinen kennen, ist es an der Zeit, die passende Maschine für Ihre konkreten Bedürfnisse zu finden. Nutzen Sie die vier untenstehenden Kriterien, um Ihre Produkt- und Produktionsziele zu bewerten. Eine allgemeingültige Antwort gibt es nicht – die optimale Wahl hängt vom jeweiligen Maschinentyp, Ihrem Produktsortiment und Ihren täglichen Produktionszielen ab.

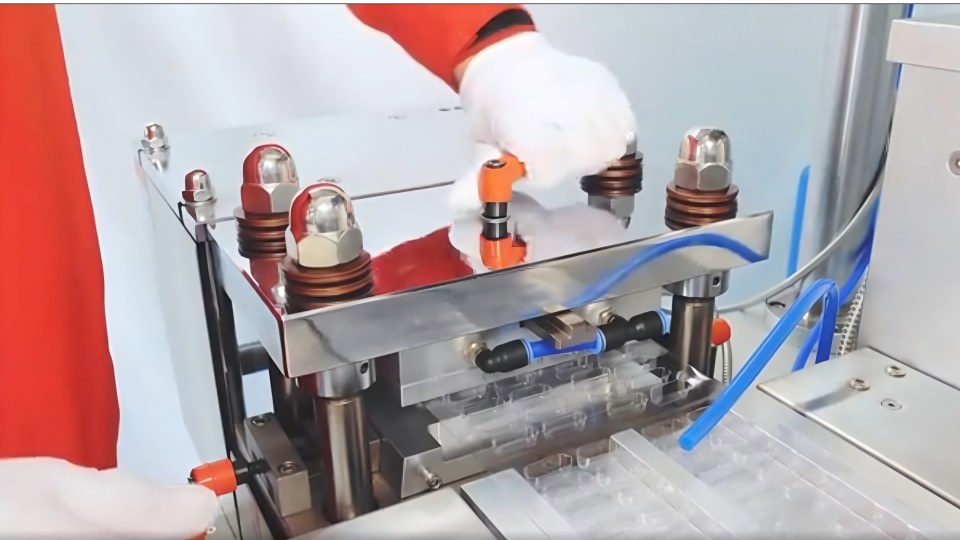

Rich Packing: Schneller Formenwechsel in 10 Minuten – Demonstration
Definieren Sie zunächst Ihre erforderliche Produktionsmenge. Wie viele Blasen pro Minute müssen Sie während Ihrer Schichten produzieren, einschließlich der Pausen für Materialrollenwechsel? Vergleichen Sie Ihren Wert mit den drei Technologien:
Rollblasenmaschinen: Am besten geeignet für längere Produktionsläufe unter 300 Blasen pro Minute.
Rollenplatten-Blistermaschinen: Stabile Leistung von 200–800 Blistern pro Minute, wodurch sie sich ideal für die Massenproduktion mit einer gewissen Vielfalt eignen.
Flachplatten-Blistermaschinen: Gut geeignet für Produktionsleistungen unter 300 Blistern pro Minute, wenn Flexibilität wichtiger ist als hohe Geschwindigkeit. Diese Art von Blisterverpackungsmaschine ist ideal für Betriebe, die Wert auf schnelle Produktwechsel legen und nicht auf maximale Produktionsleistung.
Beachten Sie, dass „Maximalgeschwindigkeit“ nicht gleichbedeutend mit „optimaler Geschwindigkeit“ ist. Eine Blisterverpackungsmaschine, die mit Höchstgeschwindigkeit läuft, kann zu Fehlformen oder Dichtungsfehlern führen. Erfragen Sie daher immer die empfohlene Betriebsgeschwindigkeit beim Maschinenhersteller.
Die Technologie hängt oft vom Produkt selbst ab. Beachten Sie folgende Faktoren:
Formtiefe. Bei einer Formtiefe von mehr als 15 mm ist eine Flachplatten- oder Walzenplattenmaschine zwingend erforderlich; keine Walzenblisterverpackungsmaschine kann bei solch hohen Formtiefen eine gleichmäßige Wandstärke gewährleisten.
Produktform und Empfindlichkeit. Große Tabletten, Weichgelatinekapseln, Spritzen und unregelmäßig geformte medizinische Verbrauchsmaterialien erfordern die schonende, kontrollierte Formgebung mit einer Flachplatten- oder Walzenplattenmaschine. Die Stopp-Index-Bewegung reduziert Vibrationen, die empfindliche Produkte beschädigen könnten.
Deckelmaterial. Alle drei Technologien unterstützen Standard-Aluminium-Kunststoff-Verpackungen.
Im Vergleich zu herkömmlichen Vollwalzenmaschinen bieten Walzenplatten- und Flachplatten-Blisterverpackungsmaschinen eine stabilere und zuverlässigere Kompatibilität mit einer breiteren Palette von Verpackungsmaterialien – darunter Aluminium-Aluminium-Verbundverpackungen für feuchtigkeitsempfindliche Arzneimittel und Papier-Kunststoff-Verpackungen für umweltfreundliche Anwendungen. Der gleichmäßigere Siegeldruck in einer Flachplattenstation führt zudem zu besseren Ergebnissen beim Abziehen und Herausdrücken.
Der Anschaffungspreis allein gibt nur einen Bruchteil der tatsächlichen Kosten wieder. Ein aussagekräftigerer Vergleich betrachtet die Gesamtbetriebskosten über fünf Jahre. Die folgende Tabelle verwendet branchenübliche Durchschnittswerte für eine typische Tablet-Produktlinie mit mittlerem Absatzvolumen.
|
Kostenfaktor |
Walzen-Platten-Maschine |
Flachplattenmaschine |
Walzenmaschine |
|
Anfangsinvestition |
Hoch |
Medium |
Niedrig |
|
Formkosten pro Satz |
Hoch |
Niedrig |
Mittel Niedrig |
|
Formwechsel |
Modularer Schnellwechsel, unter 10 Minuten |
Einfacher als das Walzenplattenverfahren, direkteres Verfahren |
Komplex, erfordert Kühlung und Synchronisierung mehrerer Stationen; zeitaufwändig |
|
Stromverbrauch |
Medium |
Hoch |
Niedrig |
|
Jährliche Wartungsstunden |
Niedrigstes – modulares, servogetriebenes Design mit vereinfachter mechanischer Antriebskette |
Mäßig – stärker konzentrierte Bewegungskomponenten |
Höchste Komplexität – der Rotationsformmechanismus erfordert regelmäßige Kühlungs- und Getriebeinspektionen. |
Über einen Zeitraum von fünf Jahren gleichen die geringeren Energiekosten und die schnelleren Rüstzeiten einer Rollenplatten-Blisterverpackungsmaschine oft die etwas höheren Anfangsinvestitionen aus. Für Produktionslinien mit mittlerem Durchsatz ist diese Maschinenkategorie daher eine wirtschaftlich sinnvolle Wahl.
Laut der offiziellen Website von Rich Packing verfügen die Rollenplattenmaschinen der DPH-Serie über ein versetztes Stanzlayout, das horizontale Abfallkanten reduziert und im Vergleich zu herkömmlichen Flachplattenverpackungsmaschinen über 10 % Verpackungsmaterial einspart. Die tatsächliche Materialeinsparung variiert je nach Blisterformat und Materialspezifikation.

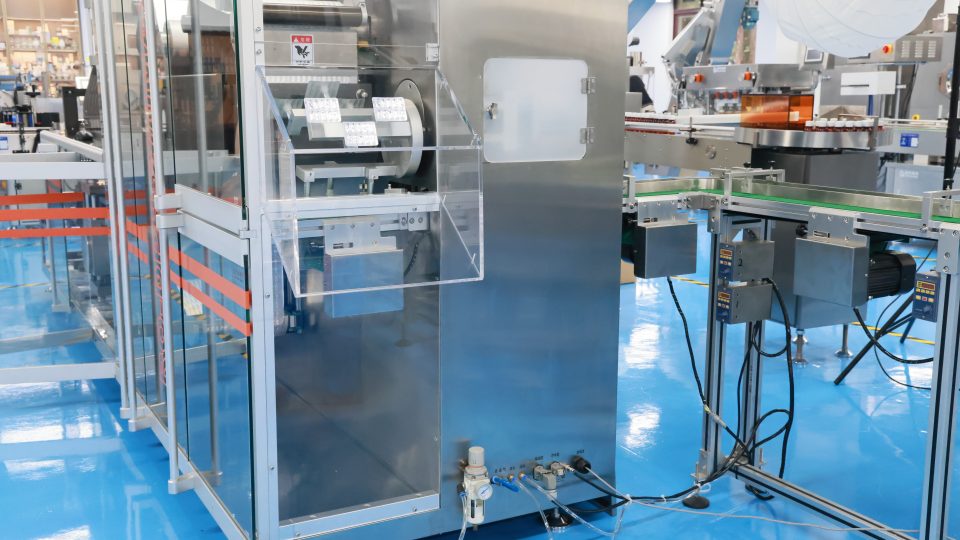

Abfallreduzierende Stanzstation
Nachfolgend finden Sie unkomplizierte Empfehlungen, die auf realen Produktionsumgebungen basieren. Nutzen Sie diese als Ausgangspunkt für Ihre eigene Bewertung.
Für Tabletten, Kapseln und Hartkapseln bietet die Rollenplattenbauweise die beste Balance zwischen Geschwindigkeit und GMP-Konformität. Die DPH-270MAX-Serie von Rich Packing beispielsweise produziert konstant 200–400 Blister pro Minute und verfügt über sechs unabhängige Servoantriebe für präzise Synchronisierung. Der schnelle Werkzeugwechsel (unter 10 Minuten) ermöglicht es einer einzigen Produktionslinie, mehrere Produkte zu verarbeiten, ohne eine ganze Schicht zu verlieren – ein entscheidender Vorteil für jede pharmazeutische Blisterverpackungsmaschine.
Diese Flexibilität ist genau das, worauf Pharmahersteller bei der Bewertung einer neuen Blisterverpackungsmaschine achten sollten.
Honig, Schokoladenaufstrich, Kosmetikcremes und flüssigkeitsgefüllte Blisterverpackungen erfordern besondere Sorgfalt. Hier ist eine Flachplatten-Blisterverpackungsmaschine die ideale Lösung. Die intermittierende Bewegung verhindert Spritzer, und der kontrollierte Siegeldruck sorgt dafür, dass die Flüssigkeit nicht in den Siegelbereich gelangt. Das Modell DPP-270L von Richpacking wurde speziell für diese flüssigen und halbfesten Anwendungen entwickelt und verfügt über leicht zu reinigende Edelstahloberflächen, die strengen Hygienevorschriften entsprechen.

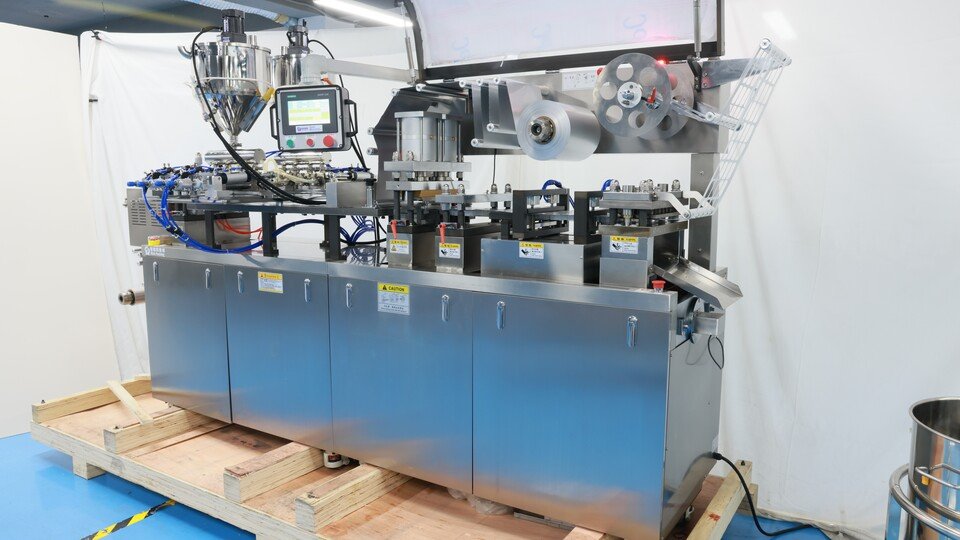

Flüssige Aluminium-Kunststoff-Blistermaschine
Blisterverpackungen sind nicht nur für Medikamente geeignet. Auch Einzelportions-Kaffeeweißer, Lidschattenpaletten, Knopfzellenbatterien und Hardware-Sets werden in Blisterverpackungen versendet. In diesen Branchen wechseln die Produkte oft täglich, daher sind schnelle Umrüstzeiten und flexible Verpackungsformate entscheidend. Eine Rollenplatten-Blisterverpackungsmaschine mit modularem Werkzeugsystem, wie die DPH-Plattform von Rich Packing, kann innerhalb weniger Minuten von einer 10-fachen Kaffeeweißer-Palette auf eine 6-fach-Batterieblisterverpackung umschalten. Dank dieser Vielseitigkeit können Sie mit nur einer Maschine verschiedene Märkte bedienen.
Die richtige Blisterverpackungsmaschine verwandelt eine teure Verpackungslinie in einen strategischen Vorteil für Ihr Unternehmen. Walzenmaschinen ermöglichen hohe Geschwindigkeiten bei der Massenproduktion von Tabletten; Flachplattenmaschinen bieten Präzision für komplexe Formen und kleine Chargen; die Walzenplattentechnologie vereint beides bei geringerem Energieverbrauch und weniger Materialabfall.
Indem Sie die Technologie auf Ihr Produkt, Ihre Produktionsanforderungen und Ihr langfristiges Budget abstimmen, vermeiden Sie die häufigsten und kostspieligsten Auswahlfehler. Eine sorgfältig ausgewählte Blisterverpackungsmaschine amortisiert sich durch höhere Verfügbarkeit und geringeren Materialabfall.
Bei der Planung Ihrer nächsten Blisterverpackungslinie kann Ihnen das Ingenieurteam von Rich Packing eine maßgeschneiderte Bewertung anbieten, um die richtige Technologie für Ihr spezifisches Produkt und Ihre Produktionsziele zu finden.
[1] Walzenmaschinenleistung über 800 Blister/min:
BioProcess Online / Uhlmann. „Pharmazeutisches Blisterverpackungssystem.“ https://www.bioprocessonline.com/doc/pharmaceutical-blister-packaging-system-up-to-per-minute-be-0001
[2] Flachplattenleistung ca. 300 Blister/min:
Jicon Technologies. „BLISTRIP-II-Serie.“ https://www.jicon.in/sites/default/files/2024-03/jicon.html
[3]Richpacking. „Maschine zum Verpacken von Pillen, Tabletten, Kapseln und Blisterverpackungen.“ https://www.richpacking020.com/pill-tablet-capsule-blister-packing-machine_p58.html
Richpacking. „Kundenspezifische Blisterverpackungsmaschine DPP-270Max: Endkontrolle vor der Auslieferung.“
Frage 1: Welcher Blisterverpackungsmaschinentyp eignet sich am besten für ein kleines Pharmaunternehmen mit mehreren Produkten?
Eine Rollenplatten-Blisterverpackungsmaschine ist die optimale Lösung. Dank ihres modularen Aufbaus ist ein Werkzeugwechsel in weniger als 10 Minuten möglich, wodurch die effiziente Produktion verschiedener Formate auf einer einzigen Linie gewährleistet wird. Für sehr kleine Losgrößen mit Tiefziehanforderungen ist auch eine Flachplattenmaschine eine gute Wahl.
Frage 2: Kann dieselbe Blisterverpackungsmaschine sowohl Aluminium-Kunststoff- als auch Aluminium-Aluminium-Verpackungen verarbeiten?
Ja. Walzenplatten- und Flachplatten-Blisterverpackungsmaschinen verarbeiten beide Materialarten zuverlässig, sofern Temperatur und Druck korrekt eingestellt sind. Herkömmliche Vollwalzenmaschinen sind in ihren Möglichkeiten eingeschränkter und eignen sich am besten für Standardmaterialien auf PVC-Basis.
Frage 3: Wie berechne ich den tatsächlichen Kostenunterschied zwischen Walzen-, Flachplatten- und Walzen-Platten-Maschinen?
Konzentrieren Sie sich auf drei langfristige Kostenfaktoren: Energieverbrauch, Werkzeugwechselzeiten und Verpackungsmaterialabfall. Über einen Zeitraum von fünf Jahren gleichen die geringere Leistungsaufnahme, die schnelleren Umrüstzeiten und der reduzierte Materialabfall einer Walzenplattenmaschine oft die höheren Anfangsinvestitionen aus. Bitten Sie Ihren Lieferanten um eine Gesamtbetriebskostenprognose, die auf Ihrem spezifischen Produktmix und Schichtplan basiert.
