Tablettenzählmaschine 101: Funktionsweise der Tabletten- und Kapselzählung, Genauigkeitsfaktoren und intelligente Auswahl

A Tablettenzählmaschine Es sieht aus wie eine einfache Station in einer Verpackungslinie: Feststoffe rein, Stückzahl raus, Flaschen abgefüllt. In realen Fabriken ist das „Zählen“ jedoch eine komplexe Kette – Einzelstücktrennung, präzise Sensorik, Flaschenabfüllung und zuverlässige Ausschusserkennung. Wenn Tabletten oder Kapseln überlappend ankommen, durch statische Aufladung platzen oder in eine leicht schief stehende Flasche fallen, kommt es zu Nachkontrollen und Verschüttungen, die fälschlicherweise dem Sensor angelastet werden. Dieser Artikel richtet sich an Fertigungsteams, die eine Produktionsanlage aufbauen oder modernisieren. Tablettenabfüllanlage und für Anfänger, die sich vor Gesprächen mit Lieferanten ein klares Grundwissen aneignen möchten.

Die eigentliche Aufgabe eines Tablettenzählers in einer Abfüllanlage

In einer Produktionslinie dient der Zähler als kontrollierte Zuführ- und Prüfstation. Er muss Schüttgut in einen reproduzierbaren Einzelstrom umwandeln und diesen mit der Flaschenindizierung synchronisieren, sodass jede Flasche die Zielmenge ohne Verwechslungen erhält. Daher kann ein Gerät in einer kurzen Vorführung perfekt erscheinen, aber nach zwei Stunden Betrieb mit staubigen Tabletten, häufigem Anhalten und Starten oder Gegendruck nachgeschalteter Verschließmaschine Probleme bereiten.

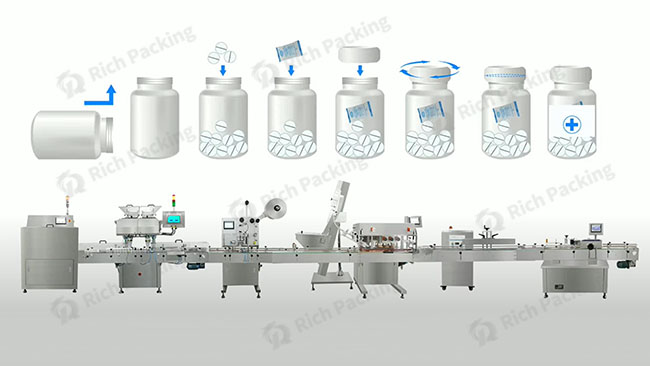

Die meisten Anlagen arbeiten mit einem ähnlichen Prozessablauf: Flaschen werden angeliefert und unter der Auswurföffnung positioniert; der Zähler gibt die eingestellte Menge aus; nachfolgende Module verschließen, versiegeln, etikettieren und codieren die Flaschen. Entscheidend ist jedoch, wie sich die Tablettenzählmaschine verhält, wenn die Produktionslinie nicht optimal läuft – wenn Förderbänder anhalten, Flaschen ungleichmäßig sind oder Bediener schnell reinigen und die Produktion ohne erneute Justierung fortsetzen müssen.

Klassifizierung, die Käufern tatsächlich hilft

Kataloge listen Dutzende von Tablettenzählmaschinen auf, aber drei praktische Unterscheidungsmerkmale lassen darauf schließen, welche in Ihrem Betrieb funktionieren werden: der Aufstellungsort des Geräts, die Zählweise und die Schwierigkeit des Produkts.

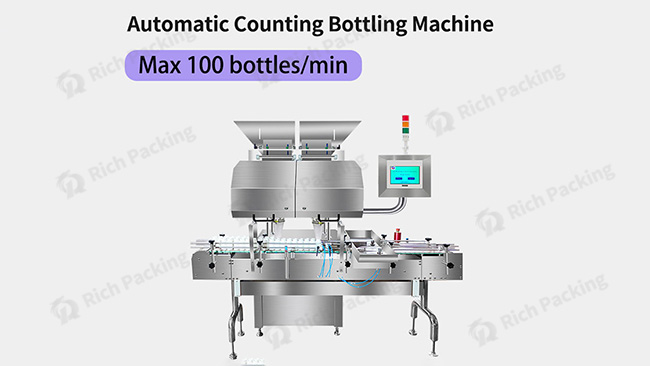

Zunächst zum Anwendungsbereich: Tischgeräte vs. Produktionsliniengeräte. Tischgeräte werden typischerweise für kleine Chargen, Qualitätskontrollen oder einfache Arbeitsabläufe eingesetzt, bei denen die Behälter manuell platziert werden. Produktionsliniengeräte hingegen sind für Förderbänder, Flaschensensoren, eine automatische Abfallerkennung ohne Flasche und ein schnelles, präzises Starten und Stoppen ausgelegt.

Zweitens die Sensorik: fotoelektrisch vs. visuell. Eine fotoelektrische Tablettenzählmaschine erkennt jede Tablette, sobald sie den Lichtstrahl am Erfassungsfenster unterbricht. Sie ist oft die wirtschaftlichste Lösung, wenn der Materialfluss reibungslos verläuft und die Produkte optisch unempfindlich sind. Bildverarbeitungssysteme nutzen Kameras und Bildverarbeitung, um Objekte zu interpretieren. Dies ist besonders vorteilhaft bei transparenten Kapseln, glänzenden Beschichtungen oder Produkten, die leicht zerbrechen. Solche Systeme werden als Tablettenzählmaschinen mit Bildverarbeitung angeboten. Einige Modelle kombinieren kontrollierte Beleuchtung, Abschirmung und Softwarefilter, um Fehlalarme durch Reflexionen zu reduzieren. Beim Vergleich einer optischen mit einer fotoelektrischen Tablettenzählmaschine ist die wichtigere Frage, ob Ihr Produkt und Ihre Umgebung diese zusätzliche Unterscheidung erfordern.

Drittens ist da die Produktschwierigkeit. Ein Standard-Tablet und Kapselzählmaschine Für Tabletten und Hartkapseln ist es hervorragend geeignet, Gummibärchen und Weichkapseln verhalten sich jedoch anders. Gummibärchen-Zählmaschine Oder die Zählmaschine für Weichkapseln erfordert in der Regel eine schonendere Handhabung und Maßnahmen gegen Verkleben; andernfalls handelt es sich bei dem „Zählproblem“ eigentlich um ein Zuführungs- und Haftungsproblem.

Wie das Zählen von Tabletten und Kapseln funktioniert – Schritt für Schritt

Im Prinzip ist das Arbeitsprinzip einfach: Es wird ein Einzelstückfluss erzeugt, die Produkte werden konsistent gezählt und sauber in eine korrekt positionierte Flasche eingefüllt.

Das Produkt gelangt in einen Trichter und wird auf Vibrationsplatten oder -schienen transportiert, die die Tabletten in Bahnen verteilen. In diesem Vereinzelungsschritt wird die Stabilität erreicht: Ziel ist eine gleichmäßige Verteilung, nicht aggressives Rütteln. Anschließend passieren die Tabletten Führungen und Schieber, die den Materialfluss steuern. Kapseln erfordern besondere Aufmerksamkeit hinsichtlich Rotation und statischer Anhaftung. Nach der Steuerung passieren die Tabletten das Erfassungsfenster, wo das System die Anzahl erhöht.

Die Flaschen werden unter dem Auslaufkanal positioniert, und der Zähler gibt das Produkt nur dann frei, wenn eine Flasche vorhanden ist und die Zeit korrekt eingestellt wurde. Überprüfung und Aussortierung schließen den Kreislauf: Je nach Produktionslinie können Kontrollwägungen, Sichtprüfungen oder logikbasierte Prüfungen eingesetzt werden, die praktische Anforderung bleibt jedoch dieselbe – nicht konforme Flaschen müssen zuverlässig aussortiert werden.

In vielen Fällen ist das „System“ umfassender als der Zähler selbst. Ein Segment einer Tablettenzähl- und Abfüllmaschine kann beispielsweise die Flaschenzuführung und -indexierung, den Zählkopf und Schnittstellen für nachgelagerte Module umfassen. In der Fachsprache der Anlagentechnik handelt es sich dabei um Tablettenzählanlagen, die als Teil eines Gesamtsystems konzipiert sind. Tablettenzähllinie , nicht als isoliertes Werkzeug für die Werkbank.

Genauigkeit: Was ist wichtiger als Empfindlichkeit?

Teams beginnen oft mit der Anpassung von Schwellenwerten, die Genauigkeit wird jedoch in der Regel bereits im Produktionsprozess – bei der Trennung und in der Umgebung – festgelegt. Staub und Fragmente verursachen Drift. Staub setzt sich auf den Sensorfenstern ab und verändert die Signale schleichend; Fragmente können bei Überlappung als vollständige Teile interpretiert werden. Gehäuse und Zugänglichkeit sind Genauigkeitsmerkmale, da sie bestimmen, ob die Reinigung häufig genug erfolgt, um eine Beeinträchtigung während der Schicht zu verhindern.

Statische Aufladung ist die klassische, oft übersehene Ursache bei Kapselanwendungen. Wenn die Kapselzählungen „zufällig“ erscheinen, ist statische Aufladung häufig der Grund: Die Kapseln haften an den Führungen und lösen sich dann schubweise, was zu Doppelzählungen führt. Bei trockenen Bedingungen in Ihrer Anlage sollten Sie die Kontrolle statischer Aufladung als Teil der Spezifikation für die Kapselzählung betrachten – Erdung, Feuchtigkeitsvorgaben und Ionisierung – anstatt die Sensoren wiederholt anzupassen.

Das richtige Timing ist die andere Hälfte der Genauigkeit. Flaschenzentrierung, Verweildauer unter der Rutsche und das Anhalten/Starten entscheiden darüber, ob eine korrekte Zählung zu einer sauberen Befüllung führt. Sind die Flaschen nicht richtig positioniert, kann man zwar korrekt zählen, aber trotzdem etwas verschütten und sucht dann nach einem Problem, das gar nicht mit dem Zählen selbst zusammenhängt.

Die Wiederholgenauigkeit bei Produktwechseln ist ebenfalls ein zentraler Faktor. Ein Datenspeichersystem, das über 20 Gruppen basierend auf Materialparameterabweichungen speichert, ermöglicht es den Bedienern, bewährte Einstellungen abzurufen, ohne Parameter zurücksetzen zu müssen. Dies reduziert menschliche Fehler, vereinfacht den Betrieb in Werken mit mehreren Artikeln und trägt dazu bei, dass die Produktionslinie nach Reinigungen oder Produktwechseln schneller wieder einen stabilen Betrieb aufnimmt.

Ein weiteres praktisches Detail, das oft zwischen Theorie und Praxis unterscheidet, ist das Zuführmodul. Rich Packing verwendet eine geschlossene Vibrationspaneelkonstruktion mit automatischem Zylinderverriegelungsmechanismus und vollständig geschlossener Bauweise, um das Eindringen von Staub in die Haupteinheit zu verhindern und eine gleichbleibende Ausrichtung zu gewährleisten. Die SPS ermöglicht die Demontage per Knopfdruck, und eine integrierte Schnappverbindung erleichtert dem Bedienpersonal die schnelle Reinigung und Montage – wichtig, da langsamer Zugriff eine der häufigsten Ursachen für Abweichungen und ungeplante Mikrostopps ist.

Fehlerbehebung bei Zählfehlern in der realen Produktion

Zur schnellen Fehlersuche sollten drei Fragen geklärt werden: Ist der Flüssigkeitsstrom einheitlich? Ist das Messsignal fehlerfrei? Stimmt die Flaschenerkennung? Bei instabiler Vereinzelung kann jeder Sensor ausfallen. Ist der Flüssigkeitsstrom fehlerfrei, entstehen die meisten Zählfehler durch Timing-Probleme, fehlerhafte Flaschenerkennung oder das Start-Stopp-Verhalten.

Es empfiehlt sich, vor dem Anpassen der Sensoreinstellungen einen kurzen Durchflusscheck durchzuführen. Sollten Sie Überlappungen, sich berührende Teile oder plötzliche Ausbrüche feststellen, beheben Sie zunächst Probleme mit der Zufuhr und statischer Aufladung. Erst wenn der Durchfluss wirklich lückenlos ist, sollten Sie die Sensoreinstellungen optimieren und anschließend die Flaschenbefüllung überprüfen.

Reinigung und Umrüstung zur Sicherung der Gesamtanlageneffektivität (OEE).

Reinigungsfähigkeit ist nicht nur eine Frage der Einhaltung von Vorschriften, sondern auch der Leistung. Bei langsamem Zugang verschieben die Bediener die Reinigung, Staub sammelt sich an und es kommt mitten in der Schicht zu Verschmutzungen. Schneller Zugang macht die Reinigung zu einer Routine, die tatsächlich durchgeführt wird und den Durchsatz sichert.

Gerade bei Produktwechseln zeigt sich der Vorteil stabiler Anlagen. Bei der Produktion vieler Produkte ist eine präzise Spurführung und gleichbleibende Rezeptur mit denselben Parametern unerlässlich. Werkzeugloser Zugriff, Demontage per Knopfdruck und wiederholbare Parametergruppen reduzieren das Ausprobieren und helfen Teams, schnell wieder einen stabilen Produktionsablauf zu gewährleisten.

Wie man eine Tablettenzählmaschine für eine Abfüllanlage auswählt

Beginnen Sie mit der Auswahl Ihres Produktmixes und Ihrer Produktionsweise und wählen Sie anschließend die Sensorik und Integrationstiefe. Sind Ihre Produkte überwiegend undurchsichtig und fließen sauber, eignet sich die fotoelektrische Zählung besonders gut. Bei transparenten Kapseln oder Produkten, die Fragmente erzeugen, kann die optische Zählung Nachkontrollen und Fehlstopps reduzieren. Testen Sie mit Ihrem eigenen Produkt, in Ihrem eigenen Tempo und lange genug, um Abweichungen festzustellen.

Entscheiden Sie als Nächstes, wie stark Ihr System integriert sein muss. Benötigen Sie eine kontinuierliche Produktion bei minimalem manuellem Eingriff, ist eine automatische Tablettenzählmaschine für den Bandbetrieb meist der richtige Ausgangspunkt. Für geringen Durchsatz kann eine eigenständige Zählmaschine ausreichen. Wenn Sie eine Integration in eine Bandanlage und eine kontinuierliche Produktion benötigen, ist eine Maschine mit Flaschenerkennung, Start-Stopp-Funktion und zuverlässiger Ausschusserkennung erforderlich. Falls Ihre Maschine als Segment in eine Tablettenzähllinie integriert werden soll, prüfen Sie das Verhalten des Zählers bei Pausen der Verschließ- oder Etikettiermaschine, da diese Pausen Probleme in der Zeitsteuerung und Zustandsregelung aufdecken können.

Sie werden auch in Angeboten und Spezifikationen auf Fachbegriffe stoßen. Eine Kapselzählmaschine kann sich auf eine für optimalen Kapselfluss und statisches Verhalten optimierte Anlage beziehen. Eine optische Tablettenzählmaschine zeichnet sich üblicherweise durch kontrollierte Beleuchtung und stabile Sichtfenster aus. Ein elektronischer Tablettenzähler kommt häufig zum Einsatz, wenn Steuerungslogik, Rezepturen und Fehlerbehandlung wichtiger sind als die reine Erfassungsmethode.

Wählen Sie schließlich Partner, die eine langfristige Verfügbarkeit gewährleisten. Ihr Hersteller oder Lieferant von Tablettenabfüllanlagen sollte transparent über vorbeugende Wartung, Verschleißteile, Reinigungszugang und die Überprüfung der Leistung nach der Installation informieren.

Abnahmetests, die Käufer kopieren können

Kurze Demos verschleiern die Probleme, die im Produktivbetrieb auftreten. Ein einfacher Abnahmeplan reduziert Überraschungen.

Ein Langzeit-Drifttest beweist die Stabilität. Lassen Sie Ihr normales Produkt zwei bis vier Stunden lang mit der Zielgeschwindigkeit laufen und vergewissern Sie sich, dass die Zählwerte ohne übermäßige Eingriffe konstant bleiben.

Ein Rückwärtstest beweist die Reproduzierbarkeit. Man produziert Produkt A, wechselt zu Produkt B und dann wieder zurück zu Produkt A und überprüft anhand gespeicherter Rezepte schnell die Stabilität der Zählergebnisse.

Ein Stopp-/Start- und Gegendrucktest bildet die Realität ab. Dabei werden kontrollierte Pausen im nachgelagerten Prozess erzeugt und überprüft, ob der Zähler sauber pausiert, ohne Produktverlust wieder anläuft und seinen internen Zählzustand beibehält.

Ein Ausschussprüfungstest sichert die Qualität. Dabei werden Unter- und Überfüllbedingungen simuliert und sichergestellt, dass die Ausschussflaschen stets korrekt aussortiert werden.

Häufig gestellte Fragen

Benötige ich eine Sehhilfe für Kapseln?
Nicht immer. Viele Kapselzählmaschinen funktionieren mit fotoelektrischer Sensorik gut, sofern der Materialfluss sauber und statische Aufladung unter Kontrolle ist. Die Bildverarbeitung ist hilfreich, wenn Transparenz und Reflexionen Fehlalarme auslösen.

Warum treten Zählfehler erst nach einigen Stunden auf?
Staubablagerungen und allmähliche Änderungen des Durchflusses sind häufige Ursachen. Bei langsamer Reinigung verzögern sich die Reinigungsabläufe, und es kommt mitten in der Schicht zu Verschmutzungen.

Kann ein System sowohl Tabletten als auch Kapseln zuverlässig verarbeiten?
Ja, aber je stärker sich Ihre Produkte hinsichtlich Staubentwicklung, Form, Transparenz und statischer Reaktion unterscheiden, desto mehr profitieren Sie von wiederholbaren Rezepturen und realistischen Validierungstests.

Kann der gleiche Zähler auch für Gummibärchen oder Weichkapseln verwendet werden?
Viele Produkte mit Gummibärchen und Weichkapseln erfordern spezielle Handhabungsmethoden, um Verkleben und Verformung zu verhindern. Prüfen Sie dies bitte an Ihrem konkreten Produkt.

Referenzen

• Ressourcen der US-amerikanischen Arzneimittelbehörde FDA zu den aktuellen Anforderungen an die gute Herstellungspraxis (cGMP) für Fertigarzneimittel

• Die ISPE-Richtlinien werden häufig für die Inbetriebnahme und Qualifizierung (IQ/OQ/PQ-Verfahren) herangezogen.

• ICH Q9-Grundsätze für risikobasiertes Qualitätsmanagement und Validierungsplanung

• Grundlagen der industriellen Automatisierung für fotoelektrische Sensoren und maschinelle Bildverarbeitung

• Referenzen zur Verpackungslinienplanung bezüglich Linienausgleich, Pufferung und OEE-Messung
