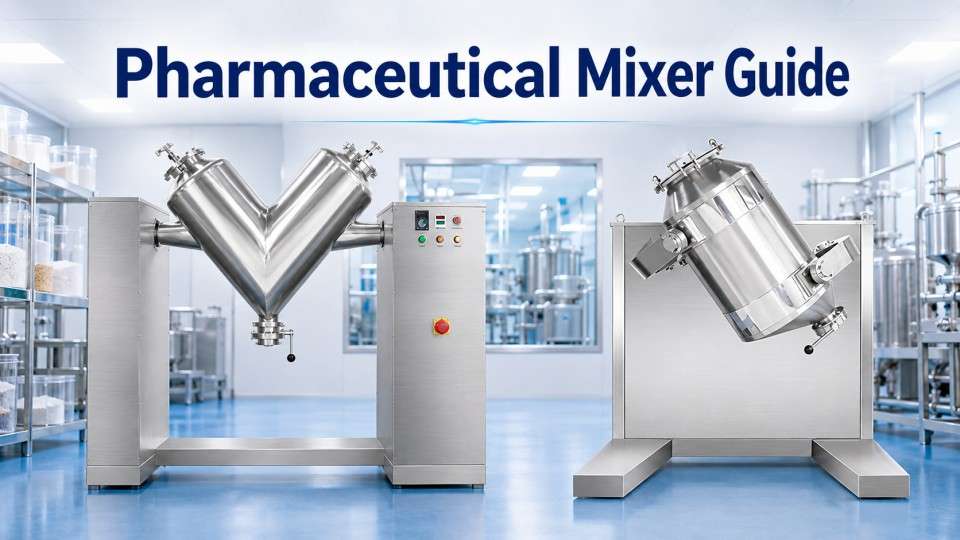

Leitfaden für pharmazeutische Mischer: Wesentliche Typen, Anwendungen und Auswahl

Das Mischen ist ein zentraler Verfahrensschritt bei der Herstellung pharmazeutischer fester Darreichungsformen. Pulver, Granulate, pharmazeutische Wirkstoffe und Hilfsstoffe müssen häufig vor der Granulierung, Tablettenkompression, Kapselbefüllung oder Pulververpackung kombiniert werden. Ein pharmazeutischer Mischer erzeugt die erforderliche Bewegung, um diese Materialien in einer Charge zu verteilen, aber die Maschine selbst bestimmt nicht allein die Mischqualität. Partikelgröße, Schüttdichte, Fließfähigkeit, Beladungsreihenfolge, Füllstand, Mischzeit und Materialtransfer beeinflussen alle das Endergebnis.

Die Begriffe pharmazeutischer Mischer und pharmazeutischer Blender werden häufig synonym verwendet. In der Herstellung fester Darreichungsformen bezeichnet „Blender“ üblicherweise Anlagen für trockene Pulver und Granulate, während „Mischer“ auch Nassmisch- und Granulieranlagen beschreiben kann. Dieser Leitfaden konzentriert sich auf Mischer für pharmazeutische Pulver und Granulate, mit besonderem Augenmerk auf den V-Typ-Mischer und den 3D-Mischer.

Was ist ein pharmazeutischer Mischer?

Ein pharmazeutischer Mischer kombiniert zwei oder mehr Materialien zu einer Mischung, die für die nächste Herstellungsstufe geeignet ist. In der Herstellung fester Darreichungsformen kann die Charge einen API, Füllstoffe, Bindemittel, Sprengmittel, Fließregulierungsmittel, Schmiermittel, Trockengranulate oder beschichtete Pellets enthalten.

Die Maschine muss ein geeignetes Muster der Partikelbewegung erzeugen, ohne unnötige Beschädigung, Wärme, Anhaftung oder Entmischung. Der Endpunkt hängt von der Formulierung und dem Prozess ab und nicht von einer universellen Mischzeit oder einer beworbenen Gleichmäßigkeitskennzahl. ICH Q8(R2) verknüpft das Verständnis der Formulierung, Materialeigenschaften, Prozessparameter und Herstellungskontrollen und unterstützt damit das Prinzip, dass keine einzelne Mischereinstellung das Prozessverständnis ersetzen kann.

Wie pharmazeutische Pulver gemischt werden

• Mehrere Mechanismen können in einem pharmazeutischen Blender wirken:
• Diffusion bewegt einzelne Partikel über die Oberfläche des Pulverbettens.
• Konvektion überträgt größere Pulvergruppen zwischen verschiedenen Bereichen des Behälters.
• Tumbling hebt, teilt und kombiniert Material erneut, während sich der Behälter dreht.
• Scherung erzeugt durch angetriebene interne Komponenten eine Relativbewegung zwischen Materialschichten.

Die meisten Maschinen kombinieren mehr als einen Mechanismus. Ein pharmazeutischer V-Typ-Mischerstützt sich hauptsächlich auf Tumbling und Diffusion, ein Bandmischer erzeugt eine stärkere Konvektion, ein pharmazeutischer 3D-Mischererzeugt einen mehrdirektionalen Pulverweg, und ein Hochschermischer-Granulator verwendet während der Nassgranulierung ein Rührwerk und einen Zerkleinerer.

Mehr Kraft ist nicht automatisch besser. Sanftes Tumbling schützt empfindliche Granulate, während kohäsive Pulver eine aktivere Bewegung benötigen können. Stärkere Scherung kann die Nassvermassung unterstützen, aber auch die Partikelstruktur verändern oder die Wärmeentwicklung erhöhen.

Warum die Auswahl des Mischers wichtig ist

Der ausgewählte pharmazeutische Mischer beeinflusst die Verarbeitungszeit, Entleerung, Reinigung, Transfer und Chargenwiederholbarkeit. Er beeinflusst auch das Verhalten der Mischung bei der Zuführung zu einer Tablettenpresse, einer Kapselbefüllmaschine, einem Granulator oder einer Pulverfüllmaschine.

Eine geeignete Maschine kann dennoch eine unzureichende Mischung erzeugen, wenn die Unterschiede bei Partikelgröße oder Dichte zu groß sind, die Beladungsreihenfolge ungeeignet ist, der Füllstand außerhalb des praktischen Bereichs liegt oder sich das Material nach der Entleerung trennt. Forschungen zur pharmazeutischen Mischung zeigen, dass die Homogenität von Gerätedesign, API-Konzentration, Beschickungsreihenfolge, Füllstand, Zeit, Geschwindigkeit, Maßstab und Pulvereigenschaften wie Größe, Form, Dichte und Kohäsivität abhängt.

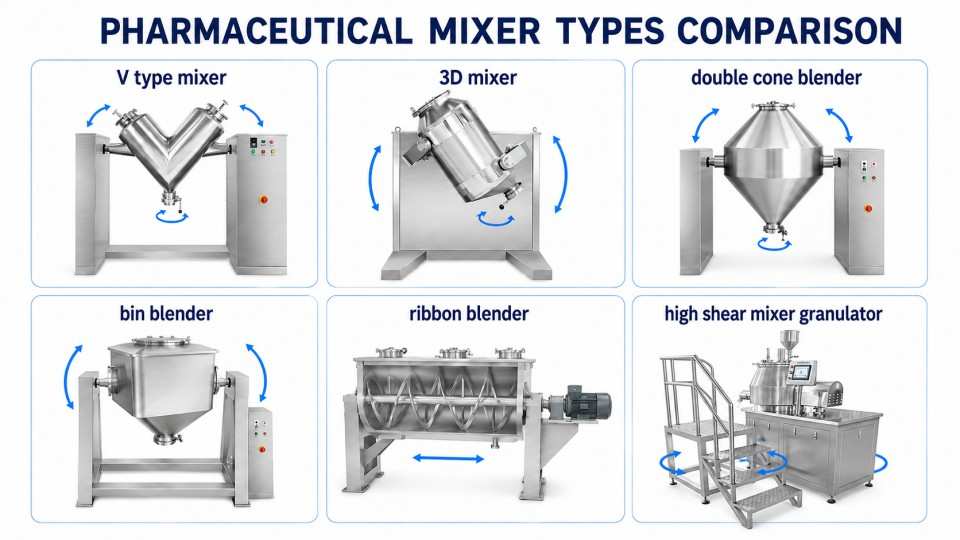

Wesentliche Typen pharmazeutischer Mischer

Verschiedene Mischerkonstruktionen erzeugen unterschiedliche Materialbewegungen. Der folgende Vergleich konzentriert sich auf Anlagen, die häufig für Pulver, Granulate und die Verarbeitung fester Darreichungsformen eingesetzt werden.

Taumelmischer

V-Typ-Mischer, 3D-Mischer, Doppelkonusmischer und Behältermischer bewegen das Material durch Drehen oder Neupositionieren des Behälters. Sie erzeugen normalerweise eine relativ geringe Scherung und eignen sich für trockene Pulver oder Granulate, die sich ohne starke mechanische Agitation durch das Pulverbett bewegen können.

Ein V-Typ-Mischer teilt die Charge zwischen zwei verbundenen Armen auf und führt sie im unteren Bereich wieder zusammen, wodurch er für frei fließende Pulver, trockene Granulate und eine schonende Behandlung geeignet ist.

Ein 3D-Mischer bewegt den Behälter in mehrere Richtungen und erzeugt eine komplexere Bewegungsbahn bei gleichzeitig geringer Scherung. Er ist nützlich, wenn Versuche zeigen, dass ein einachsiges Taumeln das Material nicht ausreichend neu verteilt.

Ein Doppelkonusmischer ermöglicht schonendes Mischen und Entleeren, kann jedoch wie andere Taumelmischer mit kohäsiven Pulvern Schwierigkeiten haben. Ein Behälter- oder IBC-Mischer verwendet den Transportbehälter als Mischbehälter und reduziert Transferschritte, wenn das umfassendere Hebe-, Entleerungs- und Reinigungssystem kompatibel ist.

Ausrüstung für Zwangsmischung und Nassmischen

Ein Bandmischer verwendet spiralförmige Bänder für eine stärkere konvektive Bewegung und eignet sich für größere Chargen oder Pulver, die eine aktivere Mischung benötigen, obwohl seine Wellen, Dichtungen und Trogenden zusätzliche Reinigungsanforderungen mit sich bringen.

Ein Hochschermischer-Granulator verwendet einen Impeller und einen Zerkleinerer, um Bindemittel zu verteilen und feuchte Granulate zu bilden. Er ist kein direkter Ersatz für ein schonendes abschließendes Mischen. Forschungsergebnisse zeigen, dass sowohl beim Trockenmischen als auch bei der Nassmassierung eine Ungleichmäßigkeit entstehen kann, daher muss der gesamte Prozess bewertet werden.

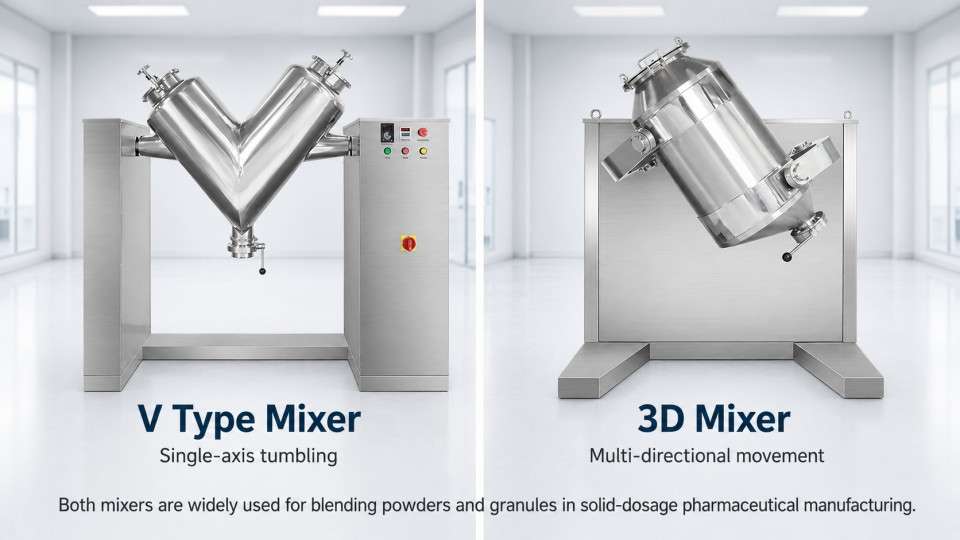

V-Typ-Mischer vs. 3D-Mischer für pharmazeutische Pulver

Rich Packing bietet V-Typ-Mischer und 3D-Mischer für Pulver- und Granulatanwendungen an. Die Auswahl sollte mit dem Materialverhalten und den Produktionsanforderungen beginnen, statt davon auszugehen, dass die komplexere Maschine immer besser ist.

AV-Typ-Mischer ist oft ein praktischer Ausgangspunkt für eine freifließende Formulierung mit einer beherrschbaren Partikelgrößen- und Dichtebandbreite. Ein 3D-Mischer wird relevanter, wenn eine mehrdimensionale Bewegung bei Materialversuchen eine bessere Umverteilung ermöglicht.

Keine der beiden Konstruktionen beseitigt automatisch Entmischung oder garantiert einen festen Prozentsatz an Gleichmäßigkeit. Kohäsive Pulver können bei beiden schwierig bleiben, und Komponenten mit sehr unterschiedlicher Größe oder Dichte können sich während der Entleerung trennen. Die Auswahl muss daher auf der tatsächlichen Materialleistung basieren.

So wählen Sie den richtigen pharmazeutischen Mischer aus

Mit dem Material beginnen

Die Auswahl beginnt mit den Eigenschaften der Formulierung:

• Pulver- oder Granulatform;
• Partikelgrößenverteilung;
• Schüttdichte und Fließfähigkeit;
• Kohäsivität und Neigung zur Agglomeration;
• Feuchtigkeitsempfindlichkeit und elektrostatisches Verhalten;
• Partikelbrüchigkeit;
• API-Konzentration und Komponentenverhältnisse.

Pulvereigenschaften beeinflussen das Mischen, den Transfer, die Tablettierung und die Kapselbefüllung. Eine schlechte Fließfähigkeit kann zu instabilen Bewegungen durch Trichter und Dosierer führen, während Unterschiede in den Partikeleigenschaften das Entmischungsrisiko erhöhen können.

Chargengröße und Füllbereich abstimmen

Das Nennvolumen des Behälters entspricht nicht der nutzbaren Chargenkapazität. Das Pulver benötigt Platz für Bewegung, während eine Unterfüllung auch die vorgesehene Zirkulation schwächen kann. Die Chargenauswahl muss sowohl das Gewicht als auch das Schüttvolumen berücksichtigen.

Der effektive Füllbereich sollte für die spezifische Maschine und Formulierung festgelegt werden. Untersuchungen haben gezeigt, dass hohe Füllstände schlecht bewegte Bereiche erzeugen können, weshalb nicht für jeden pharmazeutischen Mischer derselbe Beladungsprozentsatz verwendet werden sollte.

Zuführung, Entleerung und Transfer überprüfen

Eine Mischung kann sich während der Entleerung, des Förderns, der Trichterbefüllung oder der Matrizenbefüllung entmischen. Die Auswahl sollte daher Fallhöhe, Vibration, Luftbewegung, Behältergeometrie und Transfersschritte berücksichtigen.

Bewertungen der Tablettenherstellung identifizieren Partikeleigenschaften, Pulverfluss, Gerätegeometrie und aufeinanderfolgende Verarbeitungsschritte als zusammenwirkende Ursachen der Entmischung.

Reinigung und Umrüstung bewerten

Wichtige Fragen sind, ob produktberührende Oberflächen zugänglich sind, ob der Behälter oder interne Komponenten entfernt werden können, wo sich Rückstände sammeln können und ob Trockenreinigung, Nassreinigung oder eine CIP-Anordnung geeignet ist.

Die Edelstahlqualität, Oberflächenbeschaffenheit, abnehmbaren Teile und Sprühvorrichtungen können ein hygienisches Design unterstützen, aber keines davon macht einen Mischer automatisch GMP-konform. Die FDA-Leitlinien zur Prozessvalidierung betonen wissenschaftliche Nachweise und eine Kontrolle über den gesamten Lebenszyklus, während ICH Q9(R1) risikobasierte Entscheidungen empfiehlt, die dem Grad der Unsicherheit und der Bedeutung angemessen sind.

Leistung durch Materialversuche bestätigen

Ein nützlicher Materialversuch sollte Folgendes abdecken:

• Lade- und Beschickungssequenz;
• Mischen beim vorgeschlagenen Füllstand;
• repräsentative Probenahme;
• Austragsverhalten;
• Produkt­rückstände;
• Transfer zum nächsten Prozess;
• Reinigung und Umrüstung.
•

Das Material sollte nicht nur anhand seines Erscheinungsbilds im Behälter beurteilt werden. Eine einzige Probenahmeposition kann möglicherweise nicht die gesamte Charge repräsentieren. Studien zur Mehrpunktüberwachung haben gezeigt, dass die Beobachtung nur einer Position im Mischer den tatsächlichen Mischstatus falsch darstellen kann.

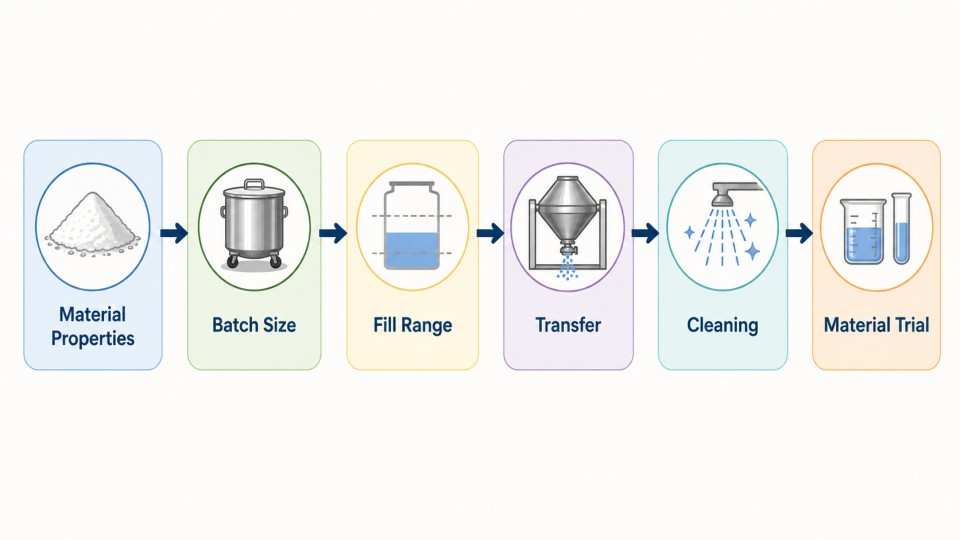

Auswahl von pharmazeutischen Mischern

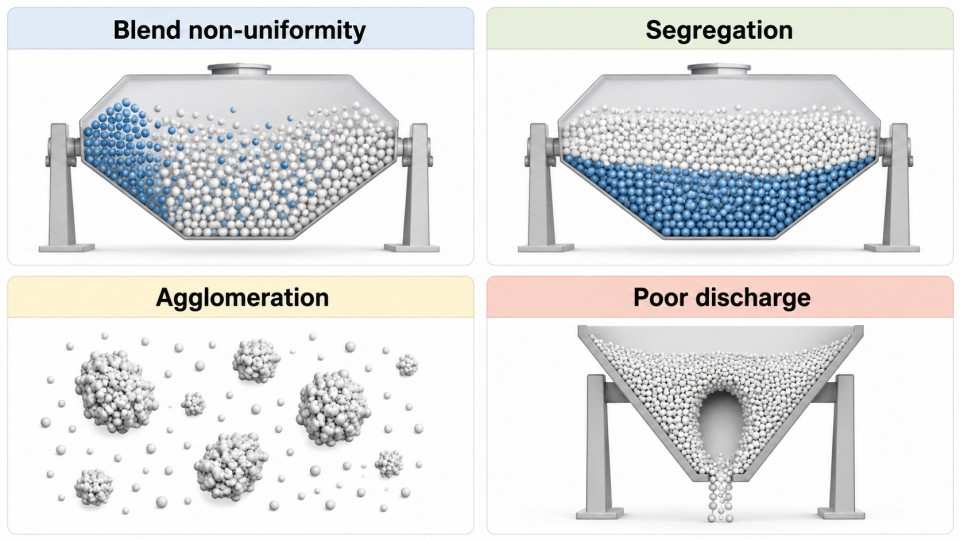

Häufige Mischprobleme und ihre Ursachen

Nichtgleichmäßigkeit der Mischung

Eine ungleichmäßige Verteilung kann durch unzureichende Bewegung, ungeeignete Reihenfolge der Beschickung, kohäsives Material, falschen Füllstand, Agglomeration oder eine nicht passende Kombination aus Pulver und Mischer entstehen.

Eine Verlängerung der Mischzeit löst nicht jeden Fall. Eine Mischung kann ein Gleichgewicht zwischen Mischen und Entmischen erreichen, nach dem zusätzliche Umdrehungen nur eine geringe Verbesserung bewirken oder neue Verarbeitungsrisiken einführen.

Entmischung nach dem Mischen

Entmischung kann durch Sieben, Vibration, Fluidisierung oder freien Fall auftreten. Der Transfer vom Mischer zu einem Behälter, Trichter, einer Tablettenpresse oder einer Kapselfüllmaschine kann daher ebenso wichtig sein wie der Mischschritt selbst.

Partikelgröße, Dichte, Kohäsivität, Gerätegeometrie und Handhabungsbedingungen tragen alle zum Risiko bei. Eine Mischung, die im Mischer eine gleichmäßige Zusammensetzung aufweist, kann diese Gleichmäßigkeit während der anschließenden Handhabung verlieren.

Agglomeration und schlechter Austrag

Feuchtigkeit, statische Aufladung, feine Partikel, Oberflächenhaftung oder kohäsive Formulierungen können Klumpen und Wandablagerungen verursachen. Ein anderer Mischer kann in einigen Fällen helfen, aber auch Sieben, Feuchtigkeitskontrolle, Formulierungsänderungen oder Granulierung können erforderlich sein.

Ein schlechter Austrag kann auch durch die Ausführung des Auslasses, unzureichenden Pulverfluss oder Materialverdichtung nahe dem Ventil entstehen. Das Problem sollte nicht automatisch der Mischzeit zugeschrieben werden.

Übermischen und Partikelschädigung

Längeres Mischen ist nicht immer sicherer. Übermäßige mechanische Einwirkung kann empfindliche Granulate beschädigen, während eine verlängerte Schmierstoffmischung die Eigenschaften von Tabletten in nachfolgenden Prozessen verändern kann.

Studien mit Magnesiumstearat haben eine längere Mischzeit mit verringerter Zugfestigkeit von Tabletten in Verbindung gebracht. Die Schmierzeit sollte daher als spezifische Prozessstufe entwickelt und kontrolliert werden, anstatt sie ohne unterstützende Nachweise zu verlängern.

häufige Probleme beim Pulvermischen

Einordnung des Mischens in die Herstellung fester Darreichungsformen

Ein typischer Prozess für feste Darreichungsformen kann Folgendes umfassen:

Dosierung der Rohmaterialien
→ Sieben oder Mahlen bei Bedarf
→ Vormischen
→ Granulierung bei Bedarf
→ Trocknung und Klassierung
→ Endmischung
→ Tablettenverpressung oder Kapselfüllung
→ Verpackung

Nicht jede Formulierung verwendet jeden Schritt. Direkttablettiermischungen können zu einer Tablettenpresse weitergeleitet werden, wenn die Materialeigenschaften und Entwicklungsdaten diesen Weg unterstützen. Nassgranulierte Produkte benötigen vor der Trocknung und Endmischung eine gleichmäßige Bindemittelverteilung.

Kapselformulierungen benötigen ebenfalls einen stabilen Pulverfluss und Beständigkeit gegen Entmischung für eine gleichmäßige Zuführung in die Kapselfüllmaschine. Der pharmazeutische Mischer ist daher ein Teil eines verbundenen Herstellungsprozesses und keine isolierte Qualitätslösung.

Fazit

Es gibt keinen einzelnen pharmazeutischen Mischer, der für jedes Pulver oder Granulat am besten geeignet ist. V-Mischer bieten für viele gut fließende Trockenmischungen eine schonende und wirtschaftliche Trommelmischung. 3D-Mischer verwenden eine mehrdirektionale Bewegung des Behälters, wenn ein komplexerer Pulverweg erforderlich ist. Doppelkegelmischer, Behältermischer, Bandmischer und Hochschermischer-Granulatoren erfüllen unterschiedliche Material- und Prozessanforderungen.

Eine fundierte Auswahl beginnt mit Materialeigenschaften, Chargenvolumen, Füllbereich, Zuführung, Austrag, Transfer, Reinigung und nachgelagerter Verarbeitung. Anschließende Versuche mit dem tatsächlichen Material sollten bestätigen, dass der vollständige Prozess – nicht nur der Mischer – eine wiederholbare Leistung erbringen kann.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einem pharmazeutischen Mischer und einem pharmazeutischen Blender?

Die Begriffe überschneiden sich häufig. „Blender“ bezieht sich üblicherweise auf Geräte für trockene Pulver und Granulate, während „Mixer“ umfassender ist und Geräte zum trockenen Mischen, Nassmischen und Granulieren einschließen kann.

Welcher pharmazeutische Mischer ist für trockene Pulver am besten geeignet?

Kein Design ist für jedes trockene Pulver am besten geeignet. Frei fließende Materialien eignen sich häufig für Taumelmischer, während kohäsive Pulver möglicherweise eine stärkere konvektive Wirkung, Änderungen der Formulierung oder eine Granulierung erfordern.

Was ist der Unterschied zwischen einem V-Typ-Mischer und einem 3D-Mischer?

Ein V-Typ-Mischer rotiert hauptsächlich um eine Achse und teilt das Pulverbett wiederholt auf und kombiniert es erneut. Ein 3D-Mischer bewegt das Gefäß in mehrere Richtungen und erzeugt einen komplexeren Materialweg.

Wie voll sollte ein pharmazeutischer Mischer sein?

Der richtige Füllbereich hängt von der Gefäßgeometrie, der Schüttdichte des Pulvers, dem Fließverhalten und dem vom Hersteller geprüften Betriebsbereich ab. Ein universeller Prozentsatz sollte nicht auf jeden Mischer und jede Formulierung angewendet werden.

Wie lange sollten pharmazeutische Pulver gemischt werden?

Die Mischzeit muss durch Prozessentwicklung und repräsentative Probenahme festgelegt werden. Der Endpunkt hängt von der Formulierung, der Maschine, der Geschwindigkeit, dem Füllstand, der Beschickungsreihenfolge und dem Risiko der Entmischung oder Überlubrizierung ab.

Referenzen

1. ICH Q8(R2), Pharmazeutische Entwicklung.
2. ICH Q9(R1), Qualitätsrisikomanagement.
